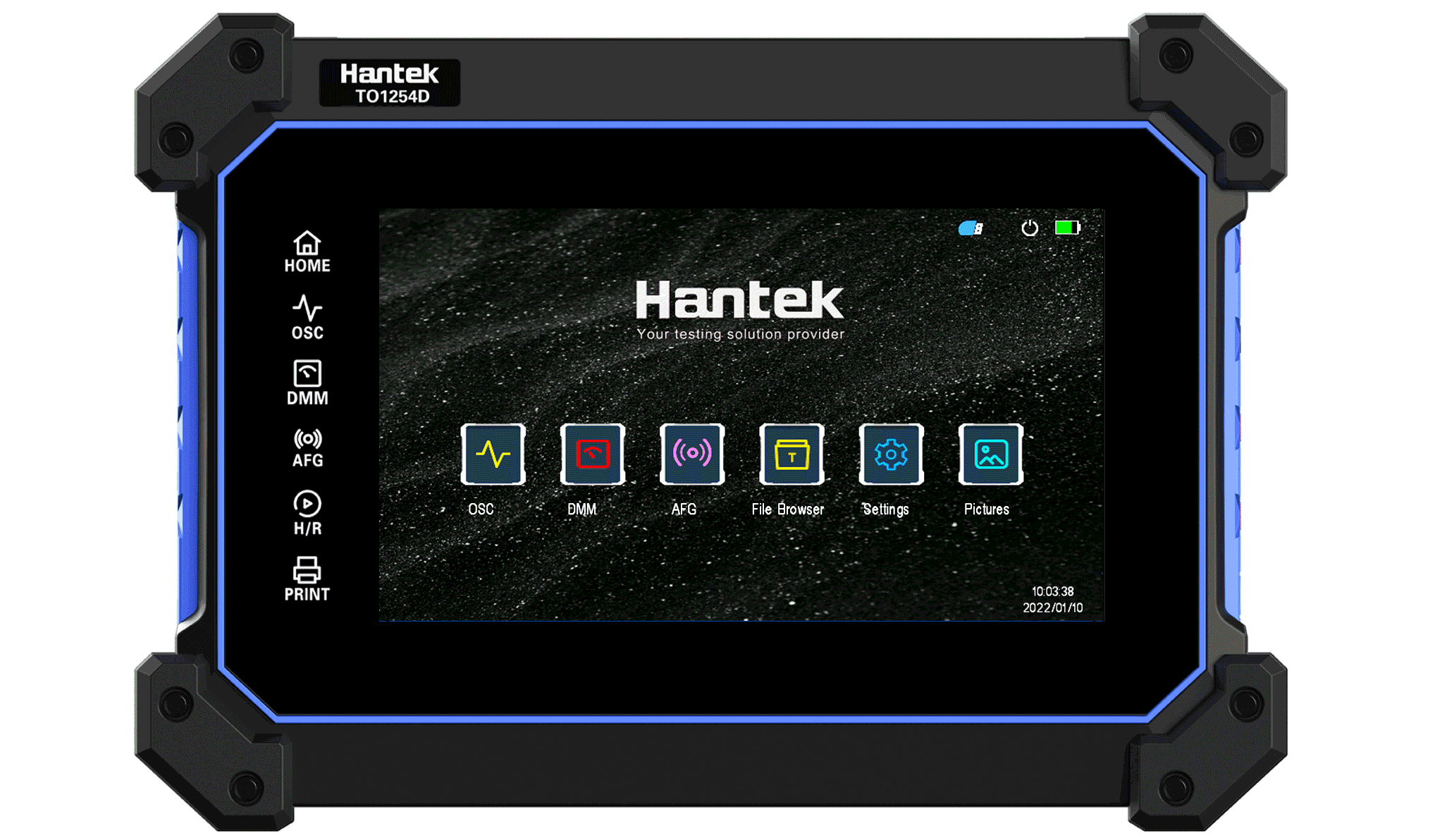

Oscyloskop tabletowy Hantek TO1254D – 4 kanały, 250 MHz, 1GSa/s, 8Mpts, Generator 25 MHz, Multimetr

Oscyloskop tabletowy TO1254D – 4 kanały, 250 MHz, 1GSa/s, 8Mpts, Generator 25 MHz, Multimetr

Oscyloskop TO1254D to zaawansowane urządzenie pomiarowe klasy profesjonalnej, łączące funkcjonalność oscyloskopu cyfrowego, generatora przebiegów oraz multimetru w jednym, kompaktowym tablecie. Zaprojektowany z myślą o mobilnej pracy i wysokiej precyzji pomiarowej, TO1254D oferuje 4 kanały analogowe, pasmo 250 MHz oraz głębokość pamięci 8Mpts, co umożliwia dokładną analizę sygnałów w czasie rzeczywistym.

🔧 Parametry techniczne

🧭 Oscyloskop

• Podstawa czasu: 2ns/div ~ 100s/div (kroki: 1, 2, 5)
• Dokładność pomiaru czasu (pełne pasmo): ±(1 interwał próbkowania + 100ppm × odczyt + 0.6ns)
• Interwał próbkowania = sekundy/kratkę ÷ 200
• Rozdzielczość A/D: 8-bit
• Zakres pionowy: 2mV/div ~ 10V/div
• Rozdzielczość pionowa: 8-bit
• Zakres offsetu:
  • ±1V (2mV/div~100mV/div)
  • ±10V (200mV/div~1V/div)
  • ±50V (2V/div~10V/div)
• Dynamika: ±5 div (8 bit)
• Ograniczenie pasma: 20 MHz (każdy kanał niezależnie)
• Dokładność wzmocnienia DC: ±3% pełnej skali
• Izolacja między kanałami: 40 dB (DC do maks. pasma)
• Uwaga: przy sondzie 1X pasmo ograniczone do 6 MHz
• Liczba kanałów: 4 analogowe
• Sprzężenie: DC, AC, GND
• Impedancja wejściowa: 1MΩ ±2%
• Pojemność wejściowa: 18pF ±3pF
• Obsługa sond: 1X, 10X (współczynnik tłumienia 0.01X ~ 10000X)
• Maksymalne napięcie wejściowe: 300V RMS (10X), 300V CAT II

🧪 Akwizycja

• Częstotliwość próbkowania: do 1GSa/s
• Tryby: Normal, Średniowanie, Peak, Wysoka rozdzielczość
• Interpolacja: sin(x)/x
• Sekwencja pojedyncza: wszystkie kanały równocześnie
• Długość rekordu pamięci: 8Mpts

⚡ Wyzwalanie

• Tryby: Automatyczny, Normalny, Pojedynczy
• Poziom: CH1~CH4 ±4 działki
• Zakres tłumienia: 8ns ~ 10s
• Dokładność poziomu: CH1~CH4
• Czułość wyzwalania: Od ±0.87div (2mV/div) do ±0.26div (10V/div)
• Rodzaje wyzwalania:
  • Zbocze: narastające/opadające
  • Szerokość impulsu: dodatnia/ujemna, <, >, =, ≠
  • Video: NTSC, PAL, HDTV720p/1080i/1080p
  • Timeout, Nachylenie, Różnicowe

📏 Pomiar i kursory

• Kursory: ΔY (napięcie), ΔX (czas), 1/ΔX (częstotliwość)
• Automatyczne pomiary: częstotliwość, średnia, max, min, czas narastania/opadania, szerokość impulsu, RMS, overshoot, różnice fazowe i inne (ponad 30 parametrów)

➕ Operacje matematyczne

• Źródło: CH1 ~ CH4
• Działania: +, −, ×, ÷, FFT
• FFT:
  • Próbki: 1024
  • Okna: prostokątne, Hanning, Hemming, Blackman, Bartlett, Flat top
  • Skala pionowa: dB, VRMS

💾 Pamięć i zapis

• Zapis i eksport: obrazy, referencje, CSV, binaria, ustawienia
• Pamięć zewnętrzna: obsługa pendrive

🎛 Generator przebiegów arbitralnych

• Kanały: 1
• Częstotliwość maksymalna: 25 MHz (sinus), 10 MHz (prostokąt), 1 MHz (trójkąt)
• Przebiegi: sinus, prostokąt, trójkąt, szum, DC, arbitralny
• Rozdzielczość pionowa: 12-bit
• Rozdzielczość częstotliwości: 0.1 Hz lub 4 bity
• Amplituda: 0–3Vpp (50Ω), 0–6Vpp (wysoka impedancja)
• Modulacje: AM/FM (1Hz–50kHz), głębokość AM: 0–120%, odchylenie FM: 0.1Hz–1kHz
• Impuls: wielookresowy, ręczny, liczba cykli: 1–2 000 000 000
• Obsługa PC i pamięci zewnętrznej

🔧 Multimetr cyfrowy True RMS

• Maksymalna rozdzielczość: 4000 punktów
• Pomiar: napięcie, prąd, rezystancja, pojemność, dioda, ciągłość
• Napięcie DC: do 600V (dokładność ±1%+2)
• Napięcie AC: do 600V (dokładność ±1.5%+5)
• Prąd DC/AC: do 10A (dokładność do ±3%)
• Rezystancja: do 40MΩ
• Pojemność: do 100 μF
• Ochrona przeciążeniowa: napięcie – 600V, prąd – bezpieczniki samopowrotne

📺 Ekran i interfejs

• Typ wyświetlacza: 7” TFT LCD
• Rozdzielczość: 800 × 480 pikseli
• Jasność i siatka: regulowane
• Rodzaj siatki: linia ciągła, kropkowana, brak
• Interfejsy: USB Host, USB Device
• Zasilanie: AC 100–240V, DC 5V/3A, 9V/2A, 12V/1.5A
• Bateria: 3.7V 2600mAh ×4 (łączone równolegle)
• Zużycie energii: <8W
• Szybkie ładowanie: TAK

📦 Wymiary i masa

• Wymiary: 248 × 176 × 54 mm
• Waga: 1.2 kg (z bateriami)

🧩 Zastosowanie

TO1254D to idealny wybór dla elektroników, serwisantów, projektantów PCB, studentów oraz zespołów serwisowych, które potrzebują jednego, kompaktowego narzędzia do analizy, generowania sygnałów i pomiarów elektrycznych.

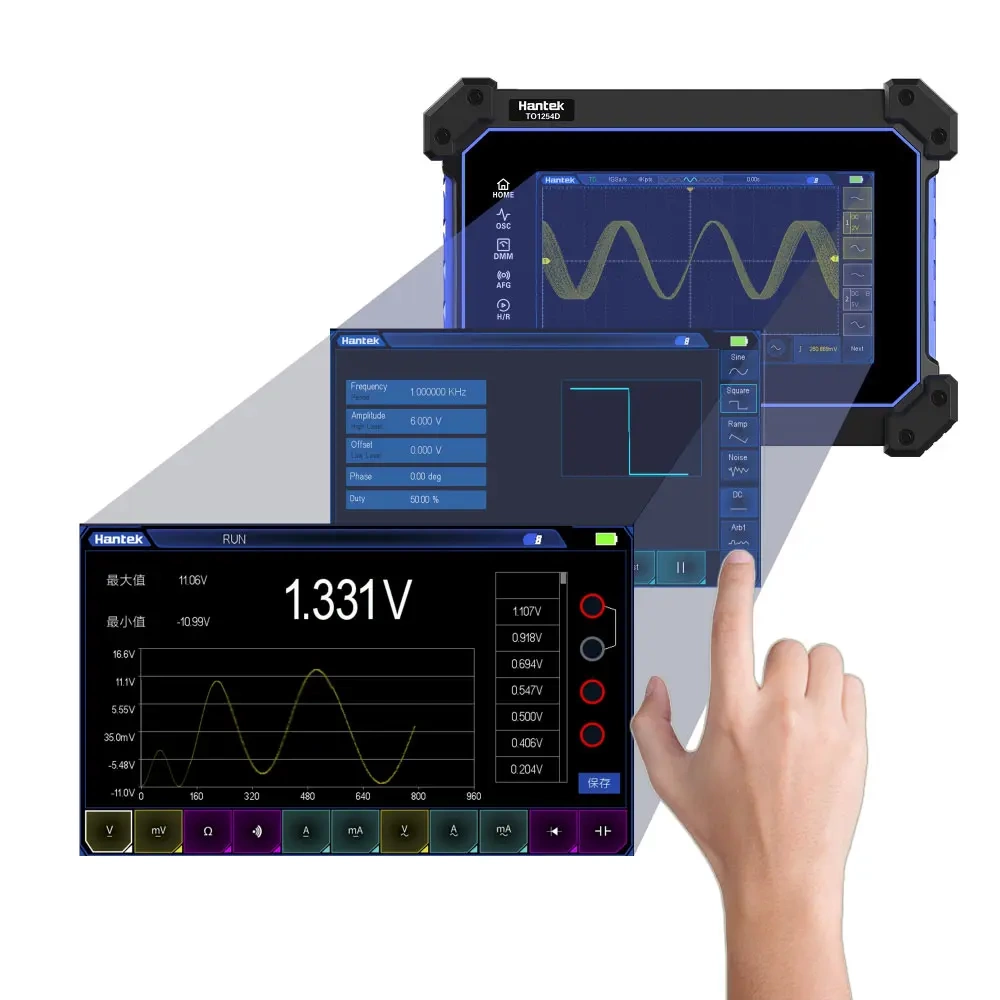

Wielofunkcyjne urządzenie pomiarowe

TO1254D integruje wiele funkcji w jednym kompaktowym urządzeniu: cyfrowy oscyloskop pamięciowy, generator funkcji arbitralnych, precyzyjny multimetr, rejestrator danych, licznik częstotliwości oraz analizator widma FFT.

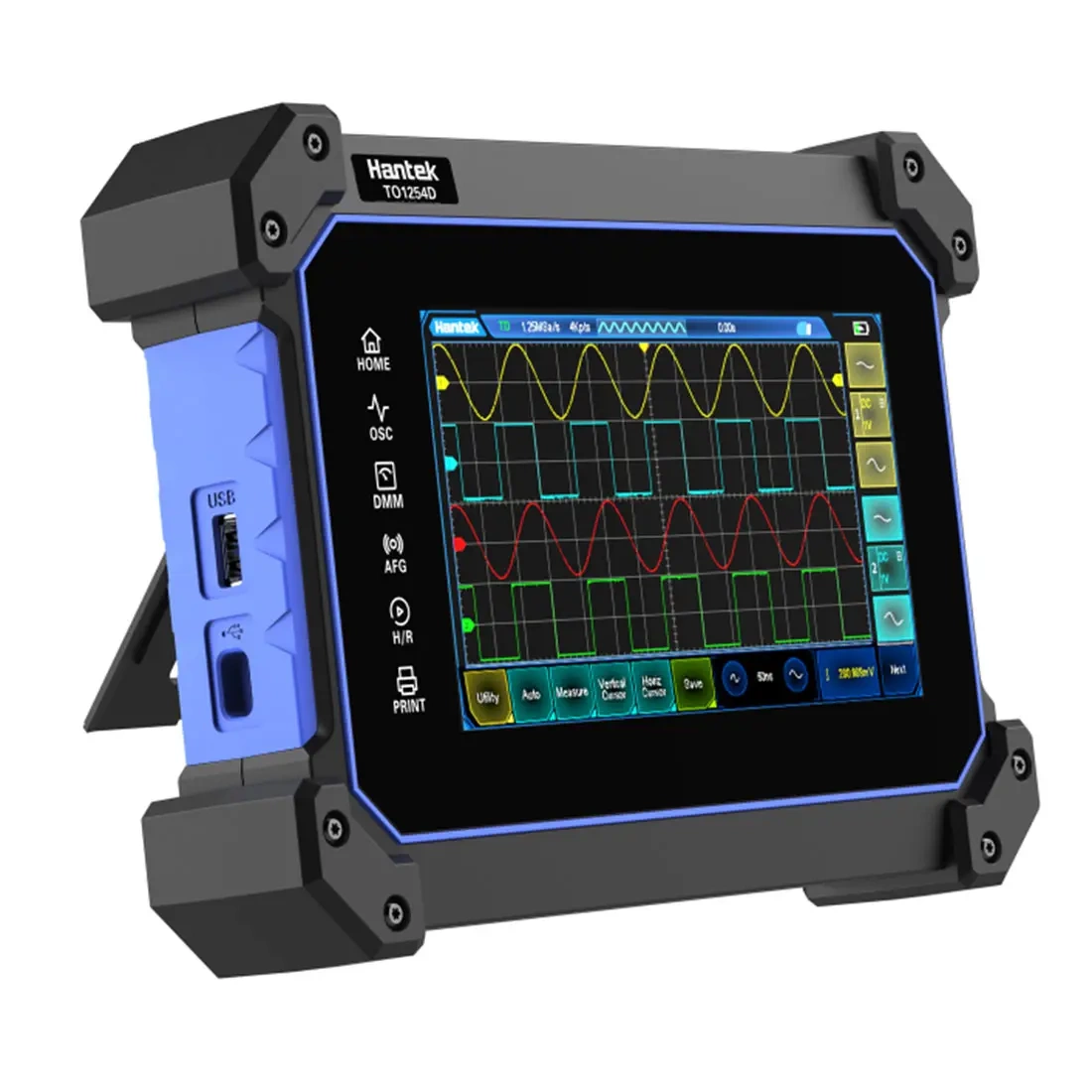

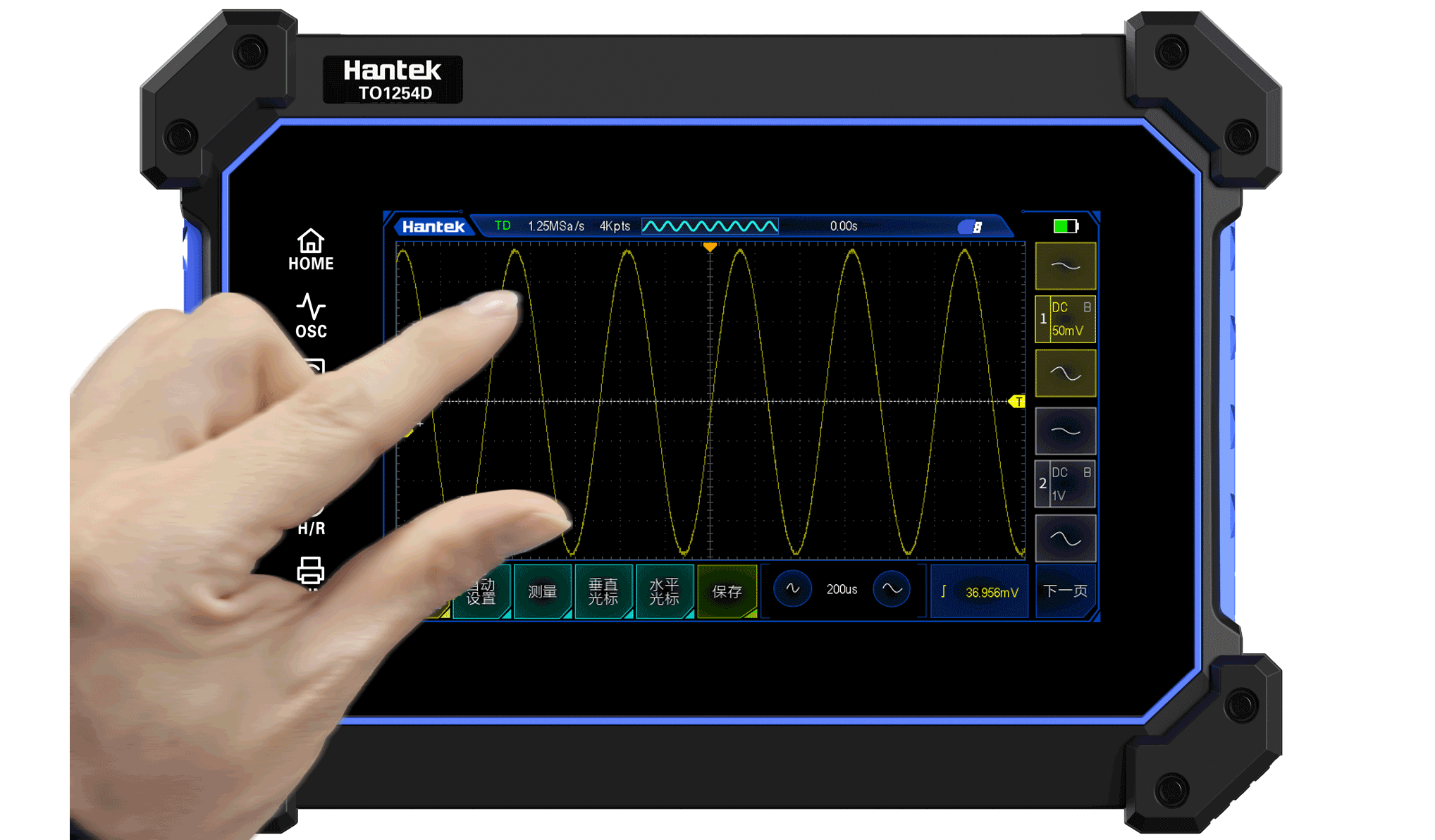

Czterokanałowy cyfrowy oscyloskop

• Pasmo: do 250 MHz
• Częstotliwość próbkowania: 1GSa/s
• Głębokość pamięci: 8Mpts
• Obsługa wyzwalania: zbocze, nachylenie, szerokość impulsu, wideo, timeout i inne
• 42 wbudowane funkcje pomiarowe

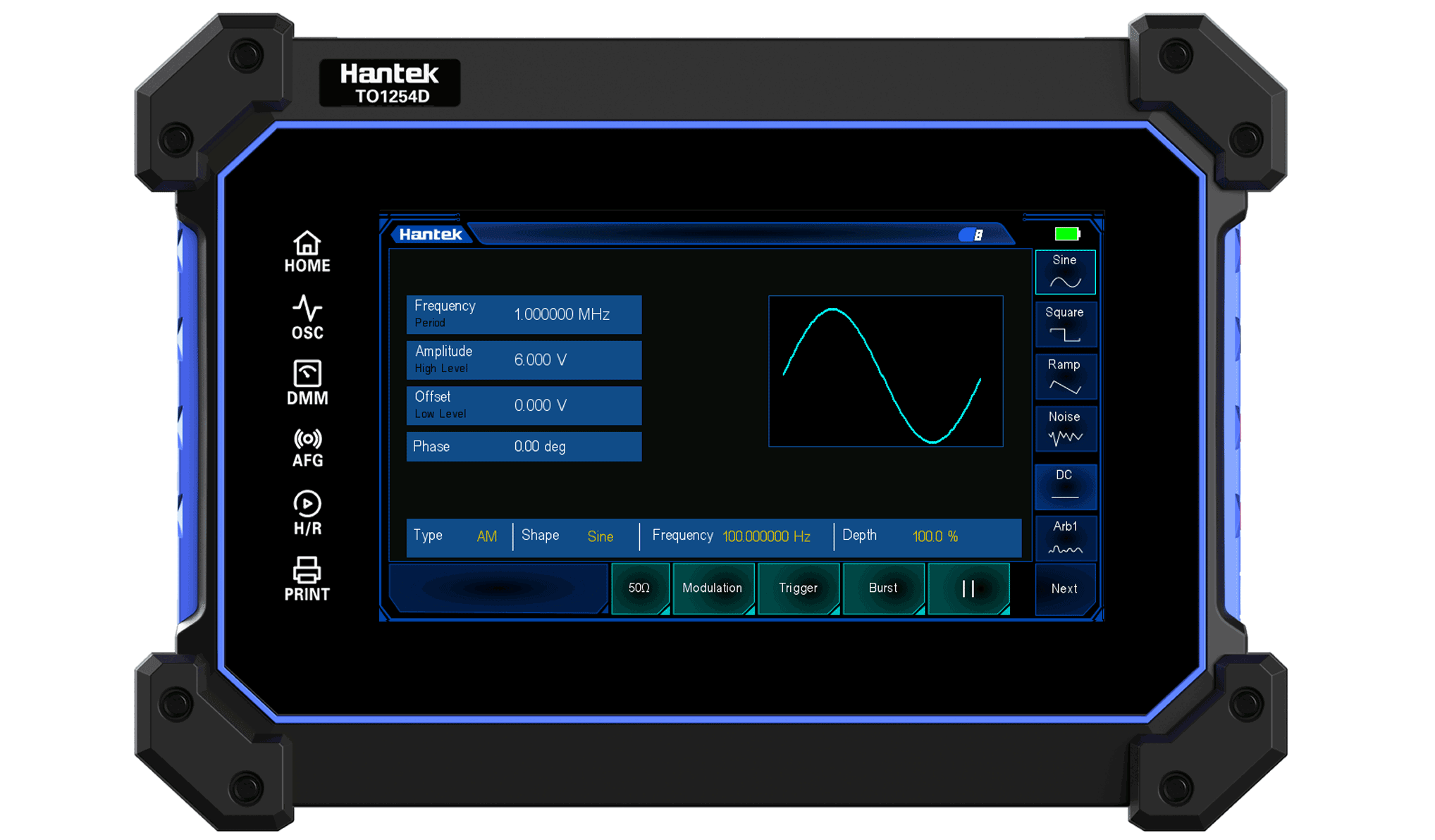

Generator przebiegów arbitralnych

• Maksymalna częstotliwość wyjściowa: 25 MHz
• Rozdzielczość: 12 bitów, próbkowanie 200Ms/s
• Wbudowane standardowe przebiegi arbitralne
• Obsługa modulacji AM / FM
• Wyjście: możliwość przełączenia impedancji (wysoka/niska)

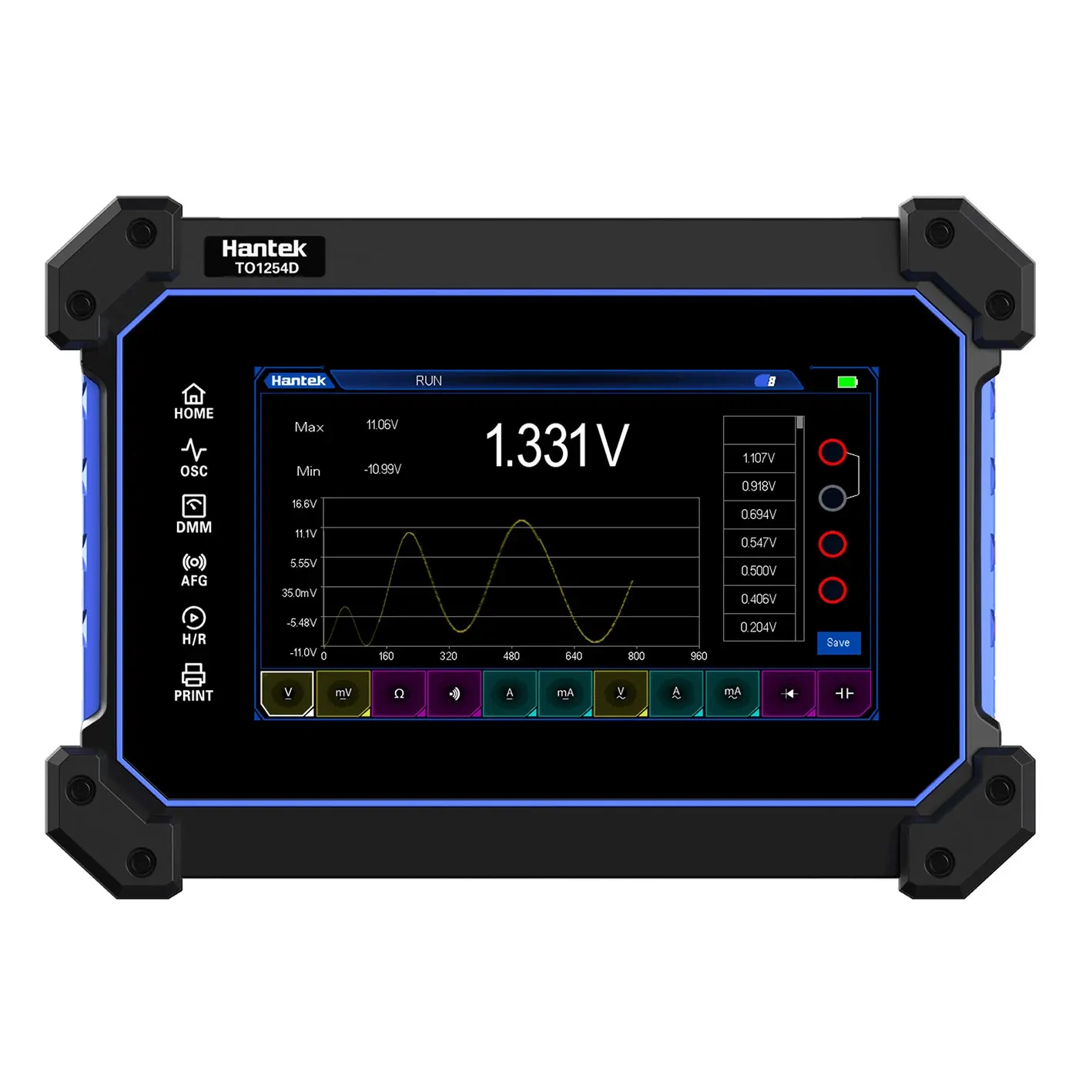

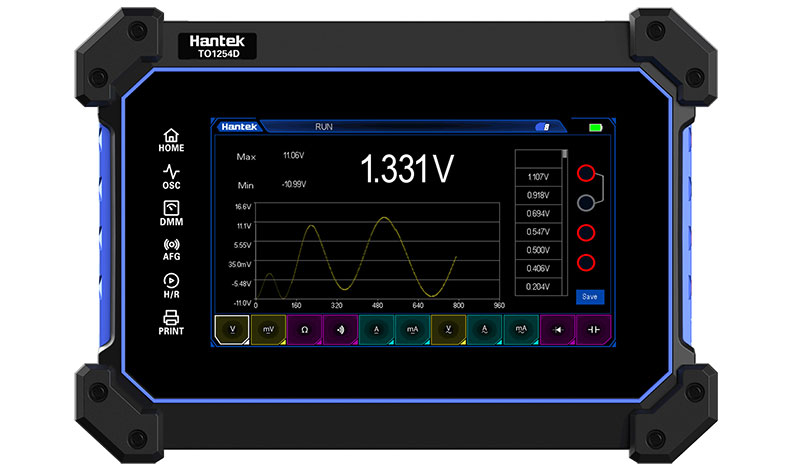

Cyfrowy multimetr

• Pomiar: napięcie AC/DC, prąd AC/DC, rezystancja, pojemność, dioda, ciągłość
• Wbudowany rejestrator danych – długoterminowy monitoring zmian napięcia, prądu i rezystancji
• Generowanie wykresów trendów na podstawie zebranych danych

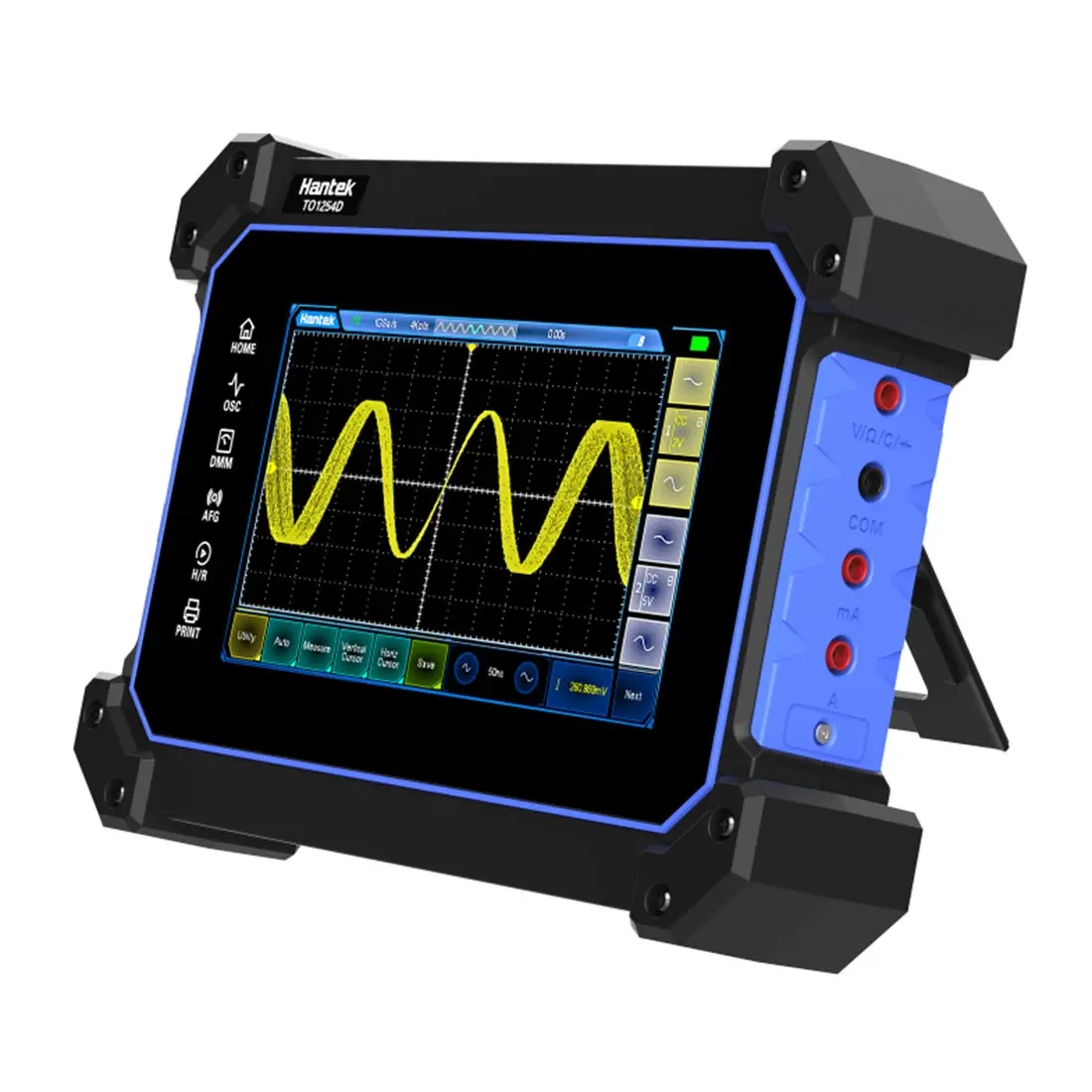

Praktyczna podpórka – praca bez użycia rąk

• Unikalna konstrukcja umożliwiająca ustawienie urządzenia w wygodnej pozycji
• Odporność na wstrząsy i upadki
• Stabilna, wytrzymała obudowa

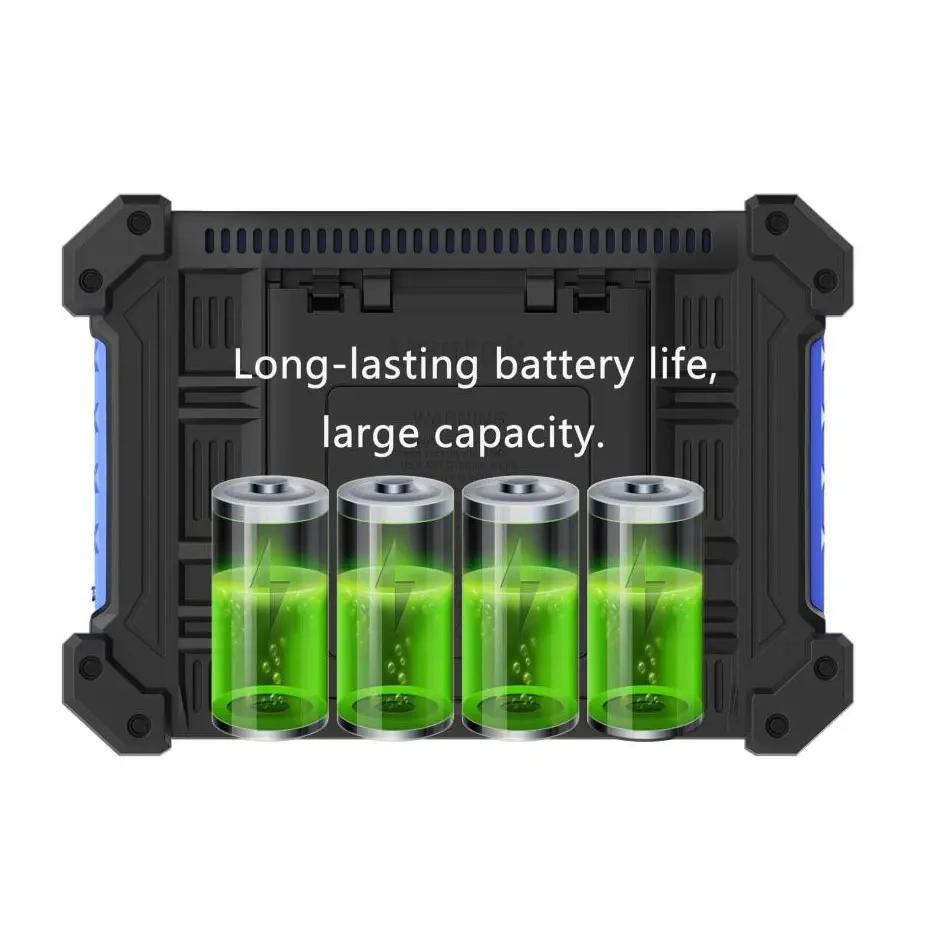

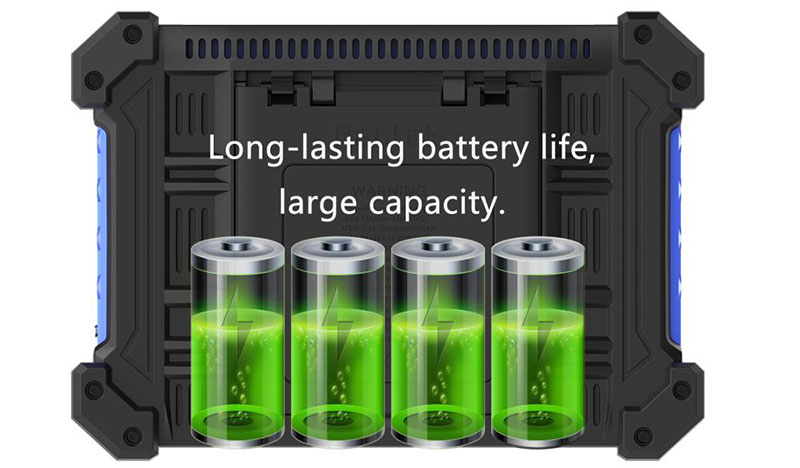

Wydajny akumulator i długi czas pracy

• Wbudowany wymienny akumulator litowy 10 000 mAh
• Pełne naładowanie zapewnia długą autonomię pracy
• Czas czuwania nawet do 6 miesięcy

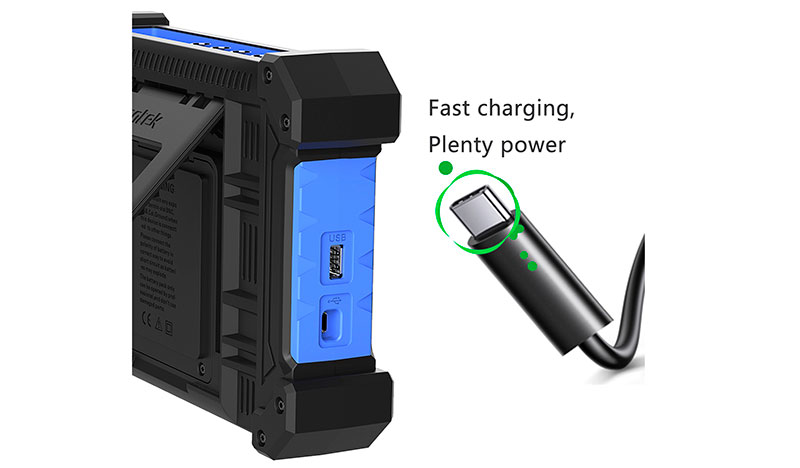

Obsługa wielu protokołów szybkiego ładowania

• Standardowa ładowarka 18W zapewnia szybkie ładowanie
• Złącze USB typu C kompatybilne z telefonami komórkowymi
• Możliwość współdzielenia jednej ładowarki z urządzeniami mobilnymi
