Do czego służy ta obudowa?
Służy do zabudowy układów elektronicznych i niewielkich modułów wymagających mechanicznej osłony.

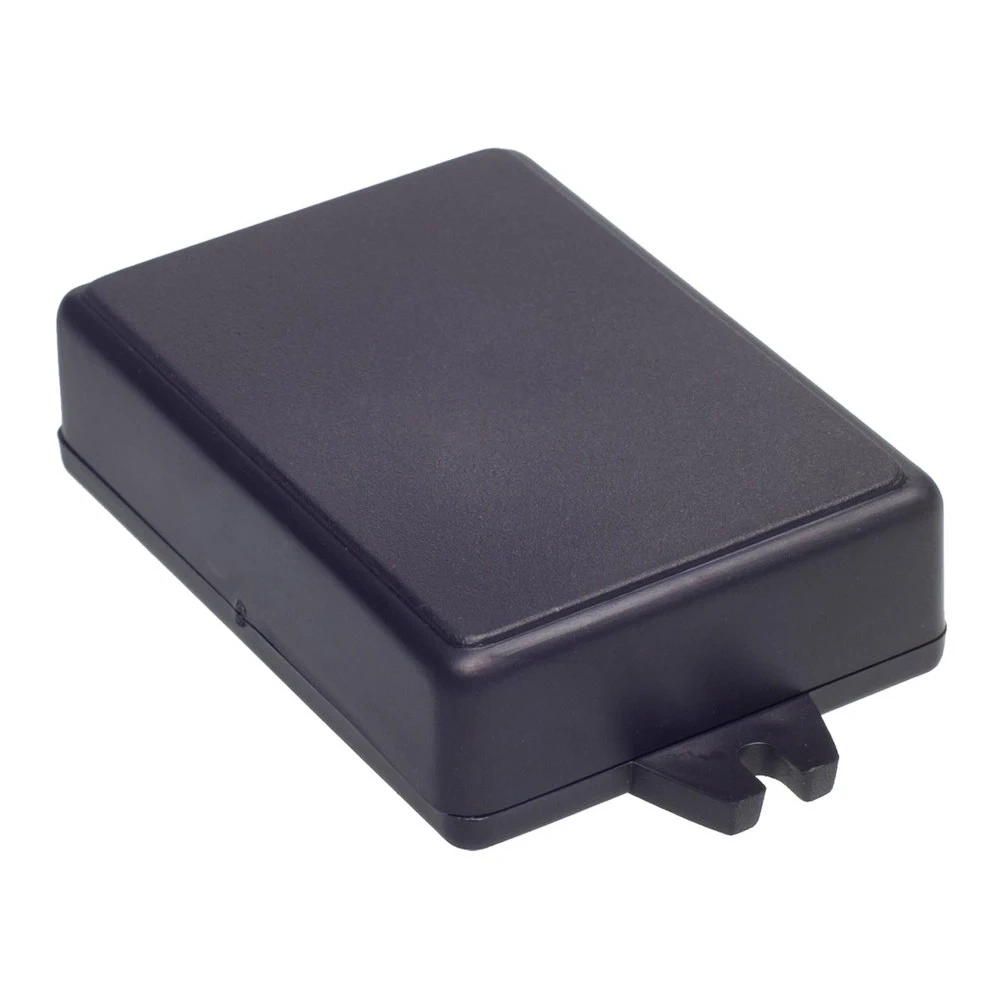

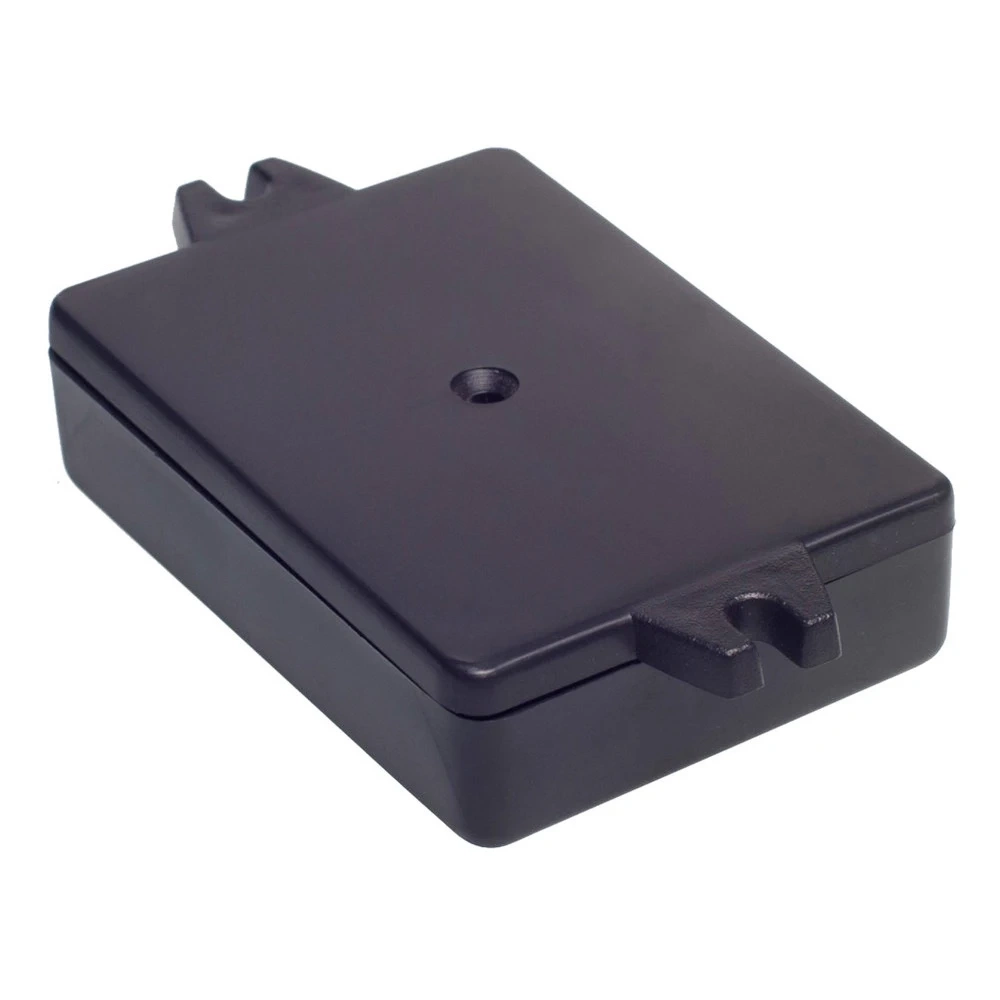

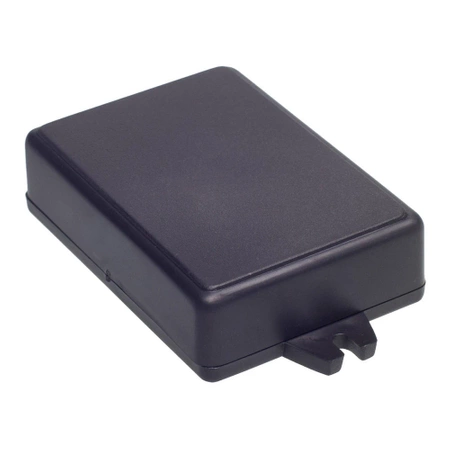

Obudowa uniwersalna Z23U, 84 × 59 × 23 mm, ABS, czarna, z uchem, Kradex
- Obudowa Z23U służy do zabudowy układów elektronicznych i urządzeń własnej konstrukcji. W tym wariancie ucho umożliwia zawieszenie urządzenia. Specyfikacja: wymiary 84 × 59 × 23 mm, materiał ABS, kolor czarny.
Praktyczna obudowa z uchwytami montażowymi do zabudowy elektroniki – Z23U
Obudowa z mocowaniem KRADEX Z23U służy do zabudowy układów elektronicznych, modułów sterujących i niewielkich urządzeń. Korpus wykonano z ABS. Ucho montażowe pozwala zamocować obudowę w wybranym miejscu.
Przed wykonaniem otworów należy sprawdzić rzeczywistą przestrzeń wewnętrzną, położenie słupków i elementów zamknięcia, ponieważ ograniczają one miejsce dostępne dla płytki, przewodów i złączy.
Najważniejsze cechy
- Wymiary zewnętrzne: 84 × 59 × 23 mm
- Materiał: ABS
- Kolor: czarny
- Ucho montażowe
Zastosowanie
Obudowa nadaje się do budowy prototypów, sterowników, prostych mierników, interfejsów i modułów pomocniczych, o ile ich podzespoły mieszczą się w dostępnej przestrzeni montażowej.
- Zabudowa płytek drukowanych i modułów elektronicznych
- Budowa urządzeń warsztatowych, sterujących i pomiarowych
- Mechaniczna osłona elektroniki przed przypadkowym dotknięciem
Specyfikacja techniczna
- Model: Z23U
- Typ produktu: obudowa z mocowaniem
- Długość: 84 mm
- Szerokość: 59 mm
- Wysokość: 23 mm
- Materiał: ABS
- Kolor: czarny
Warto wiedzieć: wymiary zewnętrzne a przestrzeń montażowa
Wymiary zewnętrzne obudowy nie odpowiadają bezpośrednio wymiarom płytki, którą można zamontować w środku. Ścianki, słupki, prowadnice i elementy zamknięcia zmniejszają dostępną przestrzeń.
Przed obróbką warto wykonać przymiarkę wszystkich podzespołów oraz sprawdzić dostęp do śrub, przewodów i części wymagających obsługi.
Najczęściej zadawane pytania
Z jakiego materiału wykonano korpus?
Korpus wykonano z ABS.
Czy obudowa nadaje się do montażu płytki PCB?
Tak, jeżeli wymiary płytki, wysokość elementów i sposób mocowania odpowiadają rzeczywistej przestrzeni wewnętrznej obudowy.
Czy obudowa ma dodatkowe elementy konstrukcyjne?
Obudowa ma ucho montażowe.
Co sprawdzić przed wykonaniem otworów?
Należy sprawdzić położenie płytki, złączy, przewodów i słupków montażowych, aby uniknąć kolizji elementów.
