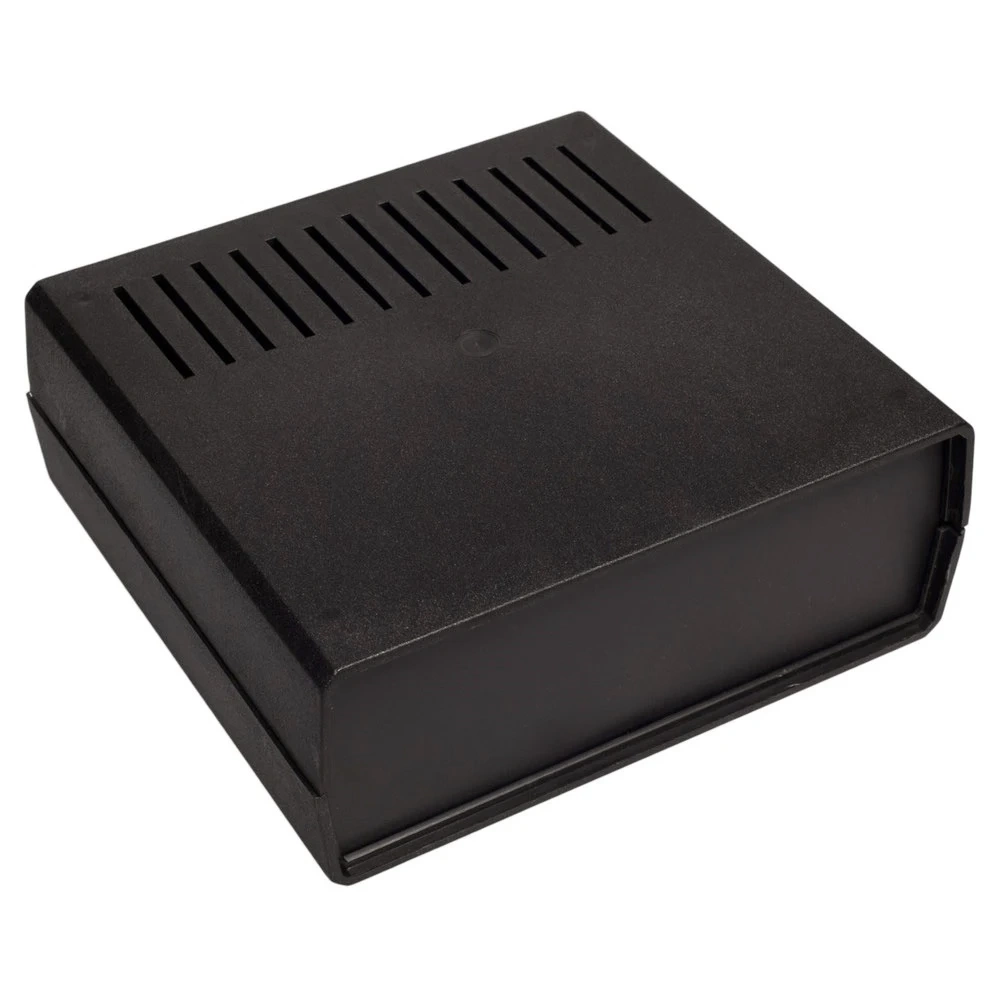

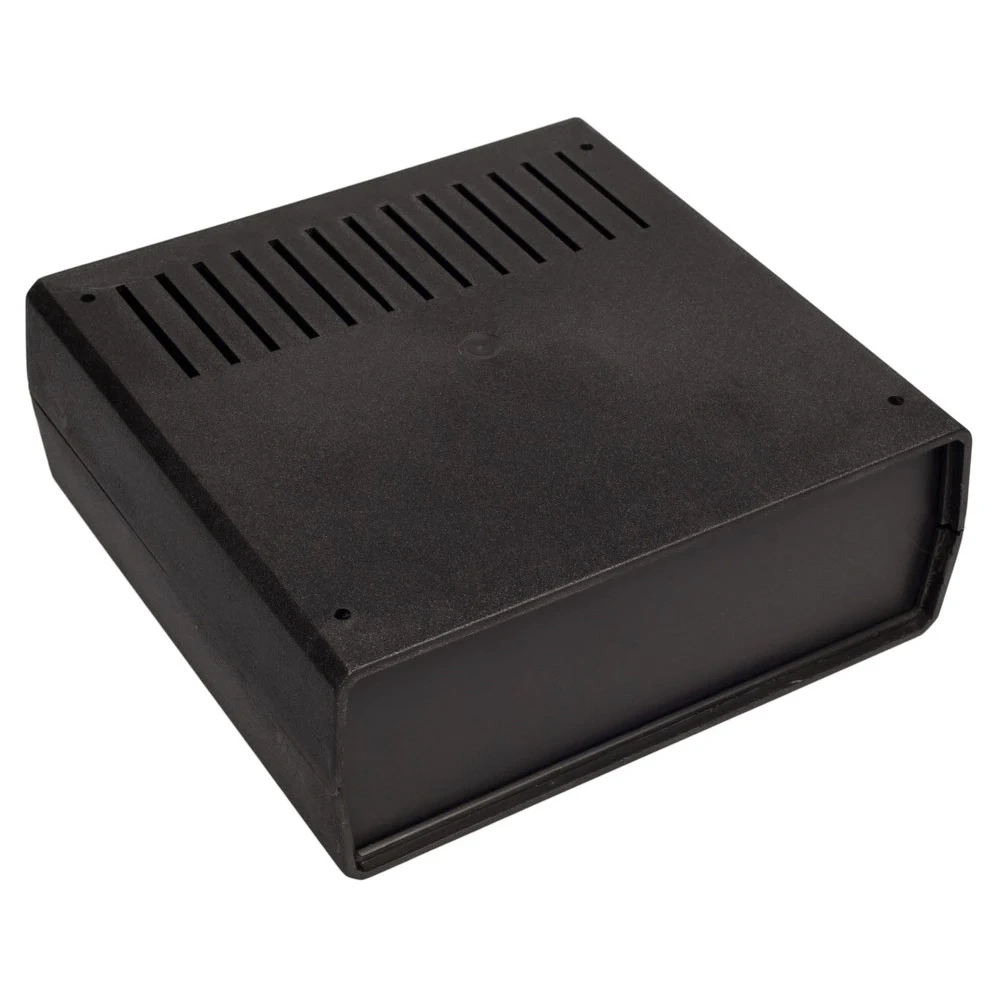

Obudowa uniwersalna wentylowana z panelami bocznymi 172,0 mm × 176,0 mm × 68,0 mm z PS, kolor czarny Z1AW KRADEX
Praktyczna obudowa wentylowana do zabudowy układów elektronicznych
Obudowa Z1AW marki KRADEX służy do zabudowy układów elektronicznych, modułów sterujących i niewielkich urządzeń własnej konstrukcji. Otwory wentylacyjne ułatwiają naturalną wymianę powietrza wewnątrz obudowy.
Korpus wykonano z tworzywa PS. Obudowa ma czarny kolor. Jest to wariant bez uszczelki.
Najważniejsze cechy

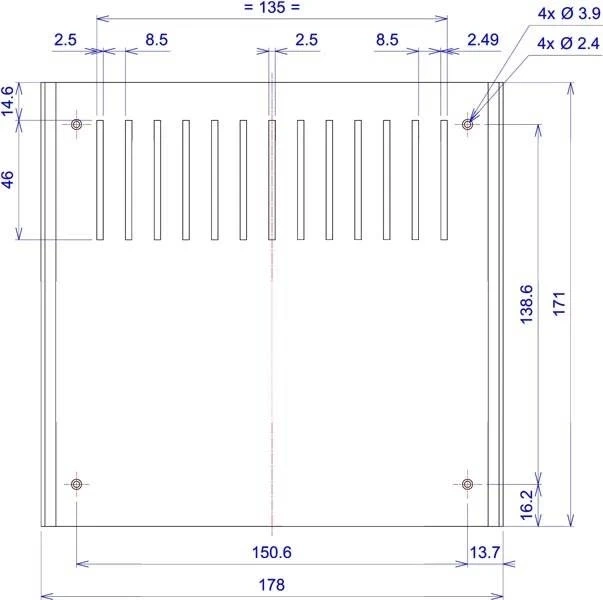

- Wymiary zewnętrzne: 172,0 mm × 176,0 mm × 68,0 mm
- Konstrukcja wentylowana
- Korpus z tworzywa PS
- Wariant bez uszczelki
Zastosowanie
Obudowa sprawdzi się w pracach konstrukcyjnych i serwisowych, gdy potrzebna jest uporządkowana zabudowa elektroniki oraz ochrona podzespołów przed przypadkowym dotknięciem i uszkodzeniami mechanicznymi.
- Budowa urządzeń elektronicznych i prototypów
- Montaż modułów sterujących, pomiarowych i zasilających
- Montaż złączy, przełączników i elementów obsługowych po wykonaniu odpowiednich otworów
Specyfikacja techniczna
- Model: Z1AW
- Typ produktu: obudowa uniwersalna
- Konstrukcja: wentylowana
- Materiał: PS
- Kolor: czarny
- Szerokość: 172,0 mm
- Długość: 176,0 mm
- Wysokość: 68,0 mm
- Uszczelka: brak

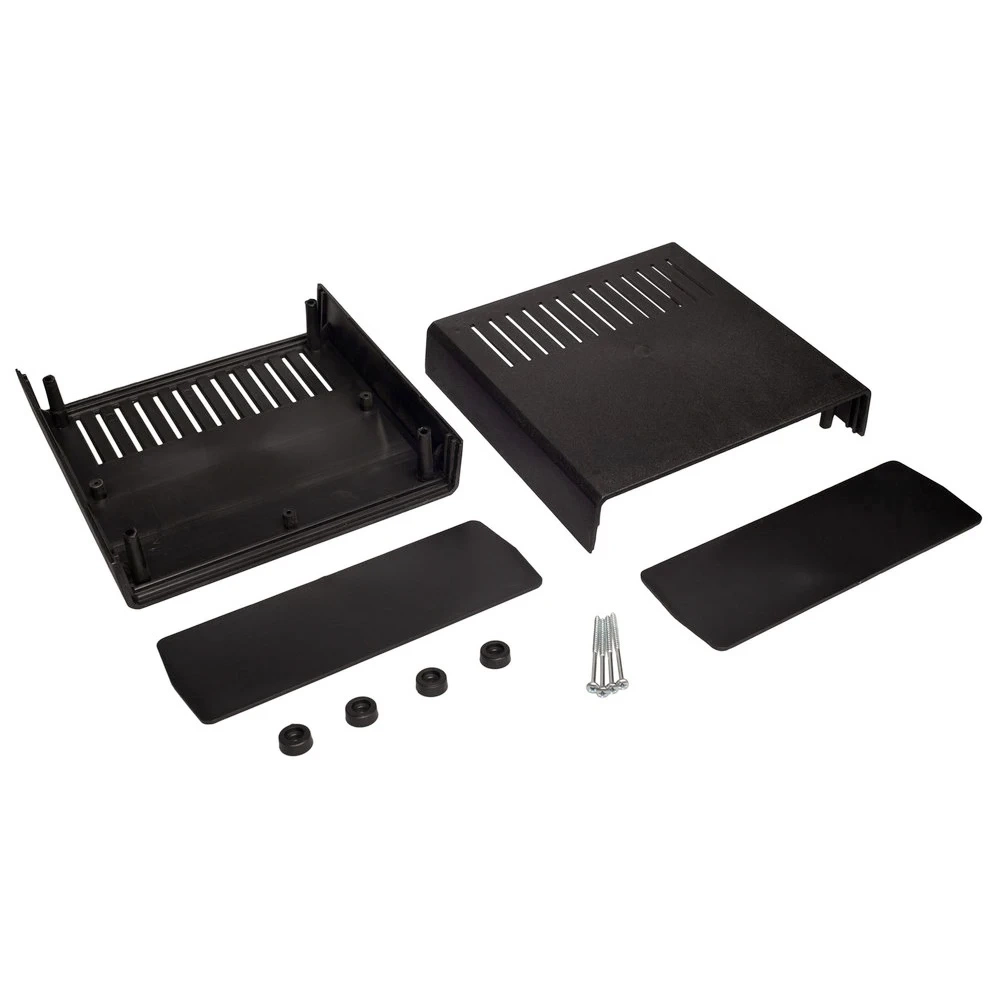

W zestawie
- Nóżki: 4 szt
- wkręt 3/50: 4 szt
Warto wiedzieć: Jak zaplanować wnętrze obudowy?
Wymiary zewnętrzne określają gabaryt obudowy, ale nie pokazują całej przestrzeni dostępnej dla podzespołów. Przy projektowaniu trzeba uwzględnić grubość ścianek, słupki montażowe, promienie narożników oraz miejsce na przewody.
Przed wykonaniem płytki PCB lub panelu warto pozostawić zapas montażowy i sprawdzić, czy złącza, elementy wysokie oraz wiązki przewodów nie kolidują z pokrywą i punktami mocowania.
Najczęściej zadawane pytania
Do zabudowy i mechanicznej ochrony układów elektronicznych, modułów oraz niewielkich urządzeń własnej konstrukcji.
Wymiary zewnętrzne wynoszą 172,0 mm × 176,0 mm × 68,0 mm.
Korpus wykonano z tworzywa PS.
Nie. Jest to wariant bez uszczelki.
Tak. Otwory pod złącza, przełączniki i przewody należy wykonać narzędziami dobranymi do rodzaju tworzywa i grubości ścianek.
