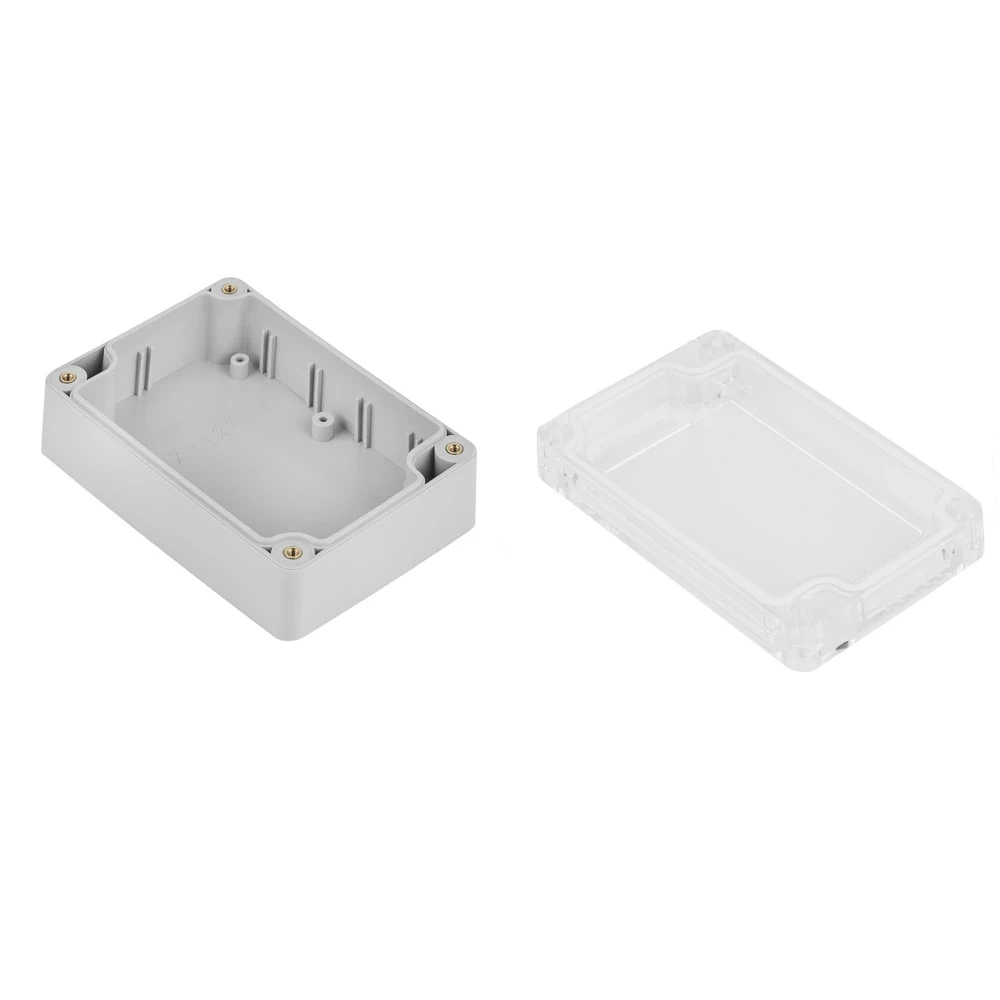

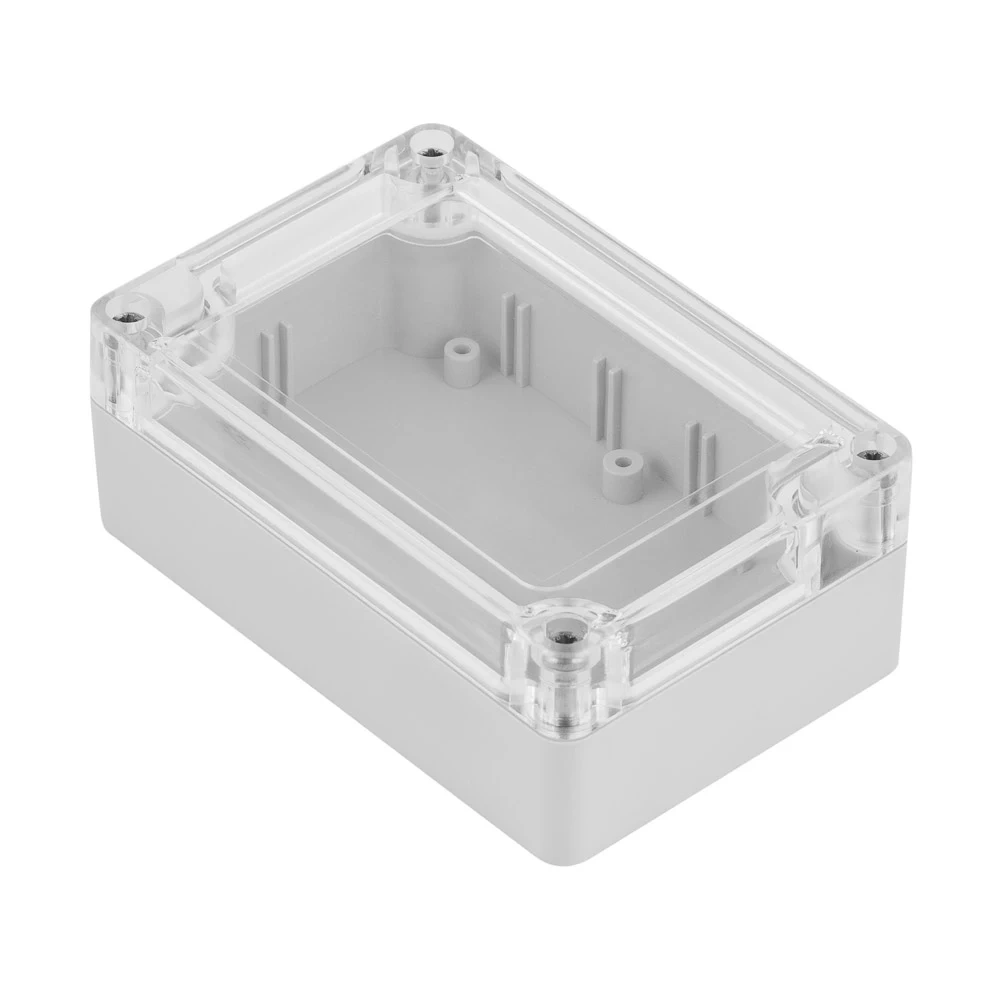

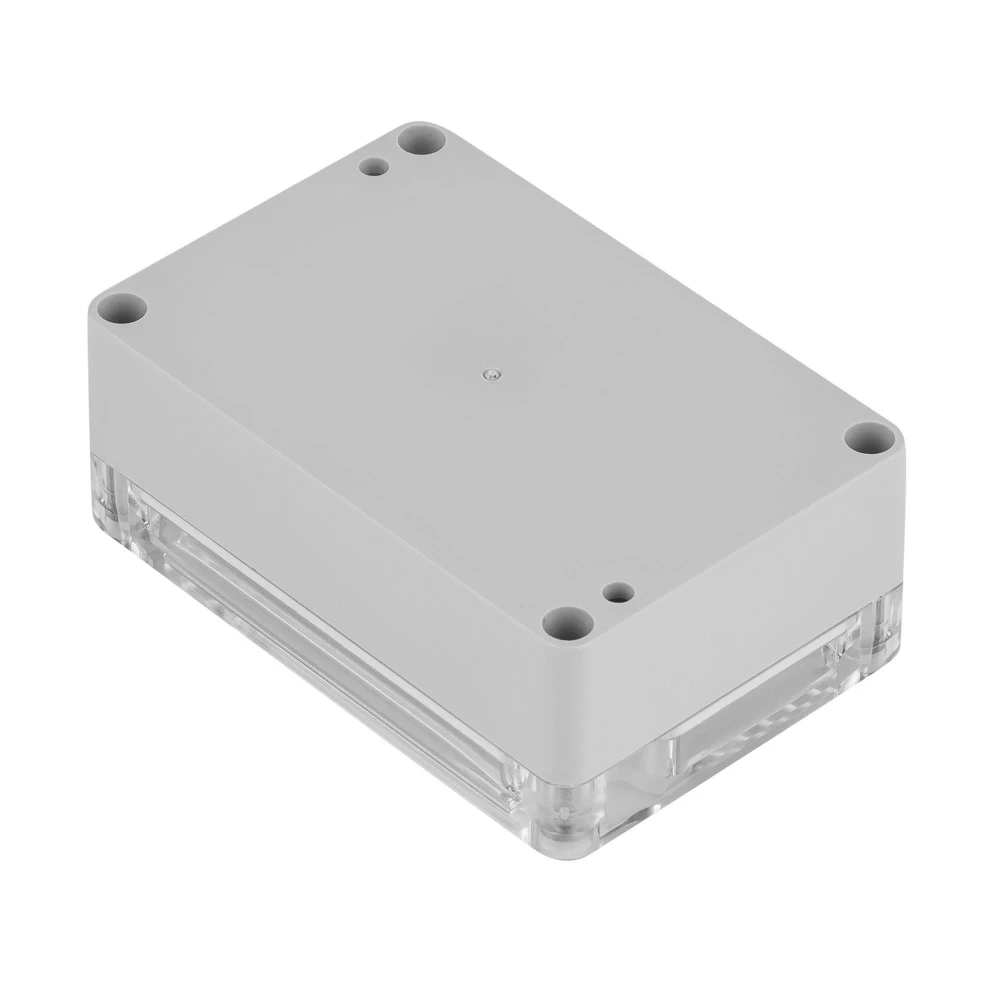

Praktyczna obudowa z mosiężnymi tulejkami do zabudowy elektroniki

Obudowa Z128JPT PC marki KRADEX służy do zabudowy układów elektronicznych, modułów sterujących i niewielkich urządzeń własnej konstrukcji.

Korpus wykonano z tworzywa PC. Wariant kolorystyczny: jasnoszary, przezroczyste wieczko (Jp). Jest to wariant bez uszczelki.

Najważniejsze cechy

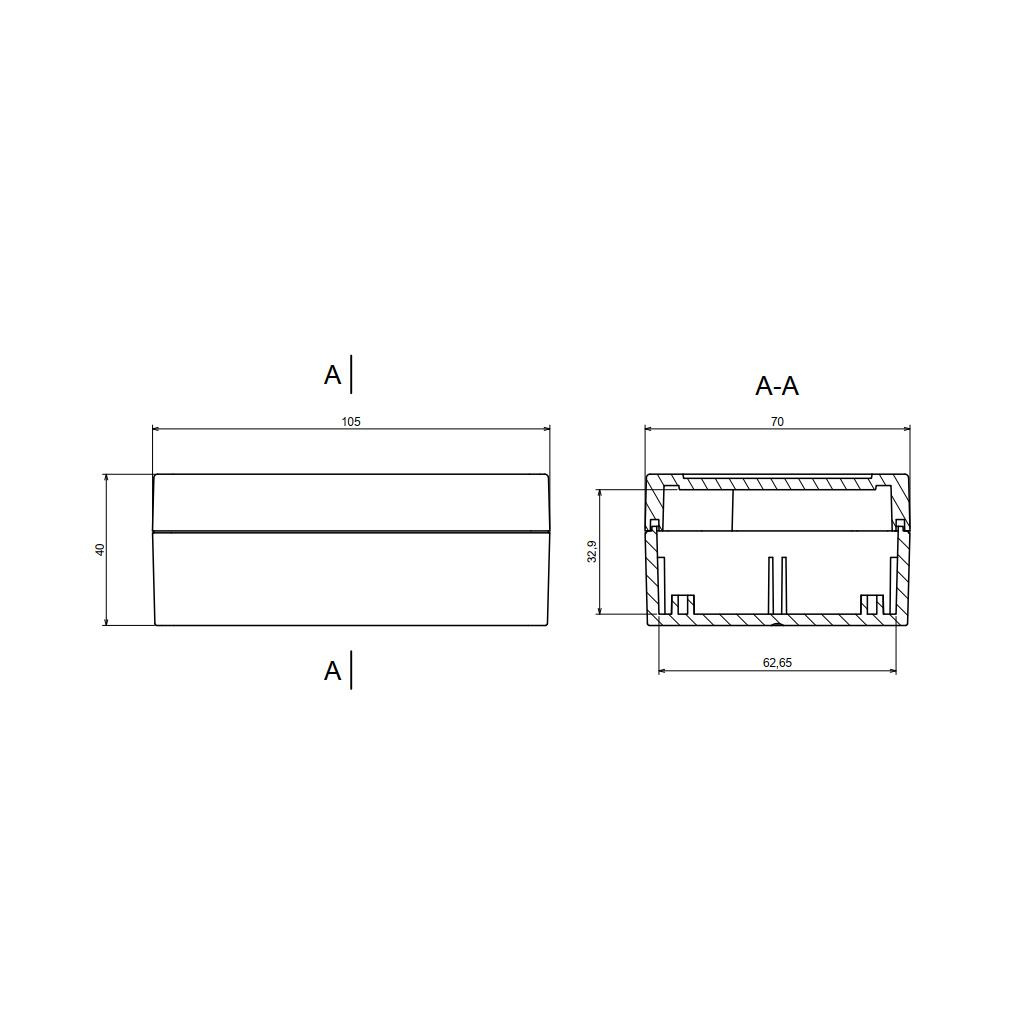

• Wymiary zewnętrzne: 70,0 mm × 105,0 mm × 40,0 mm
• Konstrukcja pełna
• Korpus z tworzywa PC

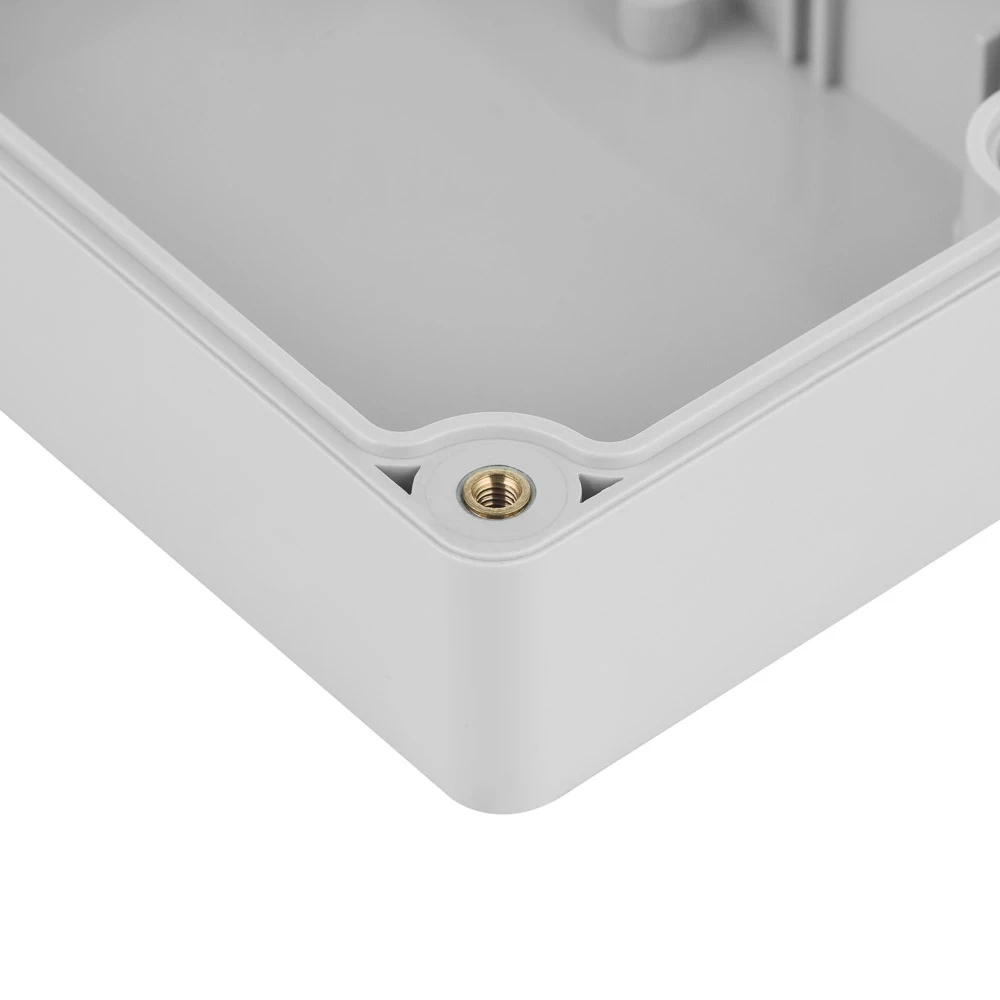

• Mosiężne tulejki montażowe
• Wariant bez uszczelki

Zastosowanie

Obudowa sprawdzi się w pracach konstrukcyjnych i serwisowych, gdy potrzebna jest uporządkowana zabudowa elektroniki oraz ochrona podzespołów przed przypadkowym dotknięciem i uszkodzeniami mechanicznymi.

• Budowa urządzeń elektronicznych i prototypów
• Montaż modułów sterujących, pomiarowych i zasilających
• Montaż złączy, przełączników i elementów obsługowych po wykonaniu odpowiednich otworów

Specyfikacja techniczna

• Model: Z128JPT PC
• Typ produktu: obudowa uniwersalna
• Konstrukcja: pełna
• Materiał: PC
• Kolor: jasnoszary, przezroczyste wieczko (Jp)
• Szerokość: 70,0 mm
• Długość: 105,0 mm
• Wysokość: 40,0 mm
• Uszczelka: brak
• Klasa wytrzymałości: IK07

W zestawie

• Śruba M3/17/10: 4 szt

Warto wiedzieć: Jak zaplanować wnętrze obudowy?

Wymiary zewnętrzne określają gabaryt obudowy, ale nie pokazują całej przestrzeni dostępnej dla podzespołów. Przy projektowaniu trzeba uwzględnić grubość ścianek, słupki montażowe, promienie narożników oraz miejsce na przewody.

Przed wykonaniem płytki PCB lub panelu warto pozostawić zapas montażowy i sprawdzić, czy złącza, elementy wysokie oraz wiązki przewodów nie kolidują z pokrywą i punktami mocowania.

Najczęściej zadawane pytania

Do czego służy ta obudowa?

Do zabudowy i mechanicznej ochrony układów elektronicznych, modułów oraz niewielkich urządzeń własnej konstrukcji.

Jakie są wymiary obudowy?

Wymiary zewnętrzne wynoszą 70,0 mm × 105,0 mm × 40,0 mm.

Z jakiego materiału wykonano obudowę?

Korpus wykonano z tworzywa PC.

Czy obudowa ma uszczelkę?

Nie. Jest to wariant bez uszczelki.

Czy obudowę można obrabiać mechanicznie?

Tak. Otwory pod złącza, przełączniki i przewody należy wykonać narzędziami dobranymi do rodzaju tworzywa i grubości ścianek.
