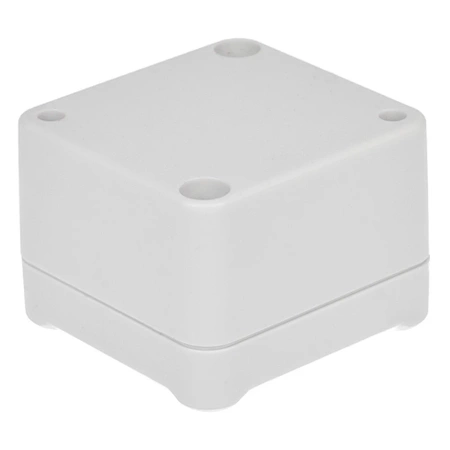

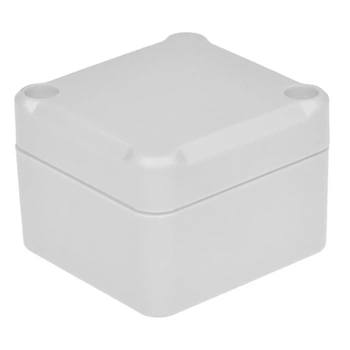

Obudowa uniwersalna z panelami bocznymi 57,1 mm × 63,2 mm × 36,7 mm z ABS V0, kolor jasnoszary Z117J ABS V0 KRADEX
Praktyczna obudowa uniwersalna do zabudowy układów elektronicznych
Obudowa Z117J ABS V0 marki KRADEX służy do zabudowy układów elektronicznych, modułów sterujących i niewielkich urządzeń własnej konstrukcji.
Korpus wykonano z tworzywa ABS V0. Obudowa ma jasnoszary kolor. Jest to wariant bez uszczelki.
Najważniejsze cechy
- Wymiary zewnętrzne: 57,1 mm × 63,2 mm × 36,7 mm
- Konstrukcja pełna
- Korpus z tworzywa ABS V0
- Wariant bez uszczelki
Zastosowanie
Obudowa sprawdzi się w pracach konstrukcyjnych i serwisowych, gdy potrzebna jest uporządkowana zabudowa elektroniki oraz ochrona podzespołów przed przypadkowym dotknięciem i uszkodzeniami mechanicznymi.
- Budowa urządzeń elektronicznych i prototypów
- Montaż modułów sterujących, pomiarowych i zasilających
- Montaż złączy, przełączników i elementów obsługowych po wykonaniu odpowiednich otworów
Specyfikacja techniczna
- Model: Z117J ABS V0
- Typ produktu: obudowa uniwersalna
- Konstrukcja: pełna
- Materiał: ABS V0
- Kolor: jasnoszary
- Szerokość: 57,1 mm
- Długość: 63,2 mm
- Wysokość: 36,7 mm
- Uszczelka: brak
- Klasa wytrzymałości: IK09

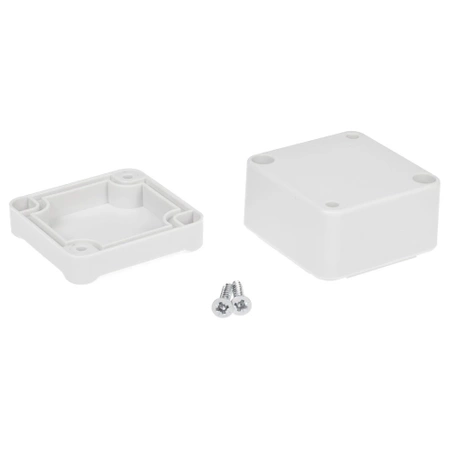

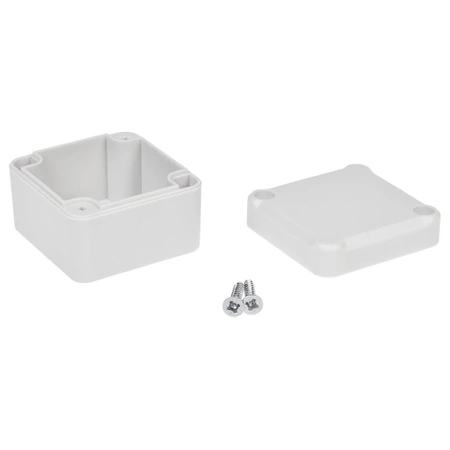

W zestawie
- Wkręt 3,5/20: 4 szt
Warto wiedzieć: Jak zaplanować wnętrze obudowy?
Wymiary zewnętrzne określają gabaryt obudowy, ale nie pokazują całej przestrzeni dostępnej dla podzespołów. Przy projektowaniu trzeba uwzględnić grubość ścianek, słupki montażowe, promienie narożników oraz miejsce na przewody.
Przed wykonaniem płytki PCB lub panelu warto pozostawić zapas montażowy i sprawdzić, czy złącza, elementy wysokie oraz wiązki przewodów nie kolidują z pokrywą i punktami mocowania.
Najczęściej zadawane pytania
Do zabudowy i mechanicznej ochrony układów elektronicznych, modułów oraz niewielkich urządzeń własnej konstrukcji.
Wymiary zewnętrzne wynoszą 57,1 mm × 63,2 mm × 36,7 mm.
Korpus wykonano z tworzywa ABS V0.
Nie. Jest to wariant bez uszczelki.
Tak. Otwory pod złącza, przełączniki i przewody należy wykonać narzędziami dobranymi do rodzaju tworzywa i grubości ścianek.
