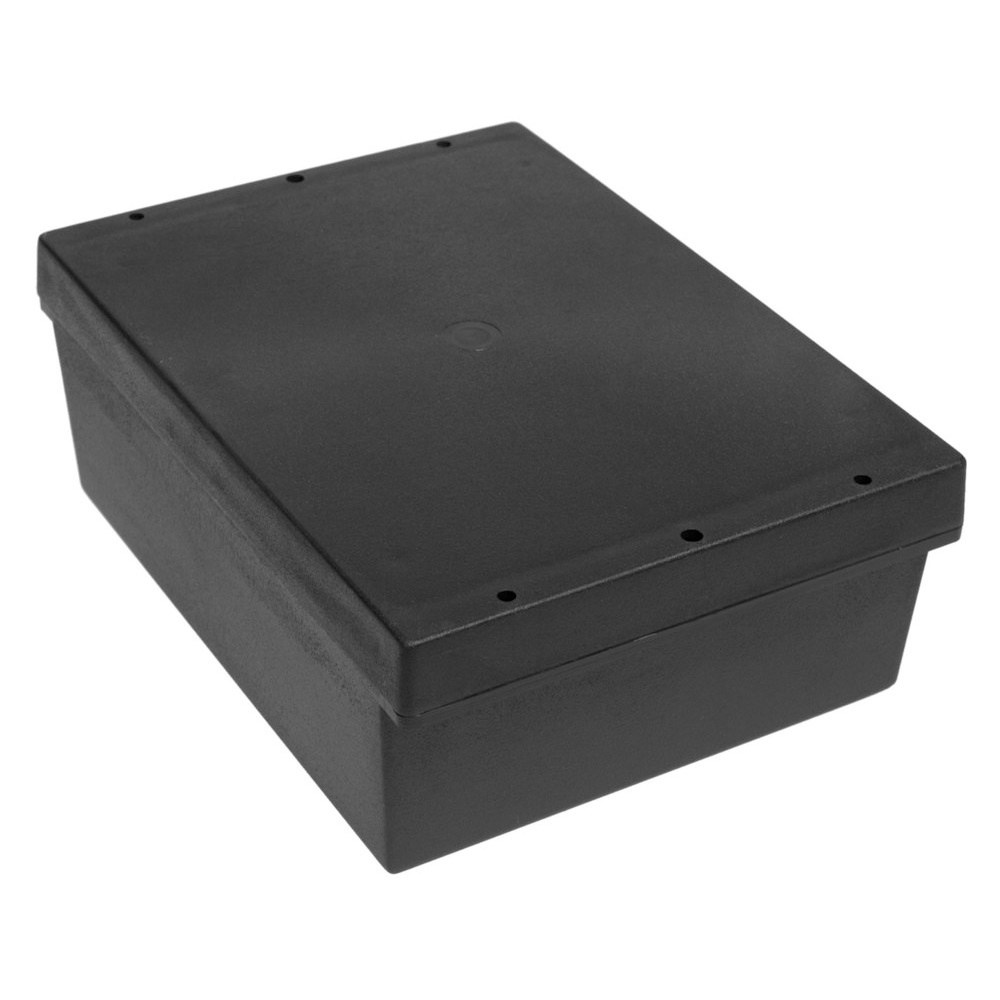

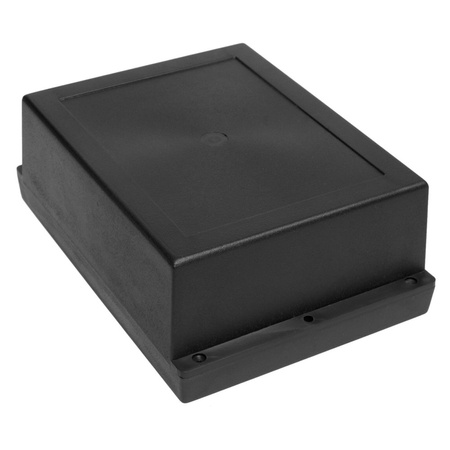

Obudowa hermetyczna z uszczelką do elektroniki 144,7 × 198,1 × 72,3 mm PS czarny KRADEX Z46AH
Szczelna obudowa z uszczelką do ochrony elektroniki 144,7 × 198,1 × 72,3 mm
Obudowa KRADEX Z46AH, wykonana z PS w czarnym kolorze, ma uszczelkę ograniczającą wnikanie pyłu i wody do wnętrza. Nadaje się do zabudowy sterowników, modułów pomiarowych i innych układów elektronicznych wymagających podwyższonej ochrony.
Ostateczna szczelność gotowego urządzenia zależy również od prawidłowego zamknięcia korpusu oraz sposobu wykonania otworów pod przewody, złącza i elementy obsługowe.
Najważniejsze cechy

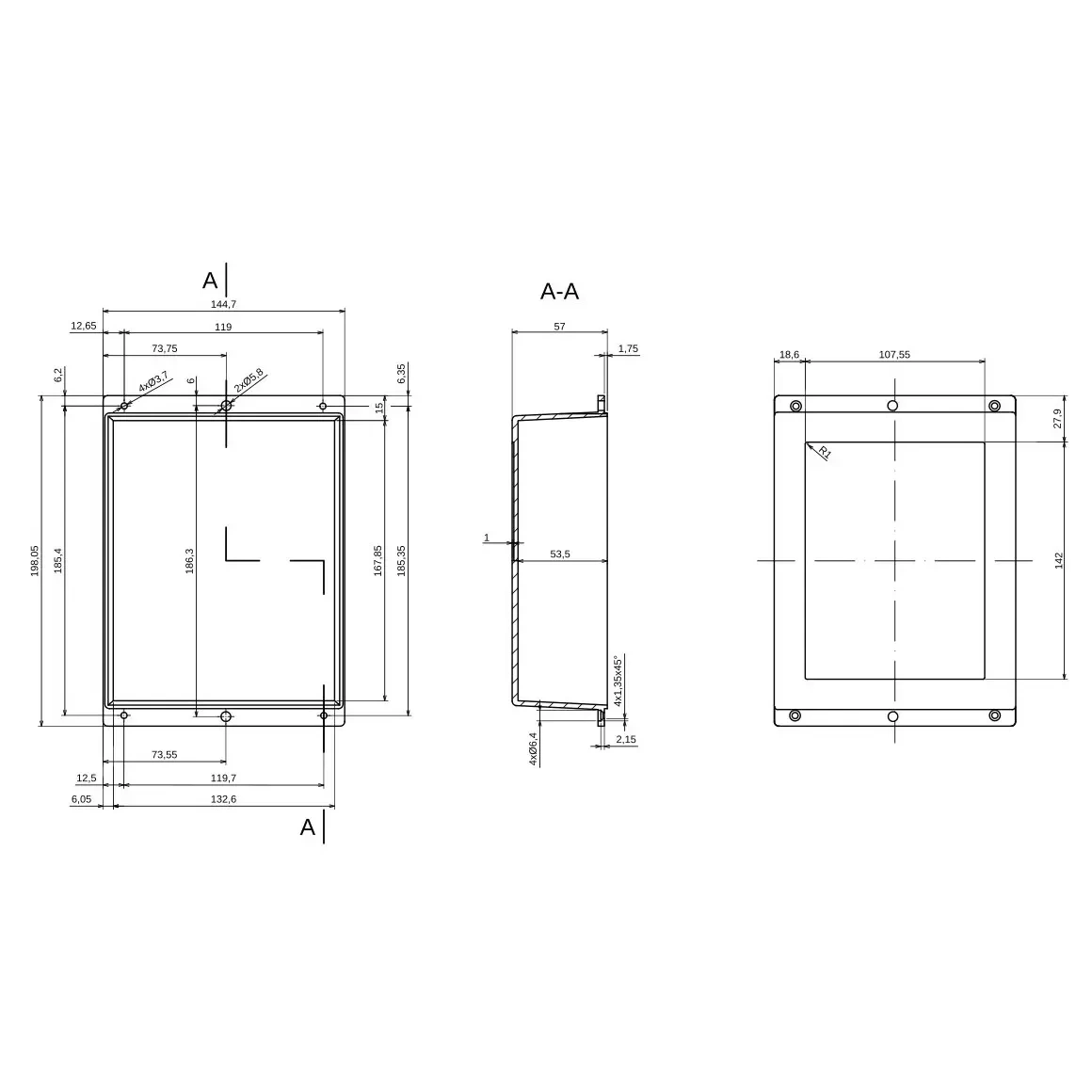

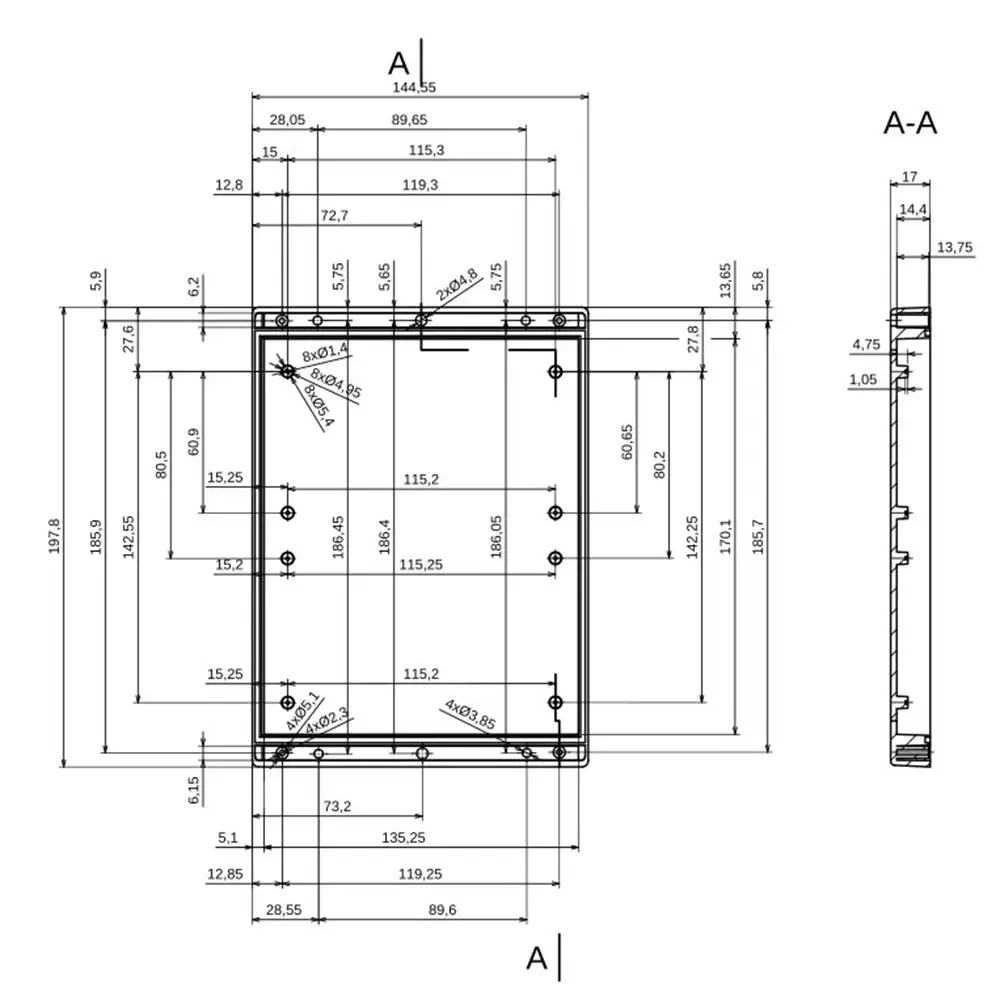

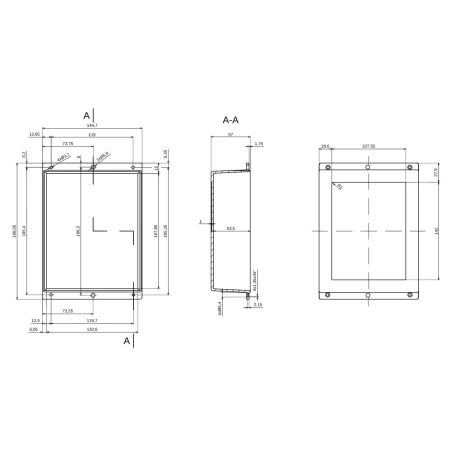

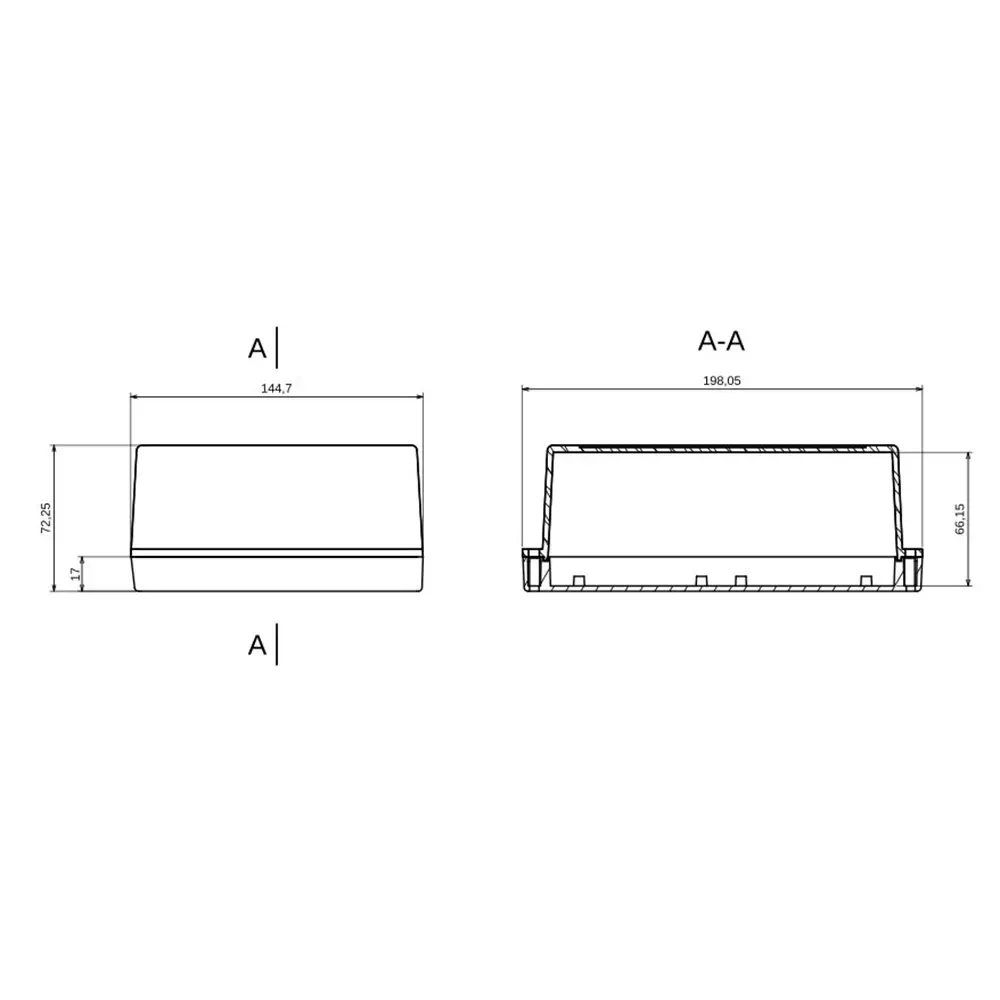

- Wymiary zewnętrzne: 144,7 × 198,1 × 72,3 mm
- Korpus wykonany z materiału PS
- Uszczelka ograniczająca wnikanie pyłu i wody
Zastosowanie
Obudowa może posłużyć do wykonania kompletnego urządzenia po dopasowaniu płytki, elementów obsługowych, złączy i sposobu mocowania.
- sterownik instalacyjny
- moduł czujnikowy
- obudowa elektroniki narażonej na pył lub wilgoć
Specyfikacja techniczna
- Model: Z46AH
- Producent: KRADEX
- Typ obudowy: uniwersalna
- Materiał: PS
- Kolor: czarny
- Szerokość: 144,7 mm
- Długość: 198,1 mm
- Wysokość: 72,3 mm
- Klasa szczelności: IP65
- Klasa odporności mechanicznej: IK07

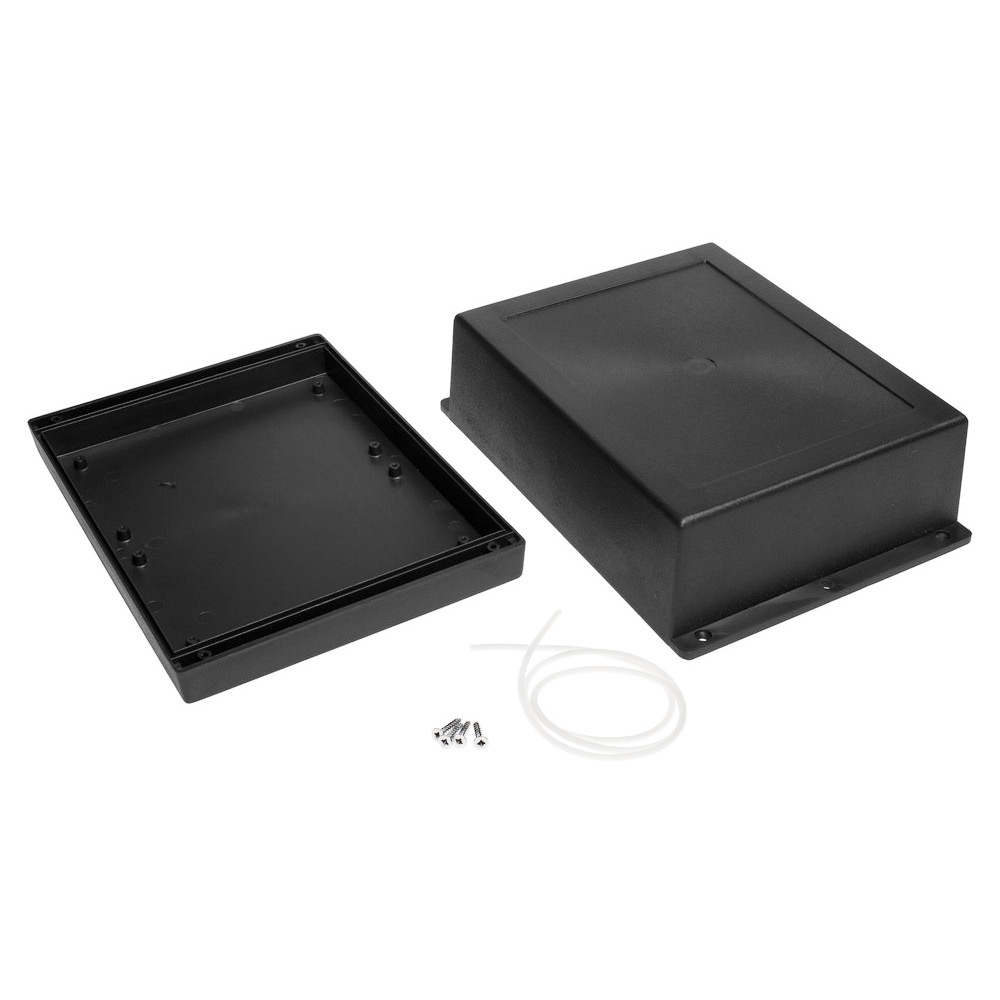

W zestawie
- Wkręt 3/16: 4 sztuki
Warto wiedzieć: Dlaczego obróbka wpływa na szczelność obudowy
Klasa szczelności dotyczy zamkniętej konstrukcji. Każdy otwór wykonany pod przewód, przycisk lub złącze tworzy nowe miejsce, przez które może przedostawać się pył albo woda.
Aby zachować możliwie wysoką ochronę, należy stosować odpowiednio dobrane przepusty, uszczelki i elementy panelowe oraz starannie zamknąć korpus.
Najczęściej zadawane pytania
Wymiary zewnętrzne wynoszą 144,7 × 198,1 × 72,3 mm.
Korpus wykonano z materiału PS.
Obudowa jest dostępna w czarnym kolorze.
Tak, jest to wariant wyposażony w uszczelkę.
Tak. Otwory pod przewody i elementy panelowe trzeba odpowiednio uszczelnić.
