Mocowanie transformatora toroidalnego Indel 20-100W – talerz dociskowy 50mm + podkładki gumowe

Mocowanie transformatora toroidalnego TST/TSTH Indel – talerz dociskowy + podkładki gumowe

Komplet do montażu transformatora toroidalnego to prosty, ale bardzo ważny element mechaniczny stosowany w zasilaczach liniowych, wzmacniaczach audio, urządzeniach laboratoryjnych oraz elektronice przemysłowej. Zestaw umożliwia bezpieczne i stabilne zamocowanie transformatorów toroidalnych Indel serii TST do obudowy urządzenia.

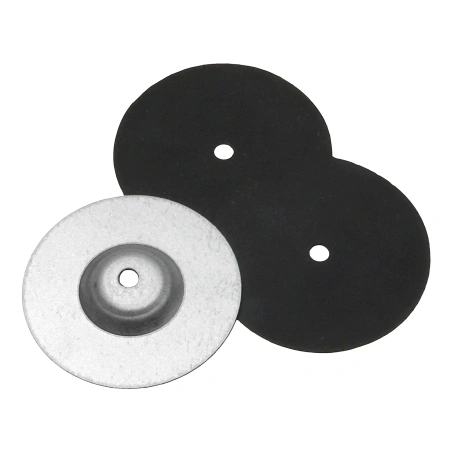

W skład zestawu wchodzi metalowy talerz dociskowy oraz dwie elastyczne podkładki gumowe, które izolują transformator od chassis urządzenia. Takie rozwiązanie pełni dwie istotne funkcje:

• tłumi drgania mechaniczne rdzenia transformatora
• redukuje przenoszenie wibracji na obudowę urządzenia

Dzięki temu ograniczony zostaje hałas mechaniczny (tzw. brzęczenie transformatora) oraz ryzyko luzowania się elementów montażowych podczas długiej pracy.

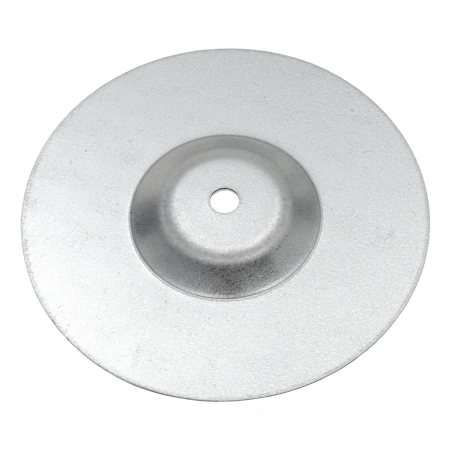

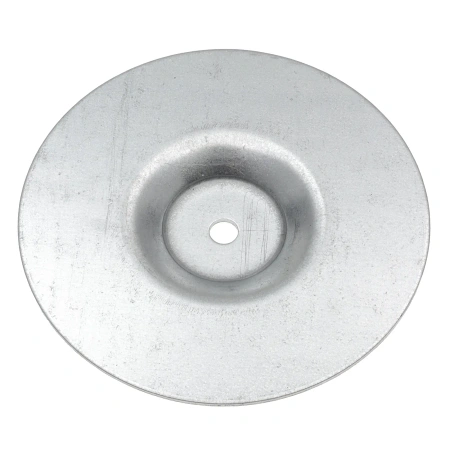

Metalowy talerz dociskowy posiada profilowane przetłoczenie, które zwiększa sztywność elementu i równomiernie rozkłada siłę docisku na powierzchni transformatora. W połączeniu z gumowymi podkładkami tworzy stabilny i bezpieczny system montażu stosowany w większości klasycznych transformatorów toroidalnych.

Zestaw pasuje do wielu transformatorów toroidalnych Indel stosowanych w:

• zasilaczach elektroniki analogowej
• wzmacniaczach audio Hi-Fi
• zasilaczach warsztatowych i laboratoryjnych
• urządzeniach automatyki i sterowania

To klasyczne i sprawdzone rozwiązanie montażowe stosowane w elektronice od wielu lat.

Specyfikacja techniczna

• typ produktu: zestaw mocowania transformatora toroidalnego - Rozmiar S
• kompatybilność: transformatory Indel TST, TSTH o mocy 20 - 100 W
• element dociskowy: stalowy talerz dociskowy
• średnica talerza dociskowego: 50 mm
• przetłoczenie stabilizujące mocowanie
• średnica otworu montażowego: 4 mm
• liczba podkładek gumowych: 2 sztuki
• średnica podkładek gumowych: 52 mm
• funkcja podkładek: tłumienie drgań i izolacja mechaniczna
• sposób montażu: śruba centralna przechodząca przez transformator

Praktyczne wskazówki montażowe

1. Nie dokręcaj transformatora zbyt mocno
Zbyt duży docisk może deformować gumowe podkładki i zwiększać przenoszenie drgań. Transformator powinien być stabilny, ale nie „ściśnięty”.

2. Użyj dodatkowej podkładki metalowej pod łbem śruby
Rozkłada ona nacisk na talerz dociskowy i poprawia stabilność montażu.

3. Zastosuj śrubę z nakrętką samokontrującą
W urządzeniach narażonych na drgania warto użyć nakrętki z wkładką nylonową.

4. Zadbaj o izolację od obudowy
Jeśli obudowa jest metalowa, upewnij się, że transformator nie ma kontaktu elektrycznego z chassis, chyba że konstrukcja urządzenia tego wymaga.

Transformator toroidalny pracuje w oparciu o zmienne pole magnetyczne rdzenia ferromagnetycznego. Pod wpływem tego pola materiał rdzenia minimalnie zmienia swoje wymiary. Zjawisko to nazywa się magnetostrykcją.

Zmiany te są bardzo małe, ale przy częstotliwości sieci 50 Hz powodują powstawanie drgań mechanicznych. Jeśli transformator jest zamocowany sztywno do metalowej obudowy, drgania mogą zostać wzmocnione i zamienić się w słyszalny dźwięk.

Dlatego stosuje się gumowe podkładki tłumiące, które działają jak element amortyzujący. Oddzielają transformator od obudowy i redukują przenoszenie drgań, co znacząco poprawia kulturę pracy urządzenia.
