Miniaturowy generator prostokątny 10 kHz...30 MHz - PCB do projektu AVT 1603
- Uzyskaj regulowany sygnał zegarowy do uruchamiania i testowania układów cyfrowych. AVT1603 A to płytka PCB do miniaturowego generatora z LTC1799; elementy kompletujesz osobno.

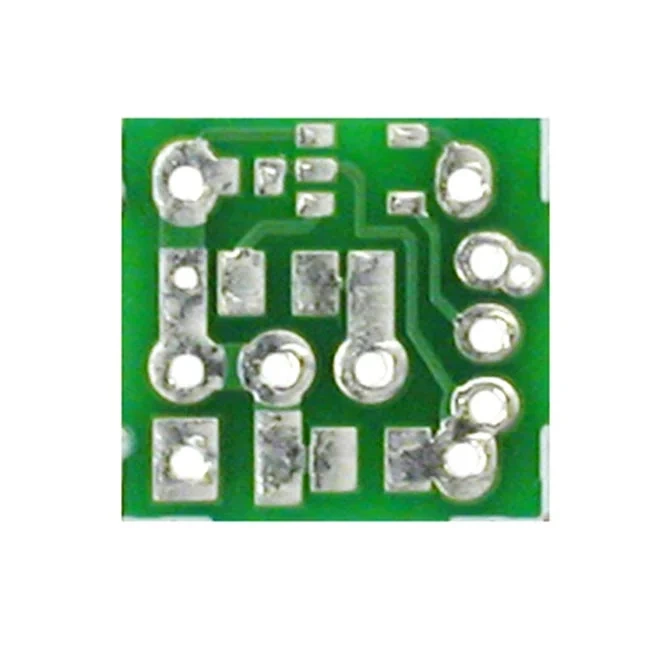

Miniaturowy generator prostokątny 10 kHz...30 MHz - płytka PCB do AVT1603
Płytka PCB do wykonania miniaturowego generatora sygnału zegarowego o płynnie ustawianej częstotliwości.
Miniaturowy generator sygnału zegarowego
AVT1603 to projekt regulowanego generatora przebiegu prostokątnego z układem LTC1799. Sprawdza się podczas uruchamiania i testowania układów cyfrowych, gdy potrzebny jest sygnał zegarowy o nietypowej częstotliwości, trudny do uzyskania z gotowego generatora scalonego o stałej wartości.
Częstotliwość ustawia się potencjometrem wieloobrotowym, a zworka na złączu J1 wybiera zakres pracy przez podział wyjścia 1/10/100. Wyjście J2 jest zgodne z układem pinów oscylatora w obudowie DIP8, co ułatwia użycie generatora w prototypowanym urządzeniu. Wersja A obejmuje samą płytkę PCB; układ LTC1799, potencjometr, elementy SMD i złącza trzeba skompletować osobno.
Karta techniczna
AVT1603
Miniaturowy generator przebiegu prostokątnego z układem LTC1799, płynną regulacją potencjometrem wieloobrotowym i wybieranym dzielnikiem częstotliwości wyjściowej.
| Wersja | A – płytka drukowana PCB |
| Funkcja | generator przebiegu prostokątnego / sygnału zegarowego |
| Układ generatora | LTC1799 |
| Zakres całkowity | 10 kHz...30 MHz |
| Podział :100 | 10 kHz...300 kHz, zwora J1 1-2 |
| Podział :10 | 100 kHz...3 MHz, bez zwory J1 |
| Bez podziału | 1 MHz...30 MHz, zwora J1 2-3 |
| Regulacja częstotliwości | potencjometr wieloobrotowy RV1 |
| Zasilanie | 2,7...5 V |
| Złącze wyjściowe | J2 zgodne z wyprowadzeniami oscylatora DIP8 |
| Płytka PCB | 11×11 mm |
Wersja
AVT1603 A – płytka PCB. Elementy elektroniczne, potencjometr wieloobrotowy, złącza i kołki precyzyjne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1: 3 kΩ, SMD 0603
- RV1: 100 kΩ, potencjometr wieloobrotowy
- C1: 100 nF, SMD 0603
- U1: LTC1799, SOT-23/5
- J1: listwa 3-pin, raster 2 mm
- J2: kołki precyzyjne
Notes
Częstotliwość sygnału wyjściowego zależy od sumy rezystancji R1 + RV1 podłączonej do wejścia SET układu LTC1799. Do dokładnego ustawienia częstotliwości najlepiej użyć miernika częstotliwości.
Zworka na J1 wybiera dzielnik częstotliwości. Zwarcie pinów 1-2 ustawia podział :100, brak zwory podział :10, a zwarcie pinów 2-3 wyłącza podział.
Płytka jest bardzo mała, dlatego montaż wymaga precyzji. W pierwszej kolejności warto wlutować elementy SMD, a dopiero później przygotować nietypowo montowany potencjometr RV1 i kołki J2.
Złącze J2 jest zgodne z oscylatorem w obudowie DIP8, co pozwala używać generatora jako zamiennika lub źródła zegara w prototypowanych układach cyfrowych. Trzeba jednak sprawdzić zgodność poziomów logicznych i dopuszczalną częstotliwość badanego układu.
Uwaga: Generator pracuje w zakresie 2,7...5 V. Przed podłączeniem do badanego układu trzeba sprawdzić napięcie zasilania, poziomy logiczne oraz wybrany zakres częstotliwości, aby nie przekroczyć parametrów wejścia zegarowego.
Najczęściej zadawane pytania
AVT1603 A zawiera wyłącznie płytkę PCB do projektu miniaturowego generatora z LTC1799. Do uruchomienia układu trzeba samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Układ generuje przebieg prostokątny, który może pełnić funkcję sygnału zegarowego dla uruchamianych lub testowanych układów cyfrowych.
Zakres wybiera się zworką na J1. Zwarcie 1-2 daje 10 kHz...300 kHz, brak zwory 100 kHz...3 MHz, a zwarcie 2-3 zakres 1 MHz...30 MHz.
Tak, do regulacji służy potencjometr wieloobrotowy RV1. Do precyzyjnego ustawienia wymaganej wartości najlepiej użyć miernika częstotliwości.
Złącze J2 jest zgodne z układem wyprowadzeń oscylatora w obudowie DIP8, więc ułatwia takie zastosowanie w prototypach. Przed podłączeniem trzeba sprawdzić napięcie pracy, poziomy logiczne i dopuszczalną częstotliwość badanego układu.
