Mini generator funkcyjny - KIT AVT 1327

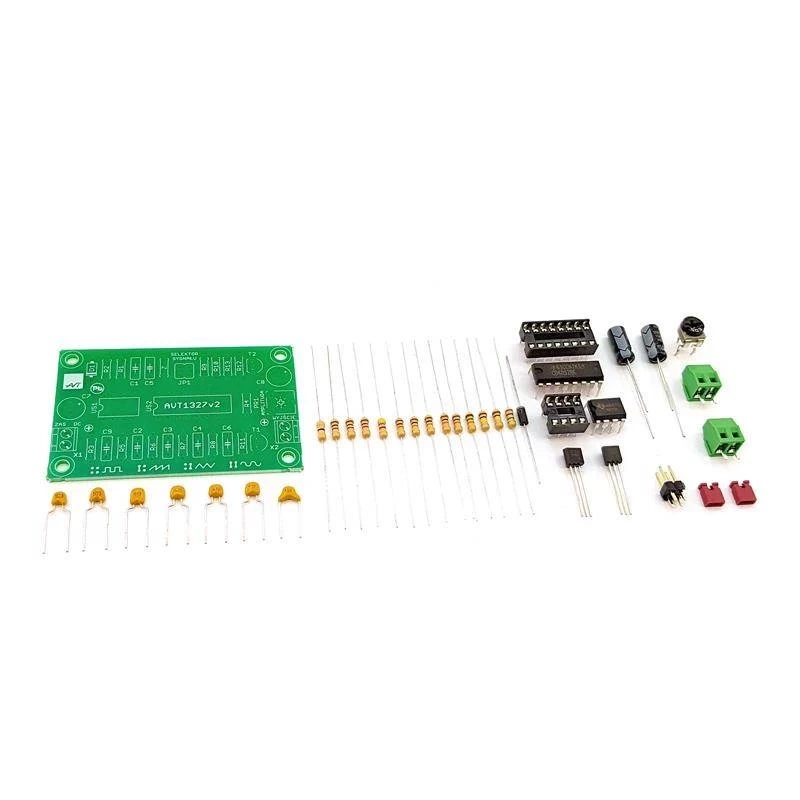

- KIT - zestaw do zlutowania. Zbiór podzespołów elektronicznych wraz z płytką drukowaną i (jeśli projekt zawiera) zaprogramowanym mikrokontrolerem.
Do pobrania:
Downloads:
Technical documentation [AVT1327 Miniature function generator]

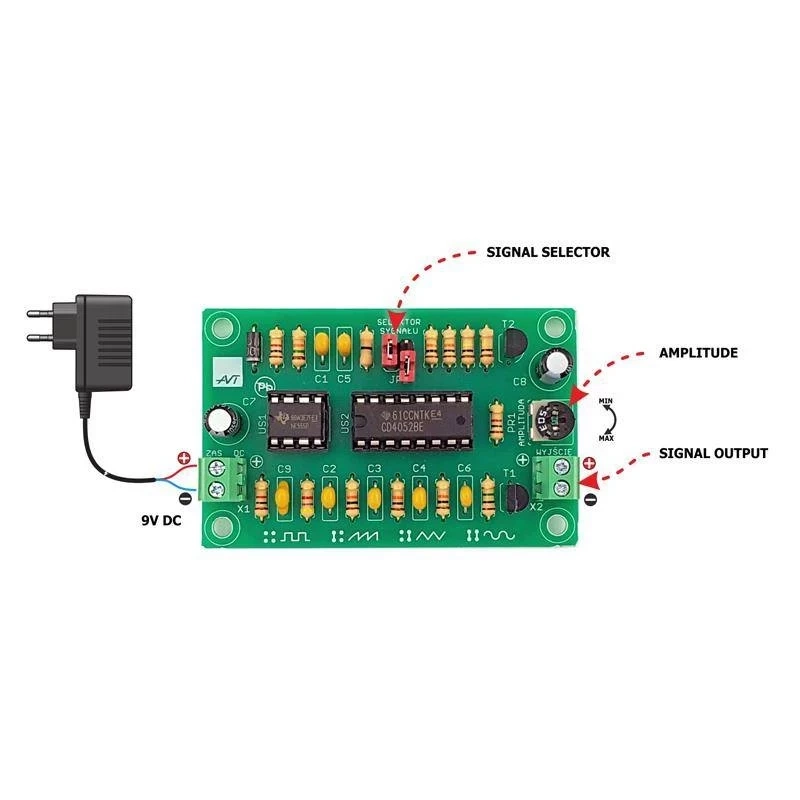

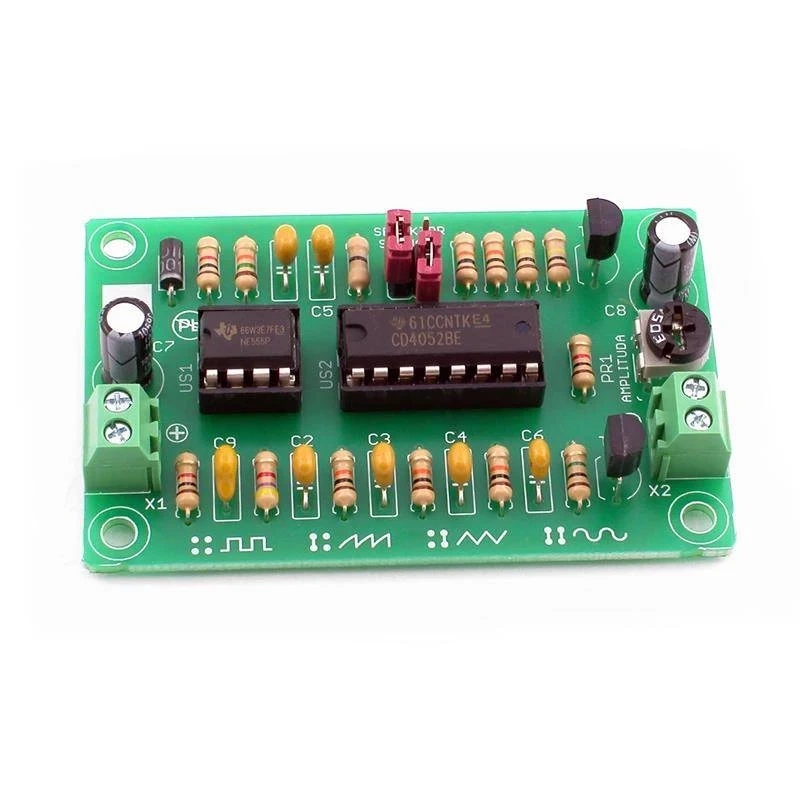

Za pomocą nieśmiertelnego timera 555 można łatwo skonstruować generator kilku rodzajów sygnałów, mogący pracować, jako generator funkcyjny. Moduł generuje przebiegi: prostokątny, piłokształtny, trójkątny i sinusoidalny. Ograniczeniem jest możliwość pracy tylko z jedną dobraną wcześniej częstotliwością, ale zaletę stanowi niebywała prostota układu. Podstawowym zastosowaniem prezentowanego układu będzie praca w warsztacie elektronika w postaci stacjonarnej lub przenośnej.
Wybrane parametry:
- częstotliwość ok. 1kHz
- sygnały wyjściowe generatora: prostokąt, piła, trójkąt lub sinus
- przebieg prostokątny o wypełnieniu około 50%
- płynnie regulowane napięcie wyjściowe
- zasilanie: 5 ÷ 10 VDC / 10 mA

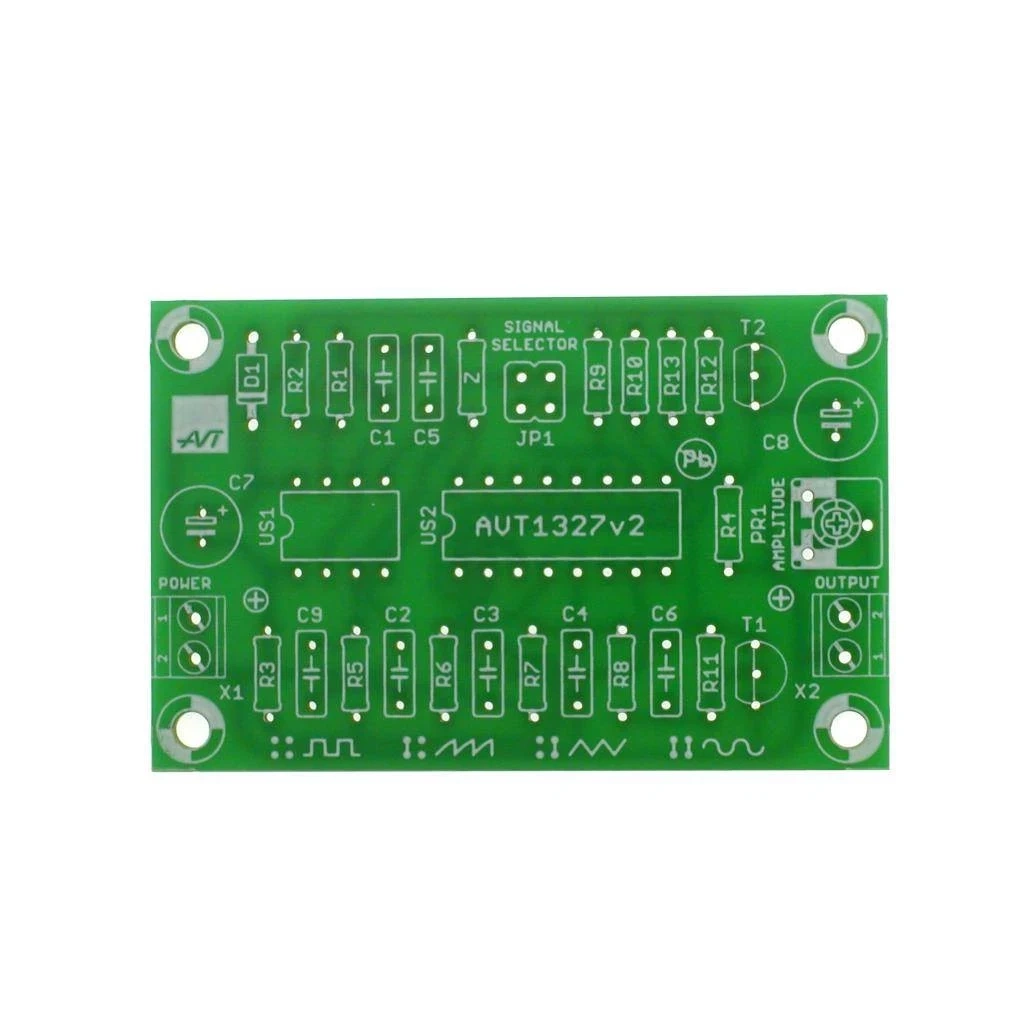

- wymiary płytki: 41×64 mm
Projekt AVT 1327 EP 10/01
