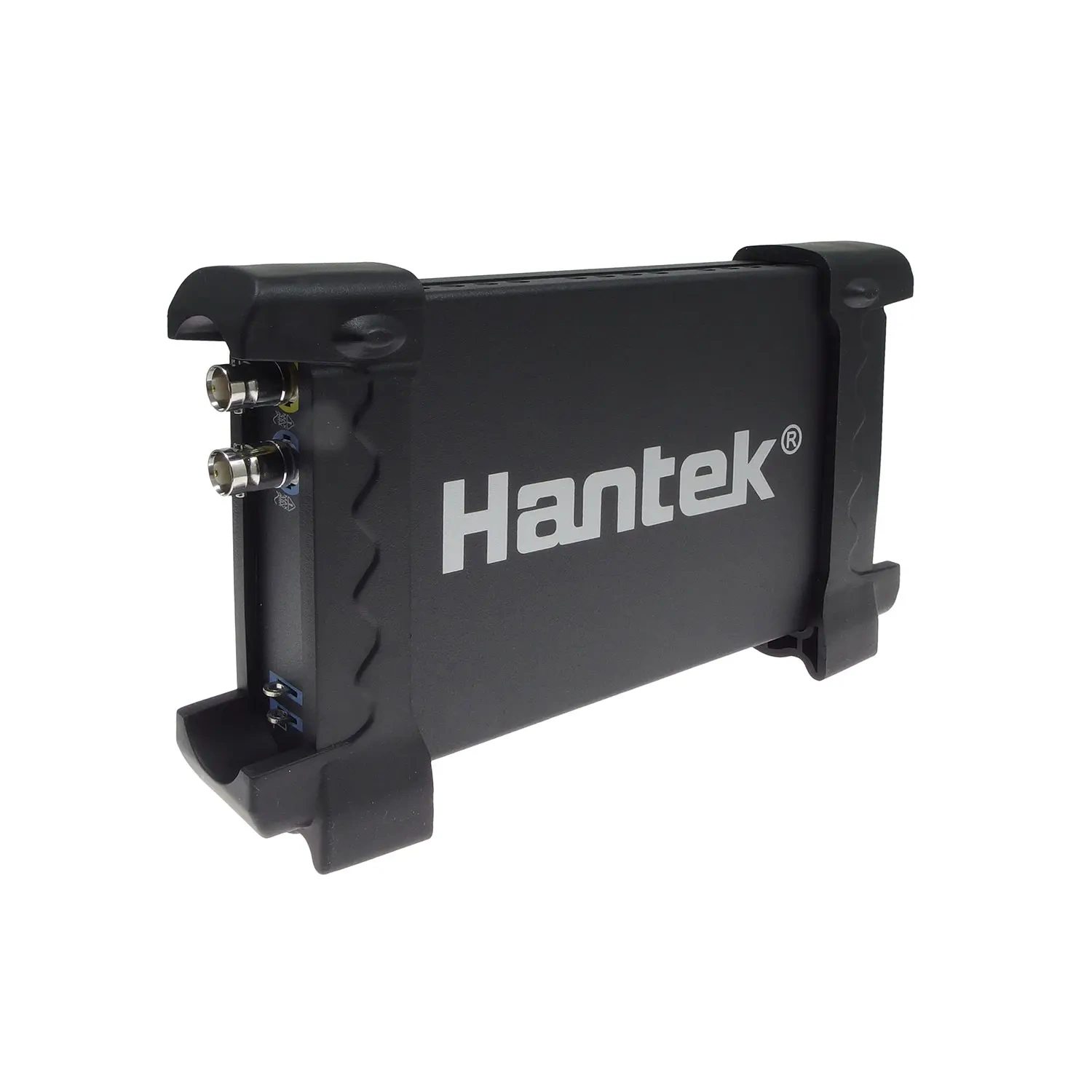

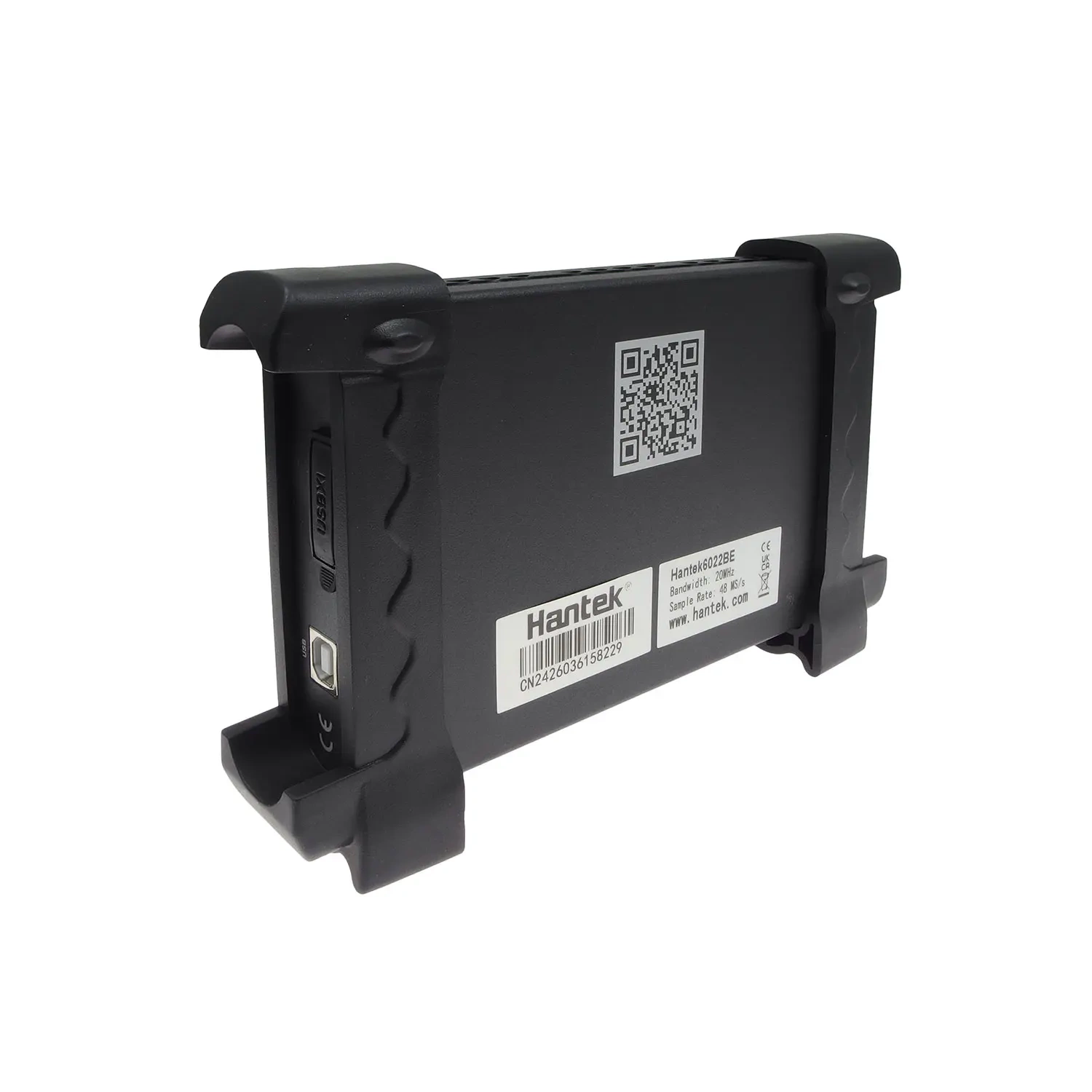

Oscyloskop komputerowy 2x20 MHz zasilany z portu USB

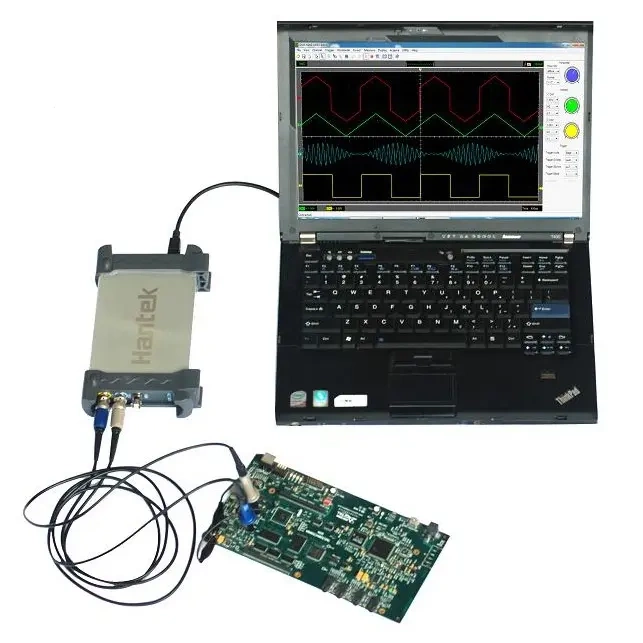

Przyrząd nie ma wyświetlacza ani pokręteł: przebieg trafia przez USB 2.0 do programu na komputerze, stamtąd pochodzi też zasilanie. Rezygnacja z ekranu i zasilacza daje obudowę o wymiarach 205 × 120 × 35 mm, którą można wozić w torbie razem z laptopem, a wykres ogląda się na monitorze o rozdzielczości nieporównanie większej niż ekran przyrządu stacjonarnego.

Zakres zastosowań wyznacza pasmo. 20 MHz i próbkowanie 48 MSa/s wystarczają do sygnałów audio, zasilaczy, wolnych magistral i układów z mikrokontrolerem taktowanym pojedynczymi megahercami, natomiast szybkie zbocza cyfrowe wymagają przyrządu o szerszym paśmie. Obudowa jest wykonana z anodyzowanego aluminium, które odprowadza ciepło lepiej niż tworzywo.

Zastosowania

• pomiary w układach audio i zasilaczach liniowych
• obserwacja sygnałów w układach z mikrokontrolerem o niskim taktowaniu
• praca w terenie z laptopem, bez gniazda sieciowego
• nauka obsługi oscyloskopu i zajęcia laboratoryjne
• analiza widma przez FFT na ekranie komputera

Specyfikacja techniczna

Tor analogowy

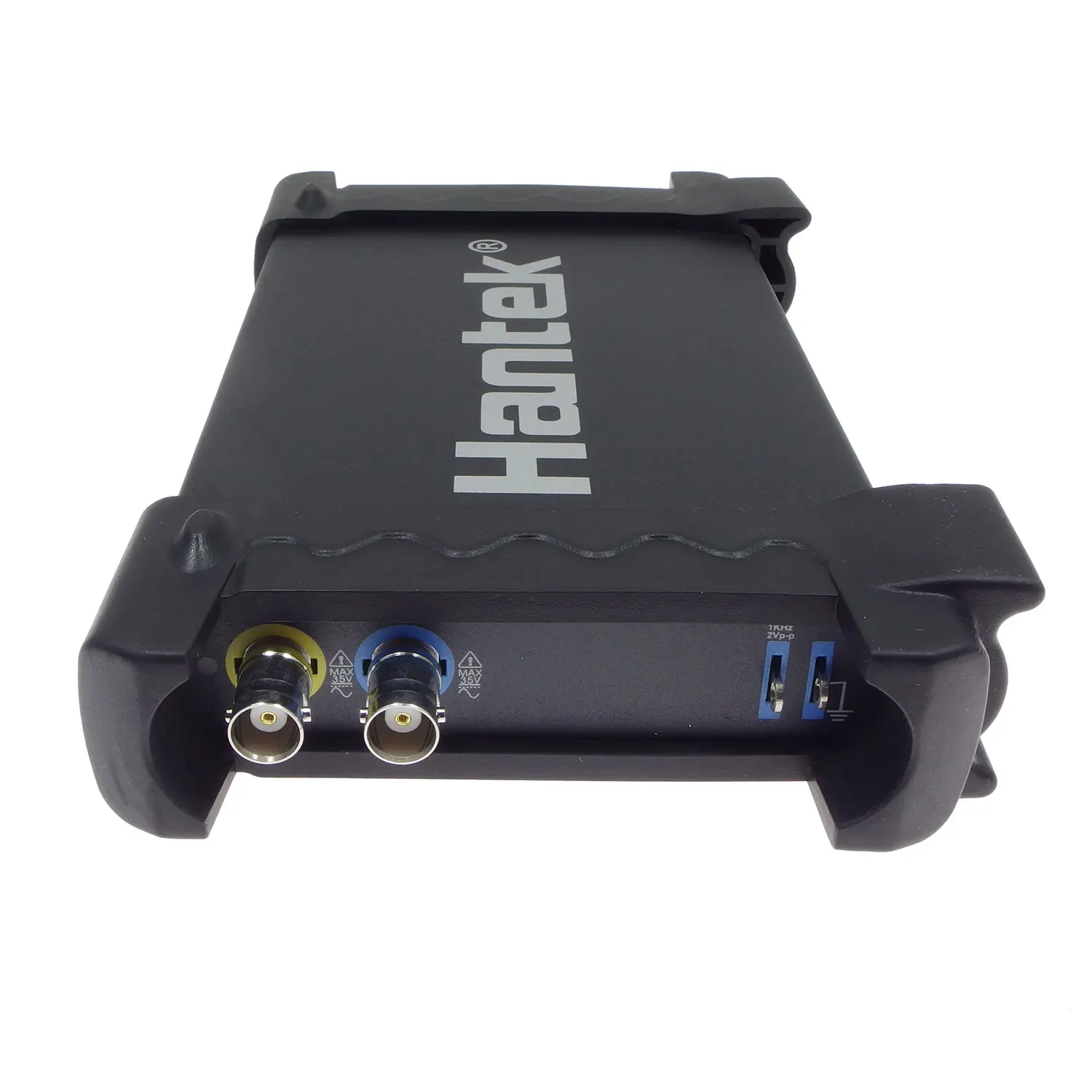

• liczba kanałów: 2
• pasmo: 20 MHz
• zakres wzmocnienia: 20 mV do 5 V
• rozdzielczość pionowa: 8 bitów
• impedancja wejściowa: 1 MΩ, 25 pF
• sprzężenie: DC
• zabezpieczenie wejścia: diodowe
• dokładność DC: ±3%

Akwizycja i wyzwalanie

• częstotliwość próbkowania: 48 MSa/s
• bufor: 1 M
• podstawa czasu: 4 ns do 5 ks
• tryby wyzwalania: automatyczny, normalny, pojedynczy
• wyzwalanie: zbocze narastające lub opadające, źródło CH1 lub CH2
• wyzwalanie przed i po zdarzeniu: 0 do 100%

Funkcje i obsługa

• pomiary automatyczne: 23, z funkcją PASS/FAIL

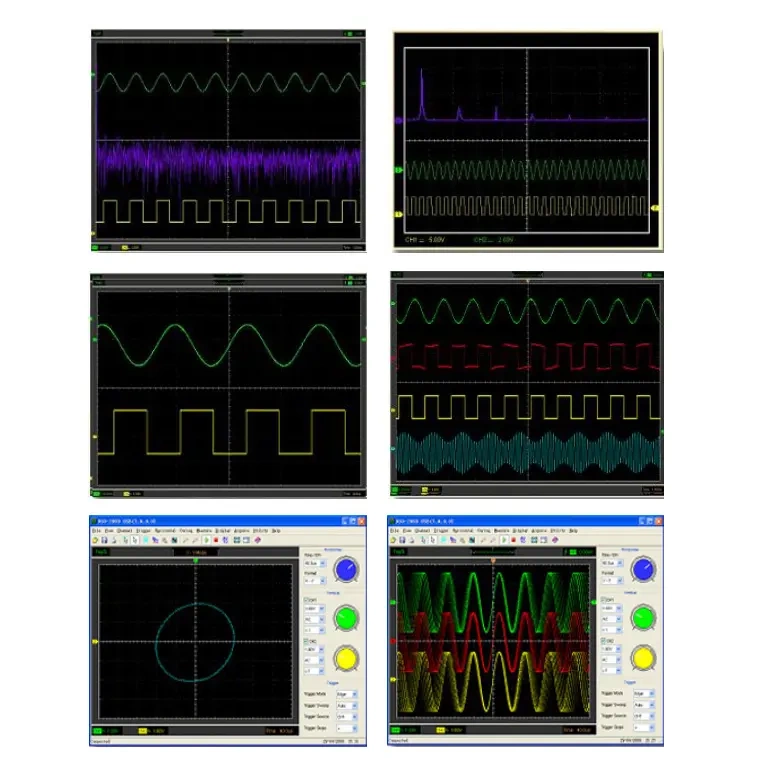

• operacje matematyczne: +, -, ×, ÷, FFT
• tryb X-Y: tak

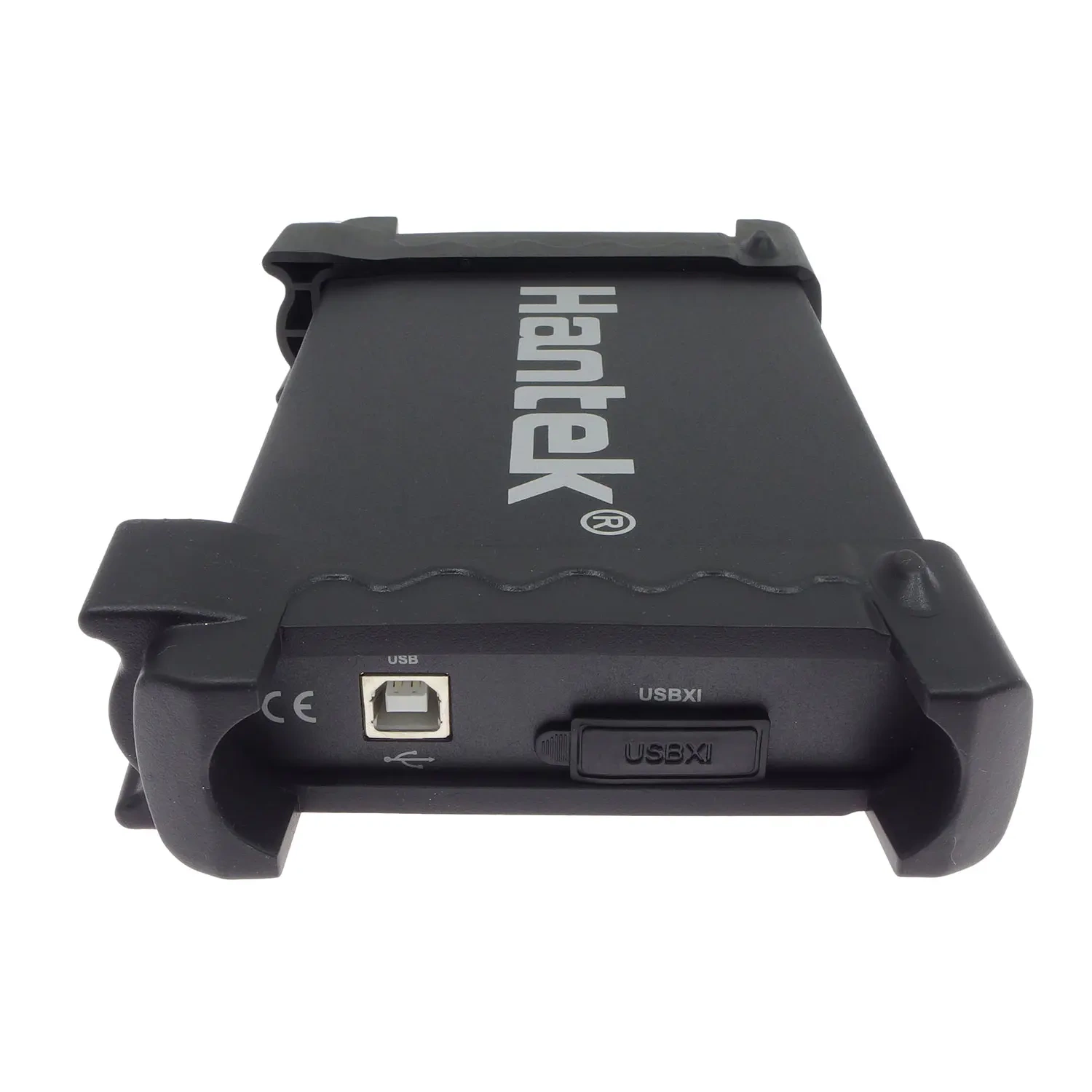

• komunikacja i zasilanie: USB 2.0, bez zasilacza zewnętrznego

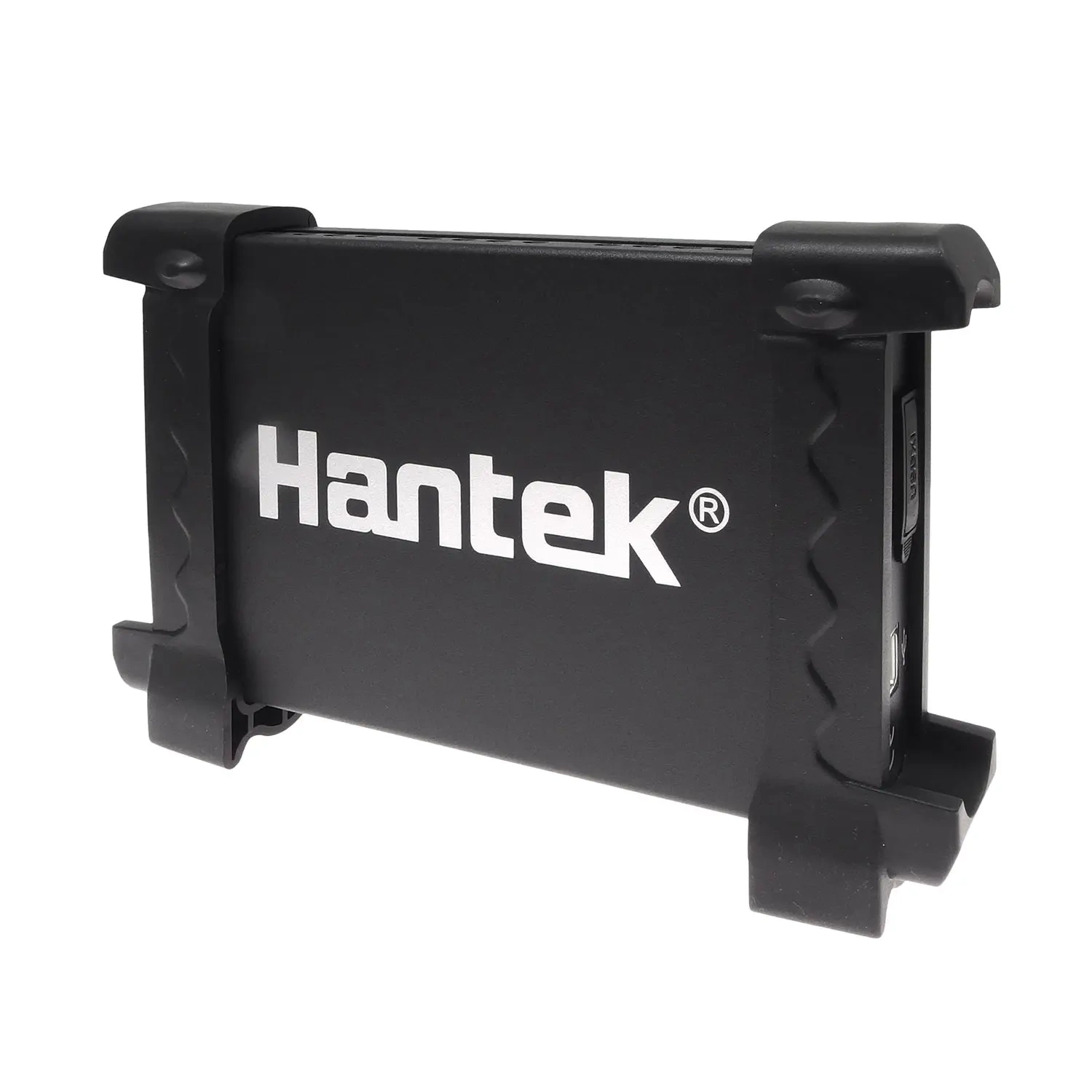

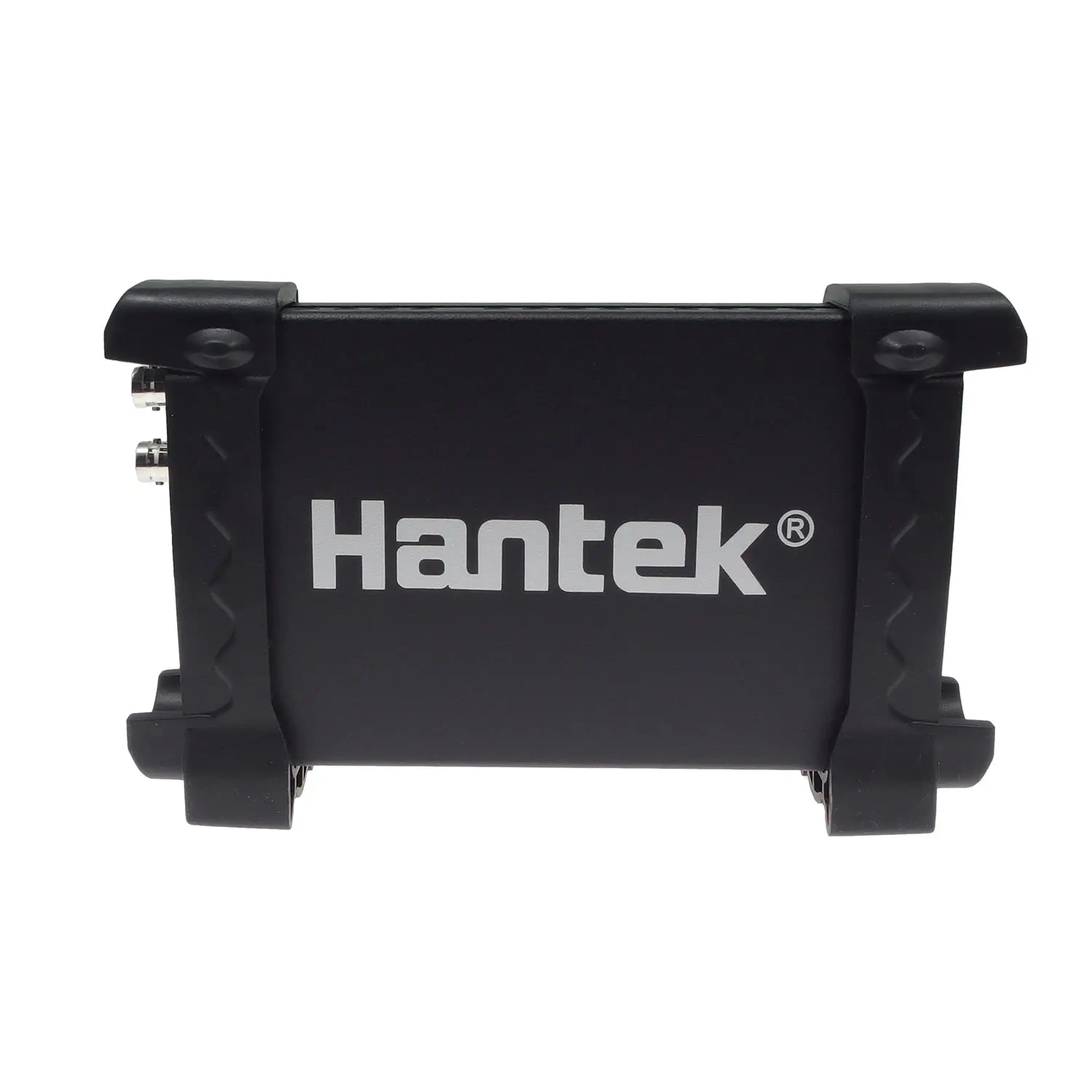

• obudowa: anodyzowane aluminium, 205 × 120 × 35 mm

W zestawie

• oscyloskop Hantek 6022BE
• sondy pomiarowe
• kabel USB
• oprogramowanie
• instrukcja obsługi

Co ogranicza oscyloskop o próbkowaniu 48 MSa/s

Twierdzenie o próbkowaniu wymaga co najmniej dwóch próbek na okres, ale to granica teoretyczna, przy której z sinusa zostaje zygzak. Do czytelnego obrazu przyjmuje się dziesięć próbek na okres, co przy 48 MSa/s daje sensowny podgląd sygnałów do około 5 MHz, mimo deklarowanego pasma toru 20 MHz.

Ta rozbieżność między pasmem analogowym a częstotliwością próbkowania jest typowa dla oscyloskopów komputerowych z niższej półki i warto ją znać przed zakupem. Przy sygnałach powtarzalnych oprogramowanie może składać obraz z wielu przebiegów, ale zdarzenie jednorazowe zostanie zarejestrowane wyłącznie z rzeczywistą rozdzielczością 48 MSa/s.
