Gniazdo mini USB B do montażu powierzchniowego SMD na płytce PCB

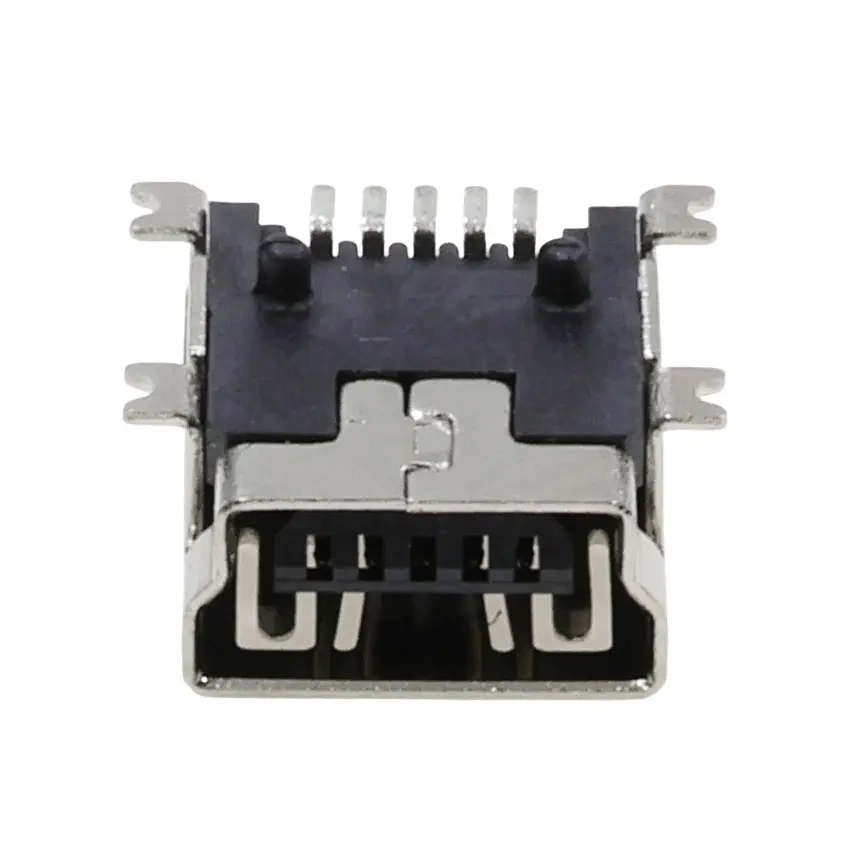

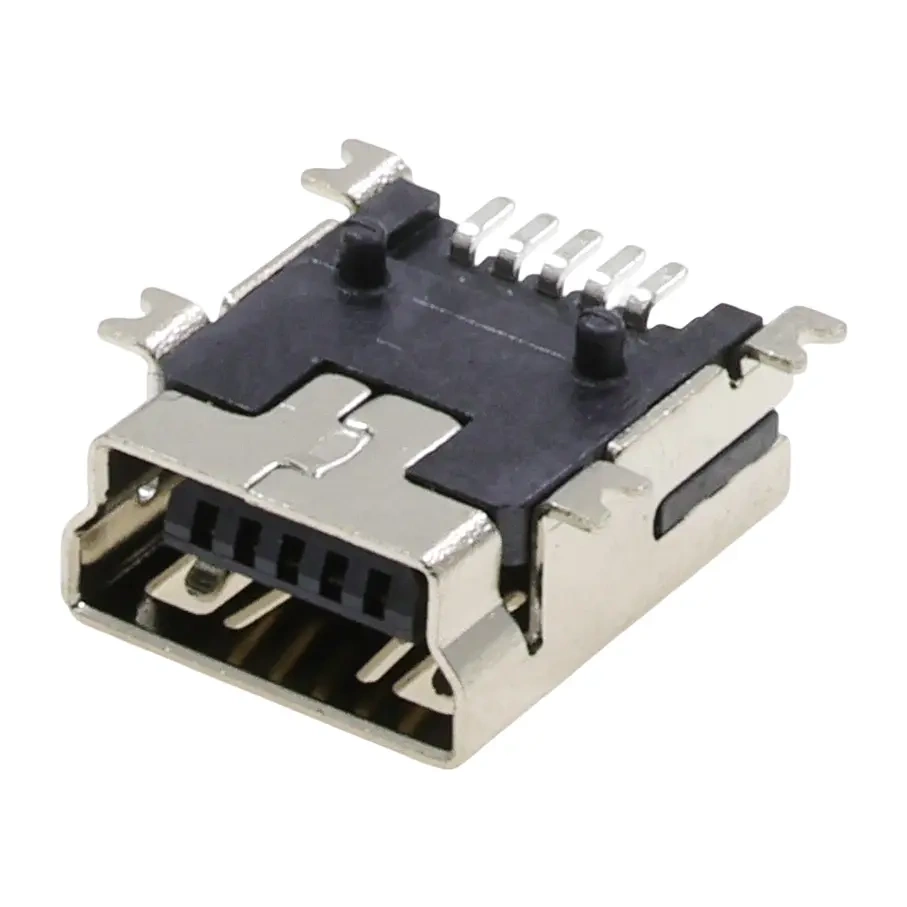

Gniazdo mini USB B przeznaczone do montażu powierzchniowego
Gniazdo mini USB B w wykonaniu SMD umożliwia wprowadzenie portu USB do niewielkiego urządzenia elektronicznego. Montaż powierzchniowy ogranicza liczbę otworów technologicznych w płytce.
Najważniejsze cechy
- Miniaturowy format odpowiedni do kompaktowych urządzeń
- Montaż powierzchniowy SMD
- Przeznaczenie do integracji z płytką PCB
Zastosowanie
Złącze nadaje się do modułów, sterowników i urządzeń przenośnych wykorzystujących port mini USB B.
Specyfikacja techniczna
- Typ złącza: gniazdo mini USB B
- Sposób montażu: SMD
Warto wiedzieć

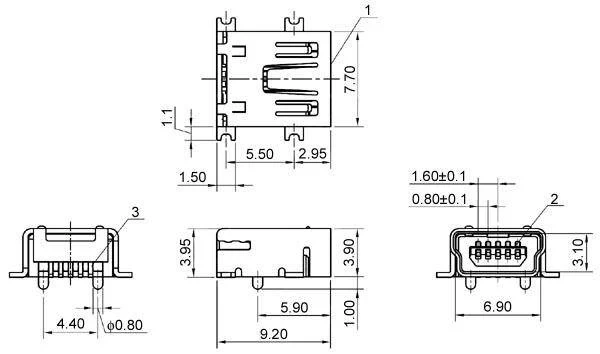

Footprint powinien uwzględniać zarówno pola sygnałowe, jak i elementy mocujące obudowę złącza. Poprawne podparcie mechaniczne ogranicza obciążanie drobnych wyprowadzeń.
Najczęściej zadawane pytania
Nie. Jest przeznaczone do montażu powierzchniowego na płytce drukowanej.
Stabilizują złącze i przejmują część sił powstających podczas wkładania oraz wyjmowania wtyku.
Nie. Są to różne formaty złączy i nie są wzajemnie zamienne.
Należy porównać footprint, orientację portu i położenie złącza względem krawędzi płytki.
Tak. Wyprowadzenia i punkty mocujące należy przylutować do odpowiednich pól PCB.
