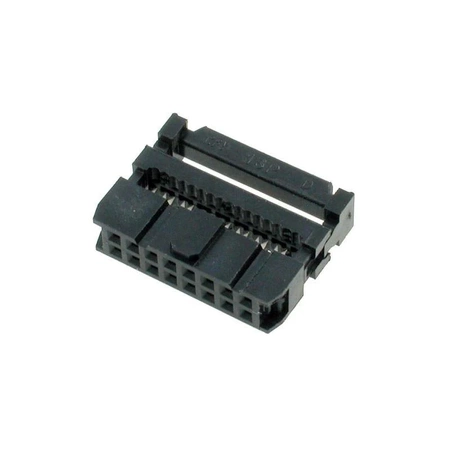

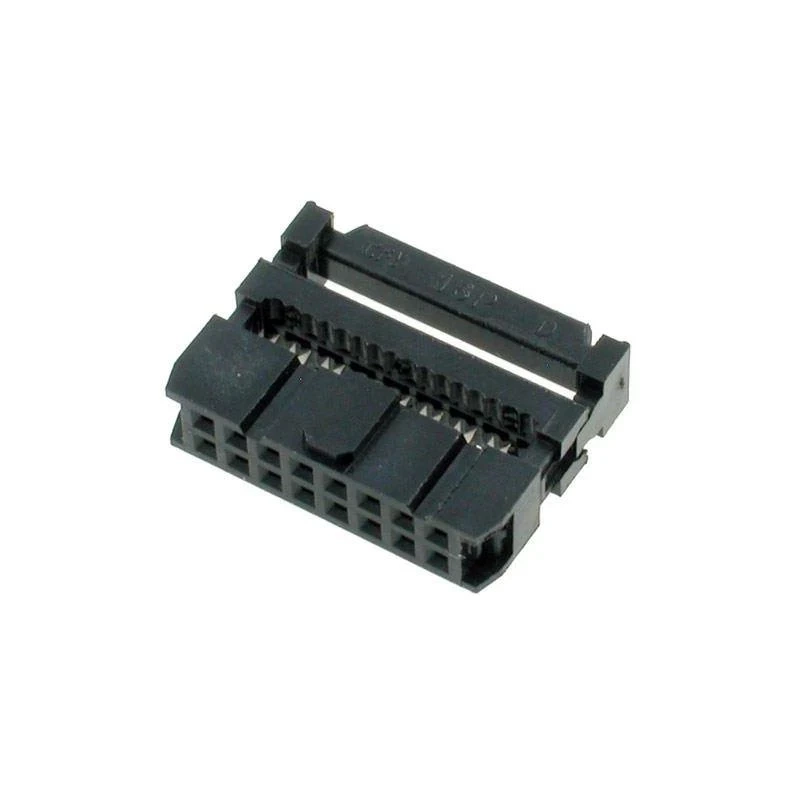

Gniazdo IDC Z-FC16 do taśmy AWG28, 16 styków, raster przewodów 1,27 mm
Gniazdo zaciskane IDC do przewodu taśmowego 16-żyłowego – Z-FC16
Gniazdo Z-FC16 służy do wykonywania rozłącznych połączeń na przewodzie taśmowym AWG28. Konstrukcja zaciskana pozwala zamontować złącze bez lutowania poszczególnych żył, a odciążenie przewodu ogranicza ryzyko jego wyrwania z korpusu.
Najważniejsze cechy
- Montaż na taśmie: szybkie zaciskanie wszystkich żył jednocześnie
- Odciążenie przewodu: element zabezpieczający taśmę przed wyrwaniem
- Połączenie rozłączne: wygodny serwis i wymiana modułów
Zastosowanie
Gniazdo sprawdzi się w połączeniach modułów elektronicznych, płytek sterujących, interfejsów serwisowych i urządzeń wykorzystujących przewody taśmowe.
Specyfikacja techniczna
- Liczba styków: 16
- Przewód: taśma AWG28
- Rozstaw żył: 1,27 mm
- Sposób montażu: zaciskany IDC
Warto wiedzieć
Przed zaciśnięciem warto sprawdzić położenie żyły oznaczonej kolorem. Zachowanie tej samej orientacji na obu końcach taśmy ułatwia prawidłowe przyporządkowanie sygnałów.
Najczęściej zadawane pytania
Gniazdo jest przeznaczone do 16-żyłowej taśmy AWG28 o rozstawie żył 1,27 mm.
Nie. Złącze zaciska się bezpośrednio na przewodzie taśmowym.
Tak. Konstrukcja zawiera zabezpieczenie ograniczające ryzyko wyrwania taśmy.
Nadaje się do rozłącznych połączeń pomiędzy modułami, płytkami i przewodami taśmowymi.
Trzeba zachować właściwą orientację taśmy i równomiernie docisnąć złącze na całej szerokości.
