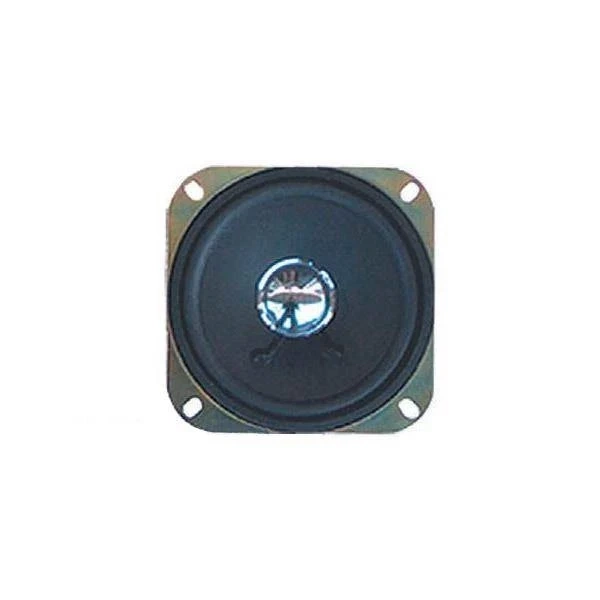

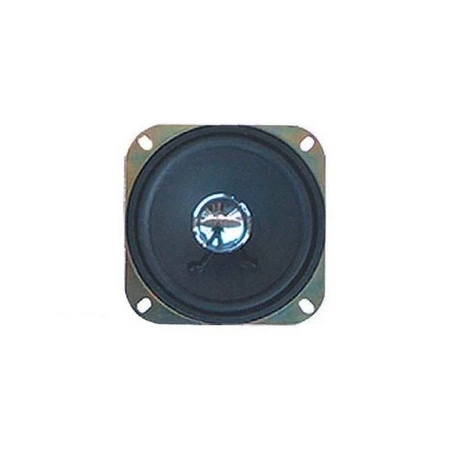

Głośnik 20 W, 8 om

Głośnik szerokopasmowy o mocy 20 W i paśmie 100–15000 Hz, przeznaczony do zabudowy w kolumnie albo obudowie urządzenia. Wymiar 102 × 102 mm i wysokość 35 mm określają miejsce potrzebne w obudowie.

Impedancja 8 om musi odpowiadać wyjściu wzmacniacza — podłączenie głośnika o niższej impedancji niż przewiduje układ zwiększa prąd wyjściowy i grozi przegrzaniem stopnia końcowego. Moc podana dla przetwornika to wartość, przy której pracuje on w sposób ciągły bez uszkodzenia.

Specyfikacja techniczna

• typ: głośnik szerokopasmowy
• moc: 20 W
• impedancja: 8 om
• wymiary: 102 × 102 mm
• wysokość: 35 mm
• pasmo przenoszenia: 100–15000 Hz
• rozstaw otworów montażowych: 115 mm
• oznaczenie: YD103-60-8

Gdzie się sprawdzi

• obudowy urządzeń audio i radioodbiorniki
• naprawa i wymiana uszkodzonego przetwornika
• konstrukcje własne — wzmacniacze i głośniki

Przy doborze na wymianę trzeba zgadzać się w trzech rzeczach: impedancji, mocy i wymiarach montażowych. Moc wyższa niż w oryginale nie szkodzi, natomiast niższa impedancja obciąża wzmacniacz mocniej, niż przewidział konstruktor.
