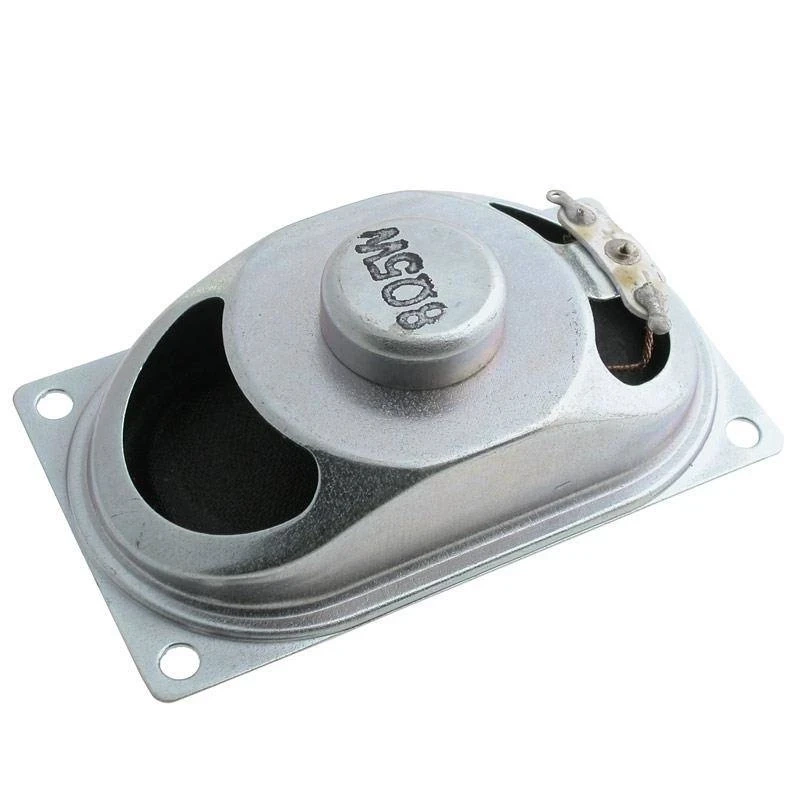

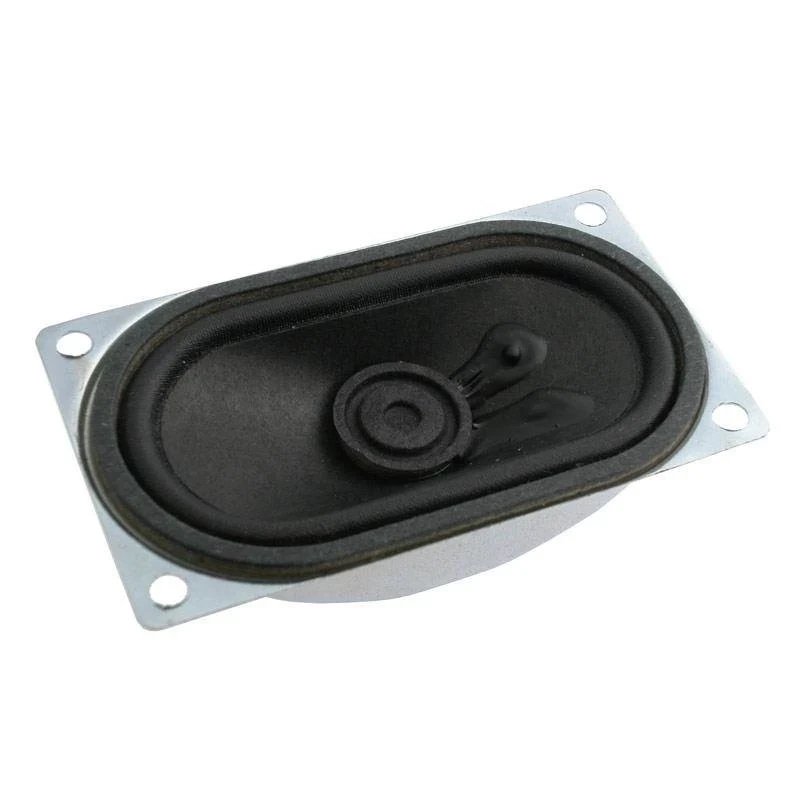

Głośnik miniaturowy 5 W, 8 om

Przetwornik o mocy 5 W i impedancji 8 om, przeznaczony do zabudowy w urządzeniu — sygnalizacji, komunikatach głosowych i prostych układach audio. Wymiar 70 × 40 mm i wysokość 24 mm określają miejsce potrzebne w obudowie.

Impedancja 8 om musi odpowiadać wyjściu wzmacniacza — podłączenie głośnika o niższej impedancji niż przewiduje układ zwiększa prąd wyjściowy i grozi przegrzaniem stopnia końcowego. Moc podana dla przetwornika to wartość, przy której pracuje on w sposób ciągły bez uszkodzenia.

Membrana papierowa daje cieplejsze brzmienie w zakresie średnich tonów i jest lżejsza od tworzywa, ale gorzej znosi wilgoć.

Specyfikacja techniczna

• typ: głośnik miniaturowy
• moc: 5 W
• impedancja: 8 om
• wymiary: 70 × 40 mm
• wysokość: 24 mm
• materiał membrany: papier
• oznaczenie: YD7040

Gdzie się sprawdzi

• obudowy urządzeń audio i radioodbiorniki
• naprawa i wymiana uszkodzonego przetwornika
• konstrukcje własne — wzmacniacze i głośniki

Przy doborze na wymianę trzeba zgadzać się w trzech rzeczach: impedancji, mocy i wymiarach montażowych. Moc wyższa niż w oryginale nie szkodzi, natomiast niższa impedancja obciąża wzmacniacz mocniej, niż przewidział konstruktor.
