egulator oświetlenia halogenowego LS7631 - PCB do projektu AVT 1457
- Steruje jasnością oświetlenia halogenowego jednym przyciskiem, z triakiem BT138/600, układem LS7631 i trzema trybami pracy wybieranymi zworką. Wersja A zawiera płytkę PCB.
Regulator oświetlenia halogenowego – ściemniacz z jednym przyciskiem AVT1457
Płytka pozwala zbudować regulator jasności lamp halogenowych sterowany jednym przyciskiem chwilowym.
Ściemniacz do lamp halogenowych i obciążeń indukcyjnych
AVT1457 pozwala zbudować regulator oświetlenia halogenowego, w którym włączanie, wyłączanie oraz płynna zmiana jasności odbywają się za pomocą jednego przycisku chwilowego. Układ sterujący LS7631 współpracuje z triakiem BT138/600, regulując przepływ prądu przez obciążenie.
Regulator może pracować z lampą dołączoną bezpośrednio do ściemniacza albo z transformatorem zasilającym żarówki halogenowe 12 V. Zworka J1 pozwala wybrać sposób działania przycisku, w tym pracę z pamięcią ostatnio ustawionej jasności albo sterowanie rozjaśnianiem i ściemnianiem w różnych sekwencjach.
Karta techniczna
AVT1457
Regulator oświetlenia halogenowego do płynnego sterowania jasnością lampy za pomocą jednego przycisku.
| Wersja | A – płytka PCB |
| Typ projektu | regulator / ściemniacz oświetlenia halogenowego |
| Zastosowanie | płynna regulacja natężenia oświetlenia elektrycznego |
| Obsługa użytkownika | jeden przycisk do włączania, wyłączania i regulacji jasności |
| Regulacja jasności | płynna, przez krótkie i długie naciśnięcia przycisku |
| Tryby pracy | 3 tryby wybierane zworką |
| Tryb bez zworki | włączanie i wyłączanie z pamięcią ostatnio ustawionej jasności |
| Tryb zworki A | krótkie naciśnięcie włącza lub wyłącza pełną moc; przytrzymanie reguluje jasność |
| Tryb zworki B | krótkie naciśnięcie włącza lub wyłącza pełną moc; regulacja jasności odbywa się etapowo w jednym kierunku do zmiany skrajnego poziomu |
| Pamięć jasności | tak, w trybie bez zworki |
| Miękki start żarówki | tak, układ sterujący ogranicza niekorzystne warunki włączania zimnego włókna |
| Element wykonawczy | triak |
| Typ obsługiwanych obciążeń | żarówki halogenowe, obciążenia indukcyjne, transformatory do żarówek 12 V, silniki prądu przemiennego |
| Zasilanie układu | bezpośrednio z sieci energetycznej |
| Separacja galwaniczna od sieci | brak – cały układ może znajdować się na potencjale sieci |
| Ograniczanie zakłóceń | filtr przeciwzakłóceniowy w torze obciążenia |
| Montaż docelowy | typowa puszka podtynkowa z wyprowadzonym na zewnątrz przyciskiem sterującym |
| Sposób podłączenia obciążenia | bezpośrednio do ściemniacza albo przez transformator zasilający żarówki 12 V |
| Wymagania serwisowe | czynności uruchomieniowe i serwisowe tylko przy odłączonym zasilaniu i rozładowanych kondensatorach |
| Wymiary płytki PCB | [uzupełnij wymiary] |
Wersja A – płytka PCB

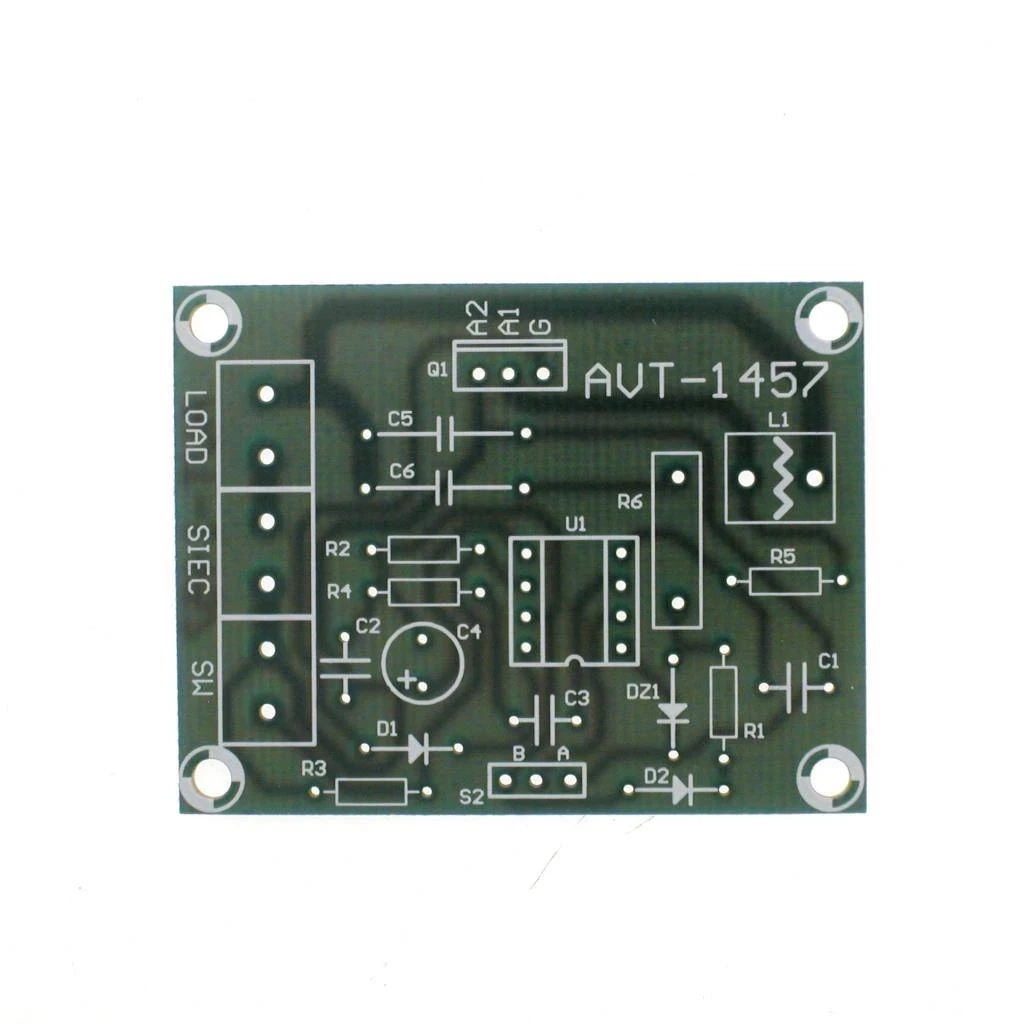

AVT1457 A zawiera płytkę PCB do projektu regulatora oświetlenia halogenowego. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1: 33 Ω
- R2: 120 kΩ
- R3: 470 kΩ
- R4: 330 kΩ
- R5: 1,5 MΩ
- R6: 1 kΩ / 2 W
- C1: 6,8 nF
- C2: 100 nF
- C3: 22 nF
- C4: 100 µF / 25 V
- C5, C6: 100 nF / 400 V
- U1: LS7631
- Q1: BT138/600
- D1, D2: 1N4148
- DZ1: dioda Zenera 5,6 V
- L1: dławik 100 µH
- ARK2: 3 szt.
- SW: włącznik chwilowy
- Goldpin 1×3 + jumper do wyboru trybu pracy J1
- Podstawka DIL-8
- Obudowa i elementy izolacyjne dobrane do pracy z napięciem sieciowym
Notes
Sposób działania regulatora wybiera się zworką J1. Brak zworki daje pracę z pamięcią ostatniej jasności, a pozycje A i B zmieniają zachowanie przy krótkim i długim naciśnięciu przycisku.
Układ LS7631 steruje triakiem przez D1. Dławik L1 i kondensator C5 ograniczają zakłócenia powstające podczas regulacji fazowej, dlatego nie należy pomijać tych elementów.
Po odłączeniu regulatora od sieci kondensatory C5 i C6 mogą przez pewien czas przechowywać energię. Przed uruchamianiem, serwisem lub zmianą połączeń trzeba je bezpiecznie rozładować.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia.
Cały regulator może znajdować się na potencjale sieci. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia. Wszelkie prace wykonuj tylko przy odłączonym zasilaniu i po rozładowaniu kondensatorów C5 oraz C6.
Najczęściej zadawane pytania
Wersja A zawiera płytkę PCB. Wszystkie elementy elektroniczne trzeba skompletować osobno.
To regulator jasności oświetlenia halogenowego, który umożliwia włączanie, wyłączanie i płynne ściemnianie lamp jednym przyciskiem.
Głównym układem sterującym jest LS7631, wyspecjalizowany sterownik do regulacji mocy obciążeń, w tym obciążeń indukcyjnych.
Przepływ prądu przez obciążenie reguluje triak BT138/600.
Tak. Dokumentacja pokazuje wariant podłączenia przez transformator zasilający żarówki halogenowe 12 V.
Tryb pracy wybiera się zworką J1. Dostępne są trzy ustawienia: brak zworki, pozycja A i pozycja B.
W jednym z trybów pracy regulator zapamiętuje ostatnio ustawione natężenie światła i po ponownym włączeniu przywraca poprzednią wartość.
Nie. Układ jest zasilany bezpośrednio z sieci energetycznej i może znajdować się na jej potencjale, dlatego wymaga szczególnej ostrożności oraz odpowiedniej obudowy.
Tak, układ jest niewielki i może zmieścić się w typowej puszce podtynkowej, ale musi być zabezpieczony przed dotknięciem i zamontowany zgodnie z zasadami pracy z napięciem sieciowym.
Nie. To wersja A, czyli sama płytka PCB. Układ LS7631, triak BT138/600, rezystory, kondensatory, diody, dławik, złącza ARK, przycisk chwilowy, goldpin z jumperem, obudowę i pozostałe elementy trzeba dobrać osobno według wykazu.
