ADC_Expander – moduł przetwornika A/D i D/A I²C - PCB do projektu AVT 1739
- ADC_Expander AVT1739 dodaje przetwornik A/D i D/A do projektów Arduino, AVTduino i układów z I²C. Projekt z MCP3221, MCP4725, złączami AI/AO i zasilaniem 2,7…5,5 V; wersja A zawiera samą płytkę PCB, elementy osobno.

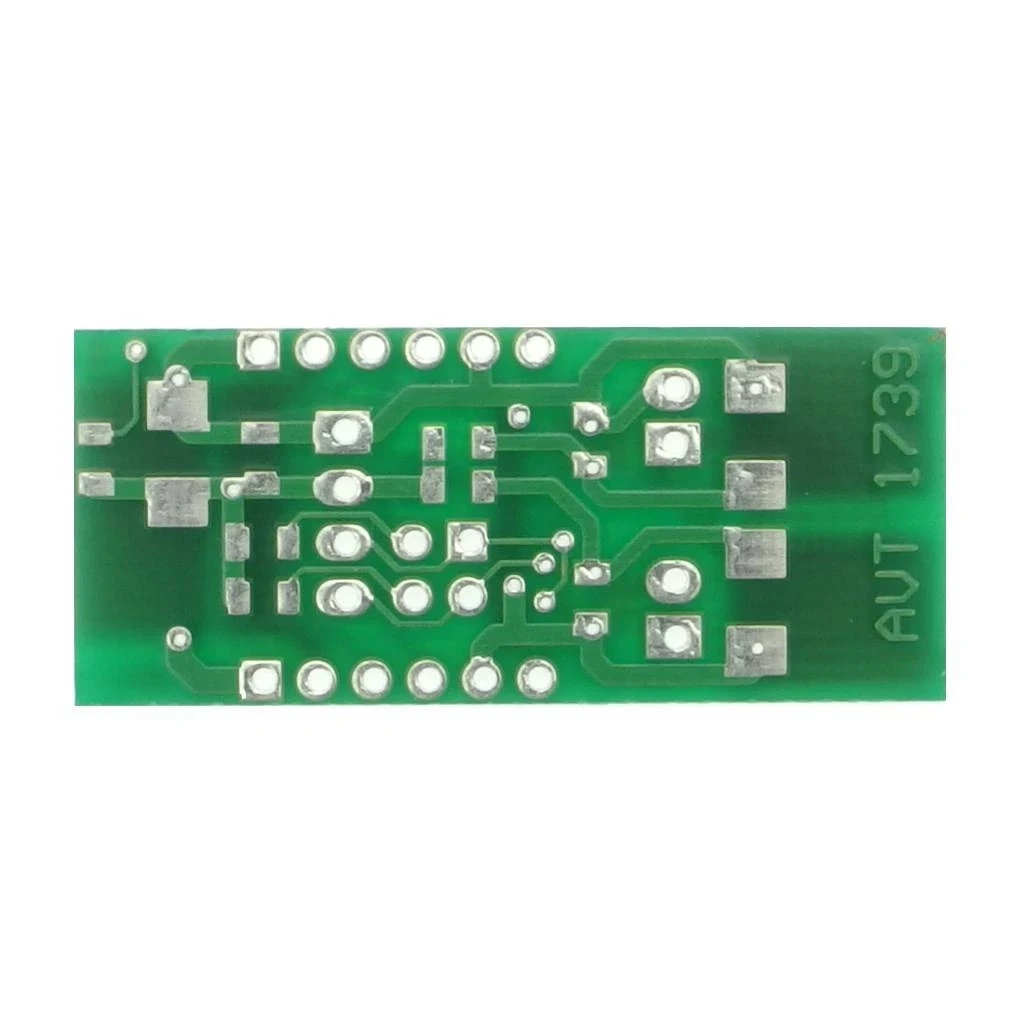

ADC_Expander – moduł przetwornika A/D i D/A I²C – płytka PCB AVT1739
Płytka drukowana do budowy modułu rozszerzającego projekt o konwersję analogowo-cyfrową i cyfrowo-analogową przez magistralę I²C.
Przetwornik A/D i D/A dla Arduino, AVTduino i układów z I²C
AVT1739 A to płytka PCB do wykonania modułu ADC_Expander, który dodaje do projektu wejście analogowo-cyfrowe oraz wyjście cyfrowo-analogowe. Moduł sprawdza się w prototypach, układach pomiarowych, generatorach napięcia odniesienia, prostych regulatorach oraz projektach, w których potrzebna jest dodatkowa konwersja analogowa przez I²C.
Za konwersję A/D odpowiada układ MCP3221, a za konwersję D/A układ MCP4725. Sygnały analogowe są dostępne na złączach AI i AO, natomiast komunikacja z mikrokontrolerem odbywa się przez złącze I²C zgodne ze standardem modułów Arduino. Zasilanie modułu może mieścić się w zakresie 2,7…5,5 V.
Karta techniczna
AVT1739
AVT1739 to projekt modułu ADC_Expander z przetwornikiem A/D i D/A na magistrali I²C. Moduł ułatwia dodanie pomiaru napięcia analogowego oraz generowania napięcia analogowego do projektów mikroprocesorowych.
| Kod projektu | AVT1739 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | moduł ekspandera z przetwornikiem A/D i D/A |
| Zastosowanie | projekty Arduino, AVTduino, prototypy i układy mikroprocesorowe z I²C |
| Interfejs komunikacyjny | I²C |
| Przetwornik A/D | MCP3221 |
| Przetwornik D/A | MCP4725 |
| Rozdzielczość konwersji | 12 bitów |
| Wejście analogowe | AI, złącze EH2 kątowe |
| Wyjście analogowe | AO, złącze EH2 kątowe |
| Złącze I²C | EH4 kątowe |
| Złącza pomocnicze | J1, J2: listwy SIL 1×6; J3: listwa SIL 2×2 |
| Filtr zasilania | filtr LC dla układów przetworników |
| Zworka J3 | możliwość zasilenia magistrali I²C |
| Sygnalizacja zasilania | dioda LED SMD |
| Zasilanie | 2,7…5,5 V |
| Rodzaj płytki | dwustronna płytka drukowana |
| Wymiary płytki PCB | 40×17 mm |
Wersja
AVT1739 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1: 2,2 kΩ SMD 0805
- R2, R3: 10 kΩ SMD 0805
- C1-C3: 0,1 µF SMD 0805
- CE1-CE3: 10 µF SMB
- LD: dioda LED SMD 0805
- UAD: MCP3221 SOT-23-5
- UDA: MCP4725 SOT-23-6
- AI, AO: złącze EH2 kątowe
- I²C: złącze EH4 kątowe
- J1, J2: listwa SIL 1×6
- J3: listwa SIL 2×2
- L1, L2: 1 mH SMD 0805
Notes
Sygnały konwersji są dostępne na złączach AI i AO oraz na złączach J1 i J2. Takie rozwiązanie ułatwia wpięcie modułu w płytkę stykową, prototypową albo własny system mikroprocesorowy.
Zworka J3 pozwala zdecydować, czy moduł ma zasilać magistralę I²C. W systemach z wieloma modułami trzeba sprawdzić, skąd zasilana jest magistrala i czy nie występuje konflikt połączeń zasilania.
Długie złącza SIP wlutowane tak, aby wyprowadzenia były dostępne po obu stronach płytki, ułatwiają użycie modułu w płytkach stykowych oraz wygodne wyprowadzenie sygnałów analogowych i magistrali I²C.
Uwaga: przed podłączeniem modułu sprawdź napięcie zasilania 2,7…5,5 V, poziomy sygnałów analogowych, konfigurację zworki J3 oraz zgodność połączeń I²C. Przekroczenie dopuszczalnych napięć na wejściu analogowym lub magistrali może uszkodzić przetworniki albo mikrokontroler.
Najczęściej zadawane pytania
AVT1739 A zawiera płytkę PCB. Elementy elektroniczne z wykazu trzeba skompletować osobno.
Projekt pozwala zbudować moduł z przetwornikiem analogowo-cyfrowym i cyfrowo-analogowym do projektów Arduino, AVTduino i innych układów z I²C.
Za konwersję A/D odpowiada MCP3221, a za konwersję D/A układ MCP4725. Oba układy komunikują się przez magistralę I²C.
Tak. Moduł jest zgodny ze standardem Arduino I²C i może współpracować z biblioteką Wire oraz innymi rozwiązaniami obsługującymi magistralę I²C.
Zworka J3 pozwala zasilić magistralę I²C z modułu. Przed jej użyciem trzeba sprawdzić sposób zasilania całej magistrali, szczególnie przy kilku podłączonych modułach.
