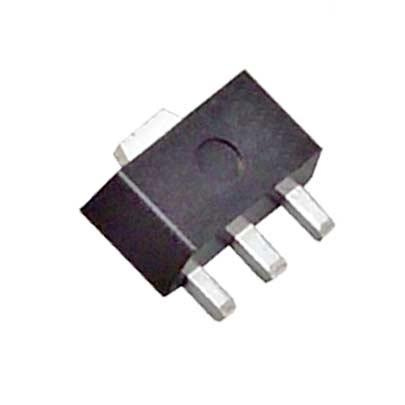

Stabilizator liniowy 5V o obciążalności 100mA w obudowie SOT-89

Układ utrzymuje na wyjściu stałe 5V niezależnie od wahań napięcia wejściowego i obciążenia, pod warunkiem że wejście pozostaje o co najmniej 2V wyższe od wyjścia. Nadwyżka napięcia zamienia się w ciepło, więc przy 100mA i różnicy 10V układ musi rozproszyć 1W, co przy tej obudowie wymaga ograniczenia prądu albo zejścia z napięciem wejściowym. Do pracy potrzebuje kondensatorów na wejściu i wyjściu, umieszczonych blisko wyprowadzeń. Zawiera zabezpieczenie termiczne i ograniczenie prądu zwarciowego.

Specyfikacja techniczna

• napięcie wyjściowe: 5V
• prąd wyjściowy: 100mA
• minimalna różnica napięć wejście-wyjście: 2V
• zabezpieczenia: termiczne i zwarciowe
• obudowa: SOT-89
• montaż: powierzchniowy
