W ofercie Sklepu AVT znajdziesz złącza Degson do montażu na płytce drukowanej: śrubowe serii DG126, DG127, DG128, DG300, DG301, DG305, DG308, DG360, DG365 i DG381 oraz zatrzaskowe DG235 i DG238, w rastrach od 2,54 do 10 mm, w wersjach prostych i kątowych, od 2 do 4 pól.
Złącze zatrzaskowe do druku DG238, 3 pola, raster 10,0 mm, Degson
Złącze zatrzaskowe do druku DG238, 3 pola, raster 10,0 mm, z zaciskiem uziemiającym, Degson
Złącze zatrzaskowe do druku DG238, 4 pola, raster 10,0 mm, Degson
Złącze zatrzaskowe do druku DG235, 3 pola, raster 5,0 mm, wysokość 15,5 mm, Degson

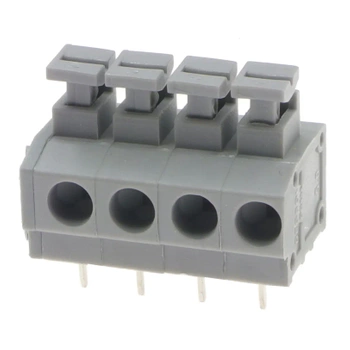

Złącze zatrzaskowe do druku DG235, 4 pola, raster 5,0 mm, wysokość 15,5 mm, Degson
Złącze śrubowe do druku DG126, 2 pola, raster 5,0 mm, wysokość 10,2 mm, Degson
Złącze śrubowe do druku DG126R, 2 pola, raster 5,0 mm, wysokość 10,2 mm, kątowe, Degson
Złącze śrubowe do druku DG126R, 3 pola, raster 5,0 mm, wysokość 10,2 mm, kątowe, Degson
Złącze śrubowe do druku DG127, 3 pola, raster 5,0 mm, wysokość 10 mm, Degson
Złącze śrubowe do druku DG127R, 2 pola, raster 5,0 mm, wysokość 8,1 mm, kątowe, Degson
Złącze śrubowe do druku DG127R, 3 pola, raster 5,0 mm, wysokość 8,1 mm, kątowe, Degson
Złącze śrubowe do druku DG127R, 2 pola, raster 5,08 mm, wysokość 8,1 mm, kątowe, Degson
Złącze śrubowe do druku DG127R, 3 pola, raster 5,08 mm, wysokość 8,1 mm, kątowe, Degson
Złącze śrubowe do druku DG128, 2 pola, raster 5,0 mm, wysokość 14,1 mm, Degson
Złącze śrubowe do druku DG128, 3 pola, raster 5,0 mm, wysokość 14,1 mm, Degson
Złącze śrubowe do druku DG128R, 2 pola, raster 5,0 mm, wysokość 10,2 mm, kątowe, Degson
Złącze śrubowe do druku DG128R, 3 pola, raster 5,0 mm, wysokość 10,2 mm, kątowe, Degson

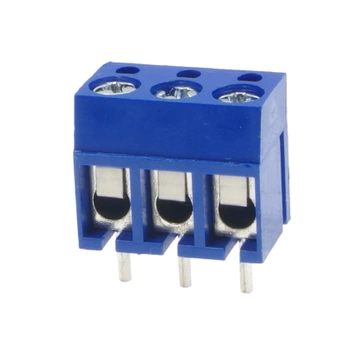

Złącze śrubowe do druku DG300, 2 pola, raster 5,0 mm, wysokość 12,5 mm, Degson
Złącze śrubowe do druku DG300, 3 pola, raster 5,0 mm, wysokość 12,5 mm, Degson
Złącze śrubowe do druku DG300R, 2 pola, raster 5,0 mm, wysokość 9,0 mm, kątowe, Degson
Złącze śrubowe do druku DG301, 2 pola, raster 5,0 mm, wysokość 10,0 mm, Degson
Złącze śrubowe do druku DG301, 3 pola, raster 5,0 mm, wysokość 10,0 mm, Degson
Złącze śrubowe do druku DG301R, 2 pola, raster 5,0 mm, wysokość 9,0 mm, kątowe, Degson
Złącze śrubowe do druku DG305, 2 pola, raster 5,0 mm, wysokość 12,6 mm, Degson

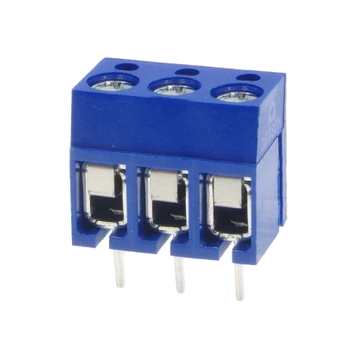

Złącze śrubowe do druku DG305, 3 pola, raster 5,0 mm, wysokość 12,6 mm, Degson
Złącze śrubowe do druku DG308, 2 pola, raster 2,54 mm, wysokość 8,5 mm, Degson
Złącze śrubowe do druku DG308, 3 pola, raster 2,54 mm, wysokość 8,5 mm, Degson
Złącze śrubowe do druku DG360, 2 pola, raster 7,5 mm, wysokość 12,7 mm, Degson

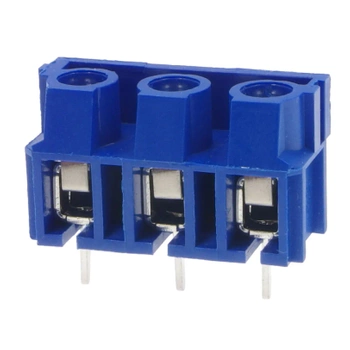

Złącze śrubowe do druku DG365, 2 pola, raster 7,5 mm, wysokość 12,7 mm, Degson
Złącze śrubowe do druku DG365, 3 pola, raster 7,5 mm, wysokość 12,7 mm, Degson
Złącze śrubowe do druku DG381, 2 pola, raster 3,5 mm, wysokość 8,6 mm, Degson
Złącze śrubowe do druku DG381, 3 pola, raster 3,5 mm, wysokość 8,6 mm, Degson
Złącze zatrzaskowe do druku DG235, 2 pola, raster 5,0 mm, wysokość 15,5 mm, Degson
Złącze śrubowe do druku DG126, 3 pola, raster 5,0 mm, wysokość 10,2 mm, Degson
Złącze śrubowe do druku DG127, 2 pola, raster 5,08 mm, wysokość 10 mm, Degson
Złącza Degson służą do wyprowadzenia zasilania i sygnałów z płytki drukowanej na przewody, bez lutowania ich bezpośrednio do pól lutowniczych. Dzięki temu urządzenie można rozłączyć przy serwisie, a przewód wymienić bez ingerencji w płytkę. Kompletując złącze, zwraca się uwagę na cztery parametry: raster, liczbę pól, sposób zacisku i orientację wyprowadzenia przewodu. Wszystkie podajemy w nazwach produktów. Pozostałe rozwiązania obejmuje kategoria złącza do druku.
Największą grupę stanowią złącza z zaciskiem śrubowym, w rastrze 5,0 i 5,08 mm: serie DG126, DG127, DG128, DG300, DG301 i DG305. Różnią się wysokością obudowy, od 8,1 do 14,1 mm, co ma znaczenie tam, gdzie płytka wchodzi do płaskiej obudowy albo gdzie nad złączem przebiega inny element.
Poza tym rastrem dostępne są: DG308 w rastrze 2,54 mm do gęsto zabudowanych płytek sygnałowych, DG381 w rastrze 3,5 i 3,81 mm oraz DG360 i DG365 w rastrze 7,5 mm, przeznaczone do grubszych przewodów i większych prądów. Wersje z literą R w oznaczeniu, na przykład DG127R czy DG300R, to konstrukcje kątowe, w których przewód wychodzi równolegle do płytki, a nie do góry.
Serie DG235 w rastrze 5,0 mm i DG238 w rastrze 10,0 mm mają zacisk sprężynowy zamiast śruby: przewód wprowadza się po naciśnięciu dźwigni i zwalnia jednym ruchem, bez wkrętaka. To rozwiązanie szybsze w montażu i odporniejsze na drgania, bo sprężyna utrzymuje stały docisk, którego nie trzeba kontrolować po czasie. W ofercie jest też wersja DG238 z dodatkowym zaciskiem uziemiającym. Ofertę uzupełnia dwunastopolowa kostka elektryczna w rastrze 10 mm, na 450 V i 15 A.
To odległość między środkami sąsiednich wyprowadzeń, czyli rozstaw otworów w płytce. Musi zgadzać się co do dziesiątych części milimetra, bo złącze o innym rastrze nie wejdzie w przygotowane pola. Przy dwóch polach różnicę czasem da się naciągnąć, ale przy trzech i więcej błąd narasta i montaż jest niemożliwy. Raster odczytasz z projektu płytki albo mierząc rozstaw otworów.
Nie, choć różnica wynosi 0,08 mm. Wymiar 5,08 mm to dwie dziesiąte cala, stosowane w projektach opartych na siatce calowej, a 5,0 mm to wymiar metryczny. Przy dwóch polach złącza bywają zamienne, ale przy trzech różnica sięga już 0,16 mm i wyprowadzenia mogą nie trafić w otwory. Sprawdź, w jakim układzie zaprojektowano płytkę.
W złączu prostym przewód wychodzi pionowo, do góry od płytki, a w kątowym równolegle do niej, przez bok obudowy. Wersję kątową, oznaczaną literą R, wybiera się wtedy, gdy nad płytką nie ma miejsca albo gdy przewody mają wychodzić przez ściankę boczną urządzenia. Proste są wygodniejsze, gdy płytkę serwisuje się od góry.
Śrubowy jest sprawdzonym rozwiązaniem i pozwala mocno docisnąć przewód, ale wymaga wkrętaka, a po latach i przy drganiach śruba potrafi się poluzować. Zacisk zatrzaskowy utrzymuje stały docisk sprężyny, montaż zajmuje sekundę i nie trzeba go później kontrolować. Przy urządzeniach narażonych na wibracje oraz przy montażu seryjnym praktyczniejsza jest wersja zatrzaskowa.
W wielu seriach tego typu sąsiednie złącza mają boczne prowadnice pozwalające zestawiać je obok siebie, więc z dwóch elementów dwupolowych powstaje rząd czterech pól. Warunkiem jest ten sam typ i raster. Zawsze sprawdź w karcie produktu, czy dany model ma taką możliwość, bo różni się to między seriami, a przy prostych konstrukcjach pewniejsze jest dobranie złącza o właściwej liczbie pól od razu.
