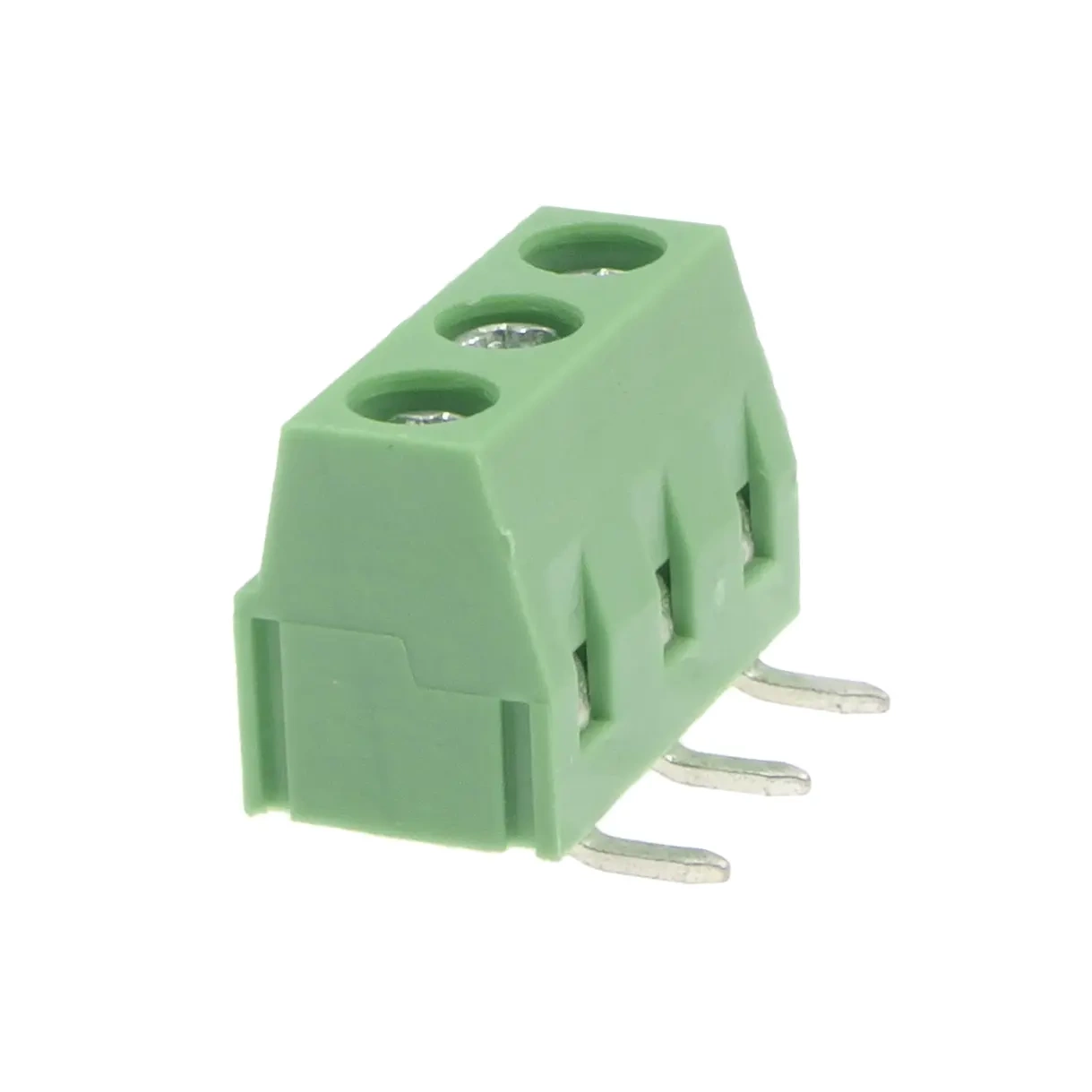

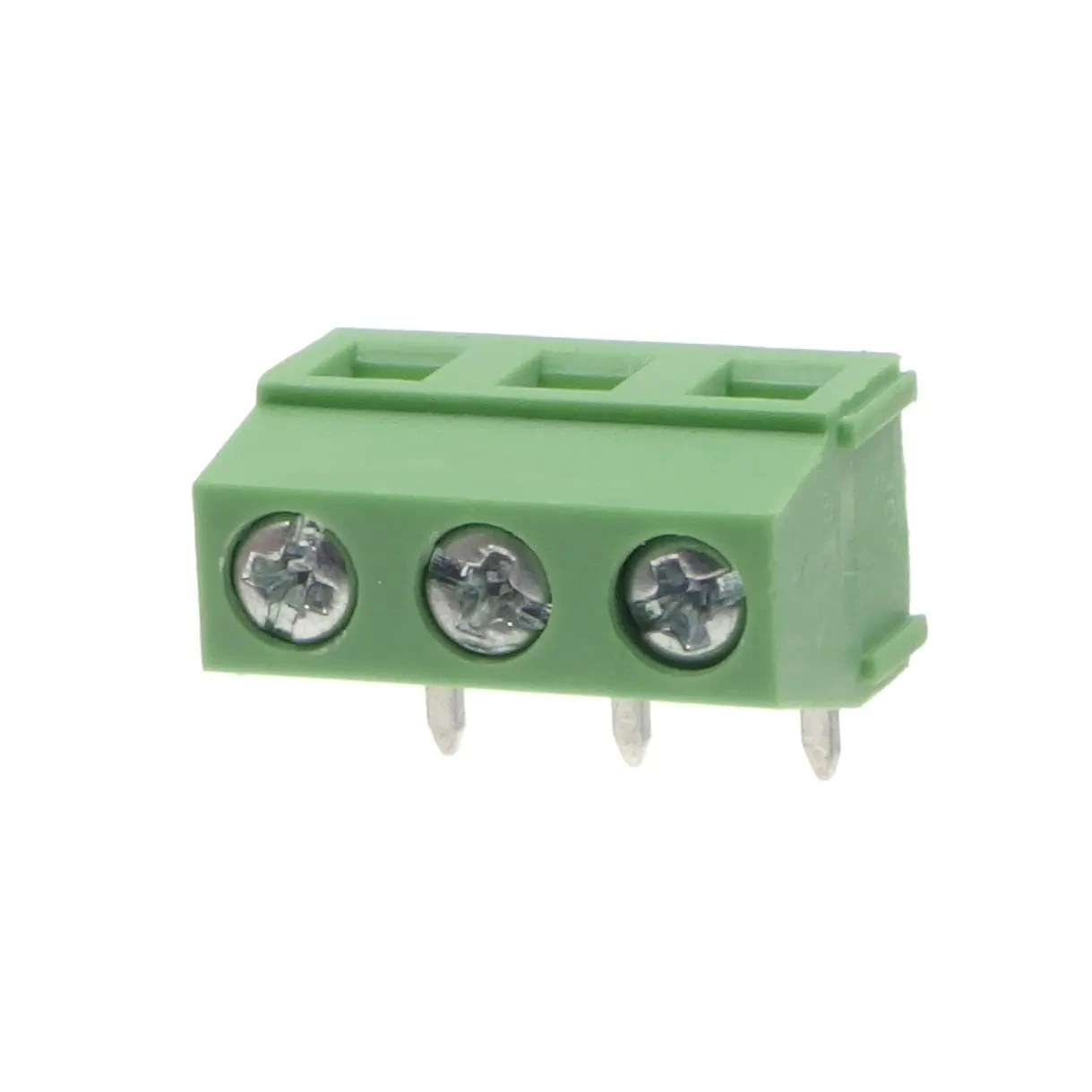

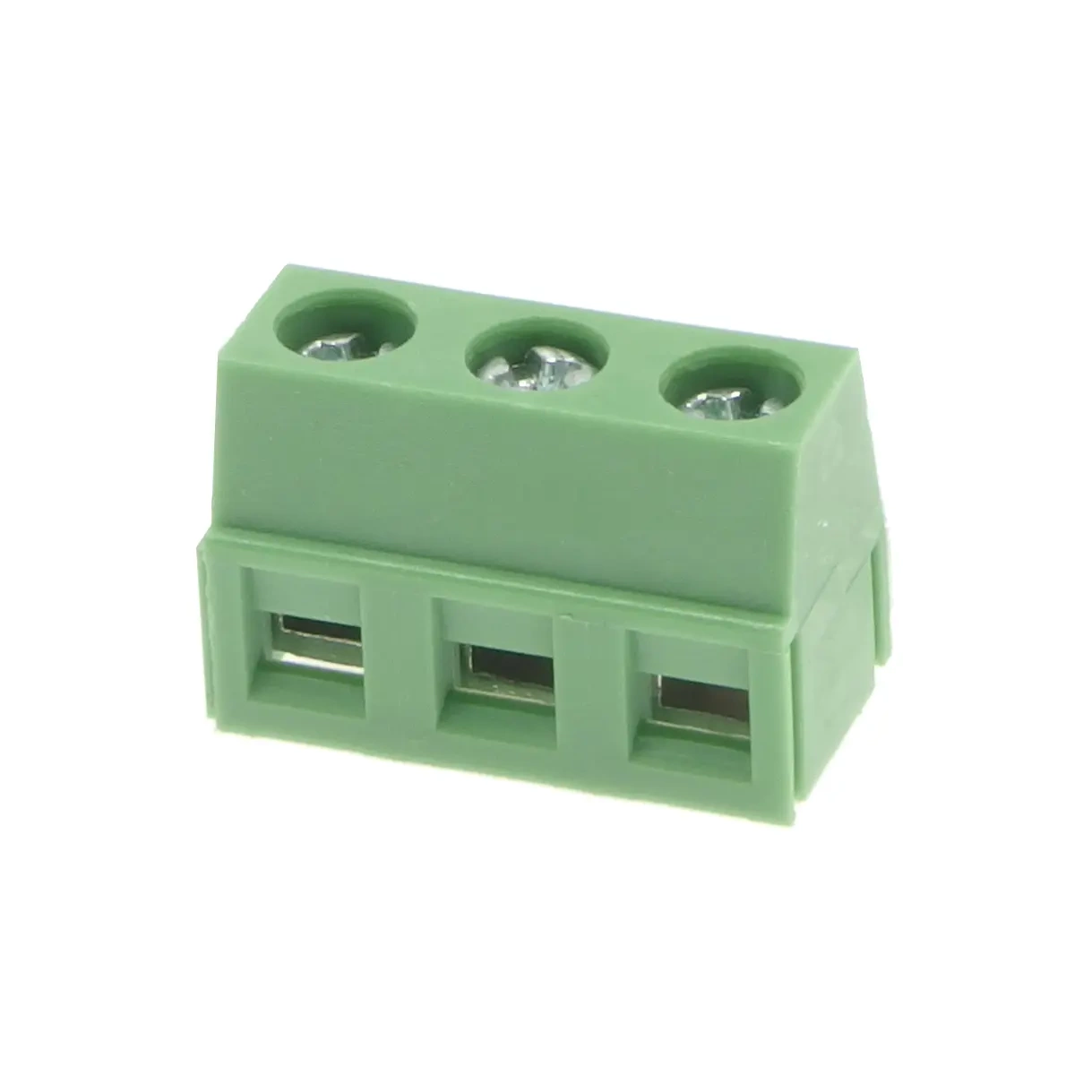

Złącze śrubowe Degson DG127R na 3 pola, raster 5,08 mm

Złącze lutuje się w płytkę drukowaną, a przewód dołącza się od góry. Żyłę wsuwa się w komorę i dociska śrubą, dzięki czemu połączenie znosi drgania i da się je rozłączyć bez rozlutowywania. Rozstaw wyprowadzeń 5,08 mm musi odpowiadać otworom w płytce.

Parametry: obciążalność 12 A przy napięciu 300 V, przewody o przekroju do 1,5 mm², zakres 26-14AWG, obudowa z PA66 w klasie palności UL94V-0. Wersja kątowa wyprowadza przewód równolegle do płytki, co obniża zabudowę w płaskiej obudowie.

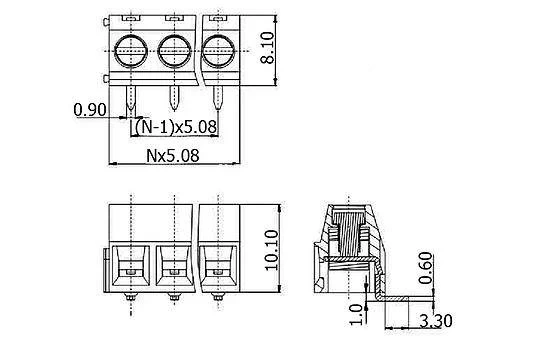

Specyfikacja techniczna

• typ: złącze śrubowe do montażu na płytce
• seria: Degson DG127R
• liczba pól: 3
• raster: 5,08 mm
• wysokość: 8,1 mm
• orientacja: kątowa
• napięcie znamionowe: 300 V
• obciążalność: 12 A
• przekrój przewodu: do 1,5 mm²
• zakres przewodów: 26-14AWG
• materiał obudowy: PA66, UL94V-0
• kolor: zielony
