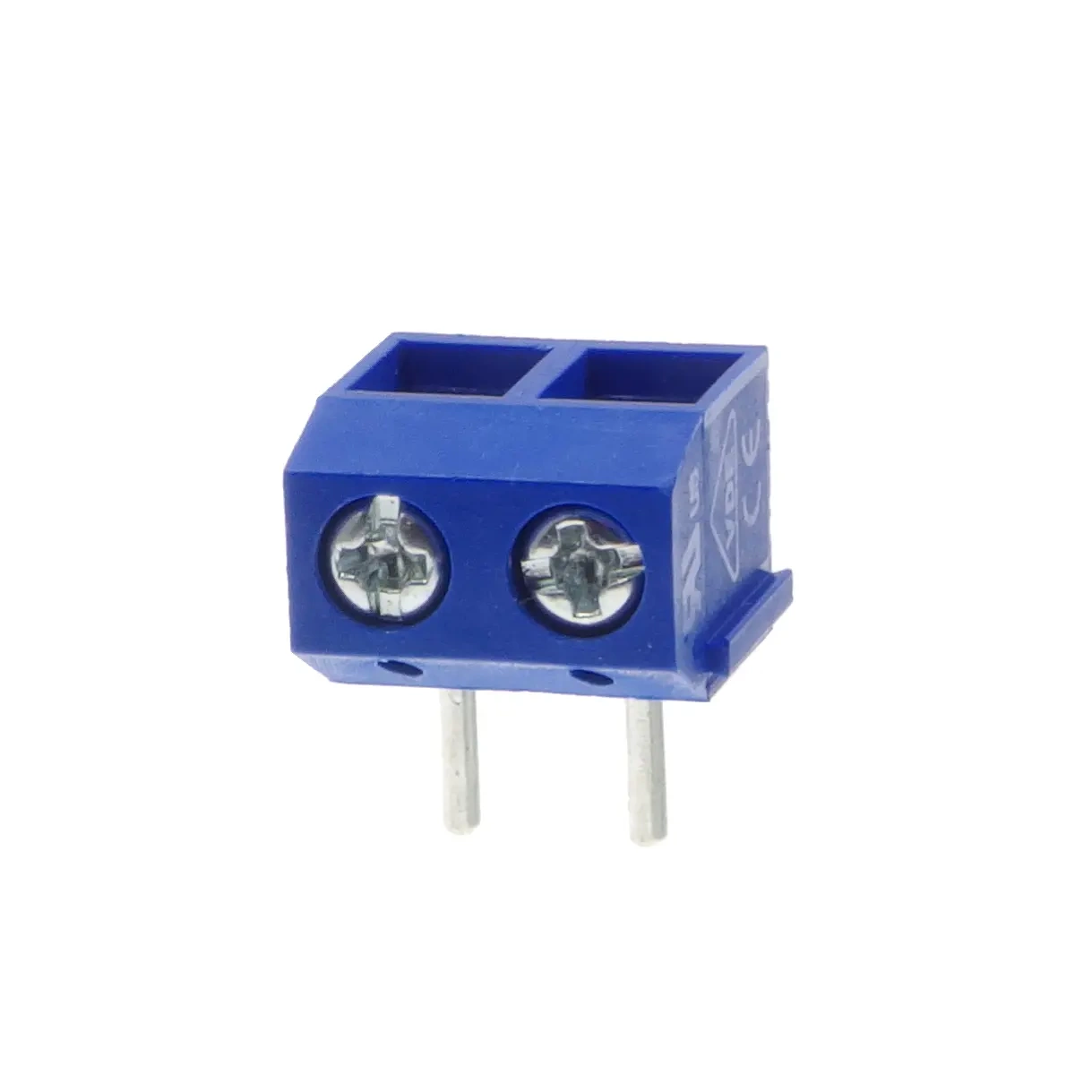

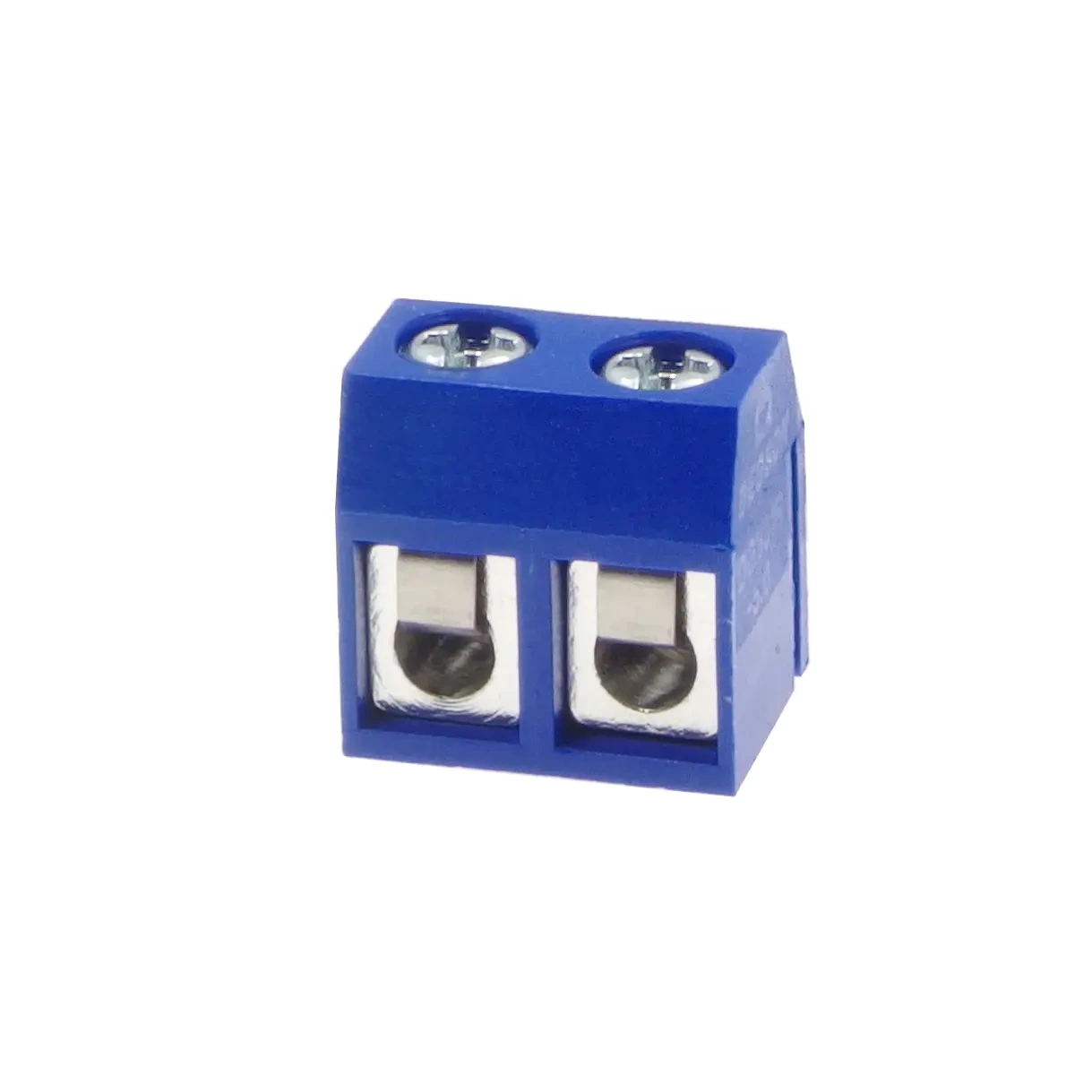

Złącze śrubowe Degson DG301R na 2 pola, raster 5,0 mm

Złącze lutuje się w płytkę drukowaną, a przewód dołącza się od góry. Żyłę wsuwa się w komorę i dociska śrubą, dzięki czemu połączenie znosi drgania i da się je rozłączyć bez rozlutowywania. Rozstaw wyprowadzeń 5,0 mm musi odpowiadać otworom w płytce.

Parametry: obciążalność 15 A przy napięciu 300 V, przewody o przekroju do 2,5 mm², zakres 22-14AWG. Wersja kątowa wyprowadza przewód równolegle do płytki, co obniża zabudowę w płaskiej obudowie.

Specyfikacja techniczna

• typ: złącze śrubowe do montażu na płytce
• seria: Degson DG301R
• liczba pól: 2
• raster: 5,0 mm
• wysokość: 9,0 mm

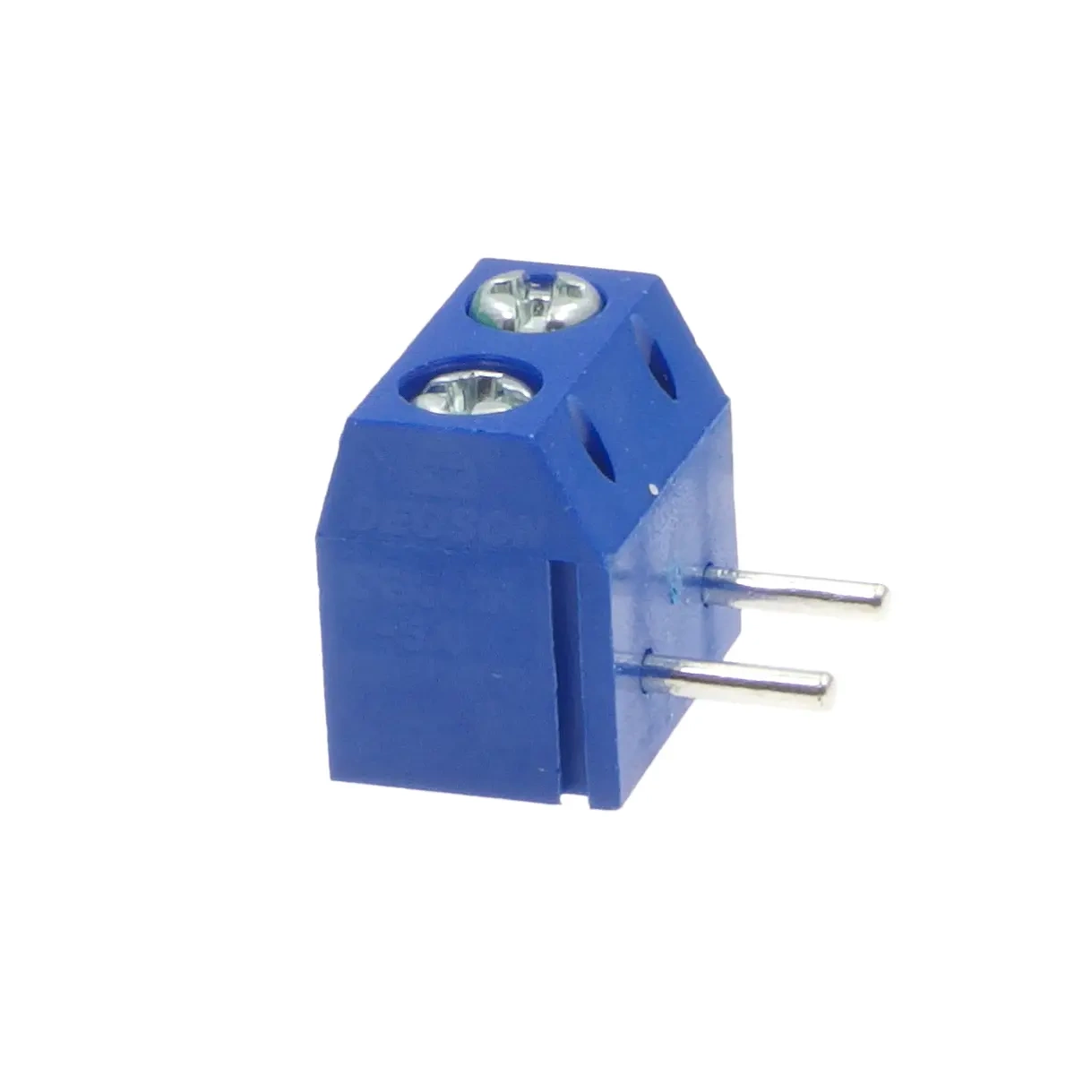

• orientacja: kątowa
• napięcie znamionowe: 300 V
• obciążalność: 15 A
• przekrój przewodu: do 2,5 mm²
• zakres przewodów: 22-14AWG
• kolor: niebieski
