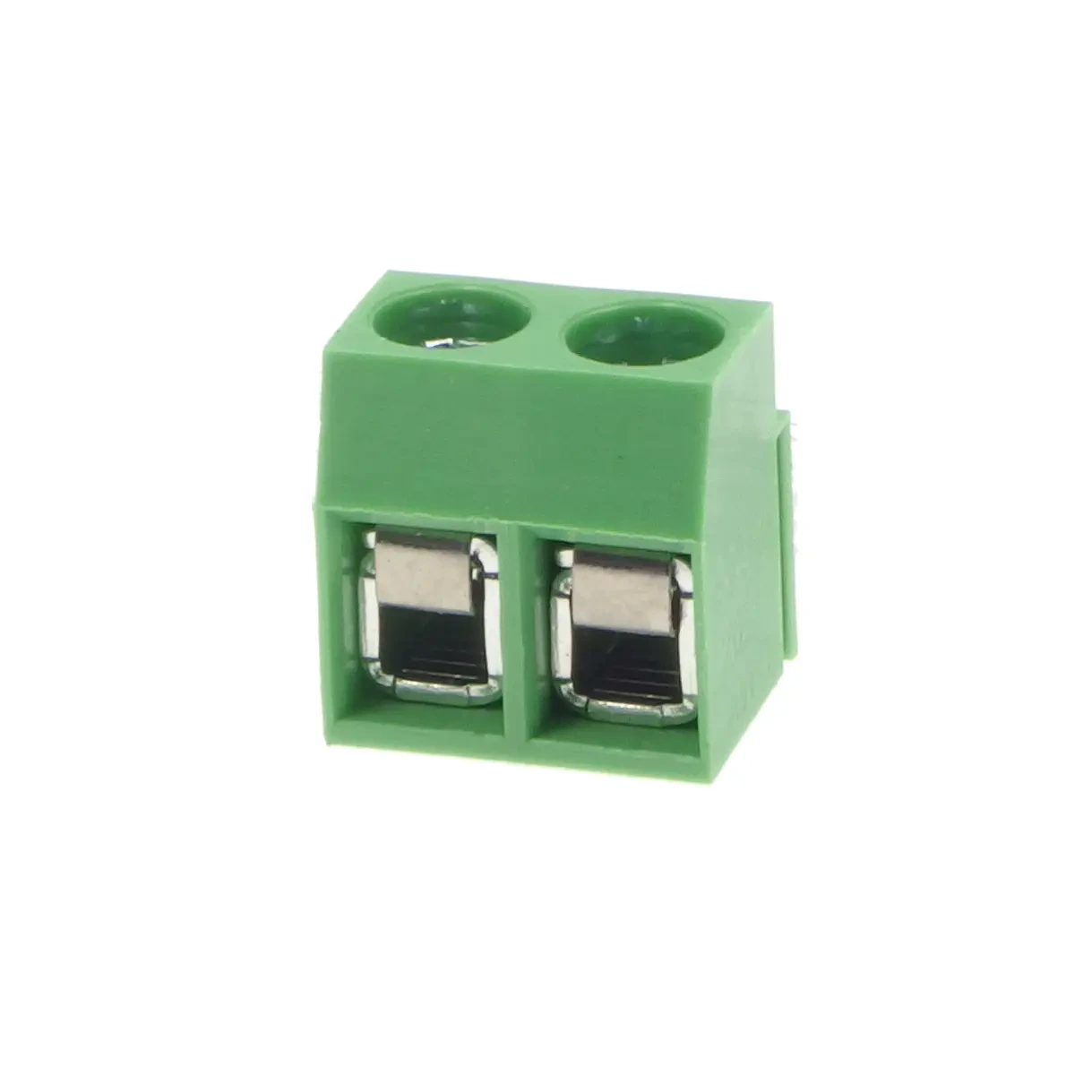

Złącze śrubowe Degson DG126R na 2 pola, raster 5,0 mm

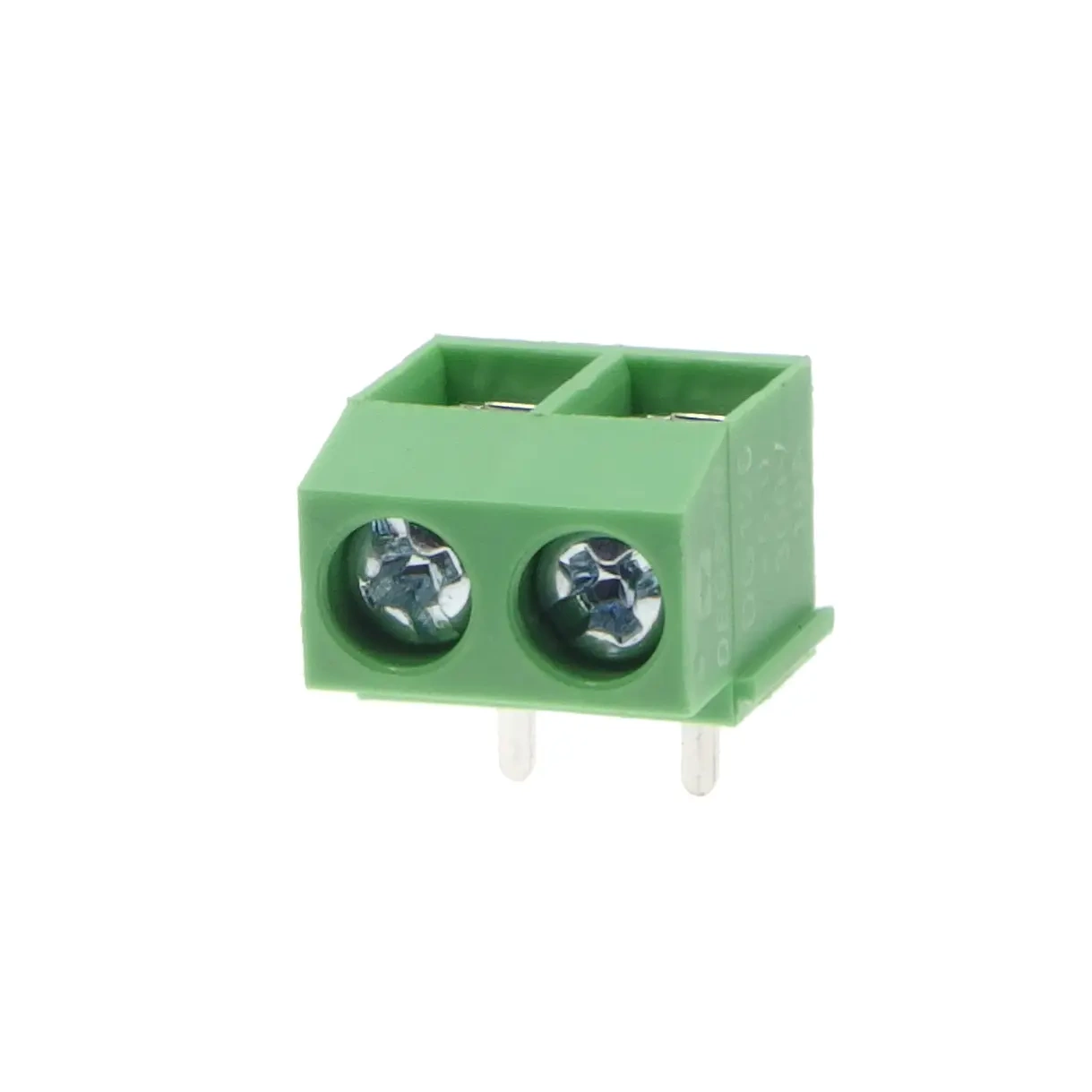

Złącze lutuje się w płytkę drukowaną, a przewód dołącza się od góry. Żyłę wsuwa się w komorę i dociska śrubą, dzięki czemu połączenie znosi drgania i da się je rozłączyć bez rozlutowywania. Rozstaw wyprowadzeń 5,0 mm musi odpowiadać otworom w płytce.

Parametry: obciążalność 10 A przy napięciu 300 V, przewody o przekroju do 1,5 mm², zakres 24-16AWG, obudowa z PA66 w klasie palności UL94V-0. Wersja kątowa wyprowadza przewód równolegle do płytki, co obniża zabudowę w płaskiej obudowie.

Specyfikacja techniczna

• typ: złącze śrubowe do montażu na płytce
• seria: Degson DG126R
• liczba pól: 2

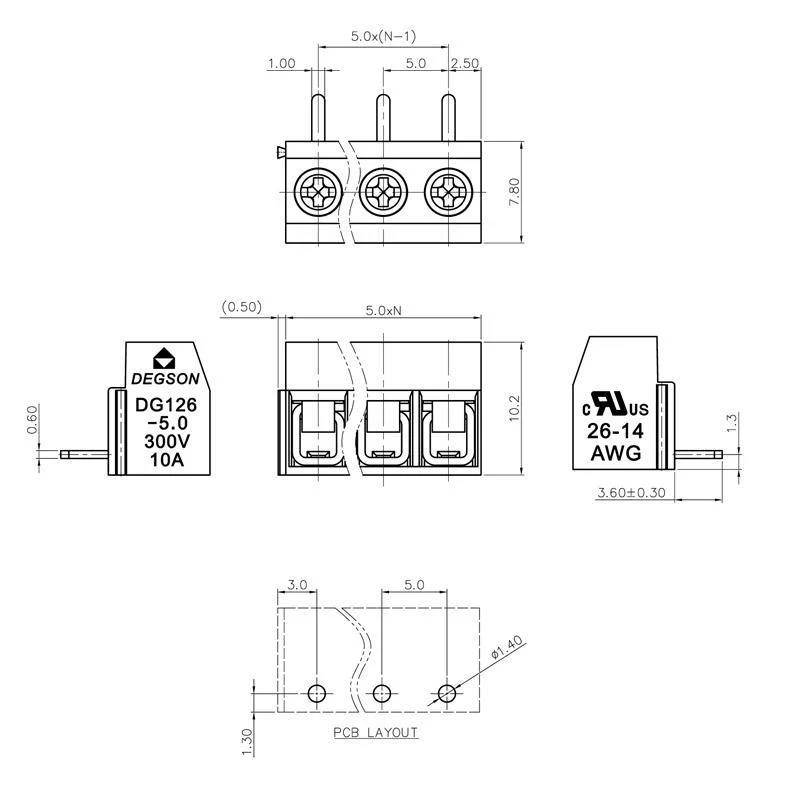

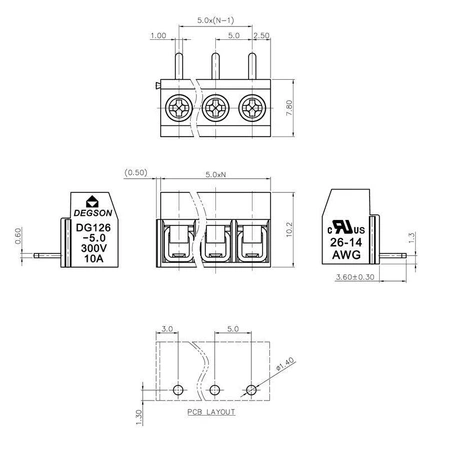

• raster: 5,0 mm
• wysokość: 10,2 mm

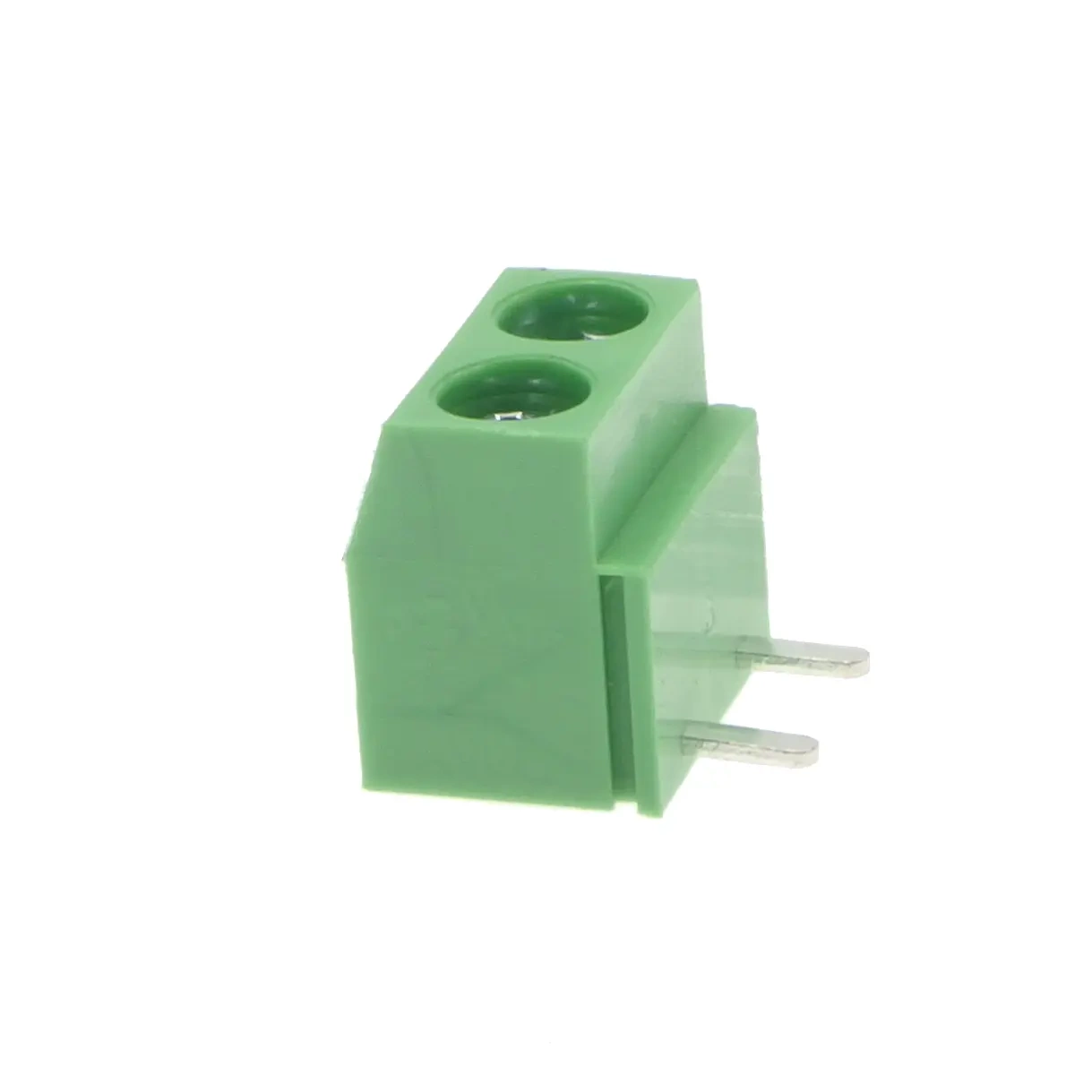

• orientacja: kątowa
• napięcie znamionowe: 300 V
• obciążalność: 10 A
• przekrój przewodu: do 1,5 mm²
• zakres przewodów: 24-16AWG
• materiał obudowy: PA66, UL94V-0
• kolor: zielony
