Co to jest lutownica? Jak poprawnie lutować kable? Poradnik na start

Lutowanie to łączenie dwóch metali za pomocą trzeciego, którego temperatura topnienia jest znacznie niższa niż dwóch pozostałych. W elektronice najczęściej lutujemy przewody miedziane przy użyciu spoiwa lutowniczego, zwanego potocznie cyną, z które w rzeczywistości jest stopem cyny z innymi metalami w ściśle określonych proporcjach. Dowiedz się, jak poprawnie lutować kable i co jest do tego niezbędne.

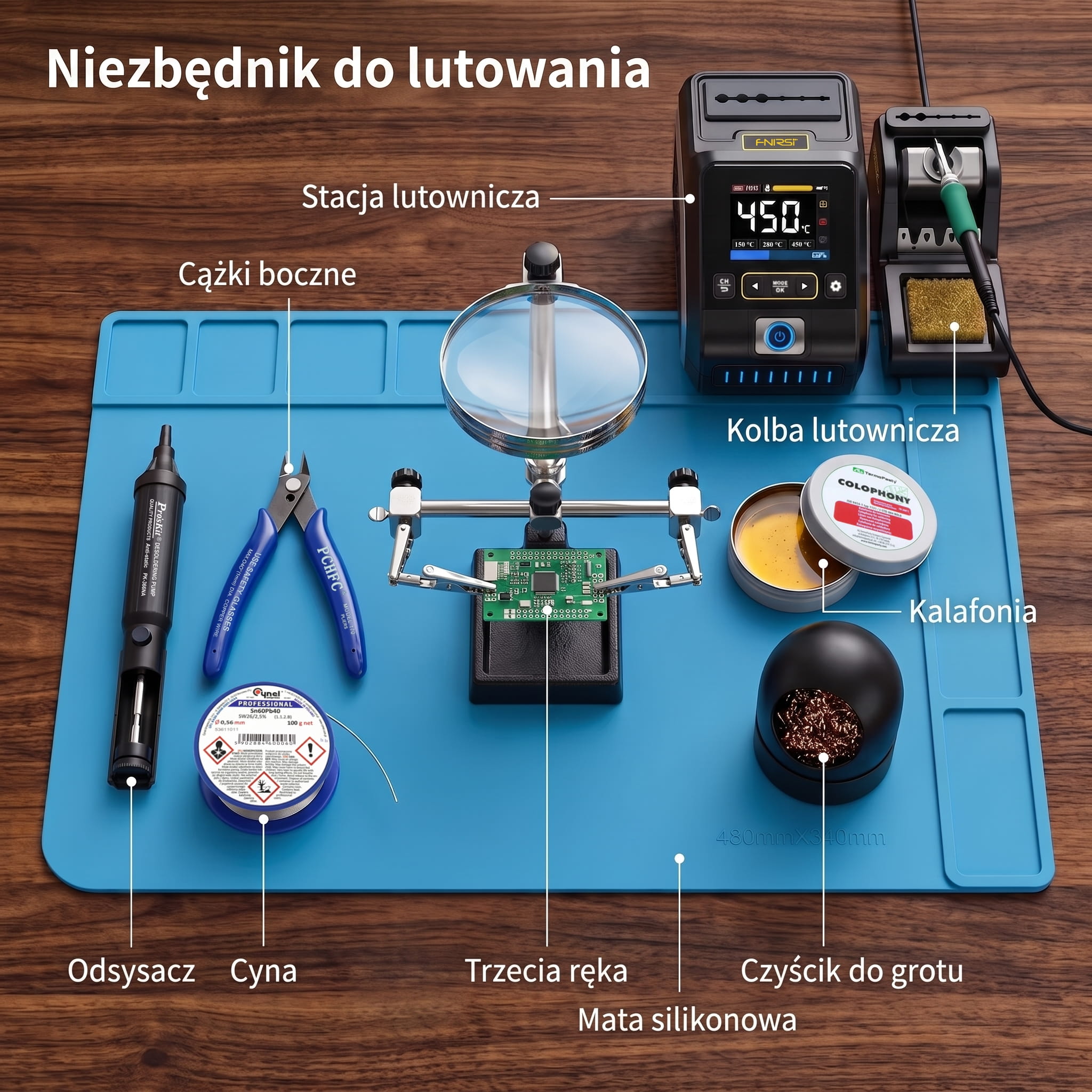

Co jest potrzebne do lutowania? Lista niezbędnych rzeczy w pigułce

Jeśli kompletujesz swój pierwszy zestaw do lutowania, oto lista narzędzi i materiałów, które musisz przygotować:

• lutownica - najlepiej kolbowa (oporowa) o mocy 30-60 W lub stacja lutownicza z regulacją temperatury. Do szybkich prac sprawdzi się też lutownica transformatorowa,
• spoiwo lutownicze (cyna) - najlepiej tinol (drut) o średnicy 0,5-1,0 mm z wbudowanym rdzeniem z topnika,
• topnik dodatkowy - np. tradycyjna kalafonia lub pasta lutownicza, która oczyszcza metal i ułatwia rozpływanie się cyny,
• podstawka pod lutownicę i czyścik - bezpieczne miejsce na gorącą kolbę oraz wilgotna gąbka lub czyścik mosiężny do czyszczenia grotu,
• narzędzia pomocnicze - obcinaczki boczne (cążki, np. cążki boczne do przewodów PLATO) do kabli, odsysacz do cyny (do poprawiania błędów) oraz uchwyt montażowy typu „trzecia ręka”.

Stworzone przy użyciu AI

Co to jest lutownica?

Do lutowania potrzebna jest lutownica, czyli coś, co będzie ogrzewało miejsce wykonania połączenia. Elektronicy używają lutownic elektrycznych. Istnieją dwa rodzaje: kolbowa, zwana oporową, oraz transformatorowa, zwana zwarciową. Różnią się między sobą zasadą działania, ale efekt jest ten sam.

Lutownica transformatorowa

Lutownica transformatorowa zawiera w środku transformator, który na swoim wyjściu daje prąd o bardzo wysokim natężeniu, rzędu kilkudziesięciu amperów, ale niskim napięciu. Ten prąd przepływa przez grot, wykonany najczęściej z miedzianego drutu. Prąd przepływający przez ten drut rozgrzewa go.

Niestety, kontrola nad temperaturą grota jest praktycznie żadna. Masa tej lutownicy jest znaczna, ale można się do niej przyzwyczaić. Przy odrobinie wprawy można nią lutować również elementy montowane powierzchniowo (SMD).

Wielką zaletą lutownicy transformatorowej jest osiągnięcie właściwej temperatury grota w czasie rzędu sekundy od włączenia, dlatego dobrze sprawdzi się w doraźnych pracach serwisowych, gdzie trzeba połączyć grube przewody lub przylutować coś sporadycznie.

Lutownica kolbowa

W lutownicy kolbowej jest umieszczona grzałka, która podgrzewa metalowy grot. Taką lutownicę trzyma się za rączkę, wykonaną z tworzywa sztucznego, rzadziej z drewna. Jest lekka i w wybranych modelach łatwo można regulować jej temperaturę, ale osiągnięcie nominalnej temperatury zajmuje jej kilka minut. Dlatego lepiej sprawdza się tam, gdzie zachodzi potrzeba wielokrotnego używania lutownicy - na przykład, podczas montażu układu elektronicznego.

Jednak w dzisiejszym świecie częściej można znaleźć lutownicę kolbową. Zwłaszcza w postaci tzw. stacji lutowniczej, która zapewnia kontrolę nad temperaturą grota oraz umożliwia jej regulację. Niska masa kolby nie męczy ręki podczas żmudnego lutowania wielu drobnych elementów, a przez to zmniejsza drżenie mięśni. Ponadto, regulacja umożliwia dostosowanie temperatury do wielkości lutowanego obiektu: drobniutkie elementy należy podgrzewać słabiej, a te większe silniej, aby samo wykonanie lutu nie trwało długo.

Lutownica pistoletowa - kompromis

Na rynku dostępne są także lutownice pistoletowe, mające kształt transformatorowej, ale z grzałką zamiast grota z drutu. Trzyma się je tak samo, jak transformatorowe, ale są lżejsze i grzeją cały czas.

Współcześnie coraz większą popularnością cieszą się również lutownice bezprzewodowe. To dobre rozwiązanie do prac w terenie, napraw w samochodzie czy w miejscach, gdzie nie ma dostępu do gniazdka sieciowego.

Dowiedz się też, do czego służy lutownica gazowa.

Czym się lutuje? Co jest potrzebne do lutowania?

W warunkach amatorskich, do lutowania używa się spoiwa lutowniczego (zwanego również tinolem), które zawiera w swoim składzie stop cyny i ołowiu. Ta mieszanina metali w składzie 60% cyny i 40% ołowiu ma niską temperaturę topnienia, około 190ºC. Jednak dobre luty powstają po podgrzaniu jej do wyższej temperatury, rzędu 320-400ºC.

Przeczytaj też, jaką cynę do lutowania wybrać.

Tinol - jak jest zbudowany?

Tinol ma formę metalowej rurki o określonej średnicy, wykonanej ze stopu lutowniczego, a w jej środku znajduje się topnik. Ułatwia wykonanie prawidłowego lutu, ponieważ oczyszcza lutowane powierzchnie w momencie przyłożenia końcówki tinolu do rozgrzanej powierzchni.

Tinol jest sprzedawany w szpulkach lub fiolkach o określonej masie. Im cieńszy, tym mniejsze luty można wykonywać - na przykład, na pojedynczych nóżkach miniaturowych układów scalonych montowanych powierzchniowo. Spoiwo lutownicze o większych średnicach przekroju stosuje się do łączenia ze sobą przewodów lub dużych złącz.

Dodatkowy topnik

Topnik warto móc dostarczyć również z zewnątrz, ponieważ w samym tinolu jest go relatywnie mało. Trzeba też wziąć pod uwagę, że pod wpływem temperatury rozkłada się i degeneruje, na przykład utlenia. Przy długotrwałym podgrzewaniu powierzchni warto dodać go nieco więcej, niż jest w samym tinolu.

Na rynku jest mnóstwo różnych topników, a każdy z nich ma inne właściwości. Topniki kwasowe są agresywne w działaniu i wymagają dokładnego umycia lutowanych powierzchni, ponieważ jego długotrwała obecność może być przyczyną korozji. Do wielu zastosowań wystarczy zwykła kalafonia. Jej dużą zaletą jest fakt, że nie przewodzi prądu i nie wymaga zmywania po lutowaniu. Jej pozostałości wyglądają mało estetycznie, ale to jedyna przypadłość. Dobrym nawykiem jest jednak niepozostawianie tego nalotu i usuwanie go za pomocą dedykowanego preparatu, na przykład sprayu do czyszczenia płytek Cleanser PCC15 z preparatem MCE 201 PCB.

Nasi eksperci polecają:

• topnik lutowniczy Mechanic UV223 Flux Paste żel do SMD BGA THT,
• topnik lutowniczy Mechanic UV559 Flux Paste do SMD BGA THT.

Akcesoria pomocnicze i BHP przy lutowaniu

• Do lutowania będą potrzebne również cążki boczne do cięcia. Najlepiej mieć dwie pary: jedną masywną do przecinania grubych przewodów i drugą drobniejszą, do cięcia cienkich przewodów oraz wyprowadzeń elementów.
• Przydają się również kombinerki, zwłaszcza do ściągania izolacji z opornych przewodów oraz do ciasnego skręcania ich ze sobą. Cienkim nożykiem, choćby z łamanym ostrzem, do tapet, można oskrobać lutowane powierzchnie, jeżeli są utlenione lub zanieczyszczone.

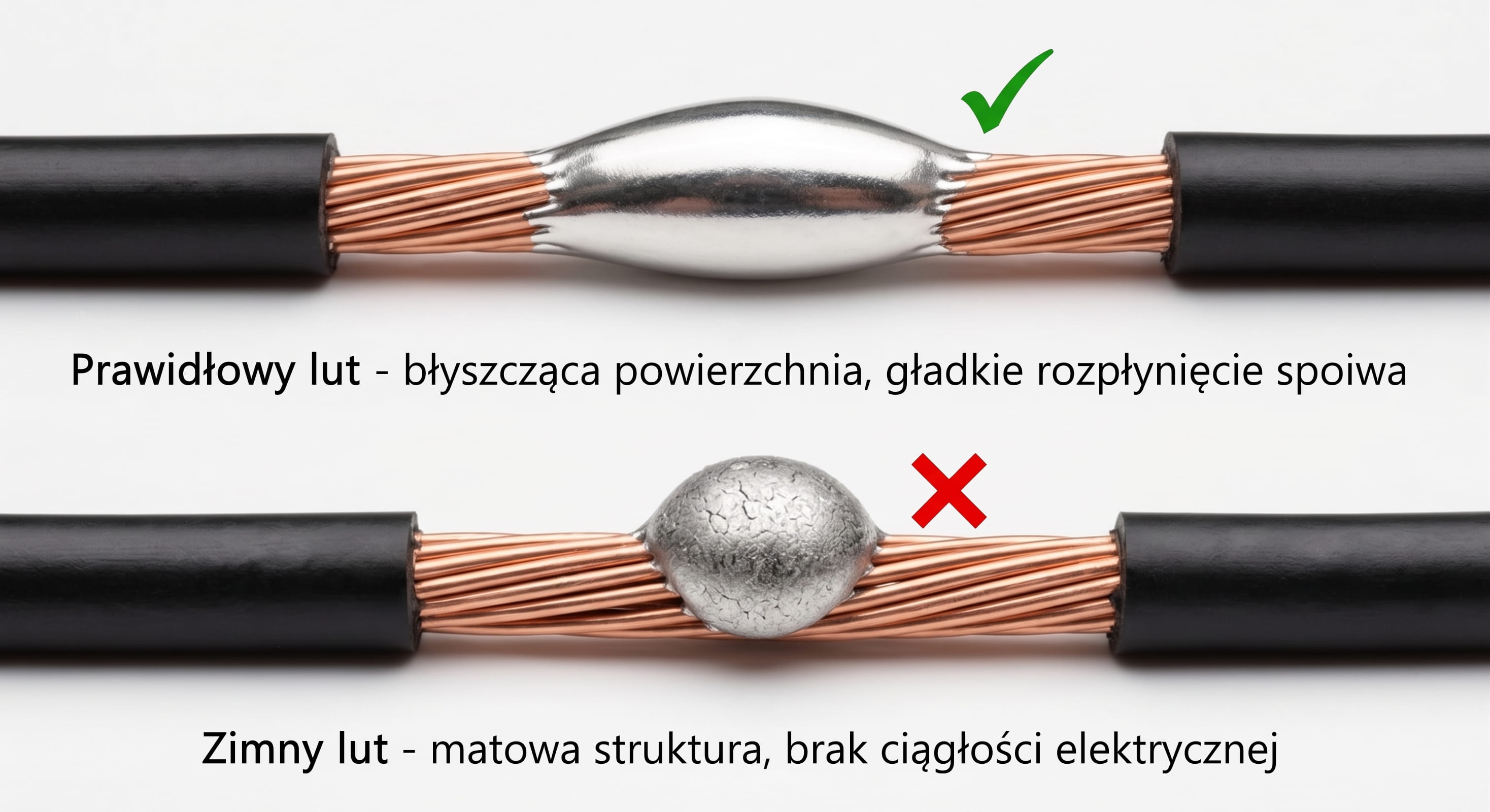

• W trakcie pracy niezbędna jest wilgotna gąbka lub specjalny czyścik z wełny mosiężnej, aby na bieżąco usuwać spaloną kalafonię z grotu. Z kolei do usuwania nadmiaru spoiwa i poprawiania tzw. zimnych lutów niezastąpiony będzie odsysacz do cyny lub miedziana plecionka lutownicza.
• Lutowanie kabli wymaga jednoczesnego trzymania przewodu, cyny i lutownicy. Aby ułatwić sobie pracę, warto wyposażyć się w stabilny uchwyt z krokodylkami, potocznie nazywany trzecią ręką.

Odrobina BHP również nie zaszkodzi: przezroczyste okulary ochronne mogą uratować wzrok przed odpryskującą końcówką przewodu, która wystrzeliła ze szczypiec w trakcie cięcia. Podczas lutowania wydzielają się opary, więc można zaopatrzyć się w specjalny wyciąg oparów lub chociaż zadbać o dobrą wentylację.

Przygotuj swoją stację lutowniczą z produktami od Sklep AVT:

• cążki boczne Cu 1.2mm, 91mm, Xytronic AX603,
• szczypce tnące boczne 200mm, Heavy Duty, Proskit PM-916,
• czyścik do grotów w metalowej podstawce ProsKit SH-1025,
• gąbka lutownicza do czyszczenia grota, 55x45mm, Elwik,
• plecionka lutownicza 2m - szerokość 1.5mm - z podajnikiem, SR20 Mechanic,
• plecionka lutownicza 2m - szerokość 1mm - z podajnikiem, SR20 Mechanic,
• uchwyt montażowy z lupą 90mm 2.5X / 4.5X, Proskit SN-392,
• uchwyt montażowy bez lupy.

Jak lutować kable i przewody? Czas na praktykę

Mamy już wszystkie akcesoria do lutowania, co dalej?

1. Zdejmij izolację z końcówek przewodów, aby odsłonić czystą miedź.
2. Jeśli zauważysz, że jest ona pokryta patyną lub innymi zanieczyszczeniami, delikatnie ją zeskrob. W przypadku przewodów giętkich luźno sterczące cienkie druciki skręć mocno palcami.
3. Przed właściwym łączeniem należy pokryć przewody warstwą spoiwa. Przyłóż gorący grot lutownicy do gołej miedzi i rozgrzej ten obszar.
4. Następnie przytknij końcówkę tinolu (cyny) bezpośrednio do rozgrzanego przewodu - pamiętaj, aby podawać cynę na przewód, a nie bezpośrednio na grot.
5. Jeśli przewód jest gruby lub wykonany z materiału, który trudno łapie cynę, rozgrzany koniec przewodu delikatnie zamocz w kalafonii. Roztopi się ona pod wpływem temperatury i ułatwi równomierne rozprowadzenie spoiwa.
6. Przyłóż do siebie pobielone wcześniej przewody i rozgrzej je wspólnie lutownicą, dodając w razie potrzeby odrobinę świeżego tinolu.

Alternatywna metoda (dla przewodów giętkich): możesz mocno skręcić ze sobą odizolowane przewody jeszcze przed nałożeniem cyny. W tym przypadku pobielenie tak przygotowanego skrętu będzie od razu równoznaczne z ich trwałym i solidnym zlutowaniem.

Jak się lutuje? Podsumowanie najpotrzebniejszych elementów

• Do rozpoczęcia pracy niezbędna jest lutownica (np. łatwa w obsłudze kolbowa/stacja lutownicza do małej elektroniki lub transformatorowa do grubych kabli),
• potrzebujesz spoiwa, czyli cyny (najlepiej tinolu) o średnicy 0,5-1,0 mm, która ma już wewnątrz fabryczny rdzeń z topnika,
• musisz mieć dodatkowy topnik, na przykład zwykłą kalafonię lub pastę lutowniczą, która oczyszcza metale i pomaga cynie dobrze się rozpływać,
• przyda się czyścik lub wilgotna gąbka do czyszczenia grotu oraz odsysacz do cyny (lub miedziana plecionka) do poprawiania błędów i usuwania nadmiaru spoiwa,
• zestaw warto uzupełnić o cążki boczne do cięcia przewodów, stabilny uchwyt typu „trzecia ręka” oraz okulary ochronne dla bezpiecznej pracy.

Stworzone przy użyciu AI

Często zadawane pytania (FAQ)

1. Jaka lutownica jest najlepsza dla początkujących?

Dla osób zaczynających przygodę z lutowaniem najlepszym wyborem jest lutownica kolbowa (oporowa) o mocy 30-60 W lub prosta stacja lutownicza z regulacją temperatury. Jest lekka, precyzyjna i pozwala bezpiecznie pracować z delikatną elektroniką oraz przewodami.

2. Czy można lutować bez kalafonii lub topnika?

Teoretycznie tak, jeśli używasz cyny z wbudowanym rdzeniem z topnika (tinolu). W praktyce jednak dodatkowy topnik (np. kalafonia) jest niezbędny - oczyszcza on łączone powierzchnie z tlenków i sprawia, że cyna prawidłowo rozlewa się i trwale łączy przewody.

3. Jak zadbać o BHP podczas lutowania?

Zadbaj o dobrą wentylację pomieszczenia lub użyj specjalnego pochłaniacza oparów, aby nie wdychać dymu z topnika. Zawsze zakładaj okulary ochronne i odkładaj gorącą lutownicę wyłącznie na bezpieczną podstawkę. Po zakończeniu pracy dokładnie umyj ręce, szczególnie jeśli używasz cyny z dodatkiem ołowiu.
