Cyna do lutowania - czym jest i jaką wybrać?

Lutowanie miękkie - czyli proces trwałego łączenia dwóch elementów metalowych za pomocą specjalnego stopu na bazie cyny, rozgrzanego do płynnej postaci - został z powodzeniem zaadaptowany do branży elektronicznej i to już na samym początku jej istnienia. Obecnie nie znamy żadnej innej techniki montażu układów elektronicznych (rzecz jasna z wyjątkiem budowy „tymczasowych” prototypów przy użyciu płytek stykowych), która nie wykorzystywałaby którejś z odmian lutowania miękkiego.

Niezależnie od zastosowanej technologii, dobór właściwego lutowia ma fundamentalne znaczenie dla niezawodności urządzenia - źle dobrany stop może nie tylko utrudnić lub wręcz uniemożliwić montaż, ale także narazić wrażliwe elementy elektroniczne na przegrzanie. Dziś przyjrzymy się dostępnym na rynku rodzajom cyny do lutowania i podamy garść praktycznych porad dotyczących ich zastosowania w codziennej pracy.

Jaka cyna do lutowania będzie najlepsza? Szybka odpowiedź

• Do elektroniki (dla amatorów i serwisu): cyna ołowiowa Sn60Pb40 (łatwo się topi w 183°C, daje błyszczący lut).
• Do nowej elektroniki (eko / RoHS): cyna bezołowiowa SAC305 (wymaga wyższej temperatury ok. 217-220°C).
• Do rur miedzianych (hydraulika): spoiwo Sn97Cu3 (lutowanie miękkie z użyciem pasty).
• Do precyzyjnego montażu SMD i BGA: cyna w paście (np. Mechanic), nakładana przez szablon lub strzykawką.
• Do rynien i blachy: gruba cyna w laskach lub drut powyżej 2mm.

Cyna lutownicza - co to dokładnie jest? Rodzaje cyny do lutowania

Pojęcie „cyna” to potoczna nazwa spoiwa, które jest stopem kilku metali. Wybór odpowiedniej cyny zależy głównie od tego, co chcesz naprawić lub połączyć.

Oto proste zestawienie najpopularniejszych rodzajów cyny i ich zastosowanie:

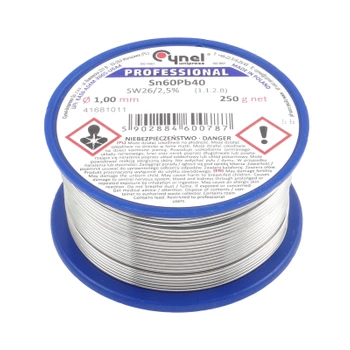

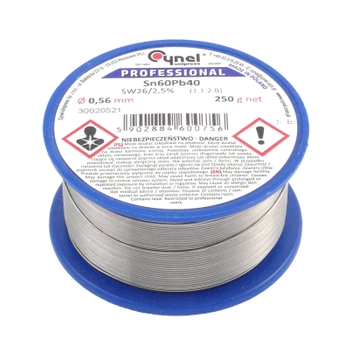

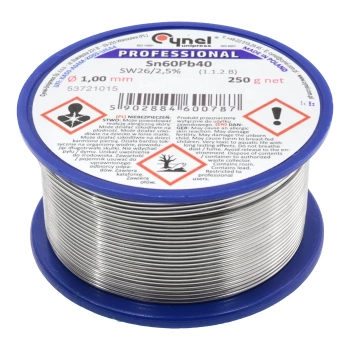

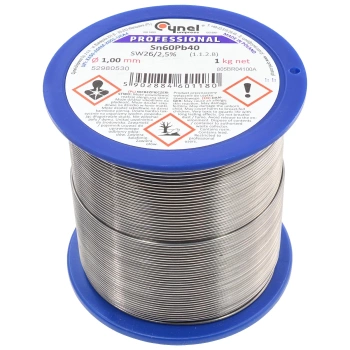

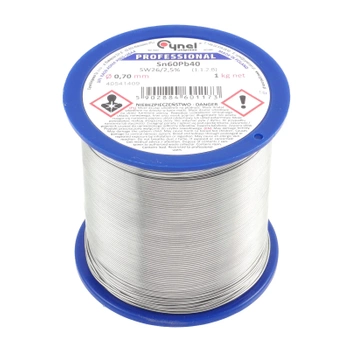

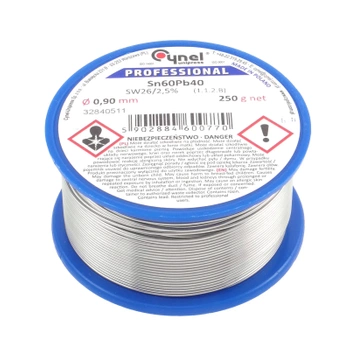

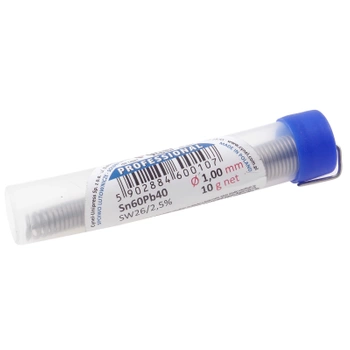

• najlepsza dla początkujących jest cyna ołowiowa, np. stop Sn60Pb40. Topi się w niskiej temperaturze (183°C), łatwo się nią lutuje i daje ładny, błyszczący lut. Najlepiej kupić drut, który ma już w środku wbudowany topnik,

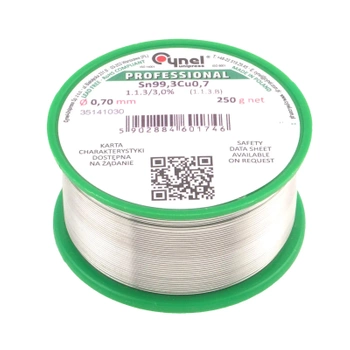

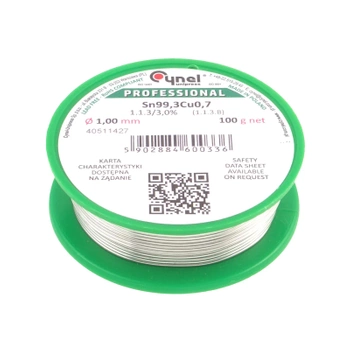

• nowoczesne urządzenia wymagają cyny bezołowiowej, np. stopu SAC305. Topi się w wyższej temperaturze (ok. 217°C), przez co lutowanie jest trudniejsze, a gotowe połączenie staje się matowe,
• do montażu miniaturowych elementów powierzchniowych idealna jest cyna w paście (mieszanina sproszkowanego metalu i topnika), która pozwala na precyzyjne dawkowanie bez użycia klasycznego drutu,
• do instalacji wodnych stosuje się specjalną cynę bez ołowiu - najczęściej stop Sn97Cu3. Wymaga użycia dodatkowej pasty lutowniczej,
• do lutowania rynien czy grubych przewodów wybiera się gruby drut (powyżej 1,5 mm) lub cynę w laskach (np. LC60), aby szybko nałożyć dużo spoiwa.

Cyna lutownicza - skład i właściwości fizyczne na przykładzie stopu ołowiowego

Poznanie i dogłębne zrozumienie składu oraz parametrów cyny lutowniczej, a więc także wynikających z nich właściwości fizycznych, jest kluczem do nabycia umiejętności prawidłowego montażu i demontażu dowolnych układów elektronicznych. I choć praktyczne doświadczenie oraz zdolności manualne elektronika są także niezwykle ważne, to bez wiedzy na temat technicznych aspektów lutowania, nawet najbardziej precyzyjni monterzy mogą polec z kretesem w najmniej oczekiwanym momencie.

Pojęcie „cyna” w odniesieniu do lutowia, stosowanego w elektronice, jest pewnym uproszczeniem. Jaki jest skład cyny lutowniczej? W rzeczywistości każde lutowie to stop cyny oraz domieszek innych metali, modyfikujących parametry termiczne oraz inne właściwości fizyczne wynikowego materiału. Dawniej cyna lutownicza bazowała niemal wyłącznie na stopie Sn60Pb40, który składał się w 60% z cyny (Sn) i w 40% z ołowiu (Pb). Ten rodzaj lutowia był standardem we wszystkich branżach elektroniki, a o jego zastosowaniach decydowały bardzo korzystne właściwości, takie jak

• przewidywalny, stabilny punkt topnienia (w zakresie 183...190^oC),
• łatwość lutowania,
• odporność na dość szeroki zakres temperatur pracy (zwłaszcza w dolnym zakresie, tj. w temperaturach poniżej zera, co predestynowało „cynę ołowiową” do zastosowań militarnych, kosmicznych czy też kriogenicznych).

Stop Sn60Pb40 ma jeszcze jedną, ogromną zaletę - poprawnie wykonane luty prezentują piękną, błyszczącą (wręcz lustrzaną) powierzchnię, zaś luty przegrzane lub uszkodzone z innego powodu (np. utworzone przy braku lub niewystarczającej ilości topnika) wyglądają zupełnie inaczej - są matowe (bądź chropowate), a co za tym idzie - łatwe do zauważenia nawet gołym okiem. Ta cecha sprawiała, że układy montowane seryjnie na płytkach drukowanych mogły być poddawane szybkiej inspekcji wizualnej podczas kontroli jakości, choć nie da się ukryć, że możliwość łatwej oceny jakości punktów lutowniczych była nieocenionym ułatwieniem także podczas nauki montażu elementów THT i SMD.

Cyna bezołowiowa - ważny krok w stronę ekologii i zdrowia publicznego

Mimo że cyna ołowiowa typu Sn60Pb40 jest nadal szeroko stosowana (m.in. w serwisie czy też konstrukcjach amatorskich), konieczność zmniejszenia ekspozycji na ołów doprowadziła do rosnącego zainteresowania stopami bezołowiowymi. Przykładowo, stop SAC305 (Sn96.5Ag3.0Cu0.5) - będący jednym z najpopularniejszych zamienników SN60Pb40 - ma punkt topnienia w zakresie pomiędzy 217 a 220 ^oC, a zatem wymaga ustawienia temperatury grota stacji lutowniczej przynajmniej o 30/40 ^oC wyżej w porównaniu do sytuacji, gdy pracujemy ze stopem ołowiowym.

Wyższy punkt topnienia lutowia bezołowiowego wiąże się z koniecznością dostarczenia większej ilości energii cieplnej podczas procesu lutowania, co powinno być brane pod uwagę także podczas wyboru sprzętu - wszystkie produkowane obecnie stacje lutownicze oferują temperatury w zakresie do 350/400^oC, co wynika z faktu, iż praktyczna nastawa temperatury grota musi być znacznie wyższa od punktu topnienia stopu.

Niestety, istotną wadą stopów bezołowiowych jest ich matowa powierzchnia, nawet w przypadku idealnie prawidłowych lutów. Z tego względu przy lutowaniu materiałami Pb-free tak ważne okazuje się dopilnowanie samego procesu montażu, tym bardziej, że wyższe temperatury grota utrudniają utrzymanie właściwej ilości topnika przez cały czas podgrzewania punktów lutowniczych.

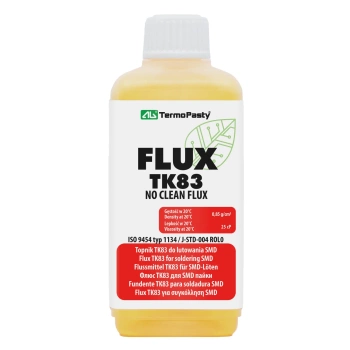

Topnik w drucie, czyli… ukryta broń cyny lutowniczej

Każdy, kto choć raz próbował użyć cyny odzyskanej z wylutowywania do ponownego montażu elementów, doskonale zdaje sobie sprawę, że samo lutowie to jeszcze nie wszystko, czego potrzebujemy do „szczęścia” podczas pracy. Ogromne znaczenie ma jeszcze zastosowanie odpowiedniego topnika. Substancje takie działają w oparciu o redukcję tlenków, powstających na powierzchniach lutowanych podczas podgrzewania ich do wysokiej temperatury - zmniejszenie grubości niepożądanej powłoki utlenionego metalu umożliwia nie tylko lepszy przepływ ciepła, ale przede wszystkim poprawia przyczepność cyny. Topnik może być produkowany na bazie żywic roślinnych, takich jak kalafonia, a także rozmaitych kwasów organicznych lub innych substancji chemicznych (w tym tzw. aktywatorów).

Wybór rodzaju i postaci fizycznej topnika (płyn, żel, spray, pisak) zależy od:

• rodzaju montowanych elementów,
• powierzchni,
• wybranej technologii montażu,
• a także jakości końcówek elementów elektronicznych oraz pokrycia padów na PCB.

W niektórych sytuacjach konieczna jest także rezygnacja z procesu mycia płytek po procesie lutowania, co wynika z zastosowania czujników z niezabezpieczonymi otworami (jak ma to miejsce np. w przypadku sensorów ciśnienia, wilgotności, czy też niektórych czujników laserowych).

Na szczęście, niemal każda cyna dostępna obecnie na rynku w postaci szpuli z nawiniętym drutem, posiada wewnętrzny rdzeń - cienki kanał, wypełniony topnikiem na bazie kalafonii. Dzięki temu lutowanie jest często możliwe nawet bez użycia dodatkowego topnika nakładanego „z zewnątrz” (np. w postaci żelu), choć w praktyce zwykle i tak stosujemy go, aby poprawić lutowność i zapewnić wygodny montaż elementów o zróżnicowanej pojemności cieplnej.

Sprawdź też, jakie są rodzaje kabli i przewodów elektrycznych.

Jaka cyna jest najlepsza do lutowania kabli? Przegląd dostępnych wykonań lutowia dla elektroniki

Druty cynowe są dostępne w szerokim zakresie średnic, od bardzo cienkich (poniżej 0,5 mm) do grubych (1,5 mm, a nawet więcej). Wybór średnicy drutu jest podyktowany przede wszystkim rozmiarem montowanych elementów - grubsza cyna ułatwia montaż dużych złączy, przewodów czy też elementów przewlekanych, podczas gdy mniejsze średnice mogą zapewnić lepszą precyzję i kontrolę nad dozowaniem lutowia w przypadku ręcznego montażu drobnych elementów SMD (o rozmiarach poniżej 0805).

• Cyna 0.5 mm - 1.0 mm: drobna elektronika, komponenty przewlekane (THT) oraz precyzyjne elementy SMD,
• cyna 1.5 mm - 2.5 mm: grube przewody, złącza wysokoprądowe, pobielanie końcówek kabli.

Cyna lutownicza jest również dostępna w postaci pasty lutowniczej i sztabek. Ta pierwsza składa się z drobnych cząstek cyny, zawieszonych w topniku o zwiększonej gęstości (żel) i znajduje zastosowanie w technologii montażu powierzchniowego (SMT), gdzie precyzyjne dozowanie i aplikacja cyny są krytyczne dla uzyskania poprawnych lutów, w szczególności w przypadku tak wymagających elementów, jak układy scalone w obudowach BGA, WLCSP czy QFN.

Natomiast sztabki cyny, ze względu na swój większy rozmiar, są używane w lutowaniu na fali (stosowanym do seryjnego lutowania elementów THT, np. złączy na płytach głównych komputerów). Cyna w sztabkach może też być użyta do pobielania końcówek przewodów przy użyciu tygla lutowniczego.

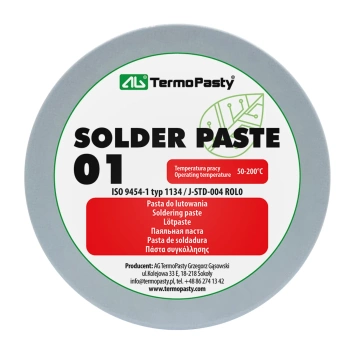

Pasta lutownicza, czyli cyna w nowej odsłonie

Tradycyjny drut lutowniczy, choć niezastąpiony przy lutowaniu kabli czy elementów przewlekanych, ustępuje miejsca innej formie spoiwa, kiedy wkraczamy w świat zaawansowanego montażu powierzchniowego. Mowa o cynie w paście, która jest plastyczną mieszaniną mikroskopijnych kulek stopu lutowniczego oraz gęstego topnika.

Dlaczego warto sięgnąć po cynę w paście? Przede wszystkim ze względu na precyzję. Można ją nakładać bezpośrednio na płytkę PCB za pomocą strzykawki z igłą dozującą lub masowo, wykorzystując specjalne szablony metalowe. Po nałożeniu pasty układamy na niej elementy SMD, a następnie całość podgrzewamy - np. gorącym powietrzem lub w piecu rozpływowym. Pasta błyskawicznie zmienia się w trwałe i estetyczne spoiwo.

W ofercie Sklep AVT można znaleźć wiele produktów marki Mechanic. Zdaniem naszych ekspertów warto sięgnąć po:

• pasta lutownicza XP5 148°C Mechanic,
• pasta lutownicza XGSP40 183°C Mechanic,
• pasta lutownicza XGZ40 183°C Mechanic,
• pasta lutownicza V4B48 138°C Mechanic,
• pasta lutownicza MCN-4258 138°C Mechanic.

Jaką cynę wybrać do innych zastosowań? Hydraulika i blacharstwo

Choć w elektronice królują stopy ołowiowe i SAC305, inne branże wymagają odmiennych spoiw:

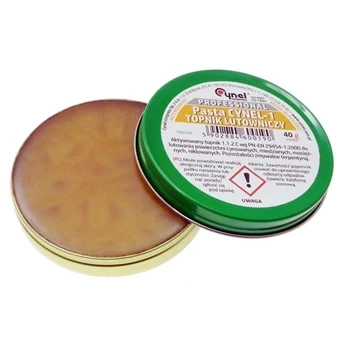

• lutowanie rur miedzianych (C.O. i woda): tutaj stosuje się cynę bezołowiową ze znaczną domieszką miedzi, najczęściej stop Sn97Cu3. Wymaga dodatkowego oczyszczenia powierzchni pastą lutowniczą,
• prace blacharskie i grube kable: do naprawy rynien czy lutowania potężnych złączy stosuje się cynę w grubych laskach o średnicy od 1,5 mm do 2,5 mm, co pozwala na szybkie nałożenie dużej ilości spoiwa.

Jaką cynę wybrać do lutowania elektroniki i nie tylko? Zapamiętaj te punkty

Czym jest cyna lutownicza? To potoczna nazwa spoiwa, które w rzeczywistości jest stopem cyny z innymi metalami (np. ołowiem, miedzią lub srebrem). To te dodatki decydują o tym, jak łatwo materiał się topi i do czego służy:

• cyna ołowiowa (np. Sn60Pb40): idealna do tradycyjnej elektroniki, serwisu i dla osób początkujących. Topi się w niskiej temperaturze (183°C), bardzo łatwo się nią pracuje i daje błyszczący, łatwy do oceny lut,
• cyna bezołowiowa (np. SAC305 lub Sn97Cu3): ekologiczne spoiwo wymagane w nowoczesnym sprzęcie fabrycznym oraz w hydraulice. Wymaga wyższej temperatury, a gotowy lut jest matowy i bardziej kruchy,
• do rur miedzianych stosuje się bezpieczną dla zdrowia cynę bezołowiową Sn97Cu3 wraz z pastą,
• do rynien i grubych kabli używa się cyny ołowiowej w grubych laskach lub drutu powyżej 1,5 mm.
• grubość drutu dopasuj do wielkości elementów. Do precyzyjnej elektroniki i małych przewodów wybierz cienką cynę (0,5 mm - 1,0 mm), a do cięższych prac blacharskich i grubych złączy - gruby drut (powyżej 1,5 mm).

Dowiedz się także, jak poprawnie lutować kable.

Często zadawane pytania (FAQ)

1. Czym różni się tradycyjna cyna w drucie od cyny w paście?

Tradycyjna cyna w drucie to metalowy pręt (często z topnikiem w środku), który dawkuje się ręcznie podczas podgrzewania lutownicą kolbową. Cyna w paście (np. marki Mechanic) to plastyczna mieszanka mikroskopijnych kulek metalu i gęstego topnika. Nakłada się ją bezpośrednio na płytkę przed podgrzaniem, co jest niezastąpione przy miniaturowych elementach SMD i układach BGA.

2. Dlaczego po lutowaniu cyną bezołowiową połączenie jest matowe?

To całkowicie naturalna cecha fizyczna stopów bez dodatku ołowiu. O ile w przypadku cyny ołowiowej matowy lut oznaczał błąd, o tyle w technologii bezołowiowej poprawnie wykonane połączenie zawsze będzie matowe lub półmatowe.

3. Czy do lutowania cyną z topnikiem muszę używać dodatkowej kalafonii lub pasty?

W przypadku prostych prac i czystych przewodów, topnik zawarty wewnątrz drutu lub w paście w zupełności wystarczy. Jeśli jednak lutujesz elementy o dużej pojemności cieplnej, starsze, lekko zaśniedziałe komponenty lub gęsto upakowane nóżki układów scalonych, dodatek zewnętrznego topnika znacznie ułatwi i przyspieszy pracę.
