Lutowanie miękkie jest techniką, bez której nie byłby możliwy dynamiczny rozwój elektroniki na przestrzeni ostatnich kilkudziesięciu lat. Przez ten czas stale pojawiały się na rynku nowe technologie i nowe rodzaje urządzeń montażowych , choć ogólna zasada działania pozostała niezmienna – połączenie dwóch (lub więcej) przewodników następuje na drodze pokrywania ich powierzchni rozgrzanym, niskotopliwym stopem na bazie cyny. Jednak nawet pod względem składu chemicznego spoiwa, XXI wiek przyniósł spore zmiany – cyna lutownicza na bazie ołowiu została w przeważającej większości zastosowań zastąpiona ekologicznymi stopami bezołowiowymi. W ofercie Sklepu AVT znalazła się zarówno klasyczna cyna do lutowania ołowiowego, jak i szereg nowoczesnych stopów Pb-free, spełniających wymogi unijnej dyrektywy RoHS.

Rodzaje stopów lutowniczych

Wspomniane wcześniej spoiwo lutownicze na bazie cyny i ołowiu posiadają zwykle skład o stosunku Sn60Pb40 co oznacza, że 60% zawartości stopu stanowi czysta cyna (Sn), zaś pozostałe 40 % - ołów (Pb). Ogromną zaletą, jaką może poszczycić się „klasyczna” cyna do lutownicy, jest stosunkowo niska temperatura topnienia: na poziomie 183 oC. Dzięki temu lutowanie może odbywać się przy niższych nastawach temperatury grotu – zwykle około 300 oC, choć rzeczywista wartość zależy w dużej mierze od rodzaju i rozmiaru lutowanych elementów , rozmiaru łączonych powierzchni, a także rodzaju grota . Dużym plusem technologii lutowania ołowiowego jest też stabilność uzyskiwanych połączeń – bardzo dobrze znoszą one niskie temperatury, co ma znaczenie w niektórych branżach (w tym w aparaturze kosmicznej, wojskowej oraz instalacjach samochodowych). Ponadto klasyczna cyna lutownicza, czyli połączenie cyny i ołowiu w proporcjach opisanych powyżej zapewnia trwałe połączenie. W praktyce oznacza to, że zachowuje pierwotne właściwości przez bardzo długi okres. Zdecydowaną większość elektroniki konsumenckiej, medycznej i przemysłowej przestawiono jednak w pełni na tzw. lutowanie bezołowiowe – w tym celu wykorzystane są materiały do lutowania na bazie cyny, miedzi, a często także srebra. Mamy tu do czynienia ze stopami, w których sama cyna obejmuje od około 96 % do aż 99,3 % masy stopu, zaś wszelkie domieszki szkodliwych metali ciężkich (w tym samego ołowiu) zostały całkowicie wyeliminowane.

Dobór średnicy spoiwa do rodzaju pracy

Kolejnym ważnym aspektem doboru spoiwa do prac lutowniczych jest rozmiar oraz forma, w jaką ukształtowana jest masa spoiwa. Prawie wszystkie produkty z tego segmentu materiałów dla elektroniki są dostępne w postaci drutu, nawiniętego na szpulę lub – w przypadku niewielkich, podręcznych opakowań – zwiniętego wewnątrz przezroczystej, tworzywowej fiolki. W zależności od rodzaju i wielkości lutowanych elementów, należy dobrać właściwą średnicę takiego drutu – spoiwo do lutowania występuje bowiem w wersjach od 0,25 mm do nawet 3 mm, a generalna zasada jest analogiczna do metody wyboru grota – rozmiar drutu cynowego powinien być zbliżony do wielkości lutowanych elementów (końcówek, padów PCB, etc.). Do najmniejszych elementów SMD w rozmiarach rzędu 0402 nadają się druty o średnicy 0,25 – 0,38 mm, podczas gdy lutowanie wyprowadzeń konwencjonalnych elementów przewlekanych (np. rezystorów, kondensatorów i układów scalonych w obudowach DIP) najlepiej jest wykonywać cyną o średnicy od około 0,7 mm do 1 mm. Warto dodać, że w większości przypadków drut zawiera cienki rdzeń wypełniony topnikiem na bazie kalafonii, który znakomicie poprawia lutowność łączonych powierzchni topnika. Cyna do lutowania charakteryzująca się odpowiednią średnicą dopasowaną do konkretnych zastosowań znacząco ułatwia i przyspiesza pracę.

Cyna w ofercie Sklepu AVT

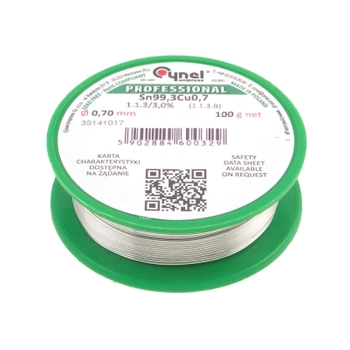

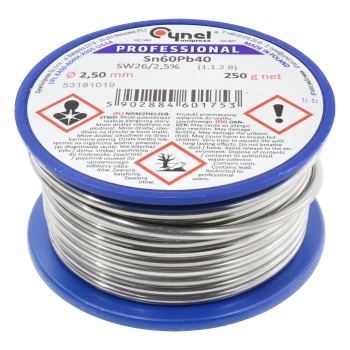

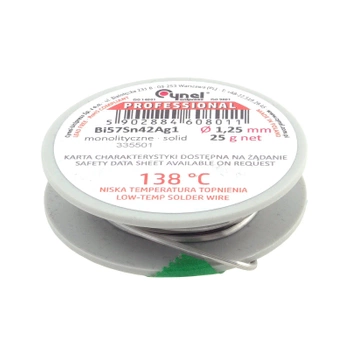

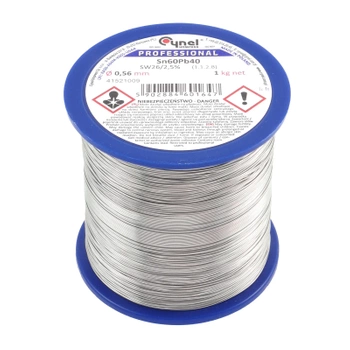

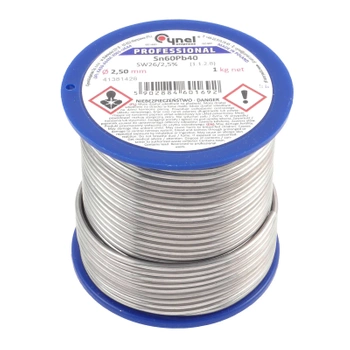

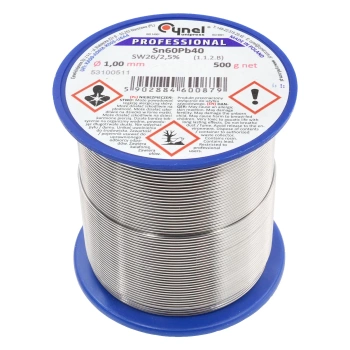

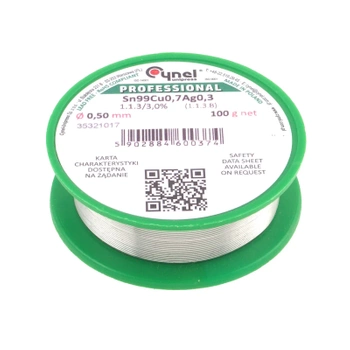

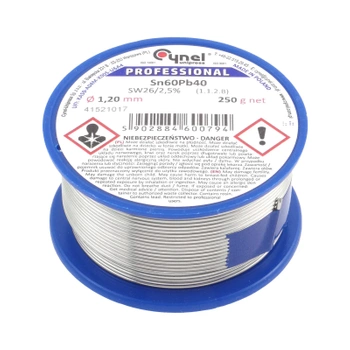

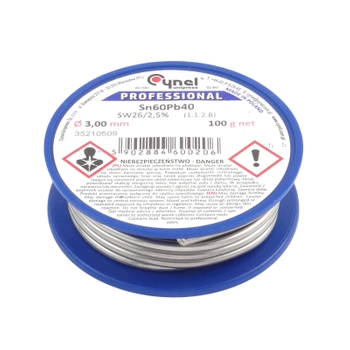

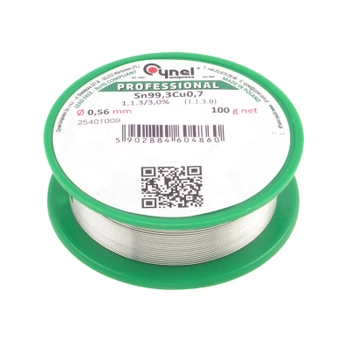

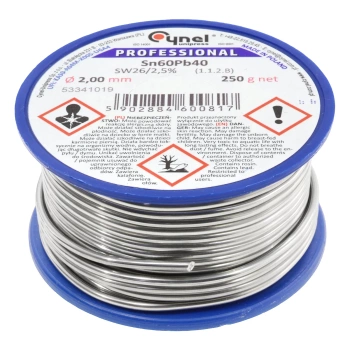

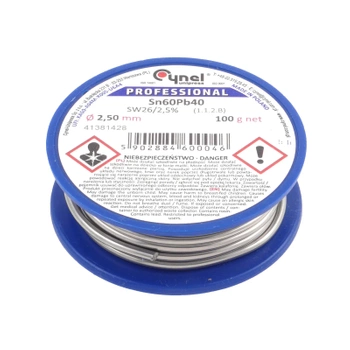

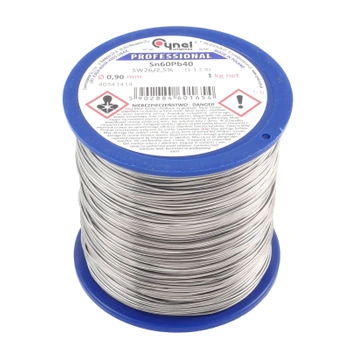

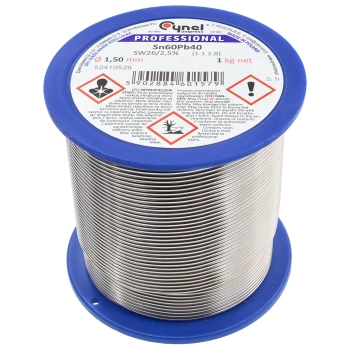

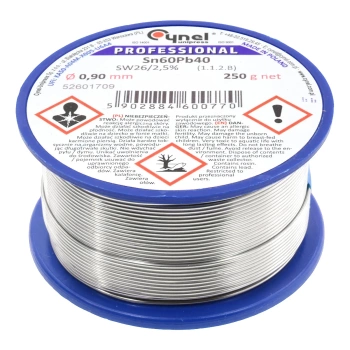

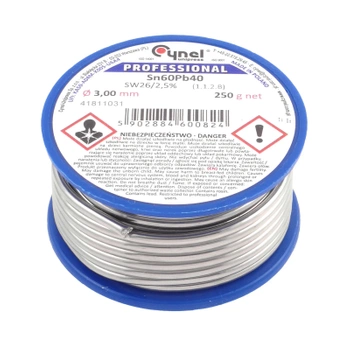

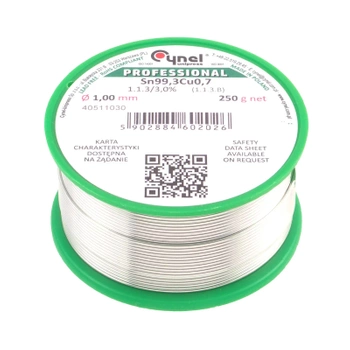

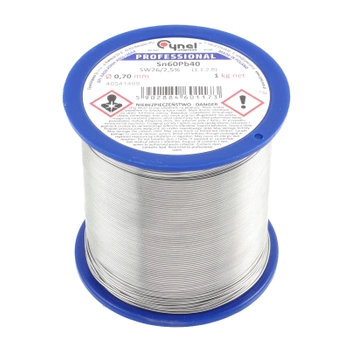

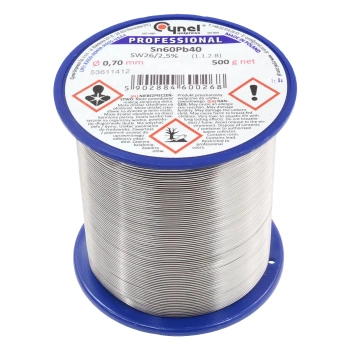

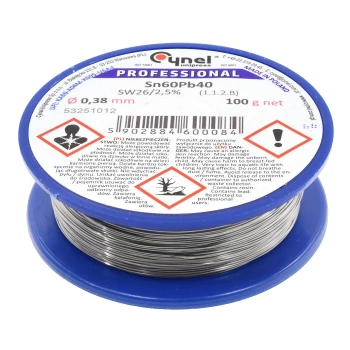

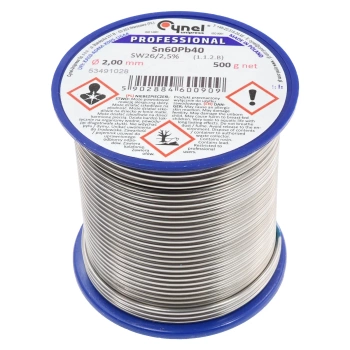

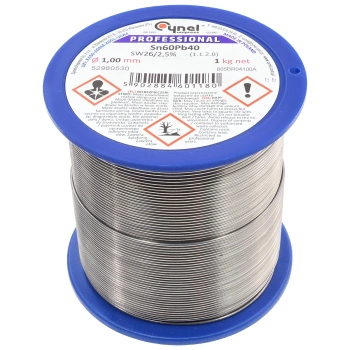

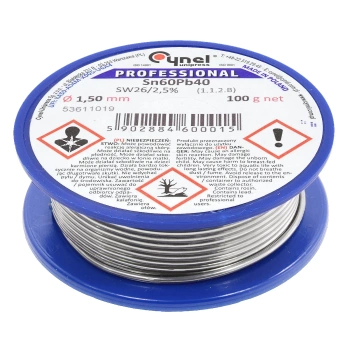

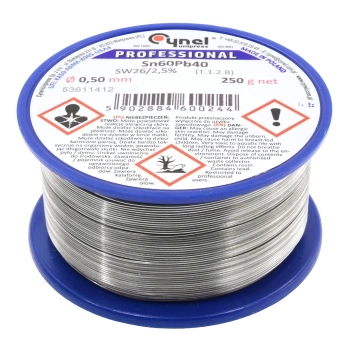

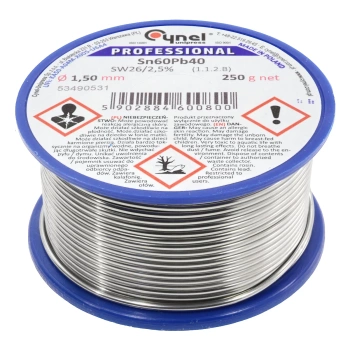

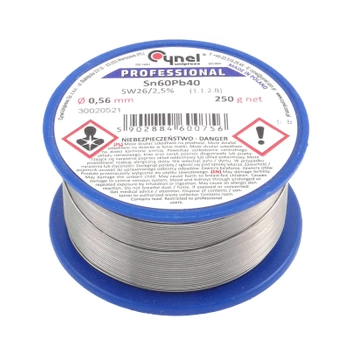

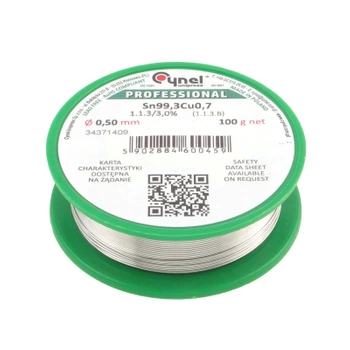

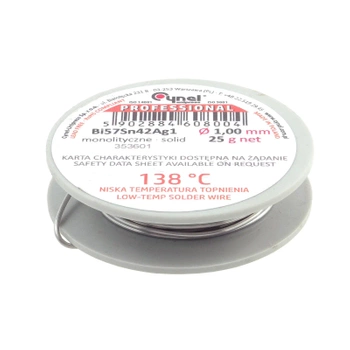

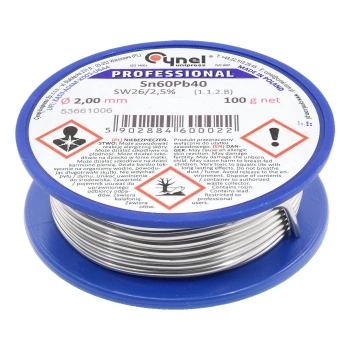

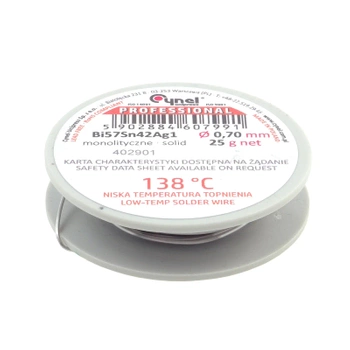

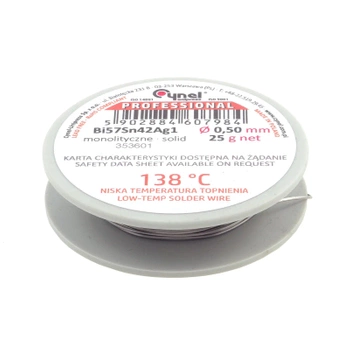

W naszej ofercie znalazła się cyna do lutowania miedzi renomowanego i doskonale znanego kilku pokoleniom elektroników producenta – polskiej firmy Cynel. Aby sprostać oczekiwaniom wszystkich odbiorców, wprowadziliśmy do sprzedaży zarówno klasyczne stopy ołowiowe SN60Pb40 do lutowania miękkiego, jak i nowoczesne materiały spełniające unijną dyrektywę RoHS z cienkim rdzeniem, który jest wypełniony topnikiem na bazie kalafonii. W naszej ofercie znajdziesz zarówno druty we fiolkach i niewielkich szpulkach o masie netto 100 g, jak i duże szpule 1-kilogramowe. Średnica oferowanej przez nas cyny wynosi od 0,25 mm do 3 mm, co pokrywa wszystkie zakresy zastosowań w montażu manualnym. Dodatkowo w naszej ofercie znajdziesz także pręty cynowe wyprodukowane w pierwszym wytopie cyny, idealne do użycia w tyglach lutowniczych.

FAQ

W trakcie wyboru spoiwa lutowniczego wykorzystywanego do lutowania elementów elektronicznych, należy zwrócić szczególną uwagę na jego średnicę. Im jest mniejsza (np. poniżej 1 mm), tym łatwiej wykonać precyzyjne połączenia. Do amatorskiego zastosowania najlepszym wyborem będzie klasyczne spoiwo lutownicze składające się z czystej cyny (60%) i ołowiu (40%). Lutowia tego typu są oznaczone jako SN60Pb40.

Na początku warto zaznaczyć, że wszystkie lutowane rury, mufy, trójniki i kolanka miedziane muszą charakteryzować się taką samą średnicą, np. 18 mm. Najlepszym wyborem będą stopy ołowiowe SN60Pb40 do lutowania miękkiego o średnicy około 2 mm (lub większej). Dobrą praktyką jest używanie topnika na wszystkich miejscach łączenia.

W przypadku amatorskiego lutowania kabli, najlepszym wyborem będzie klasyczne spoiwo lutownicze, które w składzie zawiera czystą cynę (60%) i ołów (40%). Połączenia wykonane przy użyciu takiego lutowia są trwałe i odporne na czynniki zewnętrzne. Wyjątkiem są kable audio. Lutowanie takich przewodów powinno odbywać się przy użyciu spoiwa lutowniczego z dodatkiem srebra. Wynika to m.in. ze zmniejszonego oporu. Warto jednak dodać, że łączenie kabli cyną ze srebrem wymaga nieco większej wprawy w lutowaniu.

Elementy SMD (z ang. surface-mounted devices albo surface-mount devices) wyróżniają się niewielkimi rozmiarami. Z tego powodu wymagają precyzyjnego lutowania. Aby poprawnie wykonać lut elementów SMD, konieczny będzie nie tylko specjalny grot, ale również spoiwo lutownicze. Dobrym wyborem są cyny o średnicy około 0,5 mm (w razie potrzeby można użyć cyny o mniejszej średnicy np. 0,25 mm lub 0,38 mm), które umożliwiają precyzyjne lutowanie najmniejszych elementów elektronicznych.

Najlepszym wyborem do lutowania rynien, bez względu na materiał, z którego zostały wyprodukowane, jest klasyczny stop ołowiowy SN60Pb40 do lutowania miękkiego. Spoiwo tego typu zawiera 60% czystej cyny (SN) i 40% ołowiu (PB). Doskonale sprawdza się zarówno do lutowania rynien tytanowo-cynkowych, jak i miedzianych oraz ocynkowanych. W kategorii cyna i spoiwa lutownicze można znaleźć pręty cynowe używane m.in. w trakcie lutowania rynien.

W tym przypadku również najlepszym wyborem będzie spoiwo lutownicze zawierające 60% czystej cyny i 40% ołowiu, czyli SN60Pb40. Połączenia wykonane przy użyciu cyny ołowiowej są trwałe i odporne na działanie czynników zewnętrznych. Podczas lutowania powierzchni miedzianych niezwykle ważny jest odpowiedni dobór średnicy spoiwa. Im elementy lub powierzchnie wyróżniają się mniejszymi rozmiarami, tym powinno się używać spoiwa o mniejszej średnicy. Wynika to z konieczności wykonania precyzyjnego połączenia, które jest łatwiejsze do uzyskania przy użyciu cyny o średnicy np. 0,7 mm. Gdy mamy do czynienia z dużymi powierzchniami miedzianymi do lutowania, zdecydowanie lepszym wyborem będzie spoiwo o średnicy około 2 mm lub większej.
