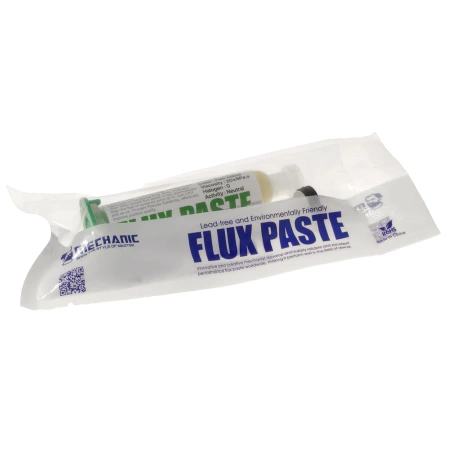

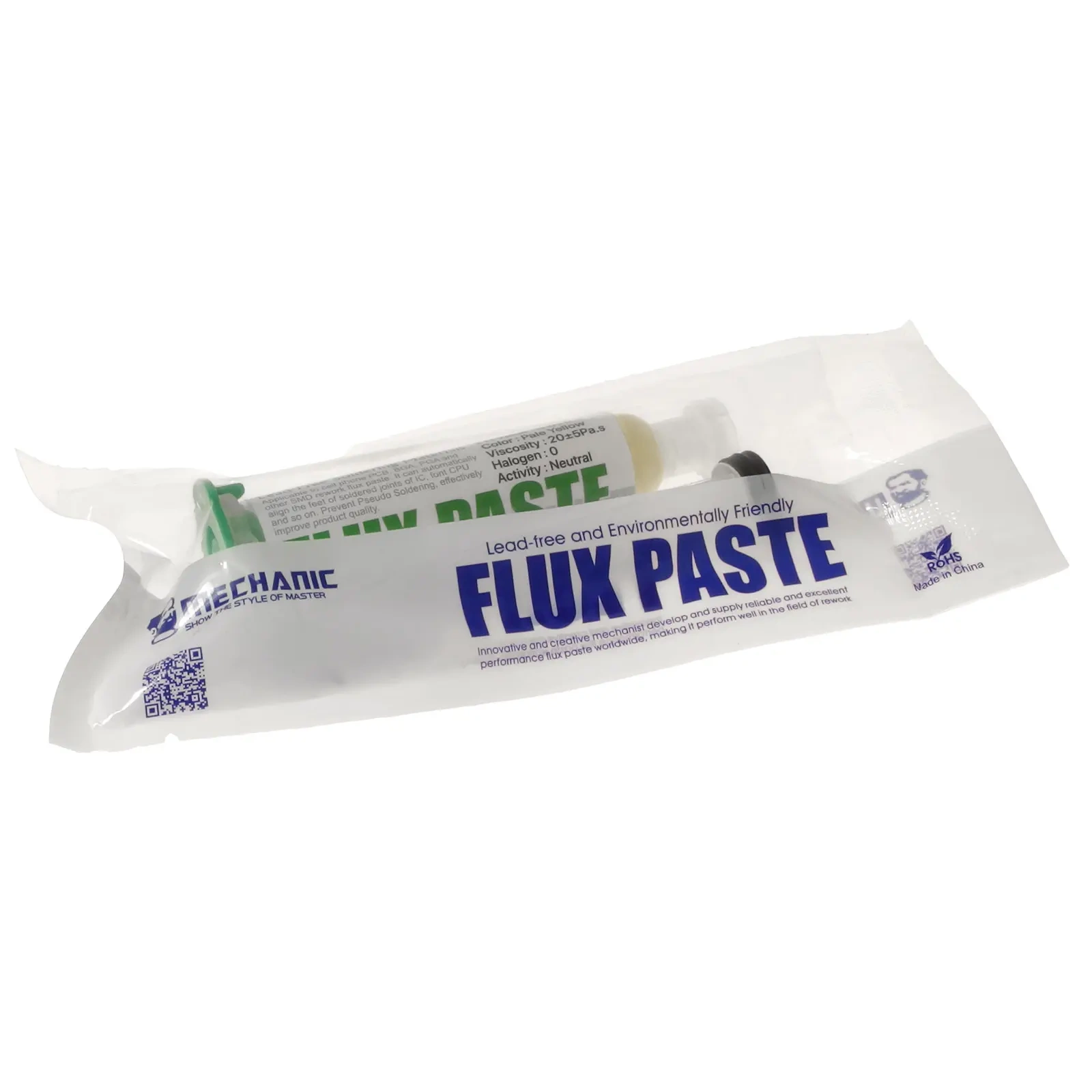

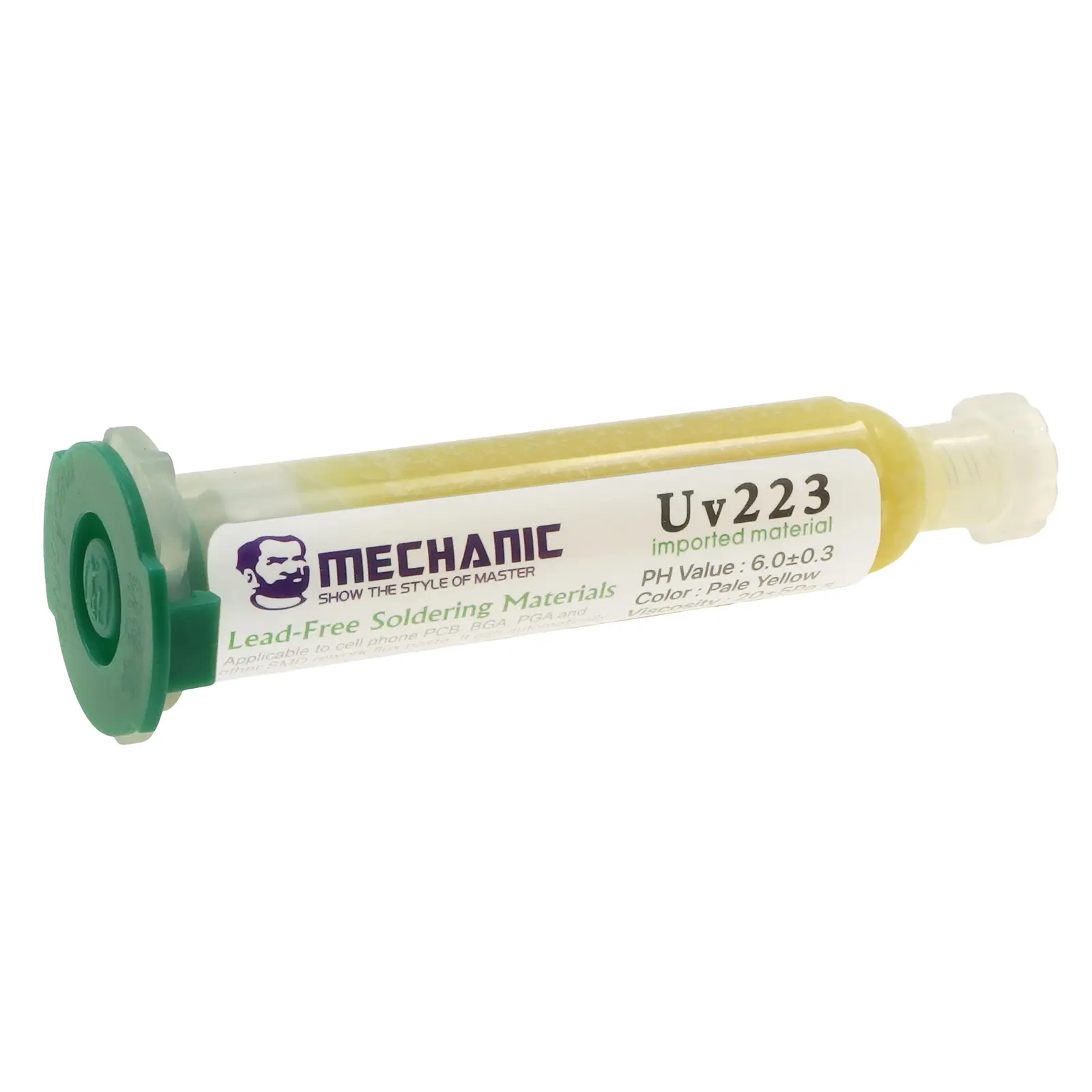

Topnik lutowniczy Mechanic UV223 Flux Paste 10 ml żel do SMD BGA THT z tłokiem i igłami

Mechanic UV223 Flux Paste to wysokiej jakości topnik lutowniczy w żelu, przeznaczony do lutowania elementów SMD, BGA i THT. Żelowa konsystencja ułatwia precyzyjne nakładanie topnika na pola lutownicze, wyprowadzenia układów scalonych, pady PCB oraz miejsca wymagające stabilnej warstwy aktywnej podczas podgrzewania.

Topnik dostarczany jest w praktycznej strzykawce 10 ml z tłokiem oraz dwiema igłami dozującymi. Taki zestaw pozwala wygodnie aplikować niewielką ilość preparatu dokładnie tam, gdzie jest potrzebna. Mechanic UV223 sprawdzi się w serwisie elektroniki, reballingu BGA, naprawach płyt PCB, lutowaniu przewlekanym oraz precyzyjnych pracach warsztatowych.

Najważniejsze cechy

• topnik lutowniczy w żelu
• do lutowania SMD, BGA i THT
• wygodna strzykawka 10 ml
• tłok i 2 igły dozujące w zestawie
• łatwa, precyzyjna aplikacja
• dobre właściwości lutownicze
• stabilnie utrzymuje się na powierzchni
• nie wydziela ostrego zapachu podczas pracy
• jasne połączenia lutownicze
• wysoka wydajność
• produkt marki Mechanic

Zastosowanie

• lutowanie elementów SMD
• lutowanie elementów THT
• reballing układów BGA
• naprawa płyt PCB
• lutowanie układów scalonych
• serwis smartfonów, laptopów i konsol
• prace z gorącym powietrzem hot-air
• lutowanie precyzyjne w elektronice serwisowej

Dlaczego warto wybrać topnik w żelu?

Topnik w żelu lepiej utrzymuje się w miejscu aplikacji niż topniki bardzo płynne. Ma to znaczenie podczas lutowania układów BGA, większych elementów SMD oraz prac wymagających dłuższego podgrzewania. Żelowa konsystencja ogranicza niekontrolowane rozpływanie się preparatu po płytce i pozwala precyzyjniej prowadzić proces lutowania.

Specyfikacja techniczna

• Producent: Mechanic
• Model: UV223
• Typ produktu: topnik lutowniczy w żelu
• Nazwa handlowa: Flux Paste
• Opakowanie: strzykawka
• Pojemność: 10 ml
• Lepkość: 20 ± 5 Pa·s
• Zawartość halogenów: 0%
• Aktywność: neutralna
• Termin przydatności po otwarciu: 18 miesięcy
• Temperatura przechowywania po otwarciu: od 5°C do 10°C

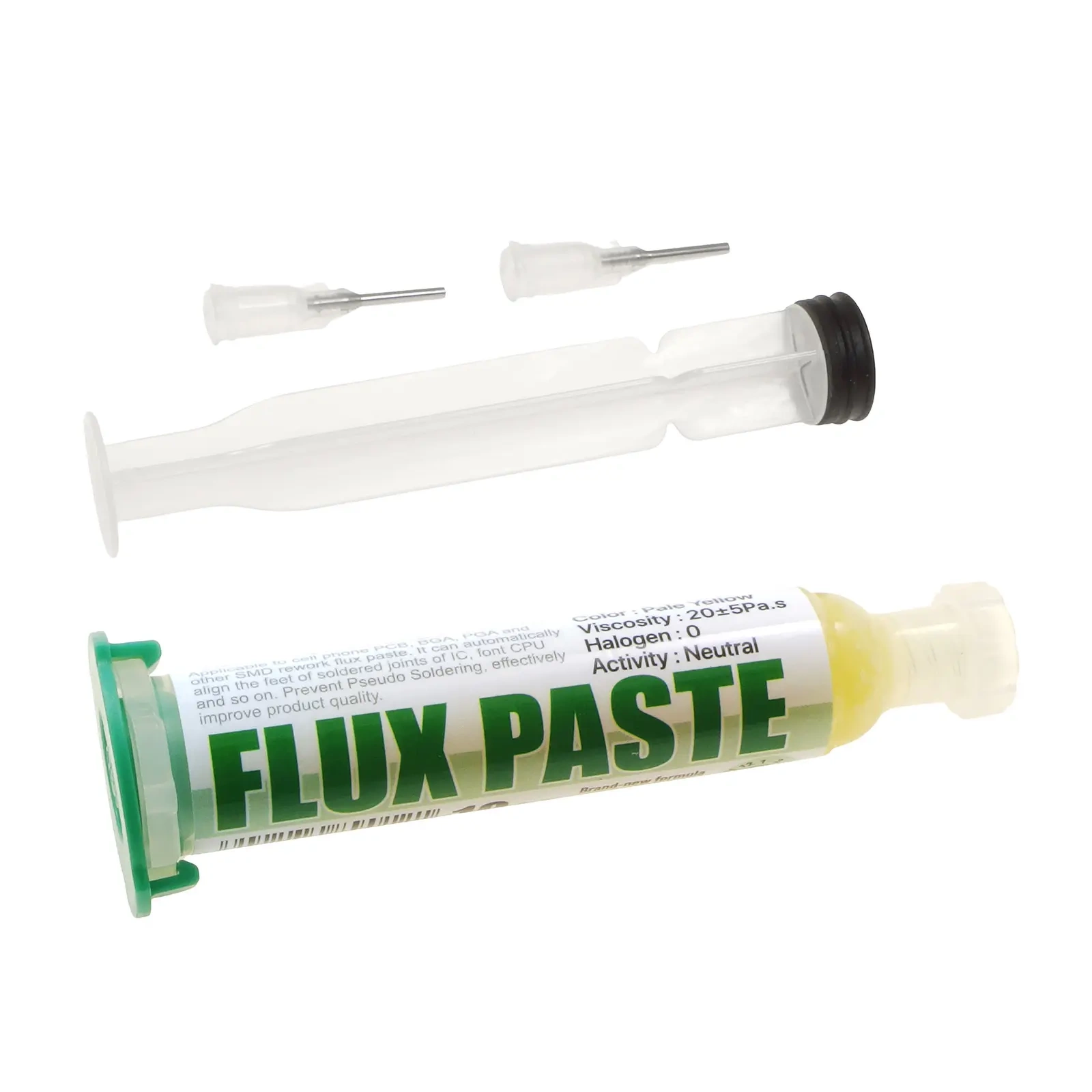

Zawartość zestawu

• topnik Mechanic UV223 Flux Paste 10 ml w strzykawce
• tłok do strzykawki
• 2 igły dozujące

Trochę teorii

Topnik podczas lutowania usuwa tlenki z powierzchni metali i poprawia zwilżanie pól lutowniczych przez roztopione spoiwo. Dzięki temu lut łatwiej rozpływa się po padach, wyprowadzeniach elementów i kulkach BGA, tworząc bardziej równomierne połączenie.

W pracach SMD i BGA ważna jest nie tylko aktywność topnika, ale również jego lepkość. Zbyt rzadki topnik może szybko odpływać z miejsca lutowania, natomiast topnik żelowy, taki jak UV223, dłużej pozostaje w wybranym obszarze i ułatwia kontrolę procesu przy użyciu lutownicy lub hot-air.

UV223 czy UV559 – który topnik wybrać?

Mechanic UV223 i Mechanic UV559 należą do najpopularniejszych topników stosowanych podczas napraw elektroniki, lutowania SMD oraz reballingu układów BGA. Choć oba produkty mają podobne zastosowanie, różnią się konsystencją i sposobem pracy.

UV223 ma bardziej gęstą, żelową konsystencję. Dzięki temu dłużej pozostaje w miejscu aplikacji i nie rozpływa się tak łatwo po powierzchni płytki PCB. Jest często wybierany podczas reballingu BGA, wymiany układów scalonych oraz prac wymagających dłuższego podgrzewania.

UV559 jest nieco bardziej płynny i łatwiej rozprowadza się po polach lutowniczych. Sprawdza się podczas bardzo precyzyjnych prac SMD, lutowania drobnych elementów oraz sytuacji, w których potrzebne jest szybkie pokrycie większego obszaru topnikiem.

W praktyce wielu serwisantów wykorzystuje UV223 do reballingu i większych układów BGA, natomiast UV559 do precyzyjnego lutowania elementów SMD. Wybór zależy przede wszystkim od preferowanej konsystencji oraz rodzaju wykonywanej pracy.

• UV223 – gęstszy żel, większa stabilność podczas reballingu BGA
• UV559 – bardziej płynny, łatwiejsze rozprowadzanie przy małych elementach SMD
• oba topniki przeznaczone są do profesjonalnych prac serwisowych
• oba poprawiają zwilżanie i ułatwiają tworzenie połączeń lutowanych
