Wyświetlacz LCD alfanumeryczny 2x16, sterownik HD44780 - yellow - QC1602B

    Kod handlowy: LCD2X16 23
  • Producent: nieokreślony
  • Jest
  • szt.
  • 10,10 zł

Uniwersalny alfanumeryczny wyświetlacz LCD, zasilany napięciem 5 V. Charakteryzuje się prostą obsługą, wysoką dostępnością oraz licznym wsparciem dla wielu mikrokontrolerów. Można również zastosować konwerter I²C [I2C, IIC], dzięki któremu ograniczymy liczbę pinów do dwóch pinów sygnałowych (SCL i SDA magistrali I²C [I2C, IIC]) i dwóch pinów zasilania + i -

  • uniwersalny moduł wyświetlacza LCD alfanumerycznego 2x16 znaków.
  • wyświetlacz LCD 2x16
  • podświetlanie żółte
  • znaki czarne
  • sterownik zgodny z HD44780
  • możliwość definiowania swoich znaków
  • w standardowym zestawie bibliotek i przykładowych programów pobieranych ze środowiskiem Arduino znajduje się biblioteka LiquidCrystal, która umożliwia obsługę wyświetlacza. Zobacz tutaj: arduino.cc/en/Tutorial/LiquidCrystal

Sterowanie - Wyświetlaczem można sterować w trybach:

  • 8-bitowym bez odczytu flagi zajętości - do transmisji potrzebnych jest osiem linii magistrali danych i dwie linie sterujące (RS, E - RW podłączone do masy).
  • 8-bitowym z odczytem flagi zajętości - do transmisji potrzebnych jest osiem linii magistrali danych i trzy linie sterujące (RS, E, RW).
  • 4-bitowym z odczytem flagi zajętości- do transmisji potrzebne są cztery linie magistrali danych i trzy linie sterujące(RS, E, RW).
  • 4-bitowym bez odczytu flagi zajętości - do transmisji potrzebne są cztery linie magistrali danych i dwie linie sterujące (RS, E - RW podłączone do masy)).

Dane techniczne

  • zasilanie: 5V
  • średni pobór prądu: 10 mA
  • wymiary: 86x36x13,5
  • wymiary znaku: 2.45 x 5.00 mm
  • temperatura pracy -20°C ÷ 70°C

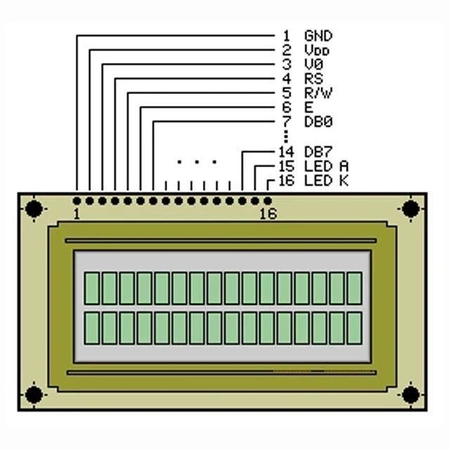

Opis wyprowadzeń:

  • VSS Masa
  • VDD Zasilanie +5V
  • V0 Kontrast
  • RS Wybór rejestru instrukcji wyświetlacza (stan niski) albo rejestru danych(wysoki)
  • R/W Odczyt (stan niski) / Zapis (stan wysoki)
  • E Odblokowanie wyświetlacza
  • DB0 ÷ DB7
  • LED A Zasilanie podświetlania +5V
  • LED K Masa podświetlania
