Złącze SuperSeal 1.5 5-pinowe hermetyczne samochodowe - OH-5

Wtyczka hermetyczna SuperSeal 5-pin IP67 do instalacji samochodowych 12V/24V

Wtyczka hermetyczna SuperSeal 5-pin to profesjonalne złącze elektryczne przeznaczone do wykonywania trwałych i odpornych połączeń w instalacjach samochodowych, motocyklowych oraz przemysłowych. Hermetyczna konstrukcja skutecznie zabezpiecza styki przed wilgocią, kurzem, błotem oraz wpływem drgań i zmiennych temperatur.

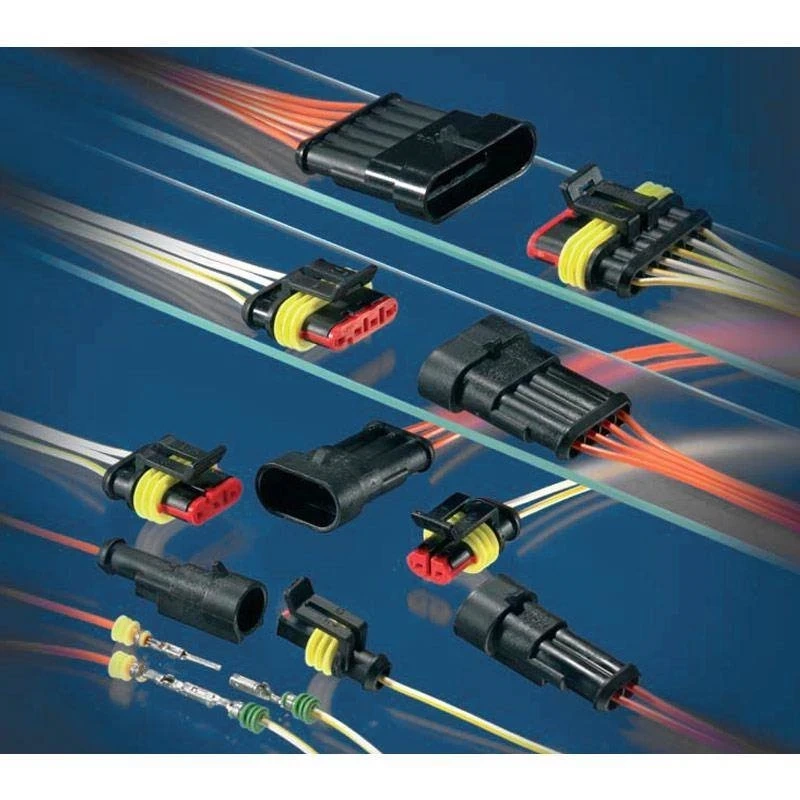

Złącza typu SuperSeal 5-pin są często stosowane przy podłączaniu sterowników, czujników, modułów elektronicznych, instalacji LED, wiązek przewodów oraz urządzeń wymagających stabilnego połączenia wielożyłowego.

Silikonowe uszczelnienia pomagają utrzymać wysoką szczelność połączenia, a mechaniczna blokada zabezpiecza złącze przed przypadkowym rozłączeniem podczas pracy pojazdu lub maszyny. Styki wykonane z brązu cynowanego CuZn/Sn zapewniają niski opór kontaktu oraz stabilne parametry elektryczne.

Obudowa z wytrzymałego poliamidu 6.6 dobrze znosi trudne warunki eksploatacyjne oraz szeroki zakres temperatur. Dzięki temu złącze sprawdza się zarówno w komorze silnika, jak i w urządzeniach montowanych na zewnątrz.

Specyfikacja techniczna

• Typ złącza: hermetyczne SuperSeal
• Liczba pinów: 5
• Napięcie pracy: 12V – 24V DC
• Maksymalny prąd pracy ciągłej: 15 A
• Maksymalny prąd chwilowy: 18 A przez 5 sekund

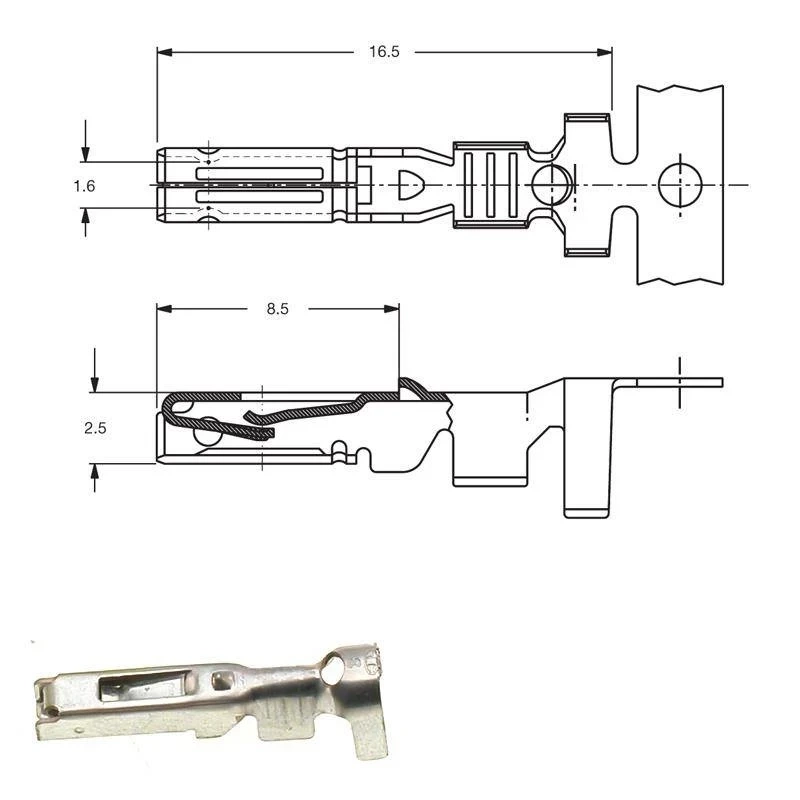

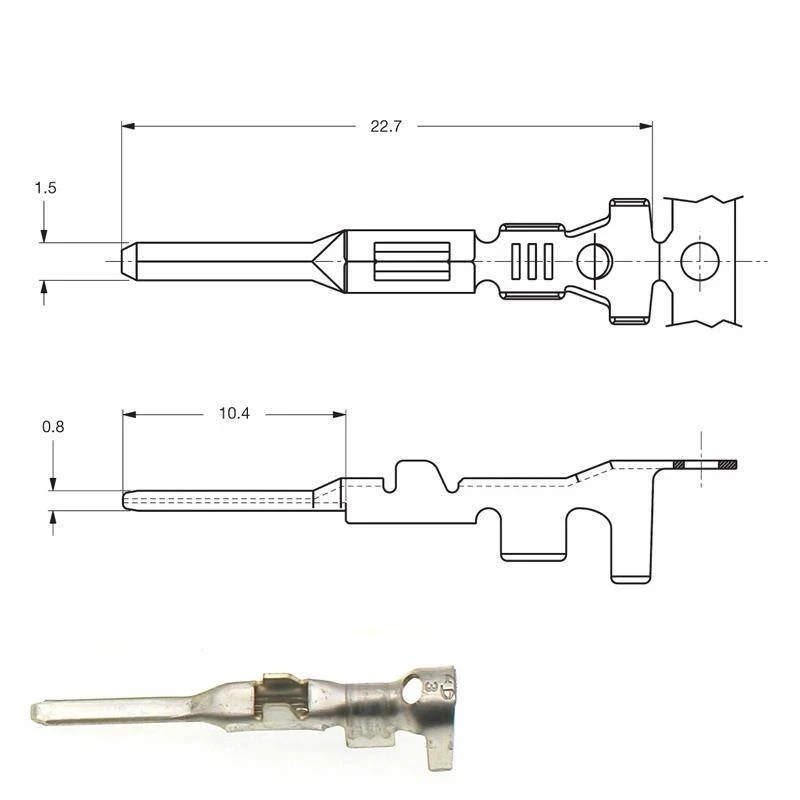

• Typ styków: konektor SS1.5
• Obsługiwany przekrój przewodu: 0,75 – 1,5 mm²
• Materiał styków: brąz cynowany CuZn/Sn
• Materiał obudowy: poliamid 6.6

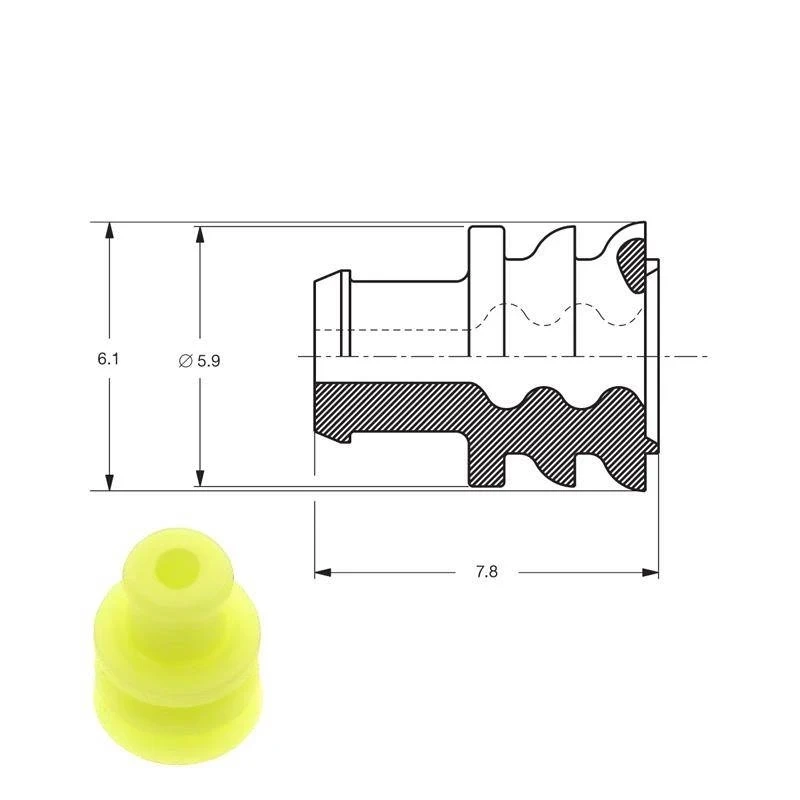

• Uszczelnienie: silikonowe
• Stopień ochrony: IP67
• Zakres temperatur pracy: od -40°C do +125°C
• Zastosowanie: motoryzacja, elektronika samochodowa, maszyny, sterowniki, instalacje LED, urządzenia DC
• Zgodność: RoHS, EC

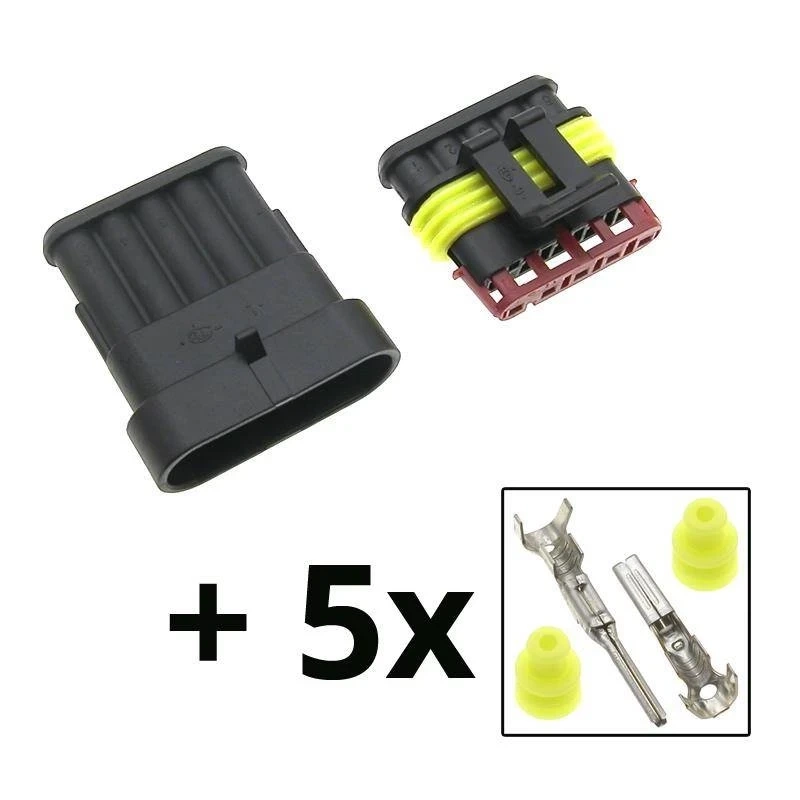

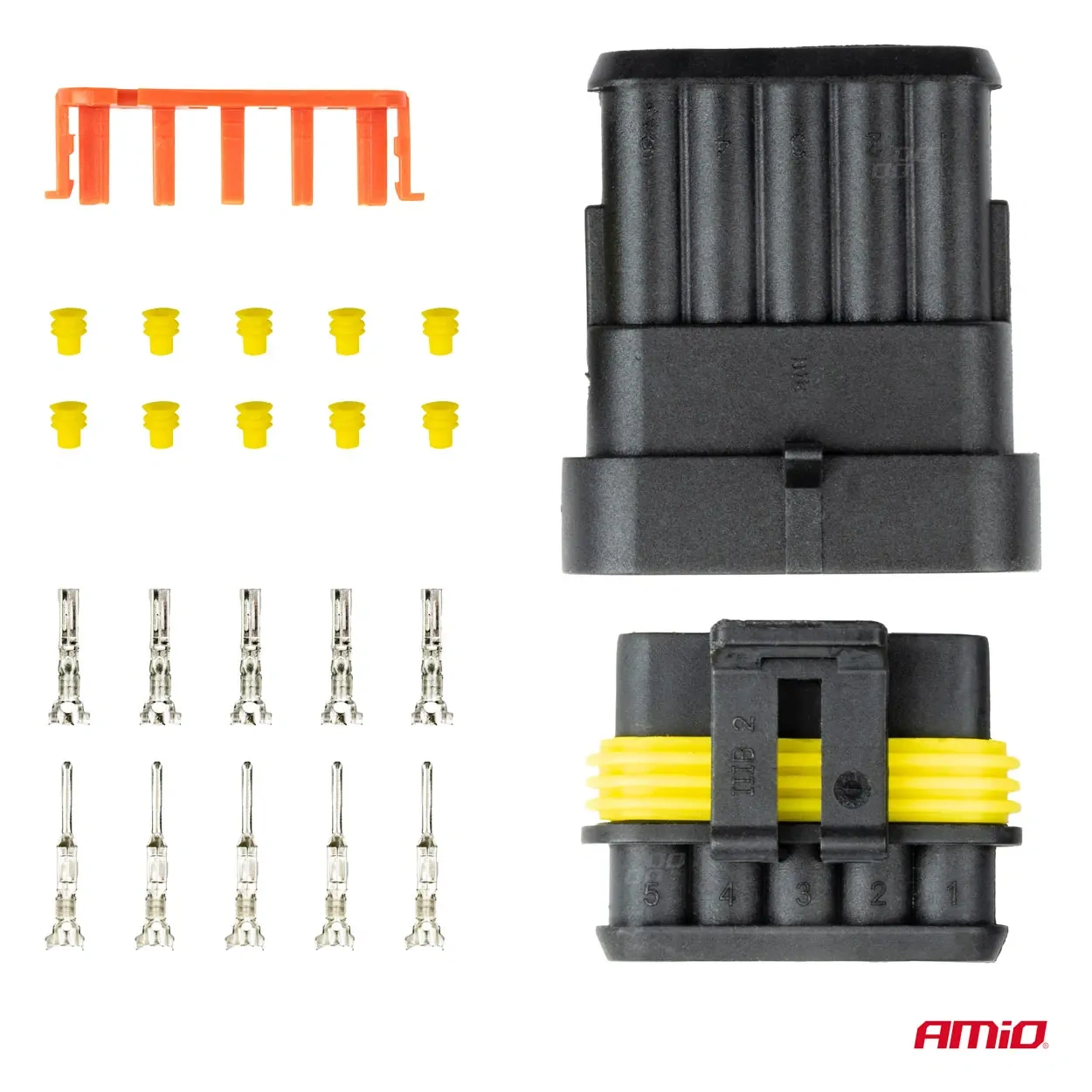

Zawartość zestawu

• 5 × konektor męski
• 5 × konektor żeński
• 10 × uszczelnienie silikonowe

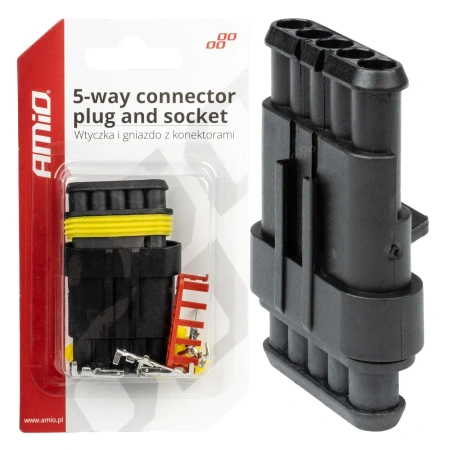

• 1 × dwuczęściowa zamykana wtyczka hermetyczna

Porady techniczne

• Przed montażem oznacz przewody lub wykonaj dokumentację kolorów. Przy złączach wielopinowych ułatwia to późniejszy serwis i rozbudowę instalacji.
• Do zaciskania konektorów stosuj dedykowaną zaciskarkę do terminali SuperSeal. Nieprawidłowo wykonany zacisk zwiększa ryzyko przegrzewania styku.
• Nie prowadź przewodów pod dużym naprężeniem. Długotrwałe drgania mogą powodować uszkodzenie połączeń mechanicznych.
• Po złożeniu złącza sprawdź poprawność zatrzaśnięcia wszystkich pinów. Każdy konektor powinien być stabilnie osadzony w obudowie.
• W instalacjach narażonych na wilgoć stosuj dodatkowe zabezpieczenie wiązki, np. peszel lub oplot ochronny.

Im wyższa rezystancja połączenia, tym większe straty energii oraz temperatura styków. Dlatego złącza hermetyczne SuperSeal wyposażone są w uszczelnienia oraz mechaniczne blokady poprawiające trwałość i stabilność kontaktu elektrycznego.

Stopień ochrony IP67 oznacza pełną ochronę przed pyłem oraz odporność na krótkotrwałe zanurzenie w wodzie. Dzięki temu złącza tego typu są szeroko stosowane w komorach silnika, systemach sterowania, instalacjach oświetleniowych oraz urządzeniach pracujących w wymagających warunkach środowiskowych.
