Złącze SuperSeal 1.5 4-pinowe hermetyczne samochodowe - OH-4

Wtyczka hermetyczna SuperSeal 4-pin IP67 do instalacji samochodowych 12V/24V

Wtyczka hermetyczna SuperSeal 4-pin to trwałe i odporne złącze elektryczne przeznaczone do wykonywania szczelnych połączeń w instalacjach samochodowych, motocyklowych oraz przemysłowych. Dzięki hermetycznej konstrukcji złącze skutecznie chroni styki przed wilgocią, pyłem, błotem oraz wpływem drgań i zmiennych temperatur.

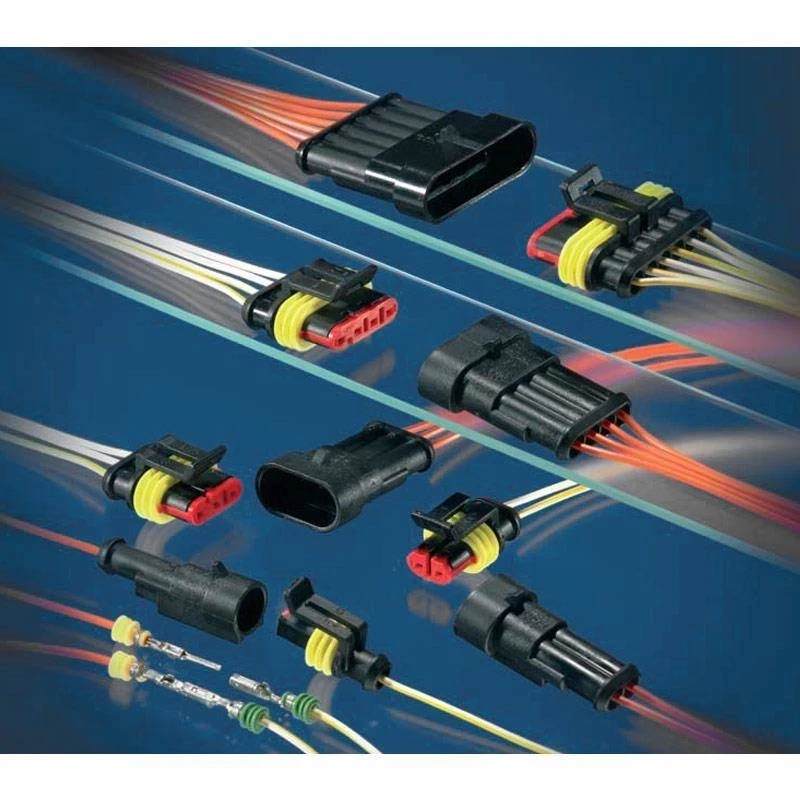

Złącza typu SuperSeal 4-pin są szeroko stosowane w motoryzacji przy podłączaniu czujników, modułów sterujących, oświetlenia LED, instalacji dodatkowych, elektrozaworów, pomp oraz urządzeń wymagających stabilnego połączenia wielożyłowego.

Silikonowe uszczelnienia pomagają utrzymać wysoki poziom szczelności połączenia, natomiast mechaniczny zatrzask zabezpiecza wtyczkę przed przypadkowym rozłączeniem podczas pracy pojazdu lub maszyny. Styki wykonane z brązu cynowanego CuZn/Sn zapewniają niski opór kontaktu oraz stabilne przewodzenie prądu.

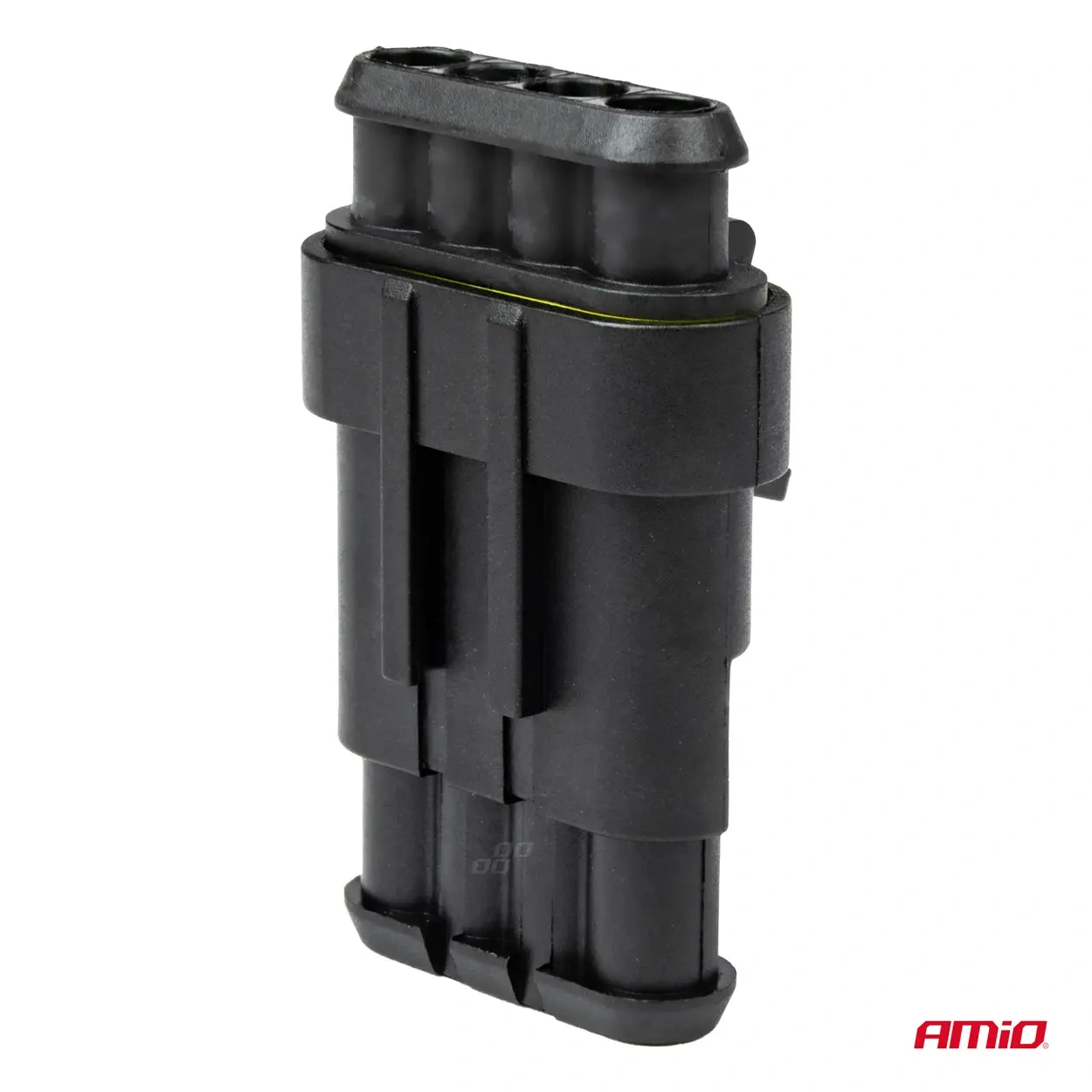

Obudowa wykonana z wytrzymałego poliamidu 6.6 dobrze znosi trudne warunki eksploatacyjne oraz wysokie i niskie temperatury. Złącze nadaje się do pracy zarówno w komorze silnika, jak i w urządzeniach montowanych na zewnątrz.

Specyfikacja techniczna

• Typ złącza: hermetyczne SuperSeal
• Liczba pinów: 4
• Napięcie pracy: 12V – 24V DC
• Maksymalny prąd pracy ciągłej: 15 A
• Maksymalny prąd chwilowy: 18 A przez 5 sekund
• Typ styków: konektor SS1.5
• Obsługiwany przekrój przewodu: 0,75 – 1,5 mm²
• Materiał styków: brąz cynowany CuZn/Sn
• Materiał obudowy: poliamid 6.6
• Uszczelnienie: silikonowe
• Stopień ochrony: IP67
• Zakres temperatur pracy: od -40°C do +125°C
• Zastosowanie: motoryzacja, elektronika samochodowa, maszyny, instalacje LED, urządzenia sterujące i zasilające DC
• Zgodność: RoHS, EC

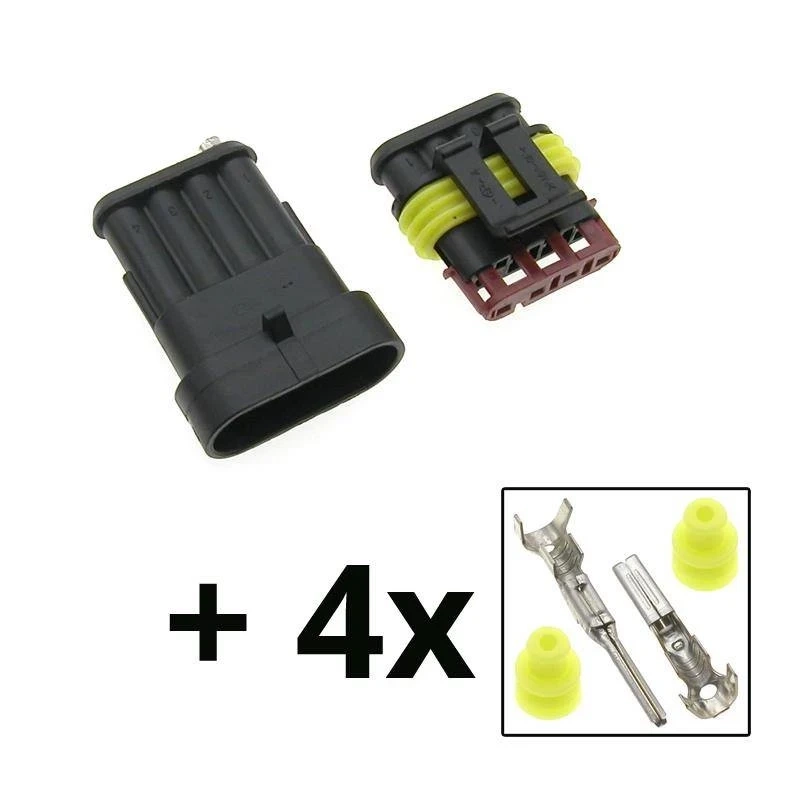

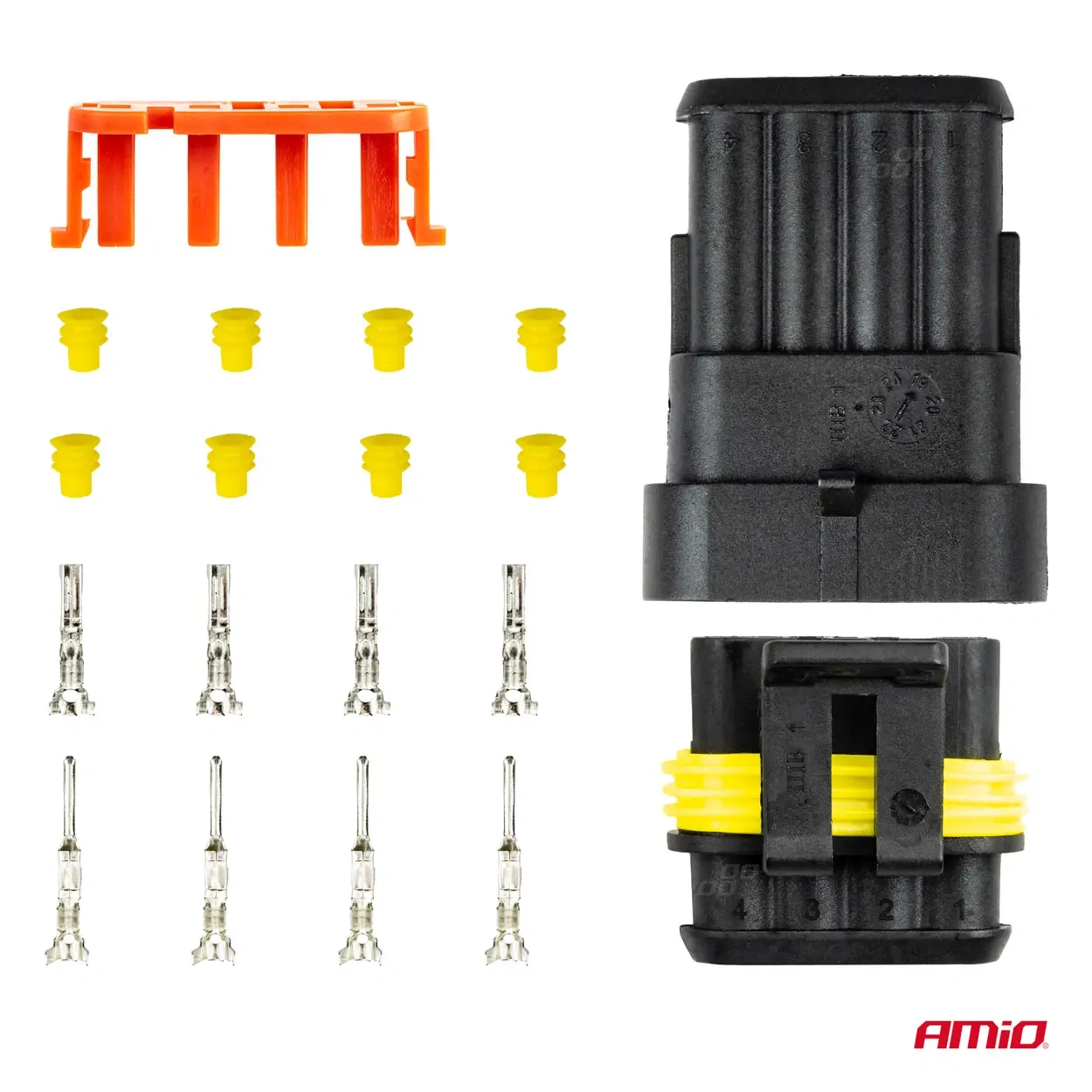

Zawartość zestawu

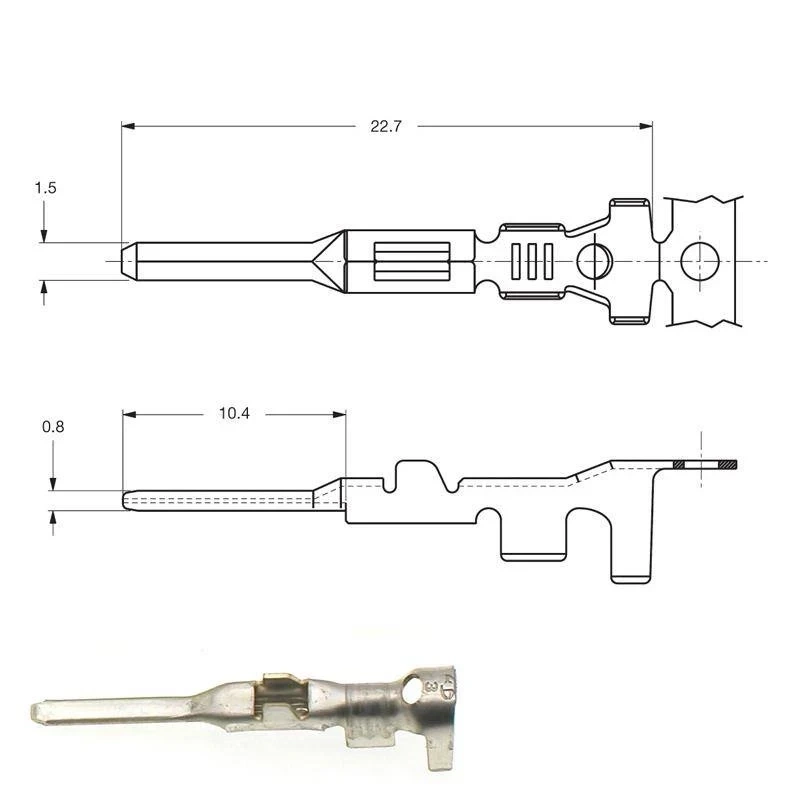

• 4 × konektor męski

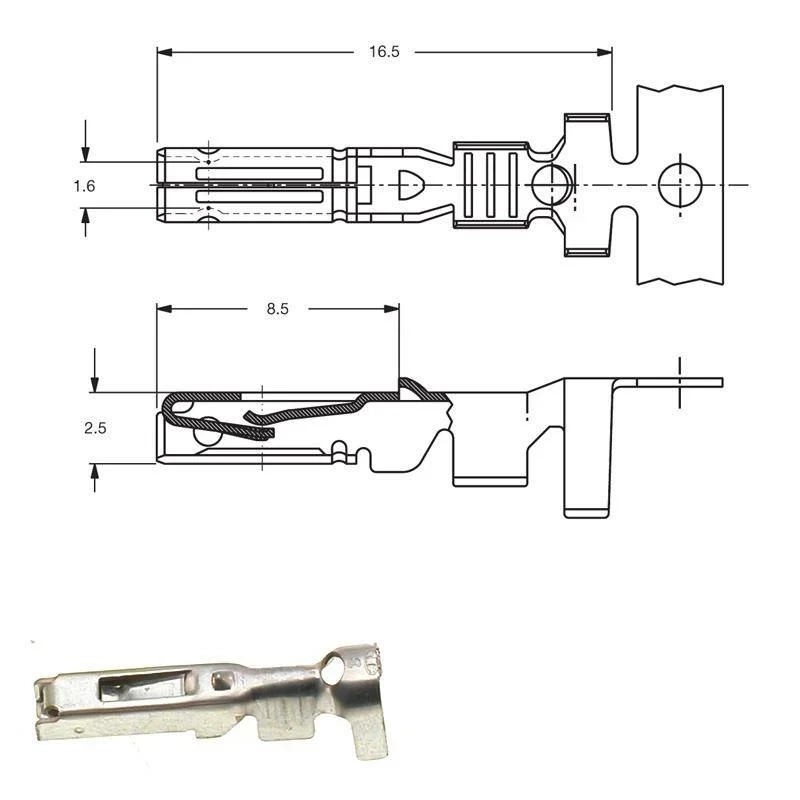

• 4 × konektor żeński

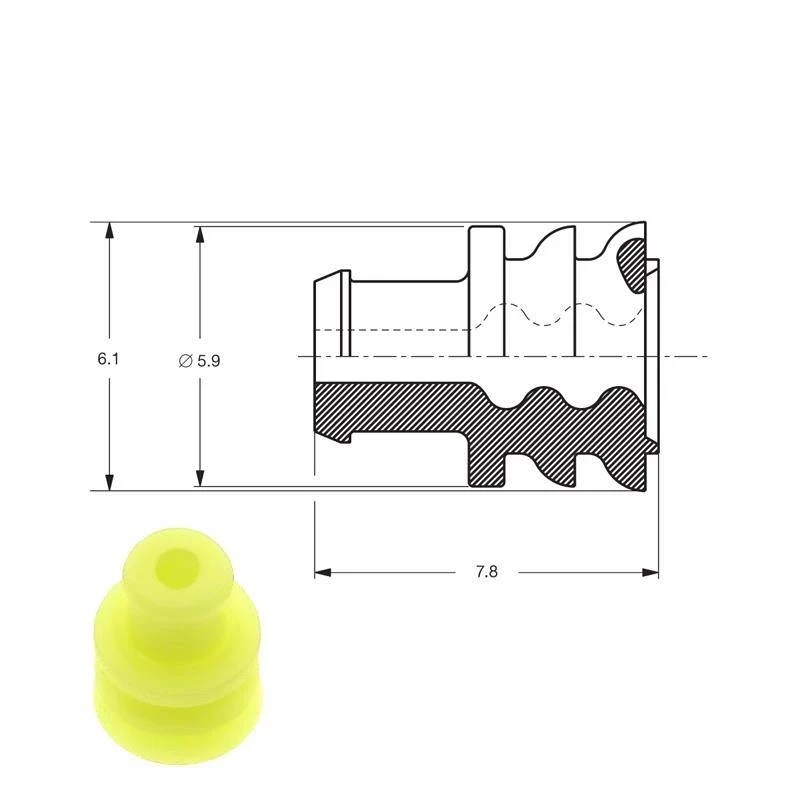

• 8 × uszczelnienie silikonowe

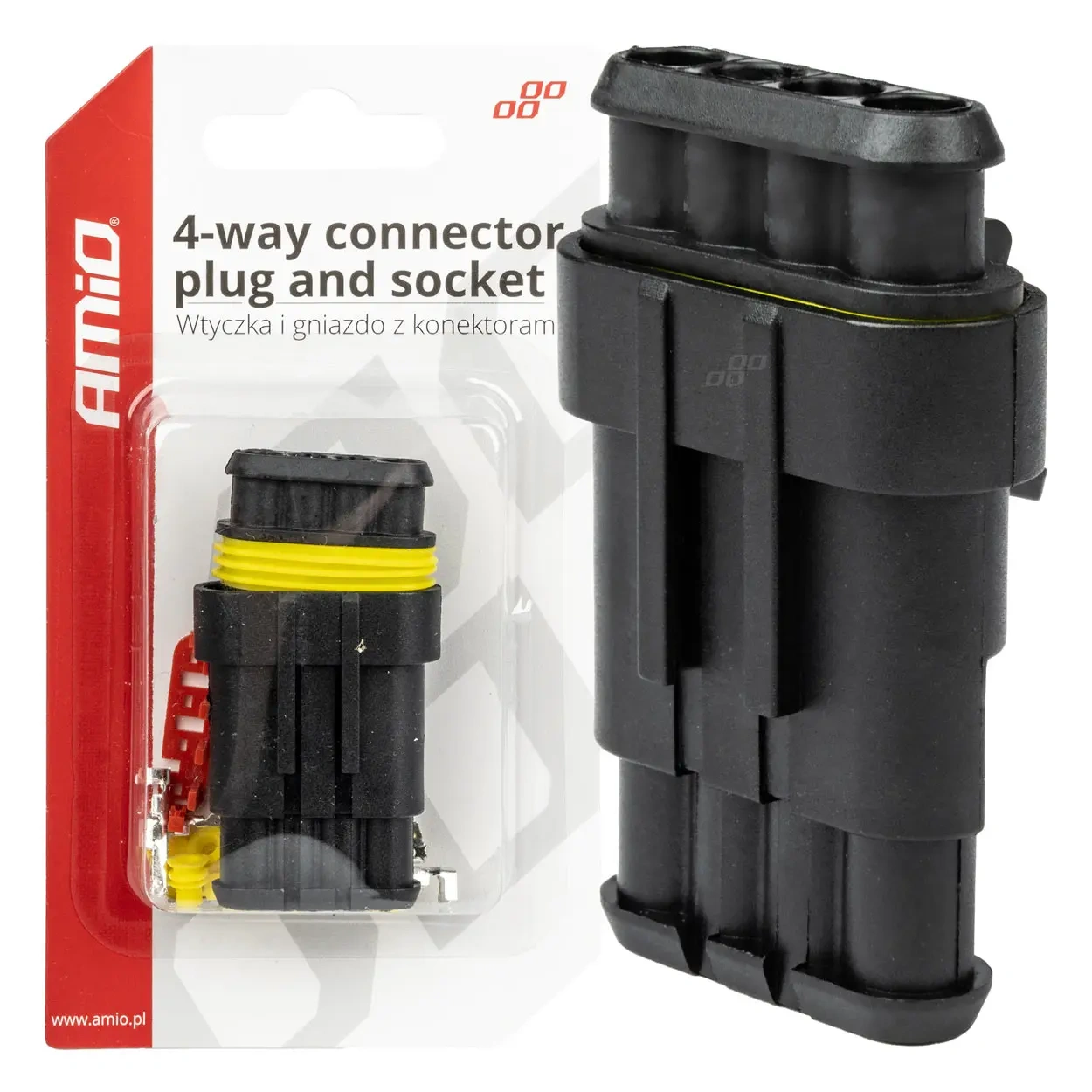

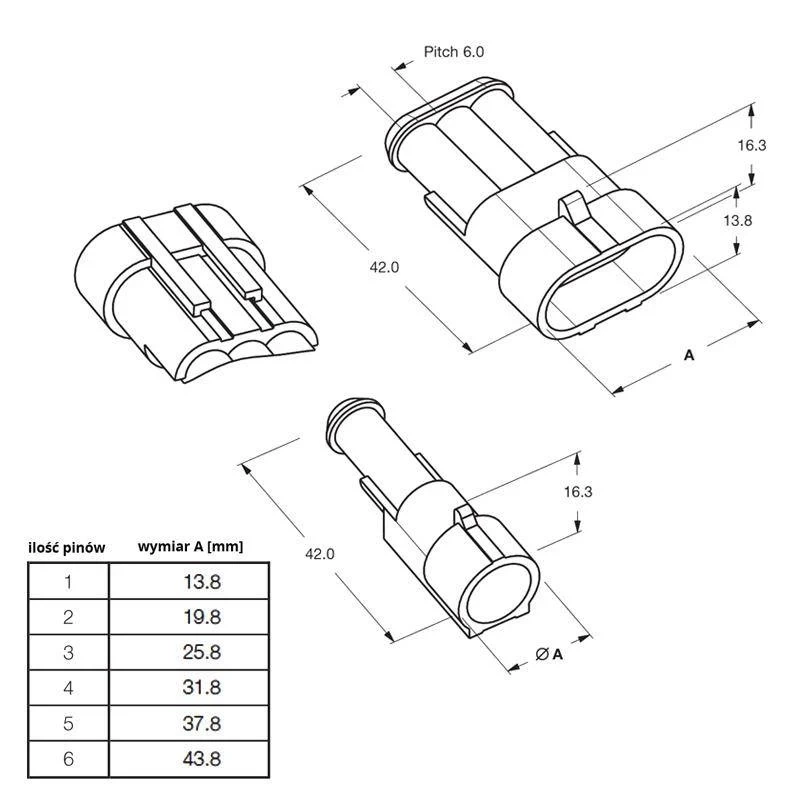

• 1 × dwuczęściowa zamykana wtyczka hermetyczna

Porady techniczne

• Podczas montażu zachowaj kolejność przewodów zgodną ze schematem instalacji. W przypadku złączy wielopinowych łatwo pomylić pozycje przewodów.
• Do zaciskania konektorów używaj odpowiedniej praski do terminali SuperSeal. Poprawny zacisk zwiększa trwałość i ogranicza ryzyko przegrzewania styku.
• Nie pozostawiaj przewodów bez odciążenia mechanicznego. Długotrwałe naprężenia mogą powodować uszkodzenie konektorów lub wyrwanie przewodu.
• Przed ostatecznym zamknięciem obudowy sprawdź poprawność osadzenia pinów. Konektory powinny wyraźnie zatrzasnąć się w gnieździe.
• Przy instalacjach pracujących na zewnątrz stosuj przewody odporne na olej, wilgoć i promieniowanie UV.

Im wyższa rezystancja połączenia, tym większe straty energii oraz temperatura styków. Dlatego złącza hermetyczne SuperSeal wyposażone są w uszczelnienia oraz blokady mechaniczne ograniczające wpływ czynników zewnętrznych na jakość kontaktu elektrycznego.

Stopień ochrony IP67 oznacza pełną ochronę przed pyłem oraz odporność na krótkotrwałe zanurzenie w wodzie. Dzięki temu złącza tego typu znajdują zastosowanie w komorach silnika, instalacjach oświetleniowych, systemach sterowania oraz urządzeniach pracujących w wymagających warunkach środowiskowych.
