Złącze SuperSeal 1.5 1-pinowe hermetyczne samochodowe - OH-1

Wtyczka hermetyczna 1-pin SuperSeal IP67 do instalacji samochodowych 12V/24V

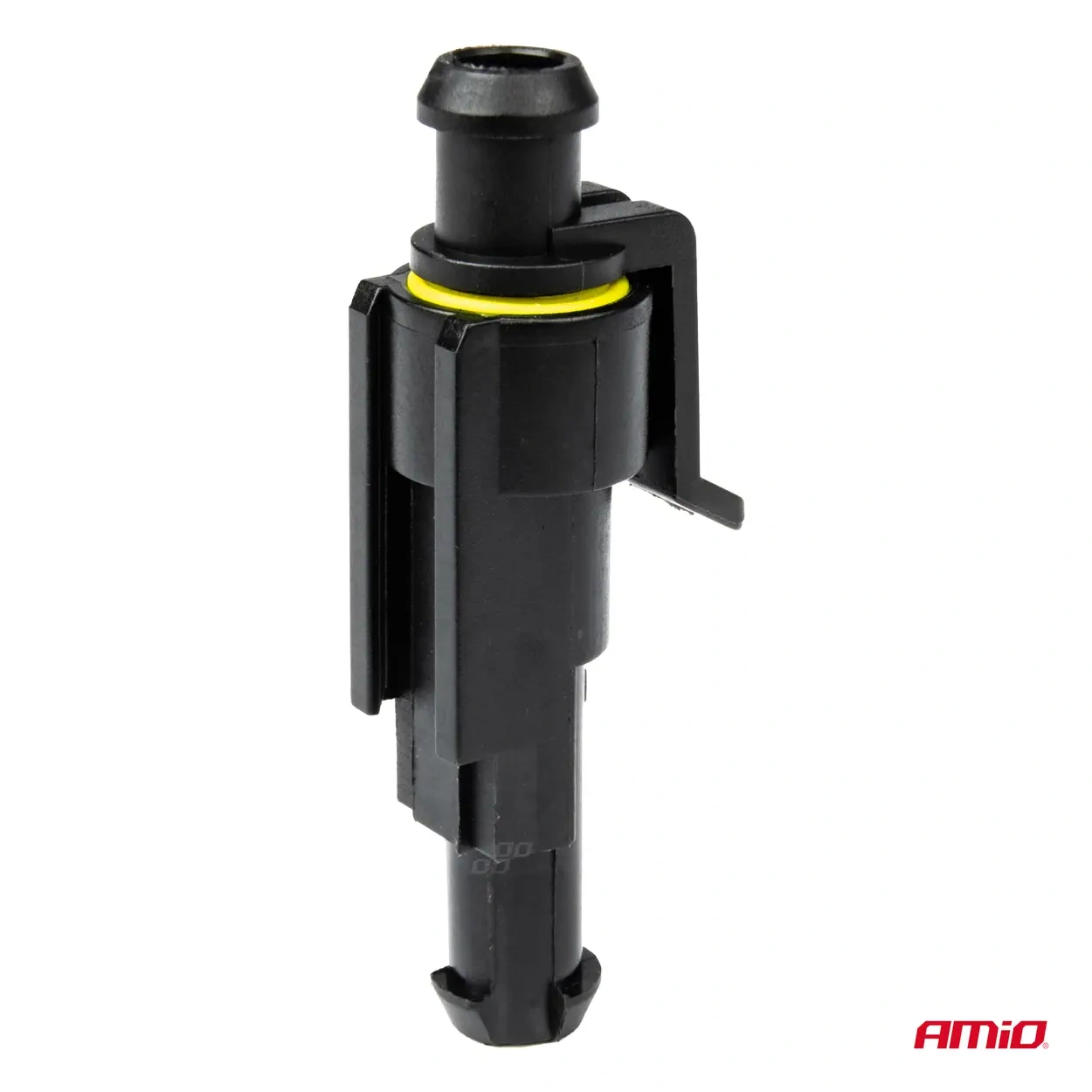

Wtyczka hermetyczna 1-pinowa SuperSeal to profesjonalne złącze elektryczne przeznaczone do wykonywania trwałych i odpornych połączeń w instalacjach samochodowych, motocyklowych oraz przemysłowych. Dzięki szczelnej konstrukcji i silikonowym uszczelnieniom złącze bardzo dobrze sprawdza się w miejscach narażonych na wilgoć, kurz, błoto, olej oraz zmienne temperatury.

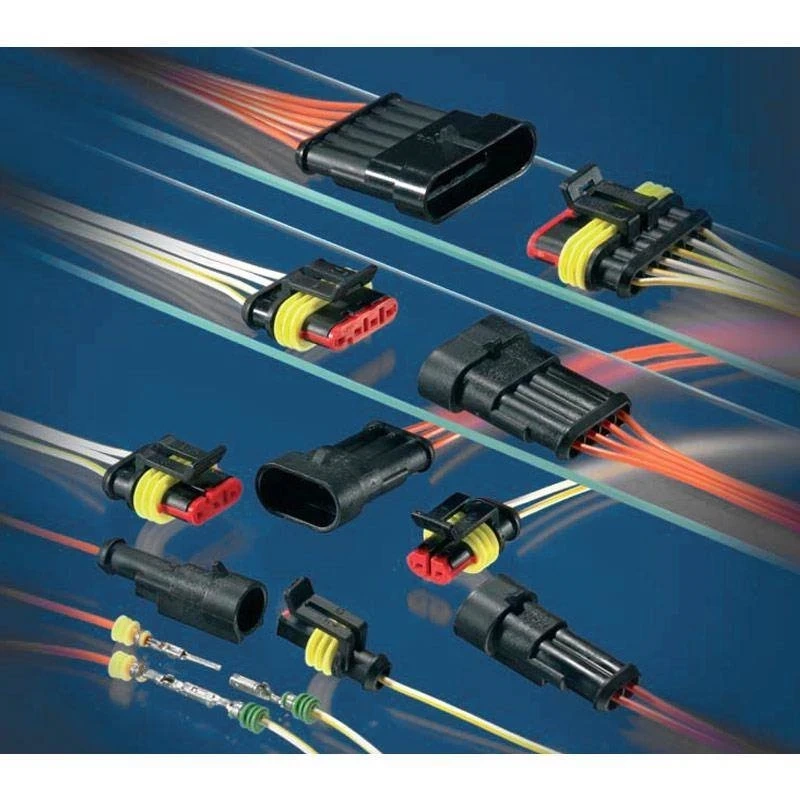

Złącza typu SuperSeal są powszechnie stosowane w motoryzacji, elektronice pojazdowej, maszynach roboczych, instalacjach LED oraz systemach sterowania. Mechaniczna blokada zabezpiecza połączenie przed przypadkowym rozłączeniem podczas pracy urządzenia lub drgań występujących w pojeździe.

Wysokiej jakości styki wykonane z brązu cynowanego CuZn/Sn zapewniają niski opór kontaktu i stabilny przepływ prądu. Obudowa z trwałego poliamidu 6.6 dobrze znosi trudne warunki eksploatacyjne i zachowuje odporność mechaniczną nawet przy dużych zmianach temperatury.

Złącze obsługuje instalacje 12V oraz 24V, dlatego nadaje się zarówno do samochodów osobowych, motocykli i quadów, jak i pojazdów ciężarowych, maszyn rolniczych czy urządzeń przemysłowych.

Specyfikacja techniczna

• Typ złącza: hermetyczne SuperSeal
• Liczba pinów: 1
• Napięcie pracy: 12V – 24V DC
• Maksymalny prąd pracy ciągłej: 15 A
• Maksymalny prąd chwilowy: 18 A przez 5 sekund

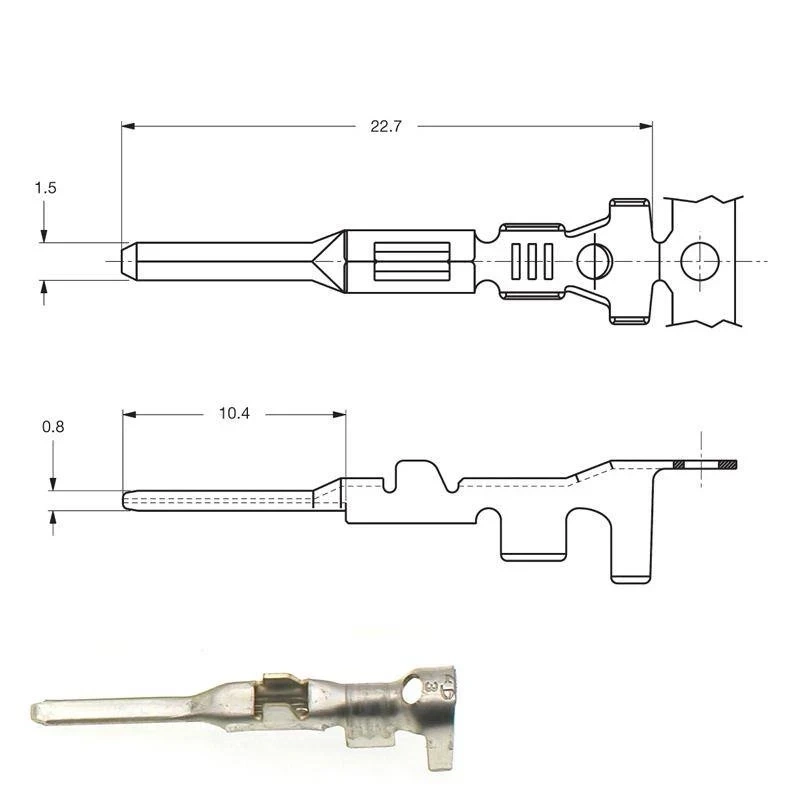

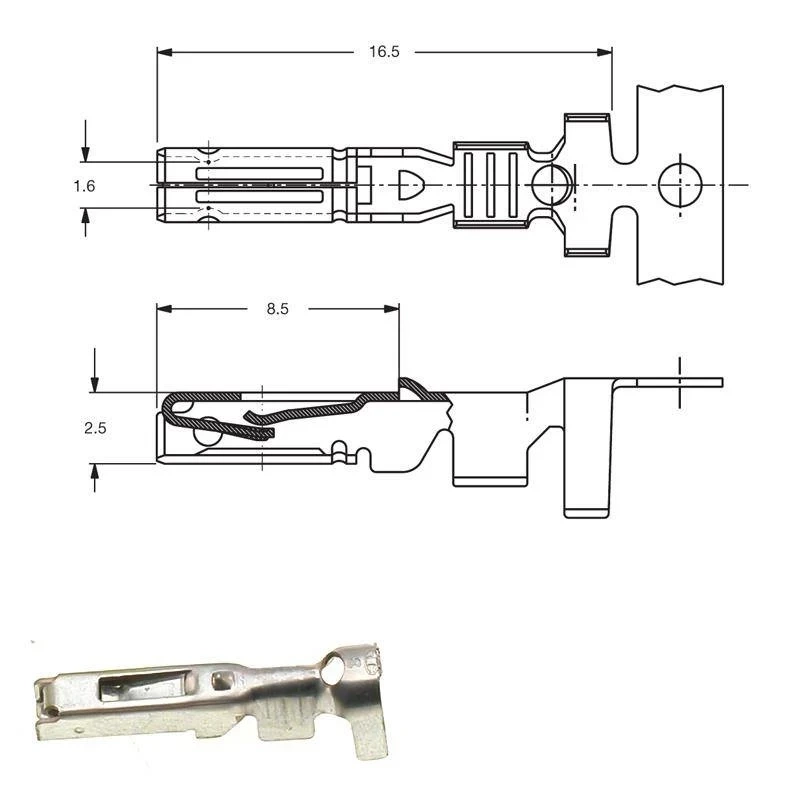

• Typ styków: konektor SS1.5
• Przekrój przewodu: 0,75 – 1,5 mm²
• Materiał styków: brąz cynowany CuZn/Sn
• Materiał obudowy: poliamid 6.6

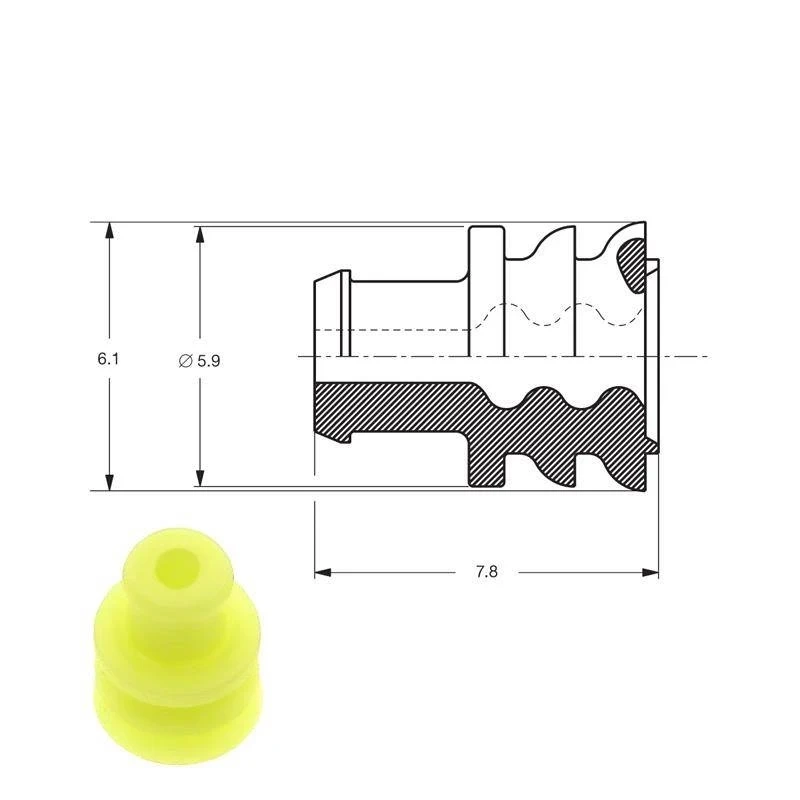

• Uszczelnienie: silikonowe
• Stopień ochrony: IP67
• Zakres temperatur pracy: od -40°C do +125°C
• Zastosowanie: motoryzacja, maszyny, elektronika samochodowa, instalacje LED, zasilanie urządzeń DC
• Zgodność: RoHS, EC

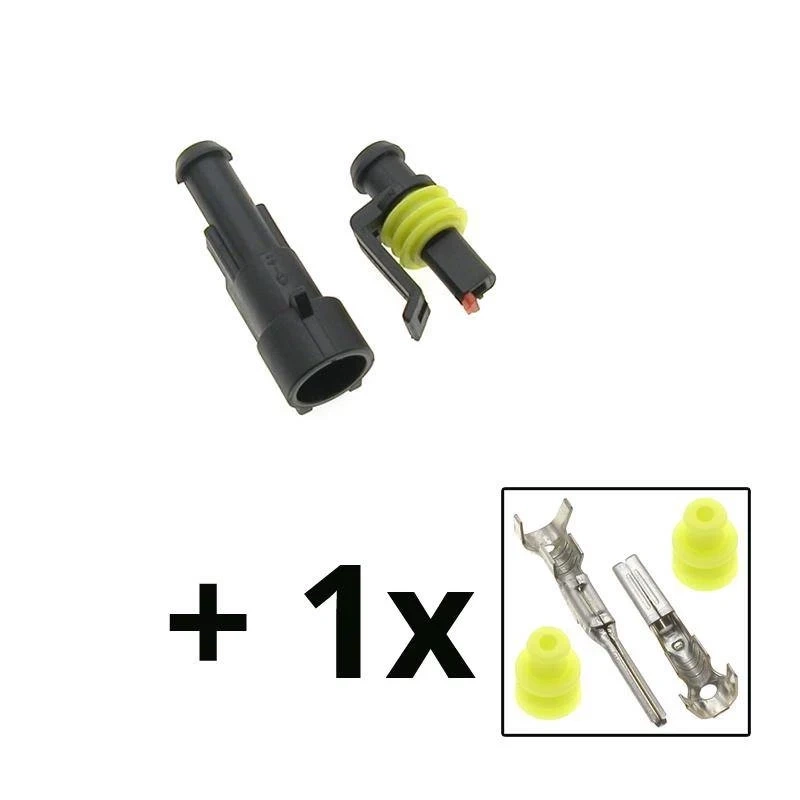

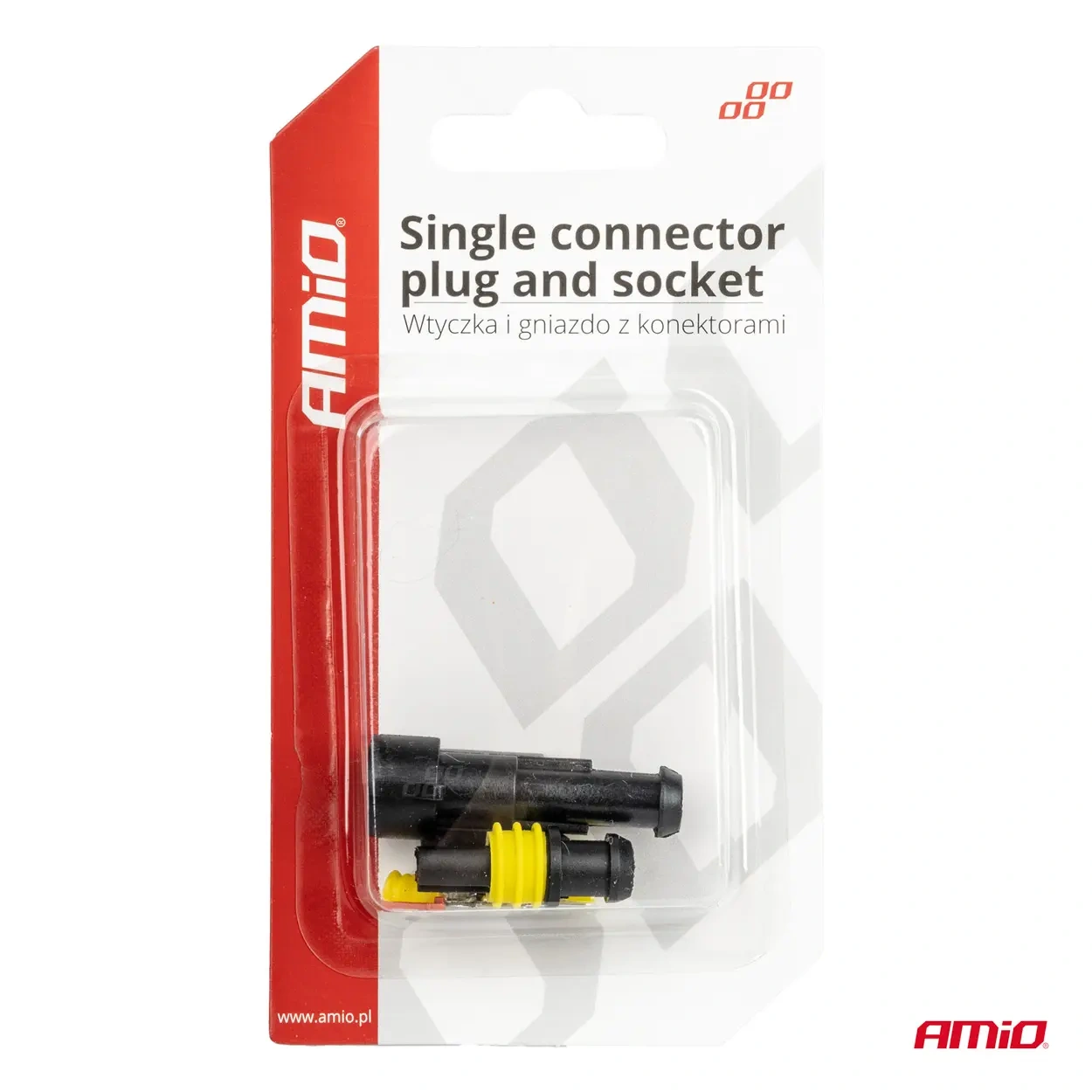

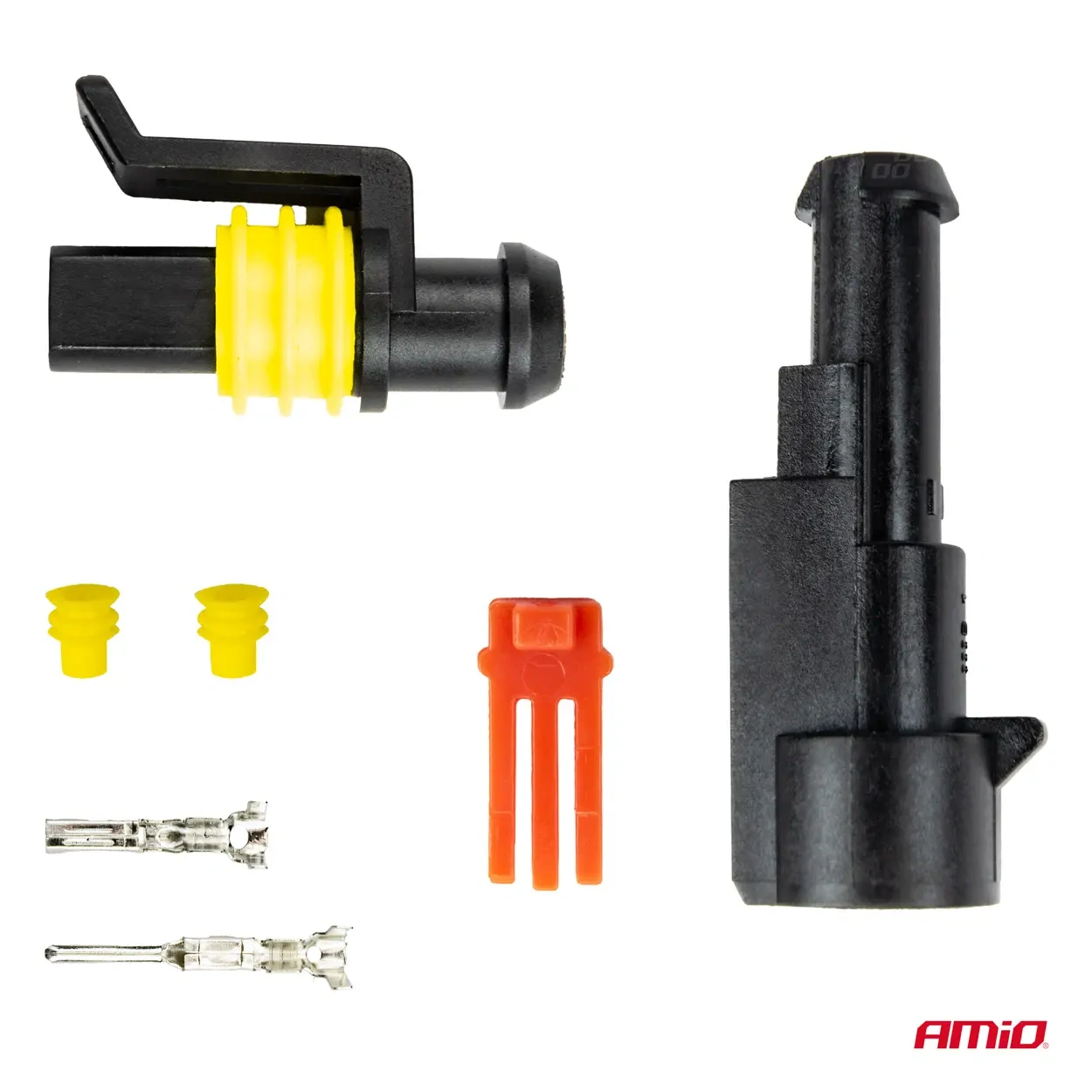

Zawartość zestawu

• 1 × konektor męski
• 1 × konektor żeński
• 2 × silikonowe uszczelnienia
• 1 × dwuczęściowa zamykana obudowa wtyczki

Porady techniczne

• Do zaciskania konektorów używaj dedykowanej zaciskarki. Nieprawidłowo zaciśnięty styk zwiększa rezystancję połączenia i może powodować nagrzewanie przewodu.
• Przed montażem zawsze załóż uszczelkę na przewód. To częsty błąd podczas składania złączy hermetycznych.
• Nie lutuj konektorów po zaciskaniu, jeśli złącze ma pracować w miejscach narażonych na drgania. Lut usztywnia przewód i może prowadzić do jego pękania.
• Przy pracy w komorze silnika stosuj przewody odporne na temperaturę, szczególnie w pobliżu kolektora, chłodnicy i elementów wysokoprądowych.
• Złącza IP67 chronią przed wodą i pyłem, ale tylko po poprawnym złożeniu wszystkich elementów uszczelniających.

W motoryzacji stosuje się złącza hermetyczne SuperSeal, które ograniczają wpływ wilgoci, korozji oraz zabrudzeń na powierzchnie styków. Uszczelniona konstrukcja pomaga utrzymać stabilny kontakt elektryczny nawet w trudnych warunkach eksploatacyjnych.

Stopień ochrony IP67 oznacza pełną ochronę przed pyłem oraz odporność na krótkotrwałe zanurzenie w wodzie. W praktyce takie złącza bardzo dobrze sprawdzają się w komorach silnika, przy instalacjach oświetlenia LED, czujnikach oraz urządzeniach pracujących na zewnątrz.
