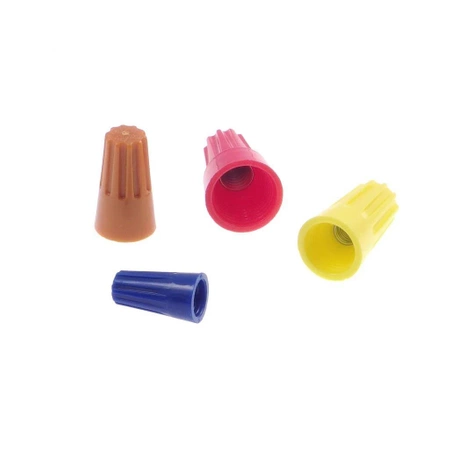

Nakrętka drutowa do łączenia przewodów 300 V~, zakres 22–14 AWG, czerwony, SP6
Zakręcane złącze przewodowe ze sprężyną, wariant czerwony

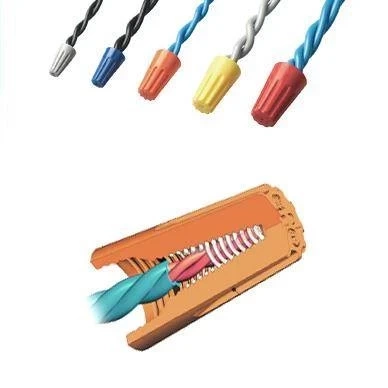

SP6 jest nakrętką drutową do wykonywania wspólnego połączenia kilku przewodów. Wewnętrzna kwadratowa sprężyna dociska przygotowane żyły po nakręceniu korpusu.
Najważniejsze cechy
- Montaż przez nakręcenie: bez zaciskarki
- Wewnętrzna sprężyna: docisk przygotowanych końców przewodów
- Kompaktowa obudowa: osłona wspólnego punktu połączenia
Zastosowanie
Złącze służy do łączenia końców przewodów w instalacjach i urządzeniach, gdy zakres żył odpowiada możliwościom danego wariantu.
Specyfikacja techniczna
- Napięcie znamionowe: 300 V~
- Zakres przewodów: 22–14 AWG
- Minimalna konfiguracja: 0,25 mm² × 2
- Maksymalna konfiguracja: 2 mm² × 6 + 2 mm² × 4
- Wysokość: 26,6 mm
- Szerokość: 16 mm
- Średnica wewnętrzna: 12,8 mm
Warto wiedzieć
Końce przewodów trzeba przygotować równo i skręcić złącze do wyczuwalnego oporu; żadna odsłonięta część żyły nie powinna pozostawać poza korpusem.
Najczęściej zadawane pytania
Po nakręceniu na przygotowane końce przewodów wewnętrzna sprężyna dociska je i tworzy wspólne połączenie.
Nie. Montaż odbywa się przez nakręcenie złącza na przewody.
Należy uwzględnić liczbę łączonych żył i ich przekróje.
Kolor pozwala odróżnić wariant złącza, ale dobór należy oprzeć na zakresie przewodów.
Nie. Jest przeznaczone do łączenia końców przewodów.
