Zestaw tranzystorów bipolarnych TO92 200szt. BC327 BC337 BC517 BC547 BC548 BC549 BC550 BC556 BC557 BC558

Zestaw tranzystorów bipolarnych NPN i PNP TO92 - 200 szt.

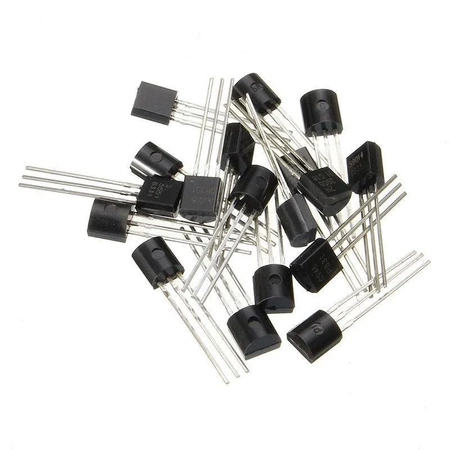

Zestaw 200 sztuk tranzystorów w obudowach TO-92 to praktyczny komplet elementów półprzewodnikowych do serwisu, prototypowania, nauki elektroniki oraz budowy układów analogowych i cyfrowych. W pudełku znajdują się popularne tranzystory małej mocy z serii BC, wykorzystywane między innymi w stopniach wzmacniających, przełącznikach tranzystorowych, generatorach, układach sterowania LED, prostych driverach przekaźników oraz projektach edukacyjnych.

Komplet obejmuje zarówno tranzystory NPN, jak i PNP, dzięki czemu łatwo dobrać element do typowych układów zasilanych napięciem stałym. Obudowa TO-92 jest wygodna do montażu przewlekanego THT, dobrze sprawdza się na płytkach stykowych, uniwersalnych oraz w klasycznych płytkach drukowanych.

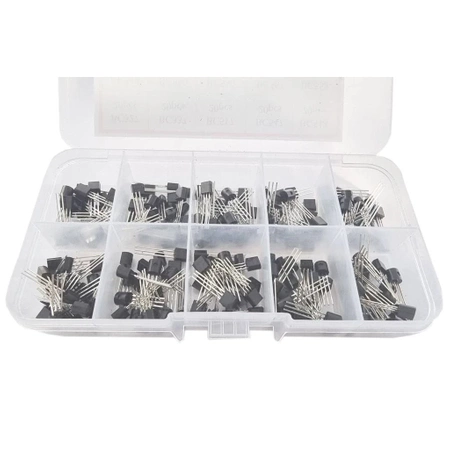

Całość zapakowana jest w estetyczne pudełko z opisem zawartości, co ułatwia szybkie odnalezienie potrzebnego typu tranzystora i utrzymanie porządku na stanowisku pracy. Tolerancja ilościowa zestawu wynosi ±5%.

Specyfikacja techniczna

• Typ produktu: zestaw tranzystorów bipolarnych
• Liczba elementów w zestawie: 200 szt.
• Tolerancja ilościowa: ±5%
• Obudowa: TO-92
• Montaż: THT, przewlekany
• Rodzaje tranzystorów: NPN i PNP
• Zastosowanie: prototypowanie, serwis, nauka elektroniki, układy przełączające i wzmacniające
• Opakowanie: pudełko z opisem zawartości

Zawartość zestawu

• BC327 – 20 szt.
• BC337 – 20 szt.
• BC517 – 20 szt.
• BC547 – 20 szt.
• BC548 – 20 szt.
• BC549 – 20 szt.
• BC550 – 20 szt.
• BC556 – 20 szt.
• BC557 – 20 szt.
• BC558 – 20 szt.

Porady techniczne

• Przed montażem sprawdź wyprowadzenia tranzystora – kolejność nóżek może różnić się zależnie od producenta, nawet przy tej samej obudowie TO-92.
• Tranzystory NPN najczęściej stosuje się jako klucz po stronie masy, a PNP jako element przełączający po stronie dodatniego zasilania.
• BC517 to tranzystor Darlingtona, dlatego ma duże wzmocnienie prądowe, ale również większy spadek napięcia w stanie przewodzenia niż typowy tranzystor NPN.
• Przy pracy z sygnałami audio warto wybierać tranzystory niskoszumowe, takie jak BC549 lub BC550, szczególnie w pierwszych stopniach wzmacniacza.

Tranzystor bipolarny działa jak element sterowany prądem. Niewielki prąd płynący przez bazę pozwala kontrolować większy prąd między kolektorem a emiterem. Dzięki temu tranzystor może pracować jako wzmacniacz sygnału albo jako elektroniczny przełącznik.

W układach cyfrowych tranzystor często pracuje w nasyceniu, czyli jako klucz. W takim zastosowaniu ważne jest dobranie odpowiedniego prądu bazy, aby element pewnie się załączał. W układach analogowych tranzystor pracuje zwykle w zakresie aktywnym, gdzie zmiana prądu bazy powoduje proporcjonalną zmianę prądu kolektora.

Tranzystory NPN i PNP pełnią podobne funkcje, ale różnią się kierunkiem przepływu prądów i polaryzacją napięć. W praktyce NPN jest często wybierany do prostego sterowania obciążeniem od strony masy, natomiast PNP sprawdza się przy przełączaniu dodatniej gałęzi zasilania. Dlatego zestaw zawierający oba typy jest znacznie bardziej uniwersalny podczas projektowania i naprawy układów elektronicznych.
