Zestaw tranzystorów bipolarnych BJT (NPN i PNP) TO92 - 300szt

Zestaw tranzystorów bipolarnych TO-92 – 300 szt. NPN i PNP do elektroniki

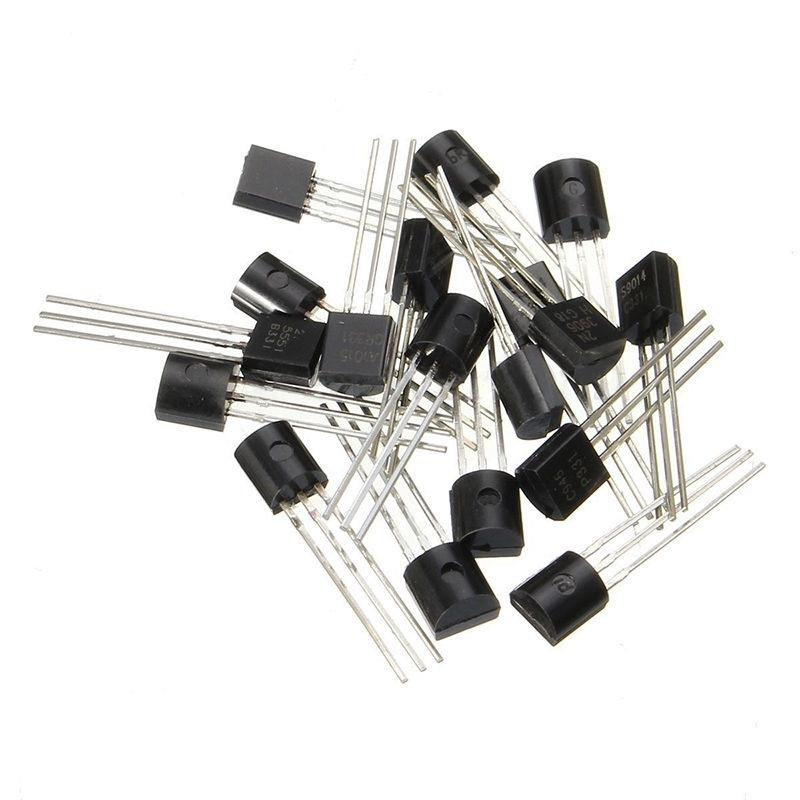

Zestaw tranzystorów bipolarnych w obudowach TO-92 to praktyczny komplet 300 elementów półprzewodnikowych do budowy, naprawy i testowania układów elektronicznych. W zestawie znajdują się popularne tranzystory NPN i PNP, wykorzystywane m.in. w prostych wzmacniaczach, przełącznikach tranzystorowych, generatorach, układach sterowania LED, obwodach audio, automatyce i projektach edukacyjnych.

Obudowa TO-92 jest jedną z najczęściej stosowanych obudów dla małosygnałowych tranzystorów przewlekanych. Dzięki temu elementy dobrze sprawdzają się na płytkach stykowych, uniwersalnych PCB oraz w klasycznym montażu THT.

Komplet zawiera 15 popularnych typów tranzystorów, po około 20 sztuk każdego rodzaju. Taka różnorodność ułatwia dobór odpowiedniego elementu do konkretnego zastosowania: od niskoprądowych stopni sterujących po proste układy wzmacniające i przełączające.

Specyfikacja techniczna

• Rodzaj elementów: tranzystory bipolarne BJT
• Typy tranzystorów: NPN i PNP
• Obudowa: TO-92
• Montaż: przewlekany THT
• Liczba elementów w zestawie: 300 szt.
• Liczba typów tranzystorów: 15
• Tolerancja ilościowa: ±5%
• Zastosowanie: elektronika hobbystyczna, serwis, prototypowanie, nauka podstaw elektroniki, układy przełączające i wzmacniające

Zawartość zestawu

• S9012 / 9012 – 20 szt.
• S9013 / 9013 – 20 szt.
• S9014 / 9014 – 20 szt.
• S9015 / 9015 – 20 szt.
• S9018 / 9018 – 20 szt.
• A1015 / 1015 – 20 szt.
• C1815 / 1815 – 20 szt.
• 2N5401 / 5401 – 20 szt.
• 2N5551 / 5551 – 20 szt.
• A733 – 20 szt.
• C945 – 20 szt.
• S8050D / 8050 – 20 szt.
• S8550D / 8550 – 20 szt.
• 2N3906 / 3906 – 20 szt.
• 2N3904 / 3904 – 20 szt.

Porady techniczne

• Przed montażem zawsze sprawdź wyprowadzenia tranzystora. Różne typy w obudowie TO-92 mogą mieć inny układ nóżek, np. E-B-C lub C-B-E.
• Dla obciążeń indukcyjnych stosuj diodę zabezpieczającą. Przy przekaźnikach, cewkach i silnikach dioda równoległa do obciążenia chroni tranzystor przed przepięciem.
• Nie dobieraj tranzystora tylko po nazwie obudowy. TO-92 określa obudowę, a nie parametry elektryczne elementu.
• W projektach edukacyjnych warto porównywać działanie NPN i PNP. Pozwala to lepiej zrozumieć kierunek przepływu prądu i sposób sterowania obciążeniem.

Tranzystor bipolarny BJT to element półprzewodnikowy, w którym niewielki prąd bazy steruje większym prądem płynącym między kolektorem a emiterem. Dzięki temu tranzystor może działać jako wzmacniacz sygnału albo jako elektroniczny przełącznik.

W tranzystorze typu NPN prąd główny płynie od kolektora do emitera po spolaryzowaniu złącza baza-emiter w kierunku przewodzenia. W typowych układach krzemowych napięcie baza-emiter wynosi około 0,6–0,7 V. Tranzystory PNP działają analogicznie, ale z przeciwną polaryzacją napięć i prądów.

Jednym z podstawowych parametrów tranzystora jest wzmocnienie prądowe hFE, czyli stosunek prądu kolektora do prądu bazy. W praktyce nie należy zakładać jednej stałej wartości hFE, ponieważ zależy ona od typu tranzystora, prądu pracy, temperatury i konkretnej partii elementów. Dlatego w układach przełączających bazę zasila się zwykle z odpowiednim zapasem prądu.
