Zegar RTC z kalendarzem, magistralą I2C i poborem 0,25 µA

PCF8563 odmierza sekundy, minuty, godziny, dzień tygodnia, dzień miesiąca, miesiąc i rok na podstawie zewnętrznego kwarcu 32,768 kHz, a wynik udostępnia przez magistralę I2C o szybkości do 400 kbit/s. Prąd podtrzymania wynosi 0,25 µA przy zasilaniu 3 V, więc typowe ogniwo litowe utrzyma zegar przez lata. Warto zwrócić uwagę na dwa różne zakresy napięcia: sam zegar pracuje już od 1 V, natomiast interfejs I2C wymaga co najmniej 1,8 V. Przy głęboko rozładowanym zasilaniu awaryjnym układ nadal liczy czas, ale odczyt staje się niemożliwy, dopóki napięcie nie wróci. Do tego dochodzi detektor niskiego napięcia, który ustawia flagę, gdy zasilanie spadło poniżej progu poprawnej pracy — dzięki niej program wie, czy odczytany czas jest wiarygodny, zamiast przyjmować przypadkową datę za prawdziwą. Kondensator obwodu oscylatora jest wbudowany w układ, więc do uruchomienia wystarczy sam rezonator kwarcowy.

Specyfikacja techniczna

• typ: zegar czasu rzeczywistego z kalendarzem
• interfejs: I2C, do 400 kbit/s
• adres na magistrali: A2h przy zapisie, A3h przy odczycie
• napięcie pracy zegara: 1 do 5,5 V
• napięcie pracy interfejsu I2C: 1,8 do 5,5 V
• prąd podtrzymania: typowo 0,25 µA przy 3 V i 25°C
• rezonator kwarcowy: 32,768 kHz, zewnętrzny; kondensator oscylatora wbudowany
• programowalne wyjście zegarowe: 32,768 kHz, 1,024 kHz, 32 Hz i 1 Hz
• funkcje alarmu i licznika czasu, z wyjściem przerwania typu otwarty dren
• detektor niskiego napięcia z flagą utraty rachuby czasu
• flaga stulecia oraz wewnętrzny układ zerowania po włączeniu zasilania

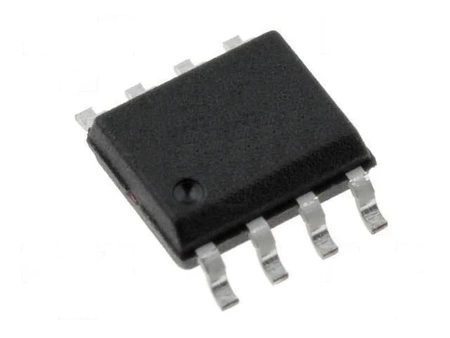

• obudowa: SO-8, montaż powierzchniowy SMD
