Zasilacz laboratoryjny 30V/5A DSP30D5 Mechanic

Zasilacz laboratoryjny 30V/5A DSP30D5 Mechanic

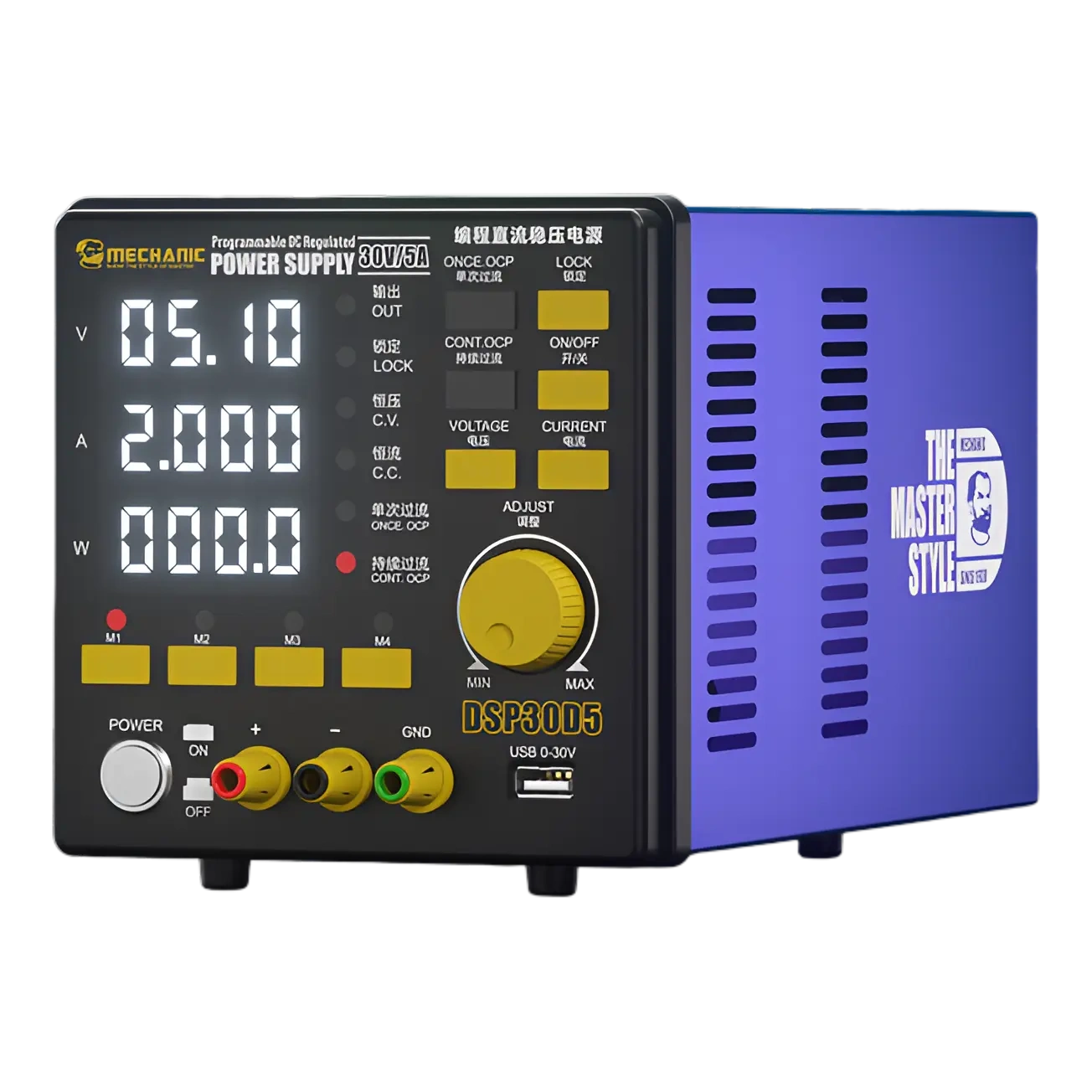

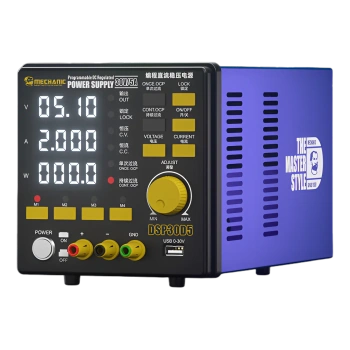

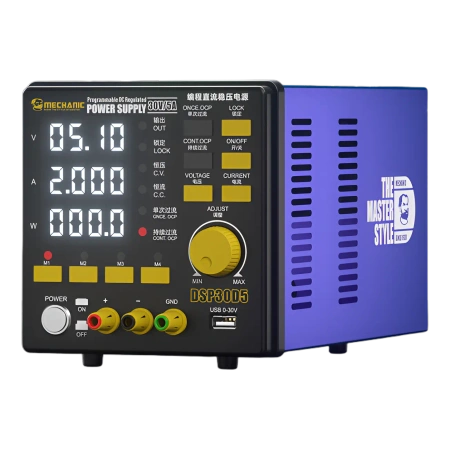

Mechanic DSP30D5 to programowalny zasilacz laboratoryjny DC o zakresie 0–30 V i 0–5 A oraz maksymalnej mocy 150 W, przeznaczony do precyzyjnych prac elektronicznych wymagających stabilnego napięcia i kontroli prądu. Urządzenie umożliwia pracę zarówno w trybie stałego napięcia (CV), jak i stałego prądu (CC), co pozwala bezpiecznie zasilać i testować różnorodne układy elektroniczne.

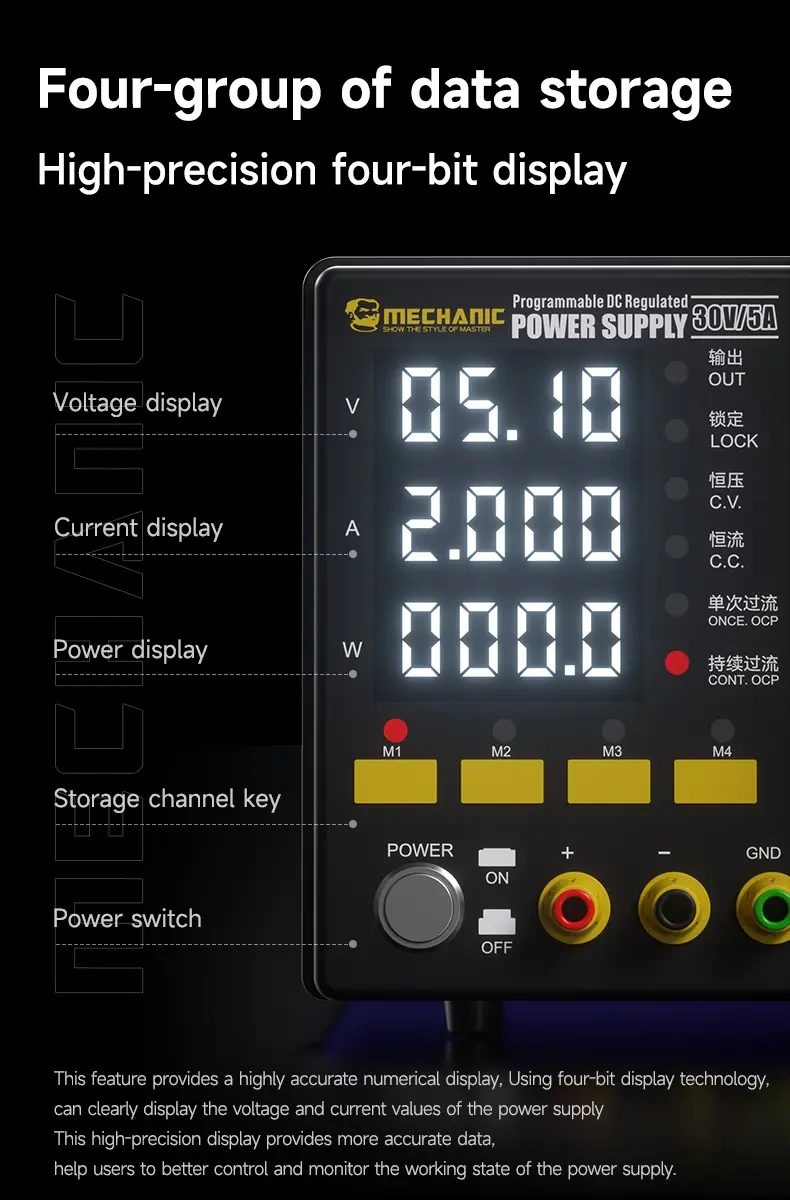

Czytelny czterocyfrowy wyświetlacz LED prezentuje jednocześnie napięcie, prąd oraz moc, zapewniając pełną kontrolę nad parametrami wyjściowymi. Zasilacz oferuje cztery kanały pamięci (M1–M4) do zapisu ustawień, co znacząco przyspiesza pracę przy powtarzalnych pomiarach.

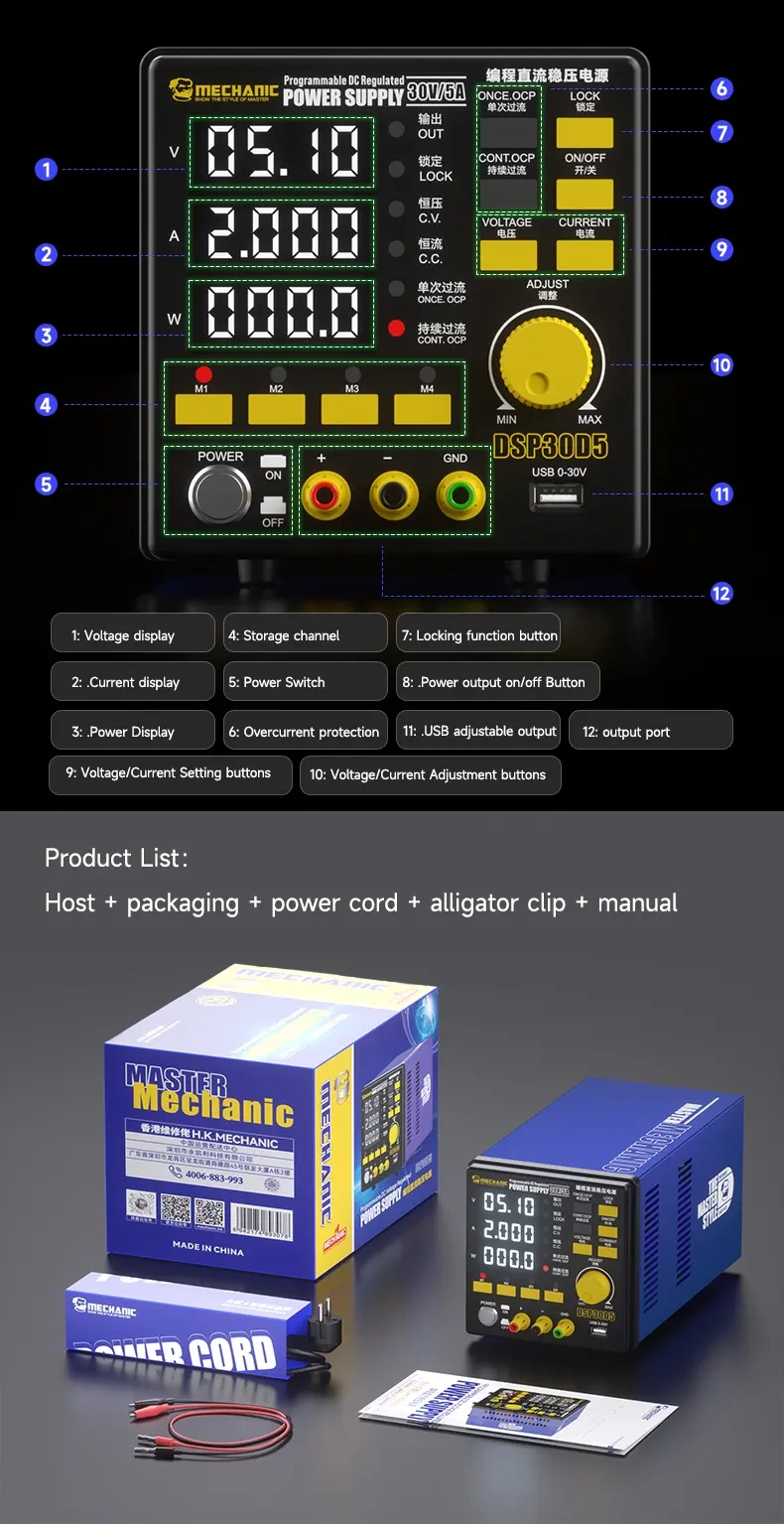

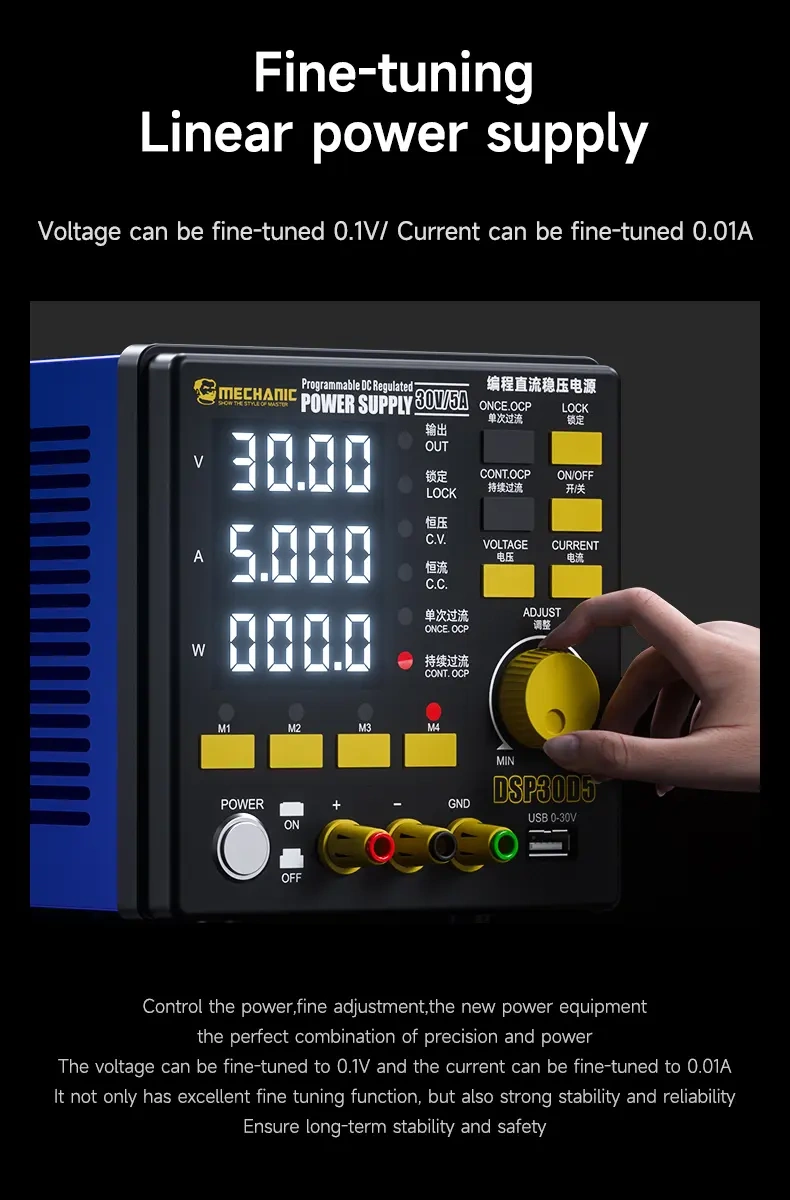

Precyzyjna regulacja umożliwia dostrajanie napięcia z krokiem 0,1 V oraz prądu z krokiem 0,01 A. Obsługa odbywa się za pomocą dedykowanych przycisków oraz wygodnego pokrętła regulacyjnego. Panel przedni wyposażono również w blokadę ustawień, przycisk włączania/wyłączania wyjścia oraz zabezpieczenie nadprądowe OCP (tryb jednorazowy lub ciągły).

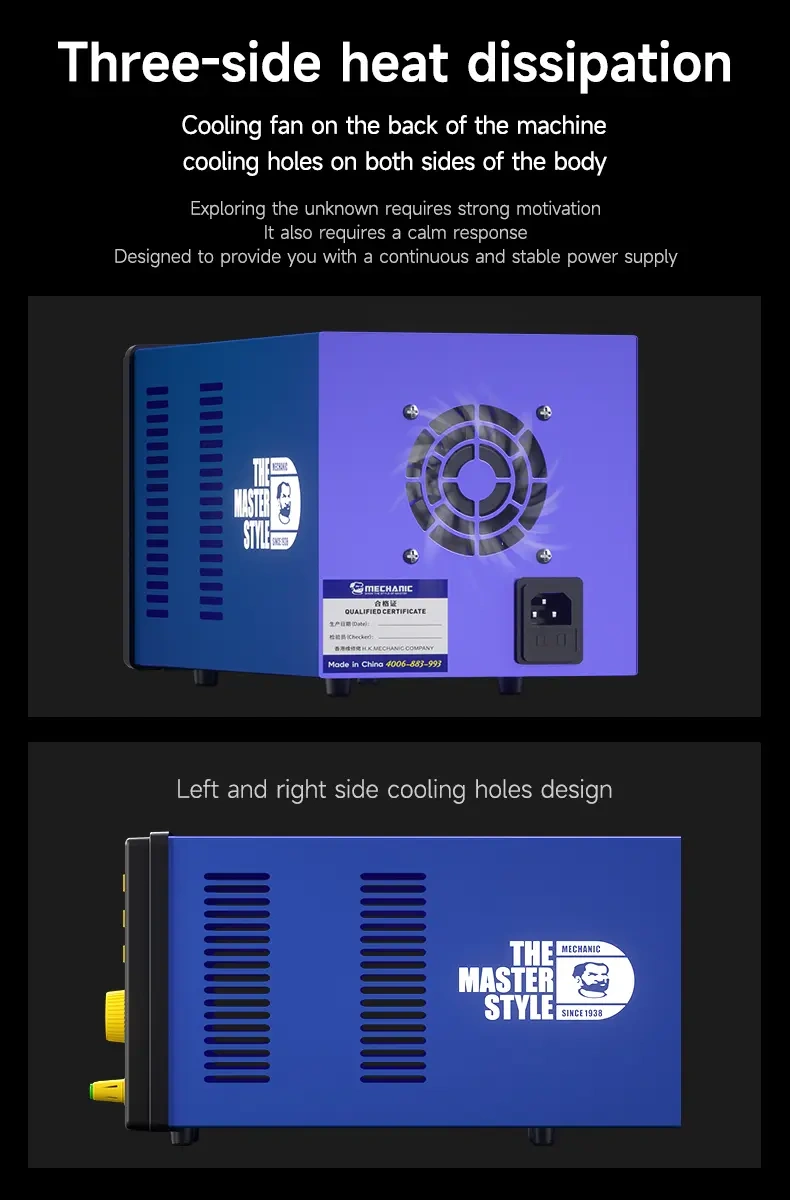

Konstrukcja została zaprojektowana do pracy w serwisach elektroniki — aktywny wentylator chłodzący, otwory wentylacyjne po obu stronach obudowy oraz rozpraszanie ciepła z trzech stron zapewniają stabilną pracę nawet przy długotrwałym obciążeniu. Dodatkowym atutem jest regulowane wyjście USB 0–30 V, zwiększające uniwersalność urządzenia.

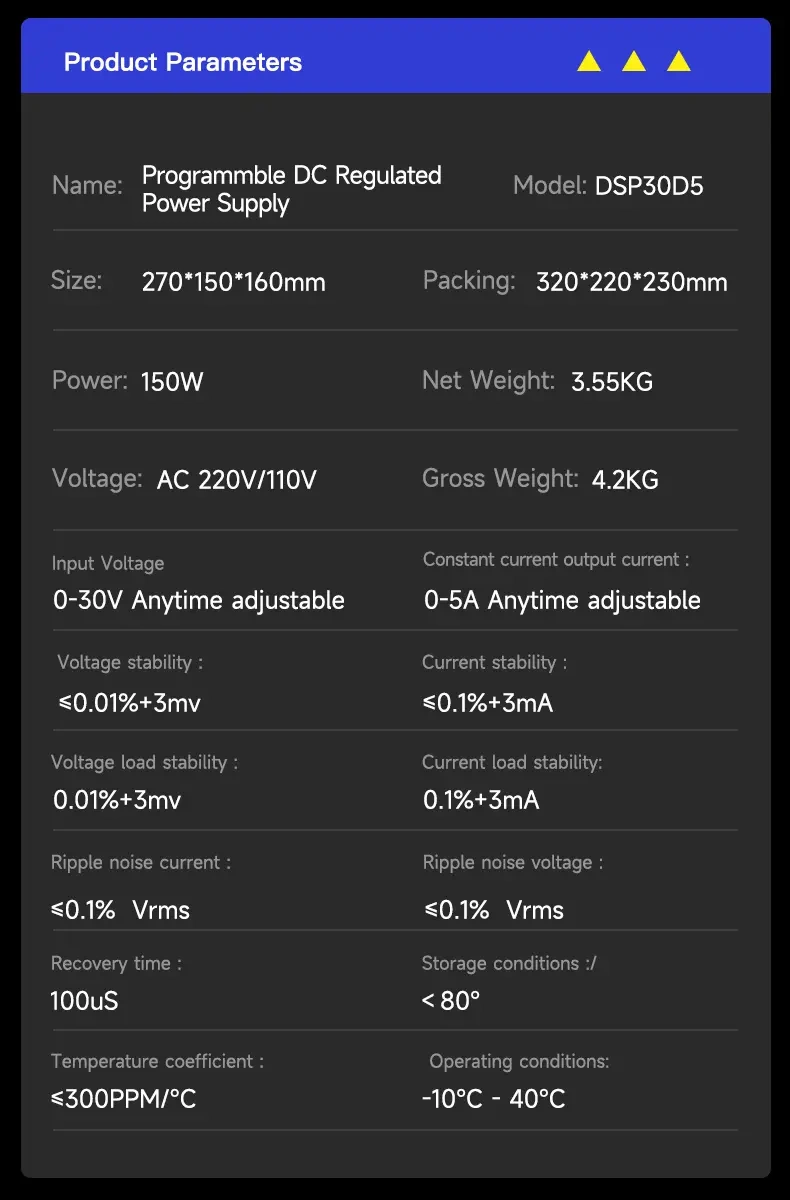

Specyfikacja techniczna

• Model: DSP30D5
• Producent: Mechanic
• Typ: programowalny zasilacz laboratoryjny DC
• Zakres napięcia wyjściowego: 0–30 V (płynna regulacja)
• Zakres prądu wyjściowego: 0–5 A (płynna regulacja)
• Moc maksymalna: 150 W
• Tryby pracy: CV (stałe napięcie), CC (stały prąd)
• Dokładność regulacji napięcia: ≤ 0,01% + 3 mV
• Dokładność regulacji prądu: ≤ 0,1% + 3 mA
• Stabilność obciążeniowa napięcia: 0,01% + 3 mV
• Stabilność obciążeniowa prądu: 0,1% + 3 mA
• Tętnienia i szumy: ≤ 0,1% Vrms
• Czas odpowiedzi: 100 µs
• Współczynnik temperaturowy: ≤ 300 PPM/°C
• Wyświetlacz: czterocyfrowy LED (V / A / W)
• Pamięć ustawień: 4 kanały (M1–M4)
• Zabezpieczenia: OVP, OCP, CV/CC, blokada panelu
• Chłodzenie: wentylator tylny + boczne otwory wentylacyjne
• Napięcie zasilania: AC 110 V / 220 V
• Temperatura pracy: –10°C do +40°C
• Wymiary: 270 × 150 × 160 mm
• Waga netto: 3,55 kg

Praktyczne porady

• Zawsze ustaw limit prądu przed podłączeniem nowego układu – tryb CC skutecznie chroni elementy przed uszkodzeniem.
• Korzystaj z pamięci M1–M4, aby szybko przełączać się między często używanymi konfiguracjami.
• Blokada panelu zapobiega przypadkowej zmianie parametrów podczas długich testów.
• Przy pracy z większym obciążeniem zadbaj o swobodny przepływ powietrza wokół obudowy.

Trochę teorii – CV i CC w praktyce

Zasilacz laboratoryjny pracujący w trybie CV (Constant Voltage) utrzymuje stałe napięcie na wyjściu, niezależnie od zmian obciążenia – aż do osiągnięcia ustawionego limitu prądu. W momencie jego przekroczenia urządzenie automatycznie przełącza się w tryb CC (Constant Current), stabilizując prąd i obniżając napięcie.

Takie działanie jest kluczowe podczas testowania układów elektronicznych, ładowania elementów wymagających kontroli prądowej oraz uruchamiania prototypów, gdzie bezpieczeństwo i przewidywalność parametrów mają fundamentalne znaczenie.
