Stabilizator prądu do modułów laserowych - zlutowany KIT AVT 1681
- Zlutowany stabilizator prądu przyspieszy bezpieczne zasilanie modułu laserowego w projekcie. AVT1681 C wymaga podłączenia zasilania, lasera i zachowania zasad bezpieczeństwa optycznego.

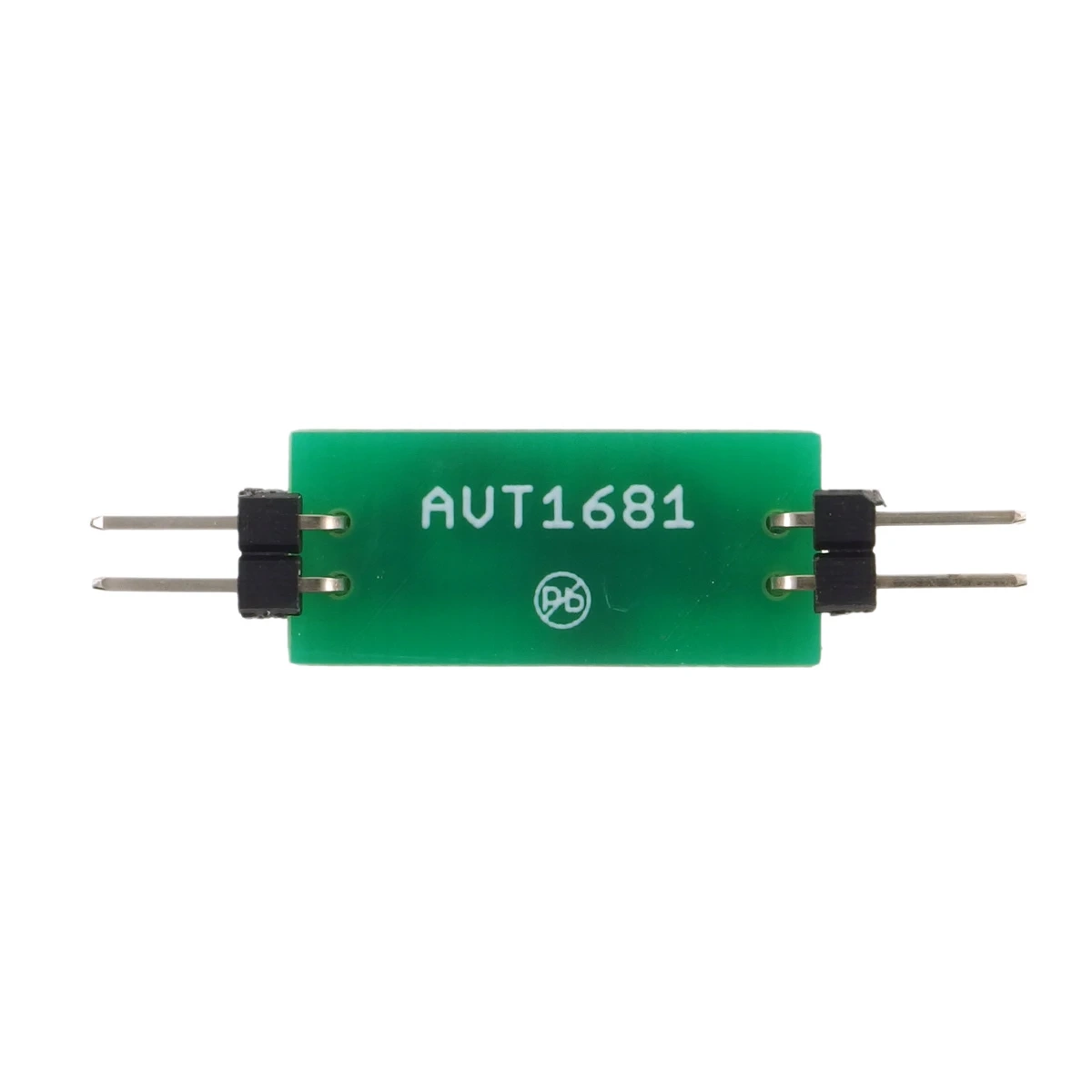

Mały driver prądowy do lasera - zlutowany AVT1681
Zlutowany stabilizator prądu do integracji z modułem laserowym w gotowym projekcie.
Zlutowany zasilacz prądowy do modułu laserowego

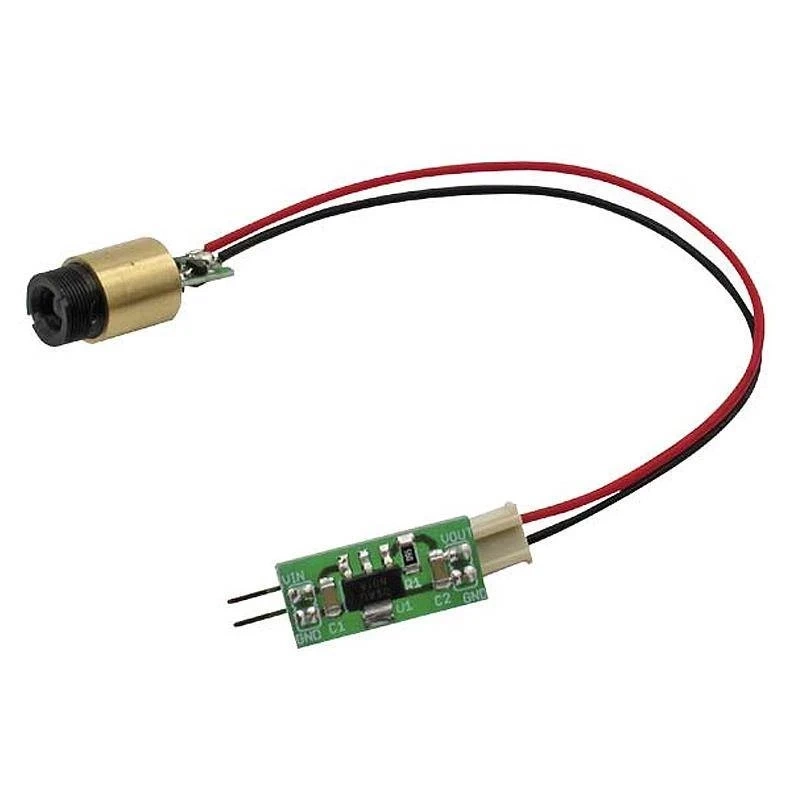

AVT1681 C to zlutowany driver prądowy do popularnych modułów laserowych. Układ pozwala zasilić laser stabilizowanym prądem, co jest bezpieczniejsze dla diody laserowej niż proste podłączenie do przypadkowego źródła napięcia.
Stabilizator LM317 pracuje jako źródło prądowe, a rezystor R1 ustala prąd wyjściowy. W rozwiązaniu modelowym R1 ma 56 Ω, co daje około 22 mA. Wersja C wymaga podłączenia zasilania, modułu laserowego i montażu w obudowie lub własnym urządzeniu, z zachowaniem zasad bezpieczeństwa optycznego.
Karta techniczna
AVT1681
Zlutowany miniaturowy zasilacz prądowy do modułów laserowych, oparty na stabilizatorze LM317 pracującym jako źródło prądowe.
| Wersja | A – płytka drukowana PCB |
| Funkcja | stabilizowane zasilanie prądowe modułu laserowego |
| Układ stabilizujący | LM317 w układzie źródła prądowego |
| Napięcie zasilania stabilizatora prądowego | 5–25 V |
| Ustalanie prądu | rezystor R1 dobierany do wymaganego prądu wyjściowego |
| Wzór dla prądu wyjściowego | Iwy = 1,25 V / R1 |
| Wartość modelowa R1 | 56 Ω, prąd zasilania modułu lasera około 22 mA |

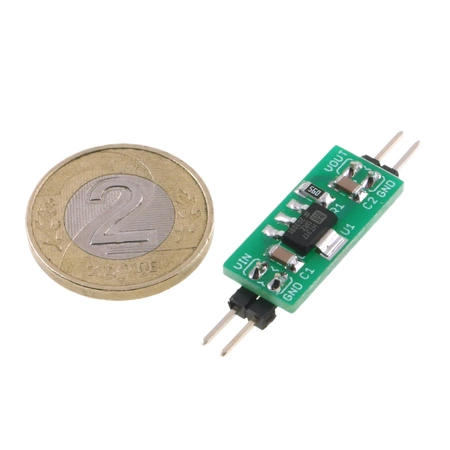

| Płytka PCB | 21×9 mm |
Wersja

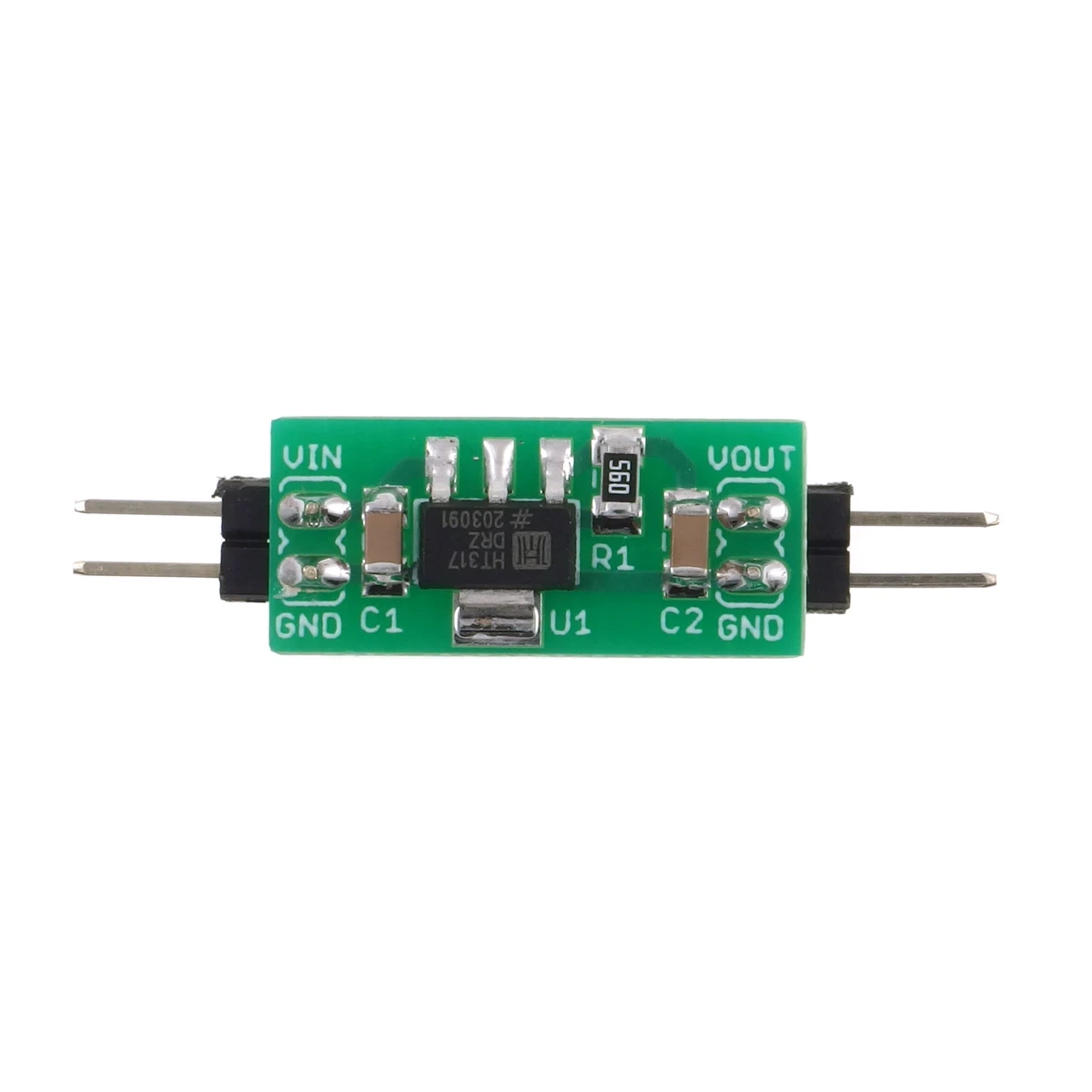

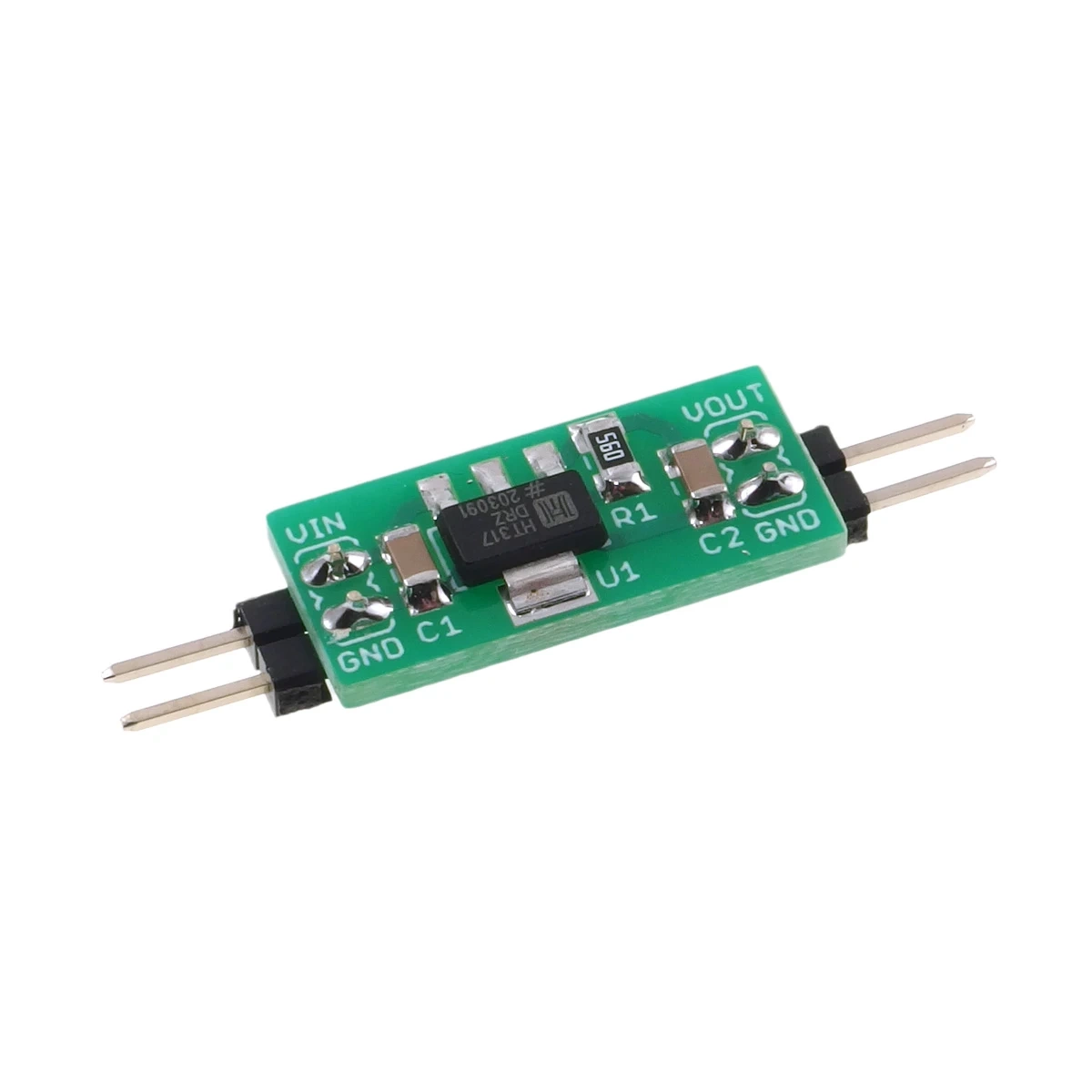

AVT1681 C – zlutowany układ. Wersja zawiera zmontowany stabilizator prądu do modułów laserowych z układem LM317, rezystorem R1 56 Ω oraz kondensatorami filtrującymi. Układ wymaga podłączenia zasilania, modułu laserowego oraz montażu w obudowie lub własnym urządzeniu.
Notes
Układ pracuje jako źródło prądowe, dlatego dla modułu laserowego ważniejszy jest poprawnie dobrany prąd niż samo napięcie zasilania.
Rezystor R1 ustala prąd wyjściowy według zależności Iwy = 1,25 V / R1. Wartość 56 Ω daje w rozwiązaniu modelowym około 22 mA.
Zlutowany układ nie jest kompletnym zasilaczem w obudowie. Do pracy wymaga przewodów, zabezpieczenia mechanicznego i poprawnego podłączenia do modułu laserowego.
Przed użyciem z innym laserem trzeba sprawdzić jego dopuszczalny prąd i w razie potrzeby zmienić wartość R1. Zbyt duży prąd może trwale uszkodzić diodę laserową.
Uwaga: promieniowanie laserowe może być niebezpieczne dla wzroku. Nie wolno kierować wiązki w stronę oczu, osób, zwierząt ani powierzchni silnie odbijających światło.
Najczęściej zadawane pytania
AVT1681 C to zlutowany stabilizator prądu do modułów laserowych z układem LM317, rezystorem 56 Ω i kondensatorami 100 nF. Wymaga podłączenia zasilania, modułu laserowego i montażu w docelowym urządzeniu.
Nie. To zlutowany układ elektroniczny bez obudowy. Do użycia trzeba zapewnić przewody, zabezpieczenie mechaniczne i poprawne podłączenie modułu laserowego.
Do stabilizowanego zasilania modułu laserowego w barierach optycznych, wskaźnikach, prostych układach pomiarowych, eksperymentach optycznych i własnych urządzeniach z laserem.
Tak. Prąd wyjściowy zależy od rezystora R1 i wzoru Iwy = 1,25 V / R1. Wartość trzeba dobrać do parametrów modułu laserowego.
Rezystor 56 Ω daje w rozwiązaniu modelowym prąd około 22 mA.
