Wzmacniacz słuchawkowy stereo Alexander Amplifier - PCB do projektu AVT 3217
- Stałoprądowy wzmacniacz słuchawkowy stereo Alexander Amplifier AVT3217 z układami OP37, buforami tranzystorowymi BD139/BD140, zasilaniem symetrycznym ±15 V, wskaźnikiem przesterowania. Wersja A to płytki PCB do samodzielnego skompletowania elementów.
Wzmacniacz słuchawkowy stereo Alexander Amplifier – płytki PCB AVT3217
Płytki drukowane do budowy stałoprądowego wzmacniacza słuchawkowego stereo z układami OP37, buforami tranzystorowymi i wskaźnikiem przesterowania.
Stałoprądowy wzmacniacz słuchawkowy do toru audio

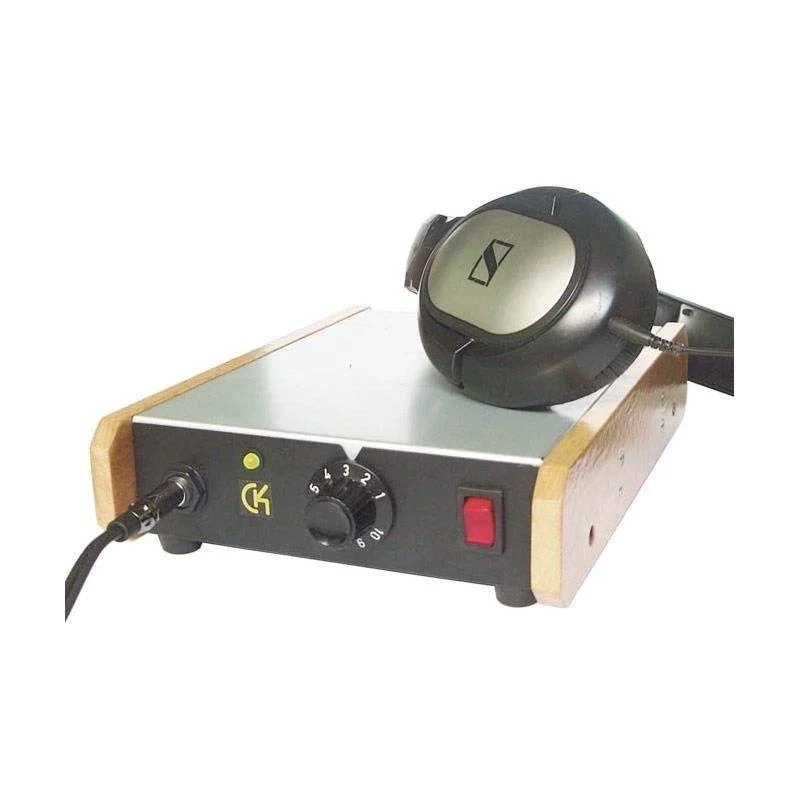

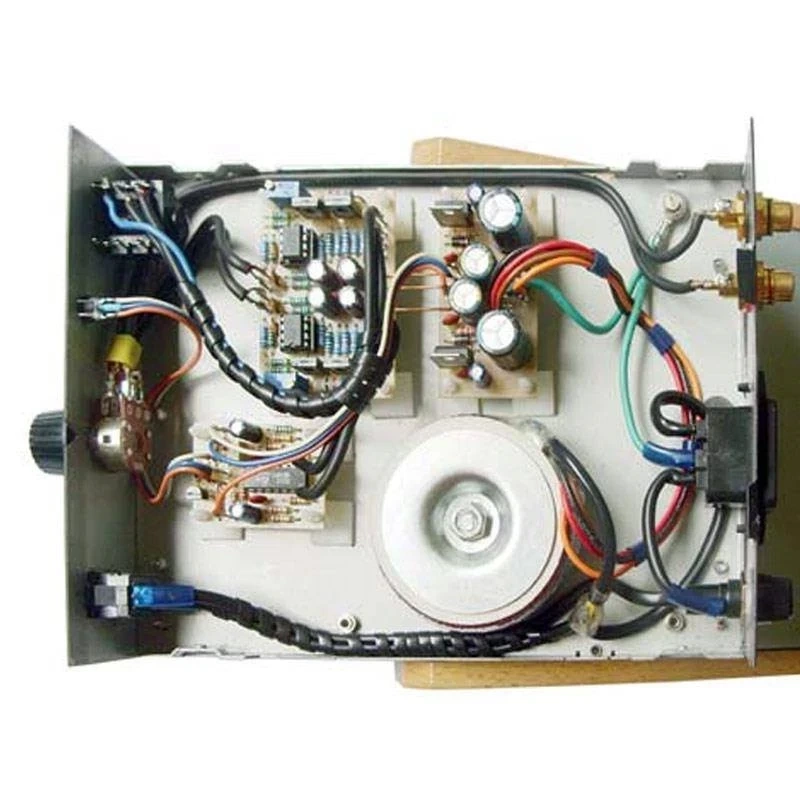

AVT3217 pozwala zbudować stereofoniczny wzmacniacz słuchawkowy „Alexander Amplifier” przeznaczony do współpracy ze źródłem sygnału liniowego. Układ stanowi samodzielne urządzenie odsłuchowe albo moduł do wbudowania w istniejącą aparaturę audio.
Tor sygnałowy jest stałoprądowy, bez kondensatorów sprzęgających na wejściu i wyjściu. Każdy kanał wykorzystuje szybki wzmacniacz operacyjny OP37 oraz tranzystorowy bufor prądowy na BD139/BD140. Wzmacniacz wymaga ustawienia napięcia stałego na wyjściu możliwie blisko zera przed podłączeniem słuchawek.
Stałoprądowy tor audio Bez kondensatorów wejściowych i wyjściowych w torze sygnałowym
OP37 + BD139/BD140 Szybki wzmacniacz operacyjny i tranzystorowy bufor prądowy

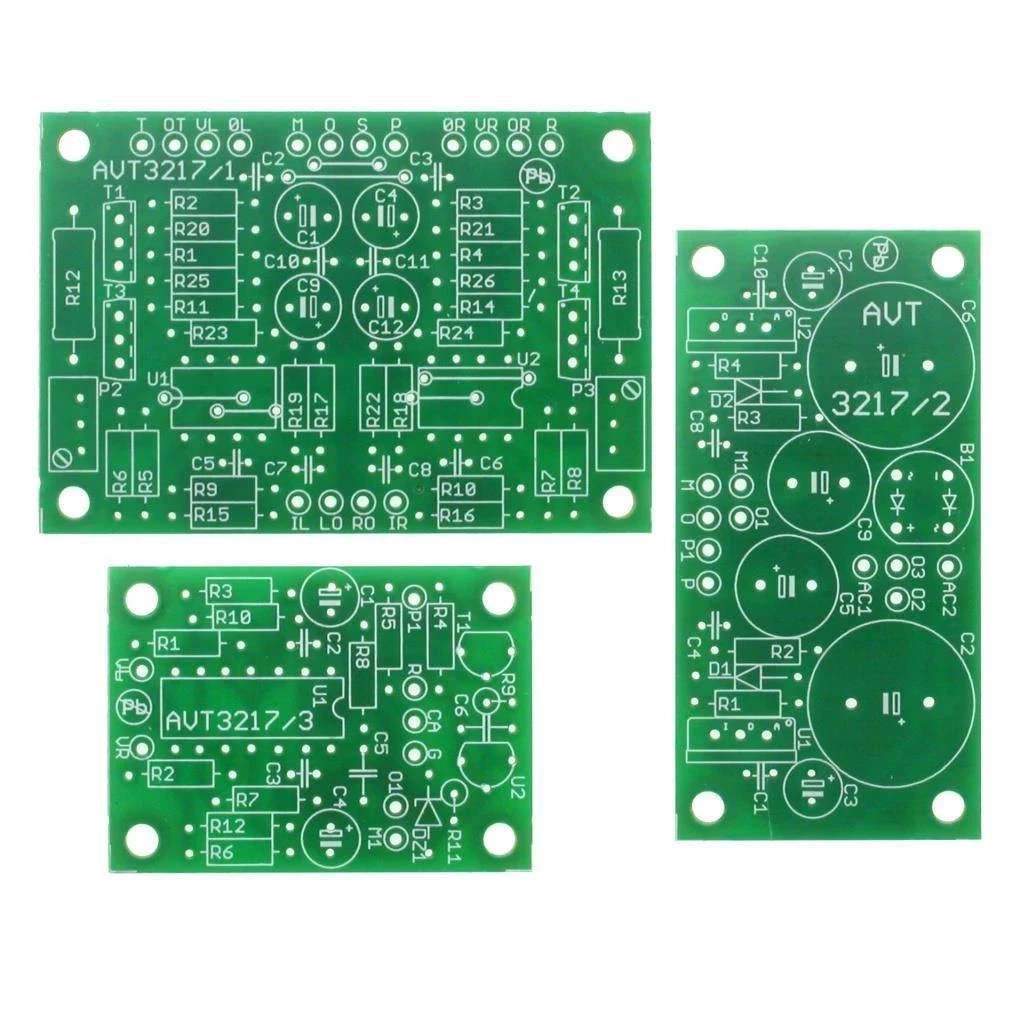

3 płytki PCB Wzmacniacz 60×41 mm, zasilacz 60×30 mm i detektor 41×30 mm
Karta techniczna
AVT3217
AVT3217 to stałoprądowy wzmacniacz słuchawkowy stereo z osobną płytką wzmacniacza, zasilacza symetrycznego i detektora szczytu/przesterowania.
| Kod projektu | AVT3217 |
|---|---|
| Wersja | A – płytki drukowane PCB |
| Typ układu | stałoprądowy wzmacniacz słuchawkowy stereo |
| Topologia kanału | OP37 + tranzystorowy bufor prądowy |
| Wzmacniacze operacyjne | 2× OP37 |
| Tranzystory bufora | BD140-16 i BD139-16 |
| Wzmocnienie napięciowe | około 6,8× / 16 dB |
| Pasmo górne | około 1 MHz dla spadku -3 dB |
| Zakres impedancji słuchawek | 16…600 Ω |
| Zabezpieczenie wyjścia | rezystory szeregowe 62 Ω / 2 W |
| Regulacja głośności | potencjometr stereo 22 kΩ-A |
| Regulacja składowej stałej | P2, P3 – ustawienie napięcia na wyjściu możliwie blisko 0 V |
| Wejście audio | gniazda 2×RCA |
| Wyjście słuchawkowe | gniazdo TRS 6,3 mm / 1/4" |
| Zasilanie wzmacniacza | symetryczne około ±15 V |
| Stabilizatory zasilacza | LM317 i LM337 |
| Transformator zasilający | około 7 VA |
| Detektor szczytu | LM339 + TL431, sygnalizacja zielona/czerwona LED |
| Próg sygnalizacji przesterowania | około ±7 V monitorowanego sygnału |
| Wymiary płytki wzmacniacza | 60×41 mm |
| Wymiary płytki zasilacza | 60×30 mm |
| Wymiary płytki detektora | 41×30 mm |
Wersja
AVT3217 A – płytki PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- Płytka wzmacniacza: 60×41 mm
- Płytka zasilacza: 60×30 mm
- Płytka detektora szczytu: 41×30 mm
- Wzmacniacz – rezystory metalizowane 1%
- R2, R3, R25, R26: 4,7 Ω
- R12, R13: 62 Ω / 2 W
- R11, R14: 100 Ω
- R1, R4, R23, R24: 120…180 Ω
- R17, R18: 220 Ω
- R9, R10, R19, R22: 1 kΩ
- R5, R6, R7, R8: 4,7 kΩ
- R15, R16, R20, R21: 6,8 kΩ
- P1: 22 kΩ-A, potencjometr obrotowy stereo
- P2, P3: 2,2 kΩ, potencjometr montażowy RJ9W
- C5, C6, C7, C8: 27 pF ceramiczny
- C2, C3, C10, C11: 100 nF ceramiczny
- C1, C4, C9, C12: 100 µF / 25 V
- T1, T2: BD140-16
- T3, T4: BD139-16
- U1, U2: OP37
- J1: gniazda 2×RCA
- J2: gniazdo TRS 6,3 mm / 1/4"
- Zasilacz – R1, R4: 240 Ω
- Zasilacz – R2, R3: 2,7 kΩ
- Zasilacz – C1, C4, C8, C10: 100 nF ceramiczny
- Zasilacz – C3, C7: 22 µF / 25 V
- Zasilacz – C5, C9: 470 µF / 25 V
- Zasilacz – C2, C6: 2200 µF / 25 V
- Zasilacz – B1: RB-1A lub 2× 1N4001
- Zasilacz – D1, D2: 1N4001
- Zasilacz – U1: LM317
- Zasilacz – U2: LM337
- Detektor szczytu – R5, R9: 2,2 kΩ
- Detektor szczytu – R6: 6,2 kΩ
- Detektor szczytu – R1, R2, R3, R7, R10, R12: 10 kΩ
- Detektor szczytu – R4, R11: 22 kΩ
- Detektor szczytu – R8: 2,2 MΩ
- Detektor szczytu – C5: 100 nF foliowy
- Detektor szczytu – C6: 4,7 nF foliowy
- Detektor szczytu – C2, C3: 100 nF ceramiczny
- Detektor szczytu – C1, C4: 47 µF / 25 V
- Detektor szczytu – D1: LED 5 mm RG, wspólna anoda
- Detektor szczytu – DZ1: 12 V
- Detektor szczytu – T1: BC557C
- Detektor szczytu – U1: LM339
- Detektor szczytu – U2: TL431
Notes
Tor wzmacniacza jest stałoprądowy, dlatego przed podłączeniem słuchawek trzeba sprawdzić napięcie stałe na wyjściu. Po ustabilizowaniu temperatur półprzewodników i przy wejściach zwartych do masy, potencjometrami P2 i P3 należy ustawić napięcie na wyjściu jak najbliżej zera.
Rezystory szeregowe 62 Ω / 2 W na wyjściu pełnią funkcję zabezpieczenia przeciwzwarciowego i pomagają wyrównać moc dla słuchawek o różnej impedancji. Wzmacniacz może współpracować ze słuchawkami od 16 Ω do 600 Ω.
Detektor szczytu zmienia kolor dwustrukturowej diody LED: zielony oznacza pracę bez przesterowania, a czerwony przekroczenie progu. Układ reaguje na dodatnią i ujemną połówkę sygnału w obu kanałach.
Uwaga: przed podłączeniem słuchawek sprawdź napięcie stałe na wyjściu kanału lewego i prawego oraz ustaw je możliwie blisko 0 V. Zbyt duża składowa stała może powodować wychylenie membran słuchawek i pogorszyć bezpieczeństwo odsłuchu. Głośne i długie słuchanie przez słuchawki może prowadzić do uszkodzenia słuchu.
