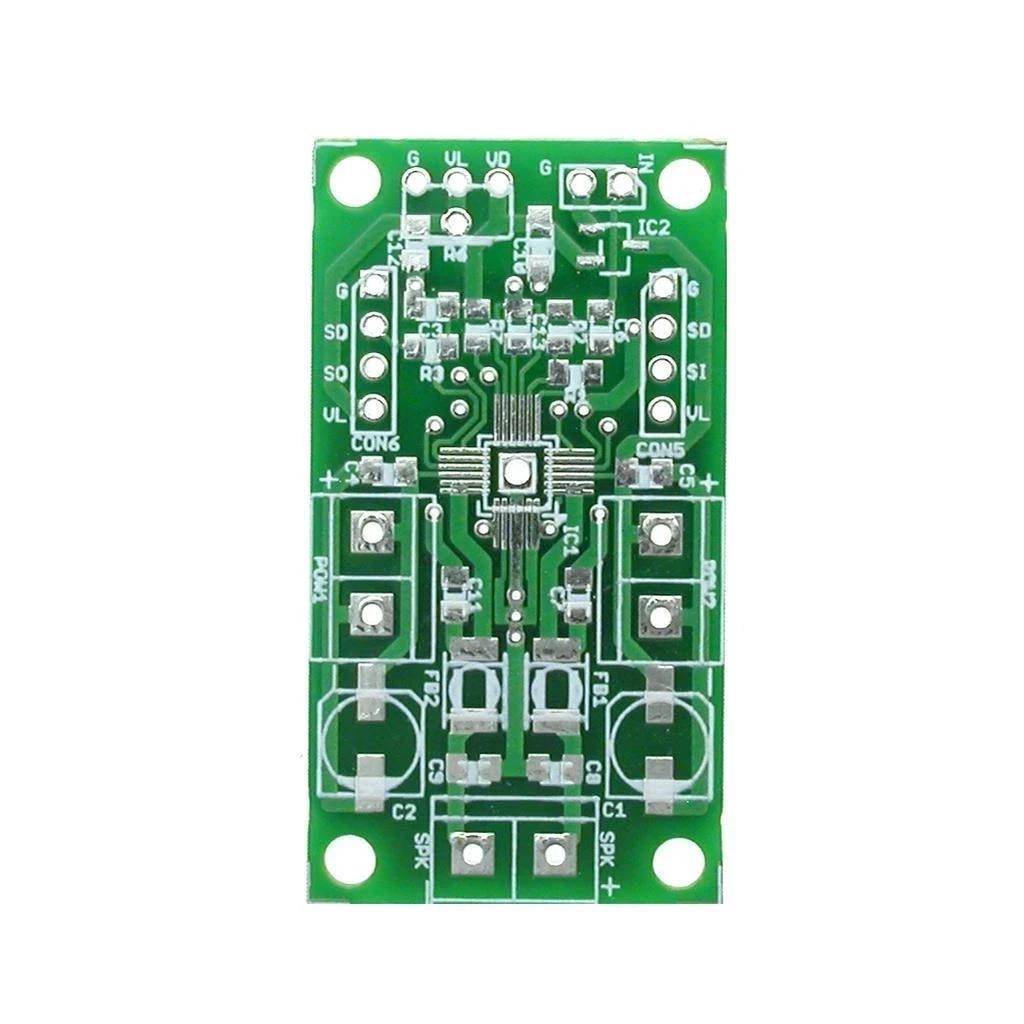

Wzmacniacz mocy klasy D 10W z MAX9768 - PCB do projektu AVT 5416

Do pobrania:

Dokumentacja

Moduł zbudowany jest w oparciu o końcówkę mocy w klasie D. Wzmacniacz jest łatwy w budowie, a jego duża sprawność energetyczna, pozwala na zasilanie ze źródeł przenośnych. Układ jednokanałowego wzmacniacza na bazie układu MAX9768 można zastosować np. do budowy aktywnego zestawu głośnikowego.

Wybrane parametry:

• moc wyjściowa: 10W (8Ω / 14V)
• współpraca z głośnikami o impedancji: 4Ω lub 8Ω
• sprawność energetyczna około 87%
• wbudowany regulator głośności sterowany napięciowo
• możliwość łączenia w wielokanałowe, zsynchronizowane zespoły wzmacniaczy
• zabezpieczenie przeciwzwarciowe i termiczne
• zasilanie: 5...14VDC
• wymiary płytki 26x47mm

Projekt AVT 5416 EP 09/13
