Wzmacniacz mocy stereo 2x45W z STK4182 - zlutowany KIT AVT 1594
- Wzmacniacz mocy stereo AVT1594 z układem STK4182, mocą 2×45 W przy 8 Ω, zasilaniem symetrycznym ±33 VDC i wejściem MUTE. Wersja C to zlutowany układ do montażu w obudowie lub własnym urządzeniu audio.
Wzmacniacz mocy stereo 2×45 W z STK4182 – zlutowany AVT1594
Zlutowana stereofoniczna końcówka mocy z układem STK4182, mocą 2×45 W przy 8 Ω i zasilaniem symetrycznym ±33 VDC.
Zlutowana końcówka mocy stereo do systemu audio

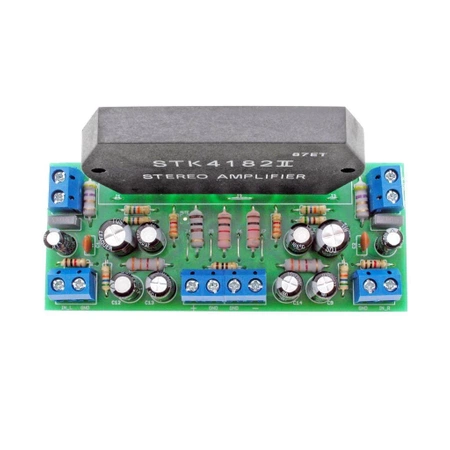

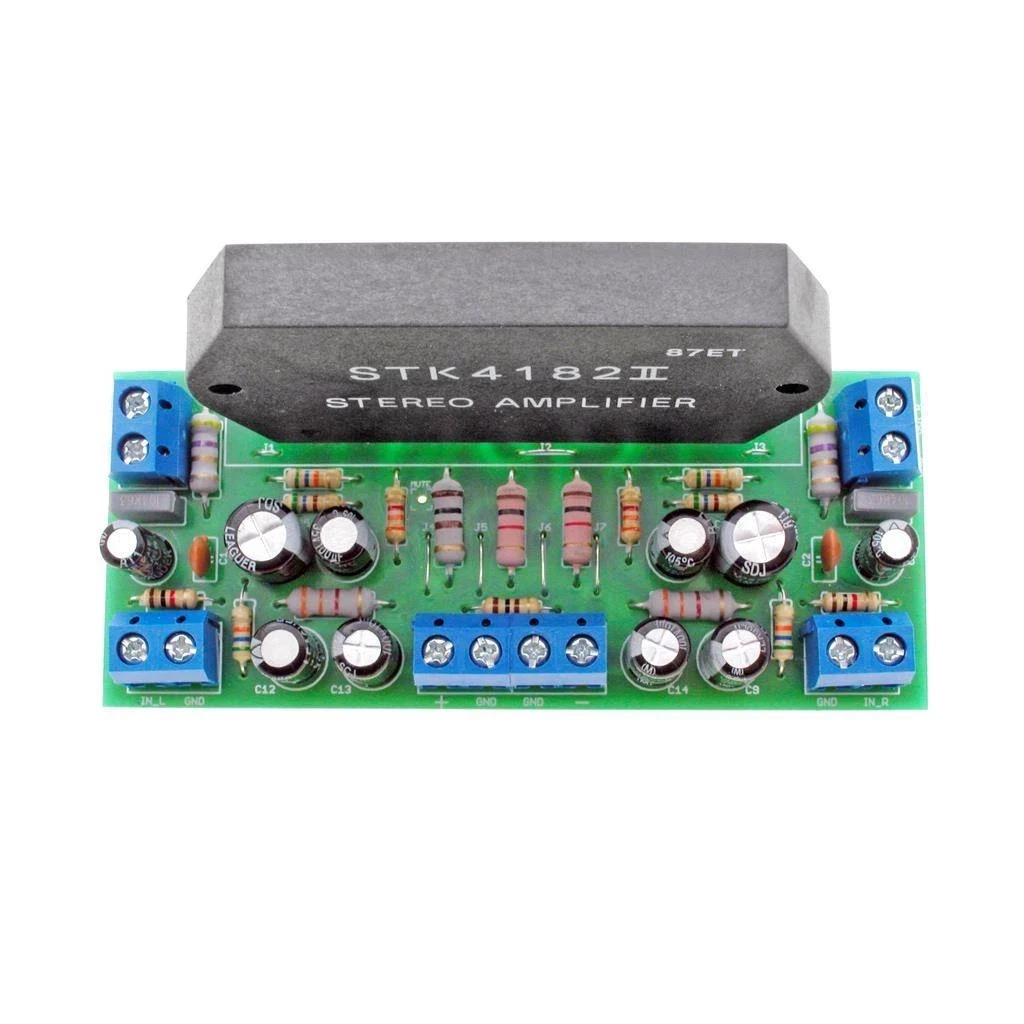

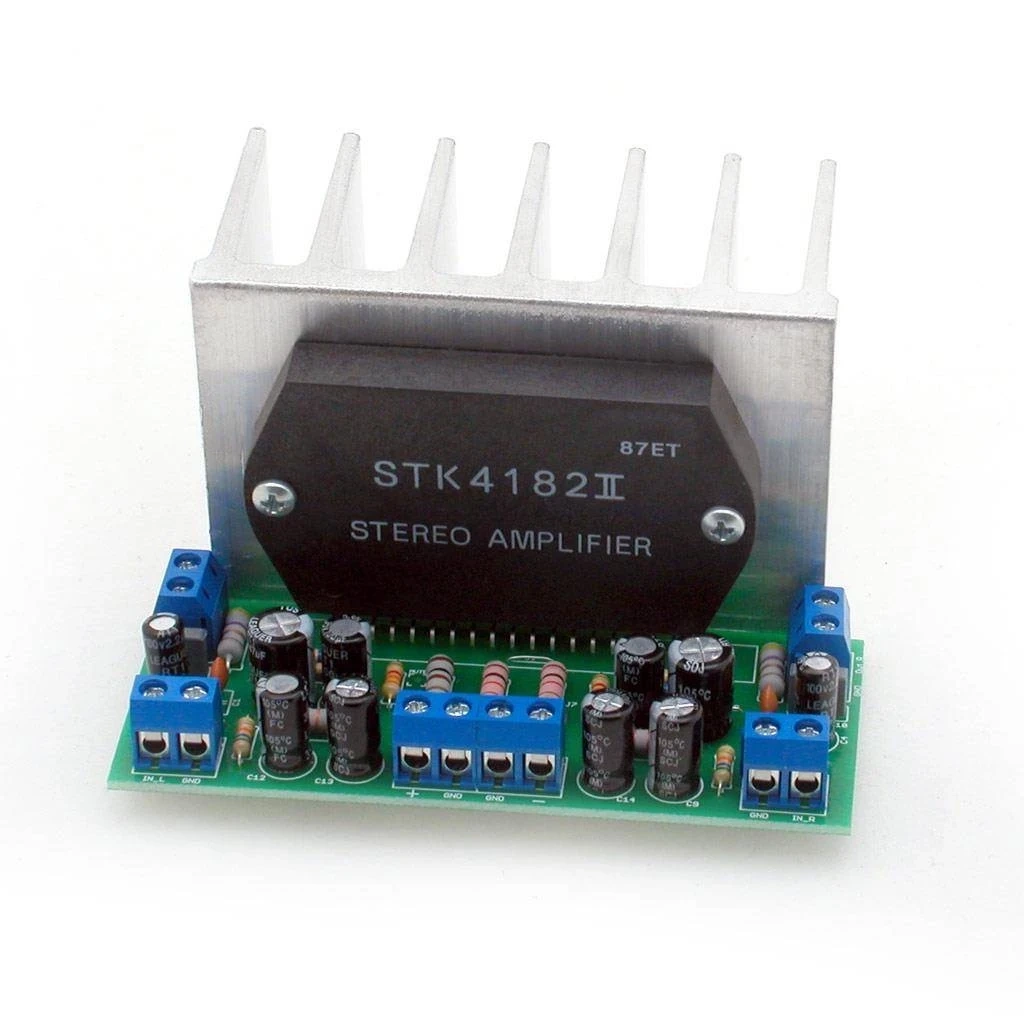

AVT1594 C to zmontowany wzmacniacz mocy stereo oparty na hybrydowym układzie STK4182. Sprawdza się jako końcówka mocy do nowego wzmacniacza, modernizacji sprzętu audio albo zastąpienia uszkodzonego stopnia mocy w urządzeniu nagłaśniającym.
Jedna płytka obsługuje oba kanały stereo, a układ oferuje moc 2×45 W przy obciążeniu 8 Ω i zasilaniu symetrycznym ±33 VDC. Zlutowany wariant przyspiesza montaż w obudowie lub własnym urządzeniu audio, ale nadal wymaga zasilacza symetrycznego, radiatora oraz kontroli połączeń mocy przed pierwszym uruchomieniem.
Karta techniczna
AVT1594
AVT1594 C to zlutowany stereofoniczny wzmacniacz mocy z hybrydowym układem STK4182, wejściem MUTE i zasilaniem symetrycznym.
| Kod projektu | AVT1594 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | stereofoniczna końcówka mocy |
| Układ scalony | STK4182 |
| Liczba kanałów | stereo / 2 kanały |
| Moc wyjściowa | 2×45 W przy ±33 VDC i 8 Ω |
| Zasilanie | symetryczne ±33 VDC |
| Impedancja obciążenia dla parametrów mocy | 8 Ω |
| Impedancja wejściowa | 55 kΩ przy 1 kHz |
| THD | 0,4% przy 45 W / 8 Ω |
| Wyjściowe napięcie szumów | poniżej 1,2 mVrms |
| Wejście wyciszania | MUTE |
| Prąd spoczynkowy | 20–100 mA przy napięciu zasilającym około 33,5 V |
| Chłodzenie | układ STK4182 wymaga radiatora |
| Wymiary płytki PCB | 89×38 mm |
Wersja
AVT1594 C – zlutowany układ. Wersja zawiera zmontowaną stereofoniczną końcówkę mocy z układem STK4182, przeznaczoną do montażu w obudowie lub własnym urządzeniu audio. Do poprawnej pracy potrzebny jest zasilacz symetryczny ±33 VDC oraz radiator dla układu STK4182.
Notes
Układ STK4182 trzeba przykręcić do radiatora. Przy wzmacniaczu o mocy 2×45 W prawidłowe chłodzenie ma bezpośredni wpływ na stabilność pracy i trwałość końcówki mocy.
Wzmacniacz wymaga zasilania symetrycznego ±33 VDC. Przed uruchomieniem trzeba sprawdzić polaryzację zasilania, masę, wyjścia głośnikowe oraz kondensatory elektrolityczne.
Ścieżki zasilające i wyjściowe można pocynować lub wzmocnić przewodem, aby zwiększyć ich przekrój. To szczególnie ważne przy pracy z większą mocą i dłuższym obciążeniem.
Uwaga: wzmacniacz pracuje z zasilaniem symetrycznym i dużą mocą wyjściową. Przed podłączeniem głośników sprawdź polaryzację zasilania, połączenia masy, wyjścia głośnikowe, radiator układu STK4182 oraz brak zwarć na ścieżkach zasilających i wyjściowych.
Najczęściej zadawane pytania
AVT1594 C to zlutowana stereofoniczna końcówka mocy z układem STK4182. Wymaga podłączenia zasilacza symetrycznego, radiatora, wejść sygnałowych i wyjść głośnikowych.
Układ sprawdzi się jako stereofoniczna końcówka mocy w nowym wzmacniaczu, systemie nagłaśniającym albo jako zamiennik uszkodzonego stopnia mocy w starszym urządzeniu audio.
Wzmacniacz wymaga zasilania symetrycznego ±33 VDC. Zasilacz powinien mieć odpowiednią wydajność prądową i poprawnie prowadzoną masę, ponieważ układ pracuje jako końcówka mocy.
Tak. STK4182 trzeba zamocować do radiatora. Bez skutecznego odprowadzania ciepła wzmacniacz nie powinien pracować z większą mocą.
Przy większej mocy przez ścieżki zasilające i wyjściowe płynie większy prąd. Pocynowanie ścieżek lub dolutowanie przewodu zwiększa ich przekrój i poprawia odporność toru prądowego.
Przed podłączeniem głośników warto sprawdzić zasilanie, masę, polaryzację kondensatorów, poprawność zamocowania STK4182 do radiatora, wejścia i wyjścia kanałów oraz brak zwarć na ścieżkach mocy.
