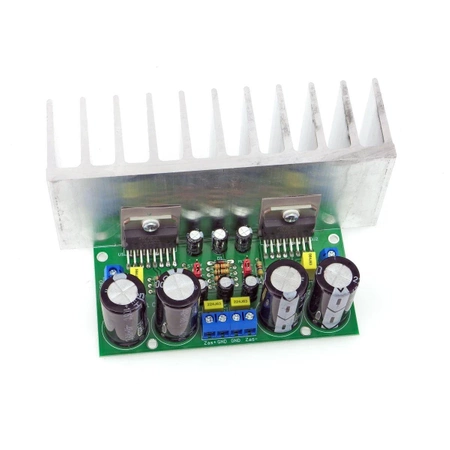

Wzmacniacz mocy mono 150 W z TDA7294 - zlutowany KIT AVT 1680
- Wzmacniacz mocy mono AVT1680 w konfiguracji mostkowej z dwoma układami TDA7294, mocą 150 W przy 8 Ω, zasilaniem symetrycznym ±10…±40 V oraz wejściami MUTE i ST-BY. Wersja C to zlutowany układ do montażu w obudowie lub własnym urządzeniu audio.
Wzmacniacz mocy mono 150 W z TDA7294 – zlutowany AVT1680
Zlutowany mostkowy wzmacniacz mocy mono z dwoma układami TDA7294, mocą 150 W przy 8 Ω i zasilaniem symetrycznym ±10…±40 V.
Zlutowana mostkowa końcówka mocy mono
AVT1680 C to zmontowany wzmacniacz mocy mono w konfiguracji mostkowej, oparty na dwóch układach TDA7294. Sprawdza się jako mocna końcówka mono do subwoofera, aktywnej kolumny, kanału centralnego, wzmacniacza warsztatowego albo własnego urządzenia audio.
Zlutowany wariant przyspiesza montaż w obudowie, ale nadal wymaga zasilacza symetrycznego, skutecznego radiatora i prawidłowego podłączenia głośnika 8 Ω. Wejścia ST-BY i MUTE umożliwiają kontrolowane włączanie oraz wyciszanie wzmacniacza.
Karta techniczna
AVT1680
AVT1680 C to zlutowany mostkowy wzmacniacz mocy mono z dwoma układami TDA7294, wejściami ST-BY i MUTE oraz zabezpieczeniami układów scalonych.
| Kod projektu | AVT1680 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | mostkowy wzmacniacz mocy mono |
| Układy scalone | 2× TDA7294 |
| Liczba kanałów | mono |
| Moc wyjściowa | 150 W przy 8 Ω |
| Impedancja głośnika | 8 Ω |
| Zasilanie | symetryczne ±10…±40 V |
| Zasilanie dla pełnej mocy | około ±40 V bez obciążenia, nie mniej niż około ±35 V pod pełnym obciążeniem |
| Przykładowy transformator | toroidalny 200 W, 2×24 VAC |
| Przykładowa filtracja zasilacza | 4×4700 µF / 100 V |
| Wejścia sterujące | ST-BY i MUTE |
| Zabezpieczenia | termiczne i przeciwzwarciowe w układach TDA7294 |
| Chłodzenie | oba układy TDA7294 wymagają radiatora i izolacji |
| Wymiary płytki PCB | 97×50 mm |
Wersja
AVT1680 C – zlutowany układ. Wersja zawiera zmontowany mostkowy wzmacniacz mocy mono z dwoma układami TDA7294, przeznaczony do montażu w obudowie lub własnym urządzeniu audio. Do poprawnej pracy potrzebny jest zasilacz symetryczny, radiator oraz głośnik 8 Ω.
Notes
Wzmacniacz pracuje w układzie mostkowym, dlatego żaden zacisk wyjściowy głośnika nie jest połączony z masą. Głośnik trzeba podłączyć wyłącznie do złącza OUT, bez łączenia któregokolwiek przewodu z GND.
Dla pełnej mocy potrzebny jest stabilny zasilacz symetryczny o dużej wydajności prądowej oraz mocna filtracja. Spadek napięcia pod obciążeniem ograniczy moc i może zwiększyć zniekształcenia.
Oba układy TDA7294 muszą być przykręcone do radiatora i odizolowane elektrycznie od radiatora. Przed pierwszym uruchomieniem warto sprawdzić brak zwarcia między wkładką radiatorową układów a radiatorem.
Uwaga: wzmacniacz pracuje z dużą mocą i zasilaniem symetrycznym. Przed podłączeniem głośnika sprawdź polaryzację zasilania, ustawienie zworek ST-BY i MUTE, izolację układów TDA7294 od radiatora oraz brak zwarcia któregokolwiek wyjścia głośnikowego do masy.
Najczęściej zadawane pytania
AVT1680 C to zlutowany mostkowy wzmacniacz mocy mono z dwoma układami TDA7294. Wymaga podłączenia zasilacza symetrycznego, radiatora, wejścia sygnału i głośnika 8 Ω.
Układ sprawdzi się jako mocna końcówka mono do subwoofera, aktywnej kolumny, kanału centralnego, wzmacniacza warsztatowego albo własnego urządzenia audio.
Wzmacniacz pracuje w układzie mostkowym. Oba zaciski wyjściowe są aktywne, dlatego głośnik podłącza się tylko między wyjściami wzmacniacza, bez łączenia żadnego zacisku z GND.
Do pełnej mocy potrzebny jest stabilny zasilacz symetryczny o dużej wydajności prądowej. Praktycznym punktem wyjścia jest transformator toroidalny 200 W z uzwojeniami 2×24 VAC i mocną filtracją.
Tak. Oba układy TDA7294 trzeba przykręcić do radiatora i odizolować je elektrycznie podkładkami oraz tulejkami. Bez skutecznego chłodzenia wzmacniacz nie powinien pracować z dużą mocą.
Do normalnej pracy zwory ST-BY i MUTE ustawia się w pozycjach 1–2. Wejścia te można też wykorzystać do sterowania wzmacniaczem z układu zewnętrznego, np. z mikrokontrolera.
