Wzmacniacz do generatora impulsów - KIT AVT 1961

Do pobrania:

Dokumentacja

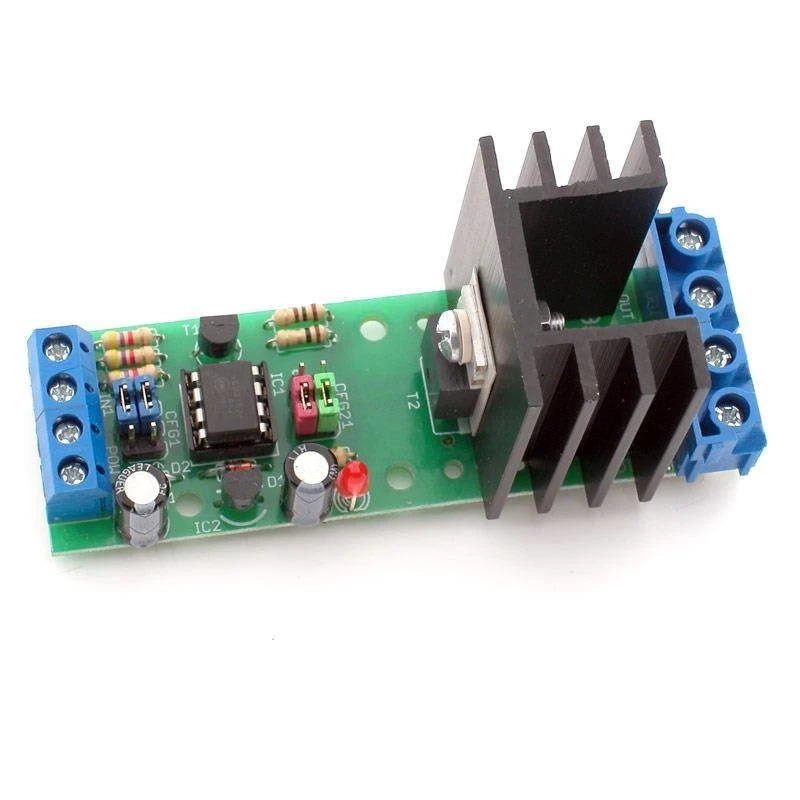

Wzmacniacz do generatora impulsów. Generatory przebiegów zwykle mają niewielką obciążalność wyjścia i nie są w stanie sterować niektórymi odbiornikami. Prezentowany moduł może znacznie zwiększyć obciążalność generatora, pod warunkiem że generowane przebiegi mają kształt prostokątny.

Do  prawidłowej pracy moduł wymaga napięcia zasilającego z zakresu 10...18 V do zasilania bloku sterującego oraz drugiego źródła zasilania o napięciu z przedziału 0...50 V do zasilania stopnia wyjściowego.

Moduł doskonale nadaje się do współpracy z takimi urządzeniami, jak AVT1474 czy AVT2633, a zespół czterech takich modułów może pracować jako stopień mocy
do sterownika silnika krokowego np. AVT1725

• zakres napięciowy sygnału wyjściowego 0...50V,
• maksymalny prąd wyjściowy 10A,
• stan aktywny na wyjściu - minus zasilania,
• sygnał sterujący - prostokątny,
• amplituda sygnału sterującego 3...12V,
• maksymalna częstotliwość przebiegu 500kHz,
• minimalny czas impulsu 1us,
• zasilanie 10...18V oraz 0...50V dla stopnia wyjściowego.

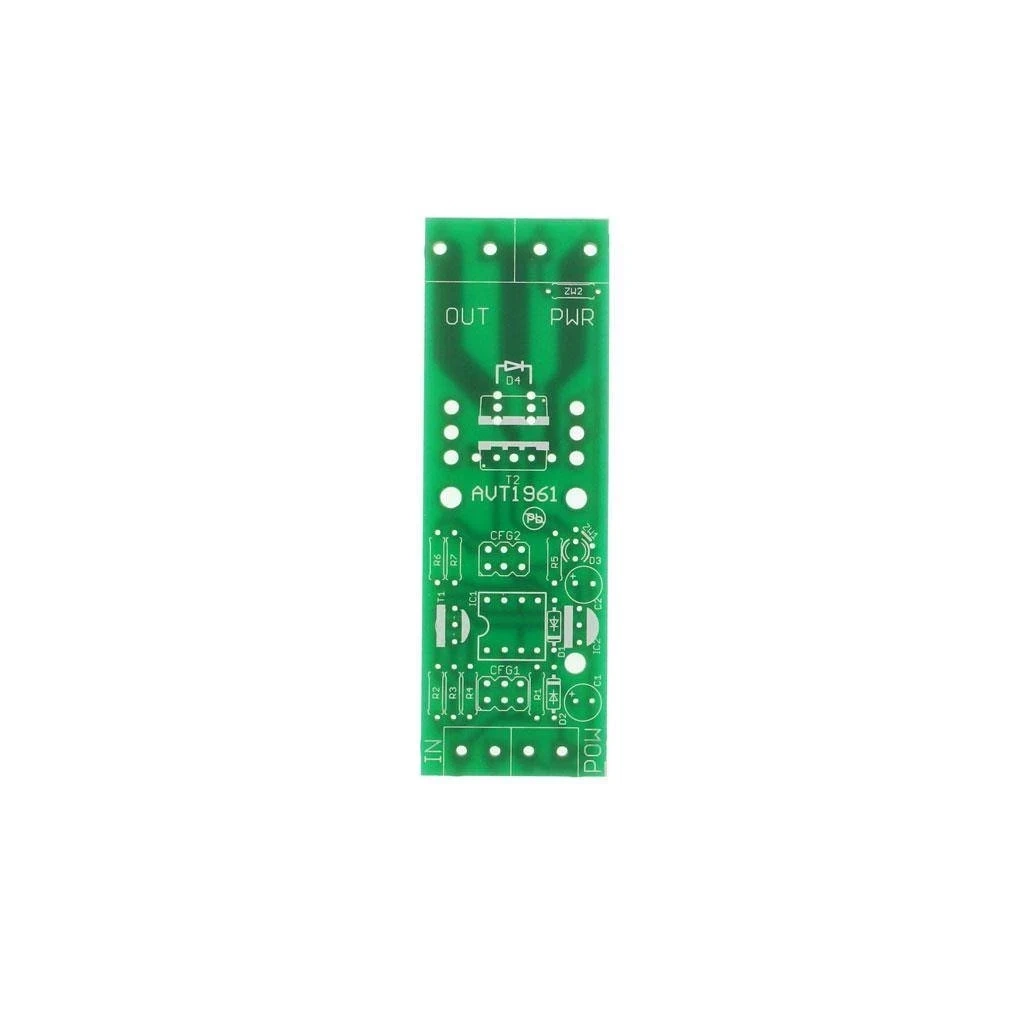

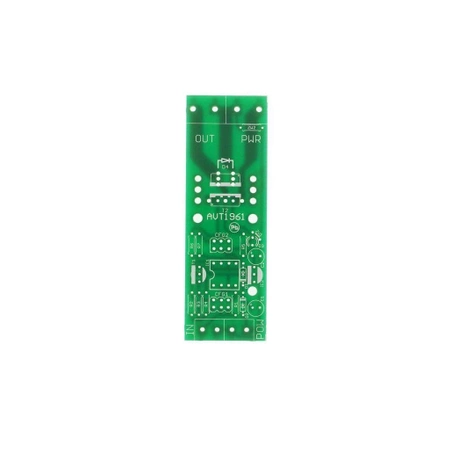

Wymiary płytki 28x85mm.

Projekt AVT 1961 EP 08/17
