Wzmacniacz mocy audio małej mocy do zasilania pojedynczym napięciem

Układ wzmacnia sygnał akustyczny na tyle, by wysterować mały głośnik, przy zasilaniu z jednej baterii i niewielkiej liczbie elementów zewnętrznych. Wzmocnienie wynosi domyślnie dwadzieścia razy i podnosi się do dwustu przez dołączenie kondensatora między wyznaczone wyprowadzenia, bez zmiany reszty układu. Znajduje zastosowanie w radioodbiornikach, układach demonstracyjnych, gadżetach i wzmacniaczach słuchawkowych. Do stabilnej pracy potrzebuje układu tłumiącego przy wyjściu, złożonego z rezystora i kondensatora, bez którego łatwo wzbudza się na wysokiej częstotliwości i grzeje mimo braku sygnału.

Specyfikacja techniczna

• typ: wzmacniacz mocy audio
• liczba kanałów: 1
• wzmocnienie: 20-krotne, do 200-krotnego elementem zewnętrznym
• zasilanie: pojedyncze

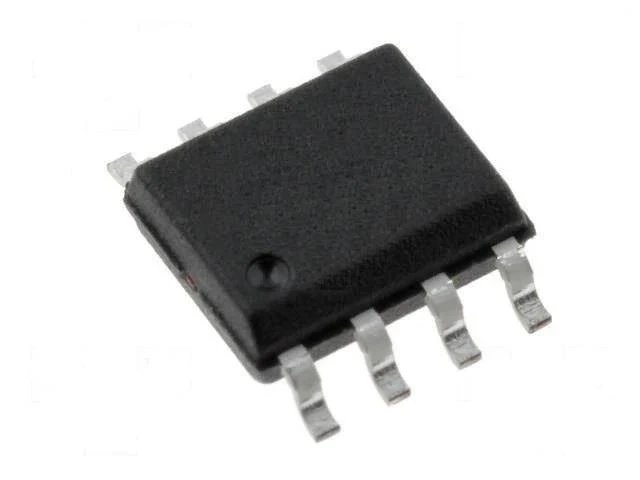

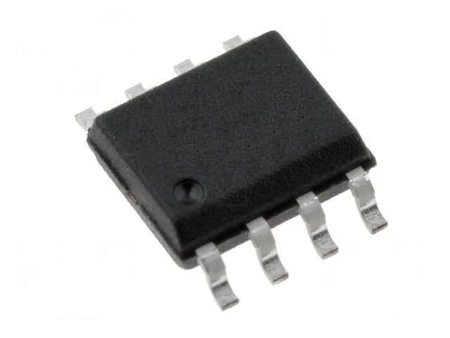

• obudowa: SO-8
• montaż: powierzchniowy
