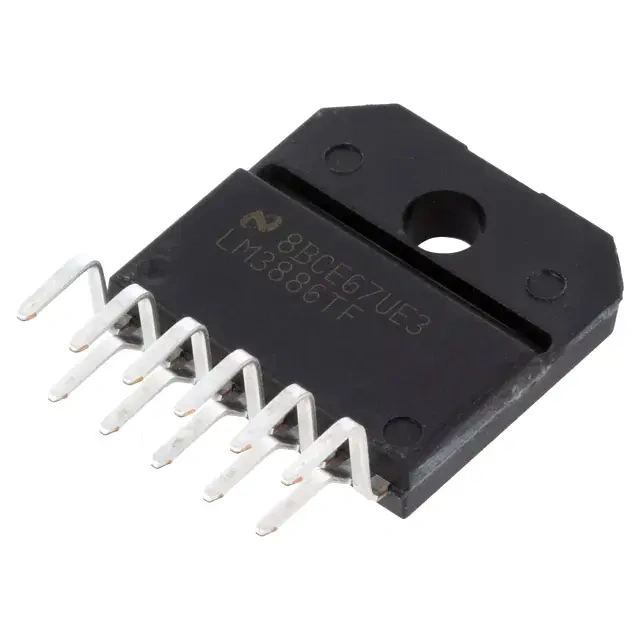

Wzmacniacz audio AB LM3886TF - 68W - TO220FP-11

LM3886TF – wzmacniacz audio 68W klasy AB do aplikacji Hi-Fi i DIY Audio

Układ LM3886TF to wysokiej klasy monolityczny wzmacniacz audio pracujący w klasie AB, przeznaczony do budowy wydajnych wzmacniaczy Hi-Fi, aktywnych kolumn, subwooferów oraz projektów DIY audio. Układ oferuje moc wyjściową do 68W przy obciążeniu 4Ω oraz bardzo niski poziom zniekształceń THD+N, dzięki czemu jest często wykorzystywany w konstrukcjach audio o wysokiej jakości dźwięku.

Dużą zaletą tego wzmacniacza jest bardzo dobry stosunek sygnału do szumu wynoszący ponad 92dB, niski poziom szumów własnych oraz bardzo dobra liniowość sygnału audio. Dzięki temu układ dobrze sprawdza się zarówno w sprzęcie domowym, jak i w bardziej wymagających konstrukcjach audio DIY.

Wersja TF posiada izolowaną obudowę TO220FP-11, co upraszcza montaż radiatora i poprawia bezpieczeństwo konstrukcji.

Specyfikacja techniczna

• Typ układu: wzmacniacz audio
• Moc wyjściowa:
  • 68W / 4Ω
  • 38W / 8Ω przy ±28V
• Klasa wzmacniacza: AB
• Liczba kanałów: 1
• Impedancja obciążenia: 4Ω
• Zakres napięcia zasilania: 20…84V
• Maksymalna chwilowa moc wyjściowa: 135W Peak
• Stosunek sygnał/szum: ≥92dB
• THD+N: typowo 0,03%
• Maksymalny prąd wyjściowy: typowo 11,5A
• Szybkość narastania sygnału (Slew Rate): 19V/µs
• Montaż: THT
• Obudowa: TO220FP-11
• Temperatura pracy: 0…70°C

Wzmacniacz pracujący w klasie AB łączy zalety klasy A i klasy B. Oznacza to kompromis pomiędzy wysoką sprawnością a niskimi zniekształceniami sygnału audio.

W praktyce:

• klasa A zapewnia bardzo dobrą jakość dźwięku, ale ma niską sprawność,
• klasa B jest wydajniejsza energetycznie, lecz może generować zniekształcenia przejścia,
• klasa AB minimalizuje te problemy i dlatego jest bardzo często stosowana w sprzęcie audio Hi-Fi.

LM3886 wykorzystuje również zabezpieczenie SPiKe™, które monitoruje temperaturę i warunki pracy tranzystorów wyjściowych. W przypadku przeciążenia układ ogranicza pracę wzmacniacza, chroniąc go przed uszkodzeniem.
