Wzmacniacz audio TDA8946J - stereofoniczny układ mocy 2×15W

Wzmacniacz audio TDA8946J – stereofoniczny układ mocy 2 × 15 W BTL

TDA8946J to stereofoniczny wzmacniacz audio mocy pracujący w konfiguracji BTL – Bridge Tied Load. Układ umożliwia uzyskanie mocy wyjściowej do 2 × 15 W przy obciążeniu 8 Ω i zasilaniu 18 V, dlatego dobrze sprawdza się w konstrukcjach audio zasilanych sieciowo, zestawach PC audio, przenośnych urządzeniach nagłaśniających oraz projektach edukacyjnych z zakresu elektroniki akustycznej.

Układ zawiera dwa niezależne wzmacniacze mostkowe z wyjściowym stopniem mocy typu all-NPN. Dzięki konfiguracji BTL nie jest wymagany duży kondensator separujący głośnik na wyjściu, co upraszcza projekt, poprawia przenoszenie niskich częstotliwości i ogranicza liczbę elementów zewnętrznych.

Wzmacniacz TDA8946J ma stałe wzmocnienie napięciowe 32 dB, wejście wyboru trybu pracy MODE oraz funkcje standby i mute. Zintegrowane zabezpieczenia chronią układ przed zwarciem wyjść do masy, zasilania lub między zaciskami obciążenia, a także przed przegrzaniem struktury półprzewodnikowej.

To dobry wybór do budowy prostego, ale solidnego wzmacniacza stereo DIY, modułu audio do odbiornika TV, aktywnych głośników, urządzeń warsztatowych oraz układów demonstracyjnych pokazujących działanie wzmacniaczy mocy audio.

Specyfikacja techniczna

• Typ układu: stereofoniczny wzmacniacz mocy audio BTL
• Symbol: TDA8946J
• Moc wyjściowa: 2 × 15 W przy RL = 8 Ω, VCC = 18 V, THD = 10%
• Moc przy niższych zniekształceniach: typowo 2 × 11,5 W przy THD = 0,5%
• Zalecane obciążenie: 8 Ω
• Zakres napięcia zasilania: 6–18 V w trybie pracy
• Maksymalne napięcie bez sygnału: do 25 V
• Wzmocnienie napięciowe: 32 dB typowo
• Zniekształcenia THD: typowo 0,03% przy Po = 1 W
• Prąd spoczynkowy: typowo 28 mA przy VCC = 18 V
• Prąd w trybie standby: do 10 µA
• Separacja kanałów: typowo 75 dB
• SVRR – tłumienie tętnień zasilania: typowo 65 dB przy 1 kHz
• Tryby pracy: standby, mute, normalna praca
• Zabezpieczenia: termiczne oraz przeciwzwarciowe

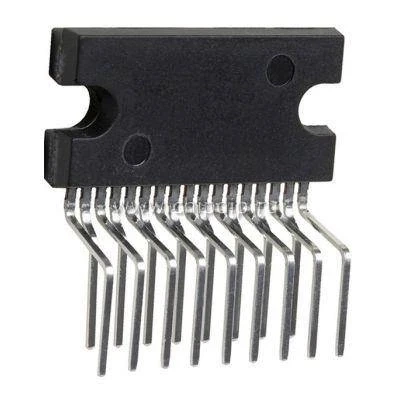

• Obudowa: DBS17P, 17 wyprowadzeń
• Zakres temperatury pracy: od -40°C do +70°C

Konfiguracja BTL oznacza, że głośnik jest podłączony między dwa aktywnie sterowane wyjścia wzmacniacza, a nie między wyjście i masę. Gdy jedno wyjście zwiększa napięcie, drugie zmienia je w przeciwną stronę. Dzięki temu na głośniku pojawia się większa różnica napięć, co pozwala uzyskać wyższą moc z tego samego napięcia zasilania.

Warto też zwrócić uwagę na parametr THD, czyli całkowite zniekształcenia harmoniczne. Im niższa wartość THD, tym wierniej wzmacniacz odtwarza sygnał wejściowy. Dla TDA8946J typowa wartość 0,03% przy mocy 1 W oznacza dobrą jakość pracy przy umiarkowanej głośności, typowej dla wielu zastosowań domowych i warsztatowych.

Zastosowanie

• wzmacniacze audio stereo DIY
• aktywne zestawy głośnikowe
• nagłośnienie urządzeń RTV
• układy PC audio
• projekty edukacyjne z elektroniki analogowej
• proste końcówki mocy do warsztatu elektronika
