Wzmacniacz audio TDA7294V - 100W - 10÷40V - multiwatt15

TDA7294V: Wzmacniacz mocy audio klasy AB

Wprowadzenie:
Układ scalony TDA7294V to wysokowydajny wzmacniacz mocy audio, który cieszy się uznaniem zarówno wśród hobbystów, jak i profesjonalistów z branży elektroniki. Dzięki swojej zdolności do dostarczania dużej mocy przy niskich zniekształceniach oraz szerokim zakresie napięć zasilania, TDA7294V jest idealnym wyborem dla różnorodnych aplikacji audio, od domowych systemów Hi-Fi po profesjonalne wzmacniacze.

Obudowa i warianty produktu:

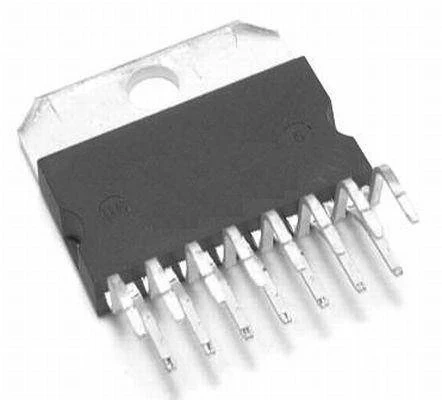

TDA7294V jest dostępny w obudowie Multiwatt15,  która jest przystosowana do montażu na radiatorach w celu efektywnego odprowadzania ciepła generowanego podczas pracy z wysoką mocą.

Specyfikacja techniczna:

• Moc wyjściowa do 100W przy 8Ω i THD 0,05% , co czyni go jednym z najmocniejszych monolitycznych wzmacniaczy audio dostępnych na rynku. Dla dokładniejszych danych odnośnie mocy wyjściowej przy różnych obciążeniach, zachęcamy do zapoznania się z notą katalogową.
• Zakres napięcia zasilania: TDA7294V może być zasilany z zakresu od ±10Vdc do ±40Vdc, co pozwala na elastyczne dopasowanie do różnych źródeł zasilania.
• Prąd spoczynkowy: Informacja do sprawdzenia w udostępnionej nocie katalogowej.
• Zakres temperatury pracy: Układ zapewnia stabilną pracę w szerokim zakresie temperatur, co jest istotne dla trwałości i niezawodności.
• Pasmo przenoszenia: Zostało zoptymalizowane, aby zapewnić doskonałą jakość dźwięku w całym zakresie częstotliwości słyszalnych 20Hz-20kHz.

Opis wyprowadzeń:

1. Standby/Mute: Wejście sterujące trybem wyciszenia lub gotowości.
2. Inverting input: Wejście odwracające, zwykle połączone z masą.
3. Non-inverting input: Wejście sygnału audio nieodwracające.
4. SVR: Wejście do stabilizacji napięcia odniesienia.
5. n.c. (No Connection): Niepodłączone.
6. Bootstrap: Wejście do podłączenia kondensatora bootstrap, optymalizujące wydajność.
7. +Vs (signal): Dodatnie zasilanie sygnału.
8. -Vs (signal): Ujemne zasilanie sygnału.
9. Stand-by: Wejście sterujące trybem gotowości.
10. Mute: Wejście sterujące wyciszeniem układu.
11. n.c. (No Connection): Niepodłączone.
12. n.c. (No Connection): Niepodłączone.
13. +Vs: Dodatnie zasilanie układu.
14. OUT: Wyjście wzmacniacza.
15. -Vs: Ujemne zasilanie układu.

Dodatkowe ważne parametry:
Moc wyjściowa, THD, SNR oraz kompatybilność z innymi komponentami mogą być szczegółowo opisane w nocie katalogowej dostępnej do pobrania na karcie produktu.

Dodatkowe źródła i dokumentacja:
Zachęcamy do zapoznania się z pełną dokumentacją techniczną TDA7294V, którą udostępniamy do pobrania w formacie pdf, aby uzyskać szczegółowe informacje o specyfikacjach, schematach aplikacji i wskazówkach dotyczących projektowania.

Podsumowanie:
TDA7294V stanowi doskonały wybór dla projektantów szukających wydajnego i niezawodnego wzmacniacza mocy audio. Jego wszechstronność, wysoka jakość dźwięku i łatwość integracji sprawiają, że jest to układ preferowany w wielu zastosowaniach audio.
