Wtyk USB typu A kątowy do montażu przewlekanego na płytce PCB

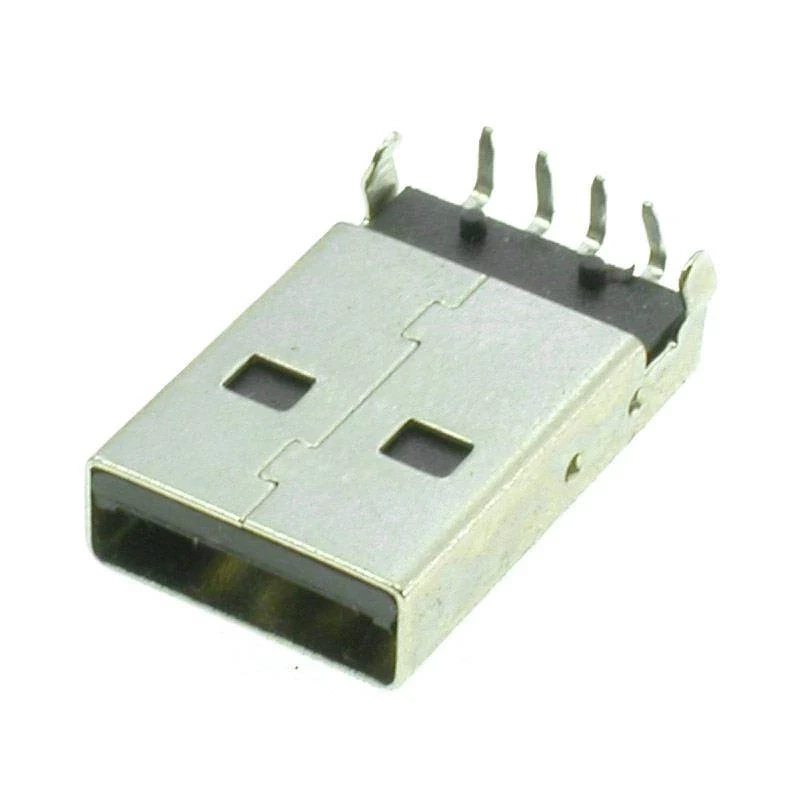

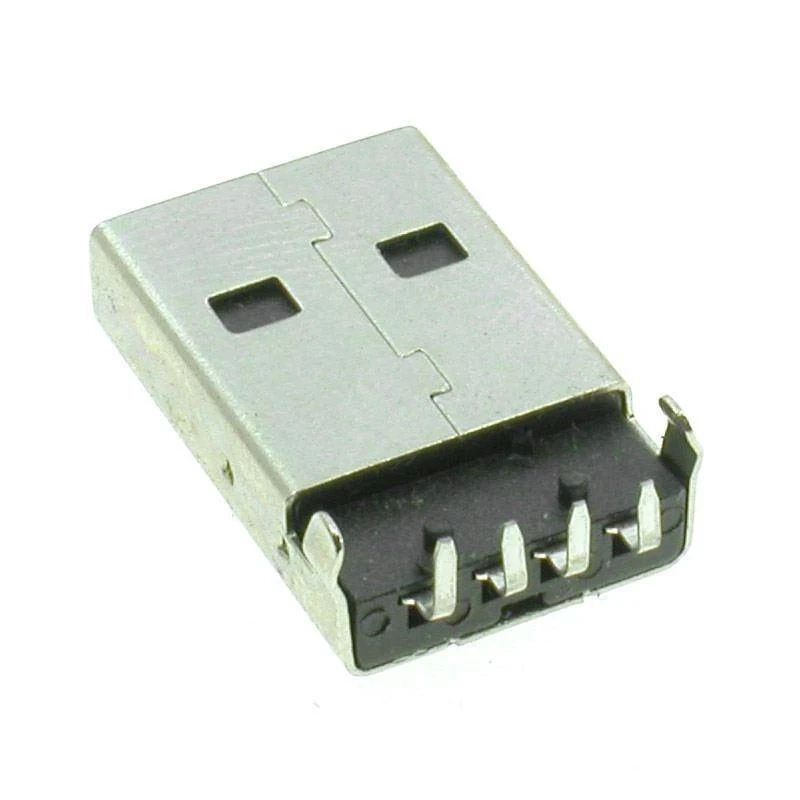

Kątowy wtyk USB typu A do montażu na płytce drukowanej
Kątowy wtyk USB typu A jest przeznaczony do montażu na płytce drukowanej. Ułożenie złącza równolegle do PCB ułatwia wyprowadzenie portu przez boczną ściankę obudowy.
Najważniejsze cechy
- Kątowa orientacja oszczędzająca wysokość nad PCB
- Przystosowanie do montażu na płytce drukowanej
- Format USB typu A
Zastosowanie
Złącze nadaje się do modułów, sterowników, interfejsów i urządzeń, w których port USB ma być dostępny od boku obudowy.
Specyfikacja techniczna
- Typ złącza: wtyk USB typu A
- Orientacja: kątowa
- Sposób montażu: na płytce drukowanej
Warto wiedzieć
Przed wykonaniem płytki należy porównać rozstaw i układ wyprowadzeń z footprintem PCB. Sama zgodność typu USB nie przesądza o zgodności mechanicznej.
Najczęściej zadawane pytania
Pasuje do PCB przygotowanej pod jego układ wyprowadzeń i punkty mocujące.
Kątowa orientacja pozwala umieścić złącze przy krawędzi płytki i skierować je na bok urządzenia.
Nie. Ten wariant jest przeznaczony do montażu na płytce drukowanej.
Tak, pod warunkiem dopasowania położenia PCB i otworu w ściance obudowy.
Należy zweryfikować orientację złącza, footprint oraz dostępność mechanicznego podparcia na płytce.
