Moduł podwójnego włącznika żaluzjowego TAWOIA Glass w kolorze czarnym

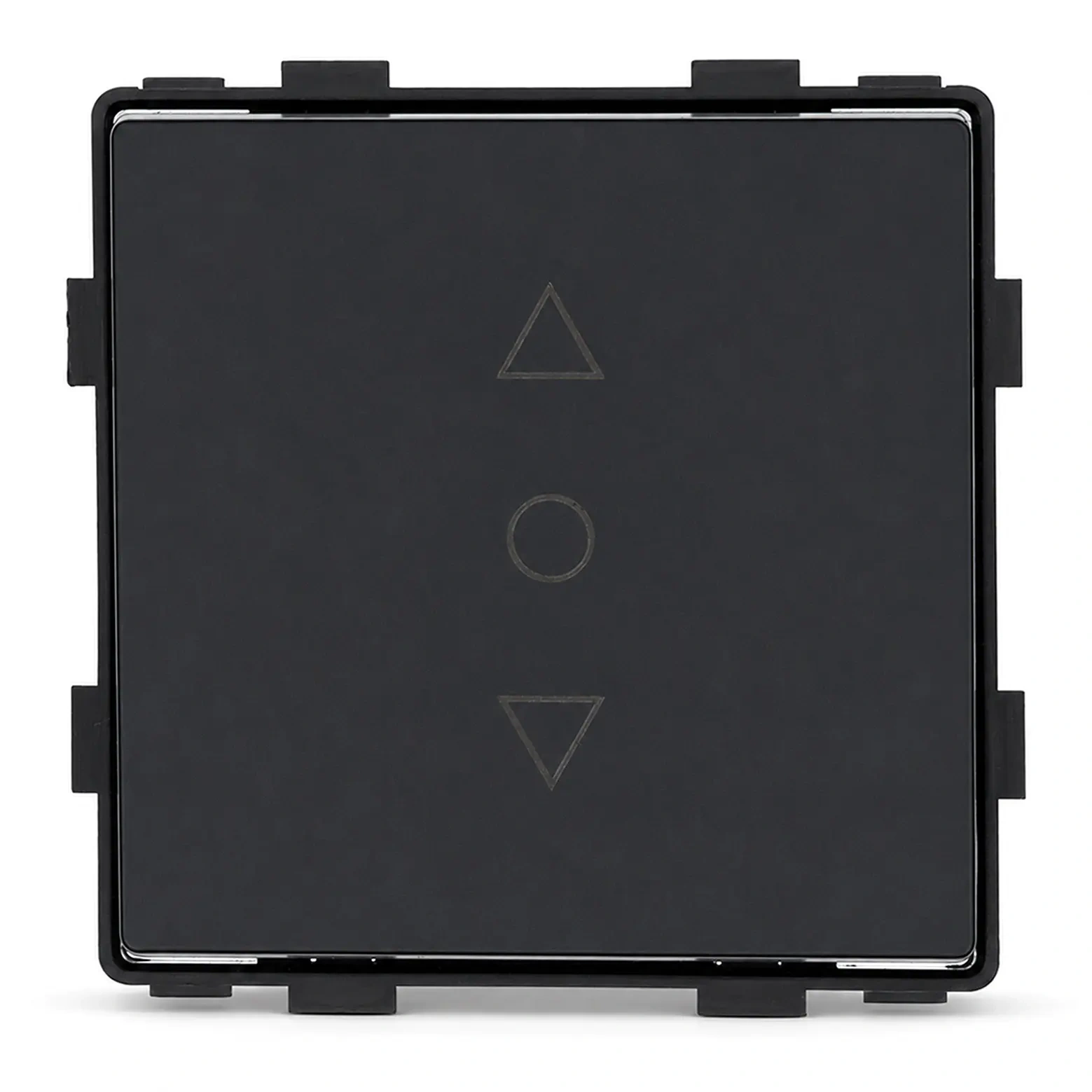

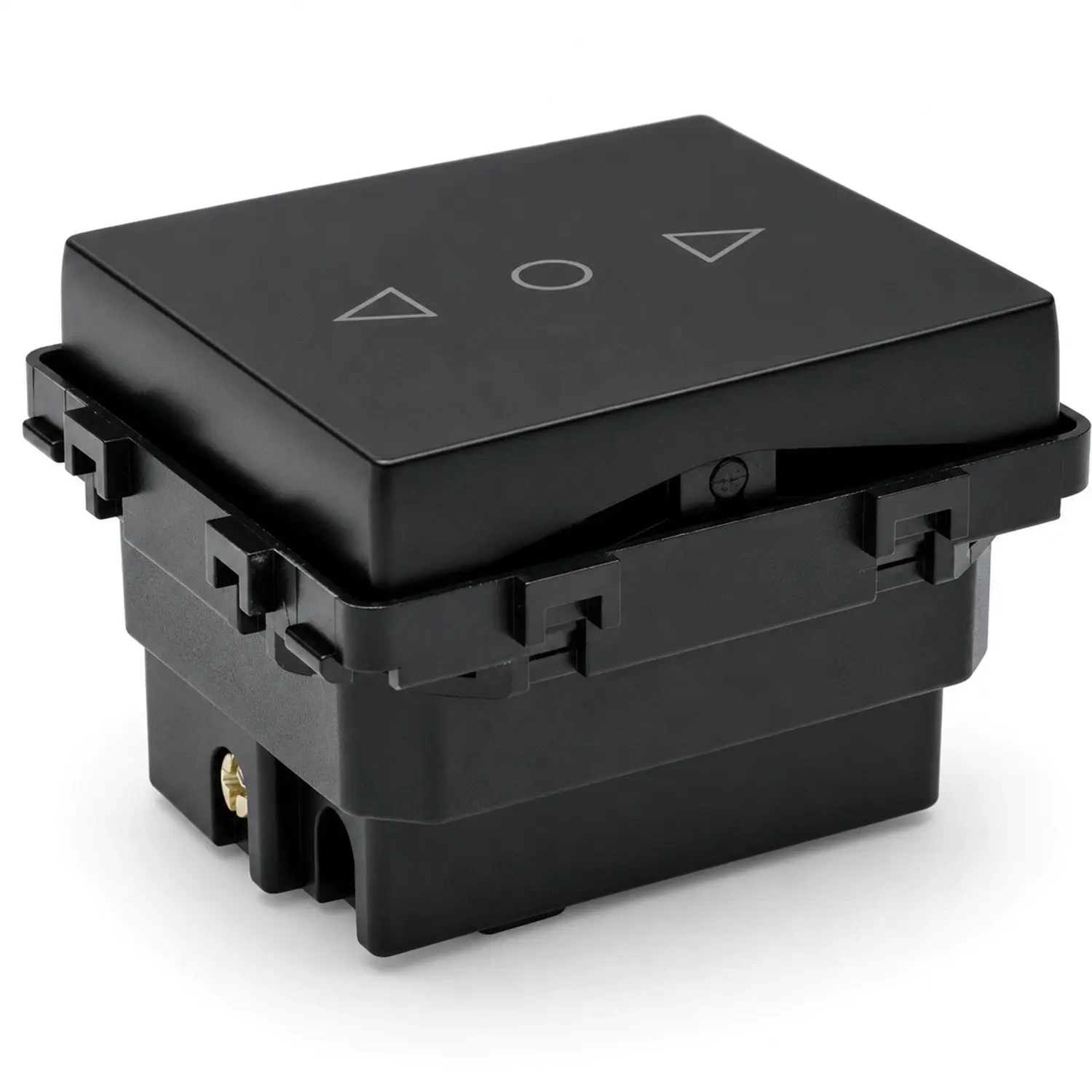

Moduł służy do ręcznego sterowania dwoma roletami, żaluzjami lub innymi napędami pracującymi w dwóch kierunkach. Każdy z dwóch klawiszy ma trzy pozycje pracy: góra, stop, dół. Po połączeniu z ramką szklaną TAWOIA Glass tworzy estetyczny osprzęt podtynkowy do montażu wewnątrz pomieszczeń.

To wersja bistabilna, nazywana także łącznikiem z podtrzymaniem. Oznacza to, że po przełączeniu klawisz pozostaje w wybranej pozycji. Nie trzeba trzymać go palcem przez cały czas pracy rolety. Ruch można zatrzymać w dowolnym momencie, ustawiając klawisz w pozycji środkowej.

Najważniejszy warunek zastosowania: łącznik może być używany tylko z roletami wyposażonymi w wyłącznik krańcowy odcinający napięcie zasilania. To krańcówka rolety zatrzymuje napęd po osiągnięciu pozycji końcowej. Sam łącznik nie zastępuje wyłącznika krańcowego i nie może być używany z napędami, które nie mają takiego zabezpieczenia.

Do czego służy podwójny włącznik żaluzjowy?

Moduł jest przeznaczony do ręcznego sterowania dwiema roletami, żaluzjami lub podobnymi napędami z dwoma kierunkami pracy. Jeden kierunek odpowiada za podnoszenie, drugi za opuszczanie. Pozycja środkowa rozłącza sterowanie i zatrzymuje ruch.

• do sterowania dwiema roletami lub żaluzjami elektrycznymi,
• do instalacji wymagających dwóch niezależnych torów sterowania,
• do napędów z wyłącznikami krańcowymi,

Moduł do ramek szklanych TAWOIA Glass

Włącznik wymaga odpowiedniej ramki z serii TAWOIA Glass. Moduł można zastosować w ramce pojedynczej, a w instalacjach wielopunktowych także w ramkach podwójnych, potrójnych, poczwórnych lub pięciokrotnych.

W ramkach wielokrotnych można zestawiać różne moduły z tej samej serii, np. włączniki, gniazda lub inne elementy osprzętu. Dzięki temu jeden zestaw może obsługiwać kilka funkcji, zachowując spójny wygląd na ścianie.

Czarne wykończenie dobrze pasuje do ramek szklanych TAWOIA Glass stosowanych w aranżacjach nowoczesnych, kontrastowych i minimalistycznych.

Specyfikacja techniczna

• Produkt: moduł podwójnego włącznika żaluzjowego / roletowego
• Seria: TAWOIA Glass
• Typ modułu: podwójny
• Rodzaj pracy: bistabilny, z podtrzymaniem pozycji
• Liczba klawiszy: 2
• Pozycje każdego klawisza: góra / stop / dół
• Kolor: czarny
• Maksymalny prąd: 16 A
• Maksymalne napięcie: 250 V
• Stopień ochrony: IP20
• Certyfikaty: CE, RoHS
• Wymiary modułu: 50x50x35 mm
• Głębokość wewnątrz puszki: 20 mm
• Montaż: podtynkowy, w standardowej puszce instalacyjnej fi 60 mm
• Wymagana ramka: ramka szklana TAWOIA Glass, dobierana oddzielnie

Na co zwrócić uwagę przed montażem?

• Sprawdź, czy oba napędy mają wyłączniki krańcowe. To warunek poprawnego zastosowania łącznika bistabilnego.
• Nie podawaj jednocześnie zasilania na oba kierunki jednego napędu. Sterowanie musi być wykonane zgodnie ze schematem połączeń.
• Dobierz odpowiednią ramkę TAWOIA Glass. Sam moduł nie jest kompletnym elementem dekoracyjnym bez ramki.
• Uwzględnij głębokość puszki i ilość przewodów. Przy dwóch torach sterowania przewodów będzie więcej niż przy wersji pojedynczej.
• Montaż powinien wykonać elektryk lub osoba z odpowiednimi kwalifikacjami. Dotyczy to zwłaszcza instalacji 230 V.

Układ zacisków

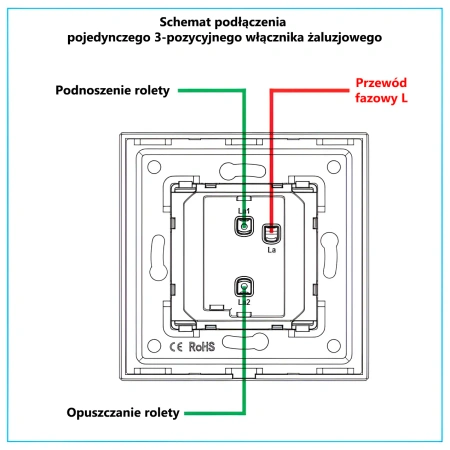

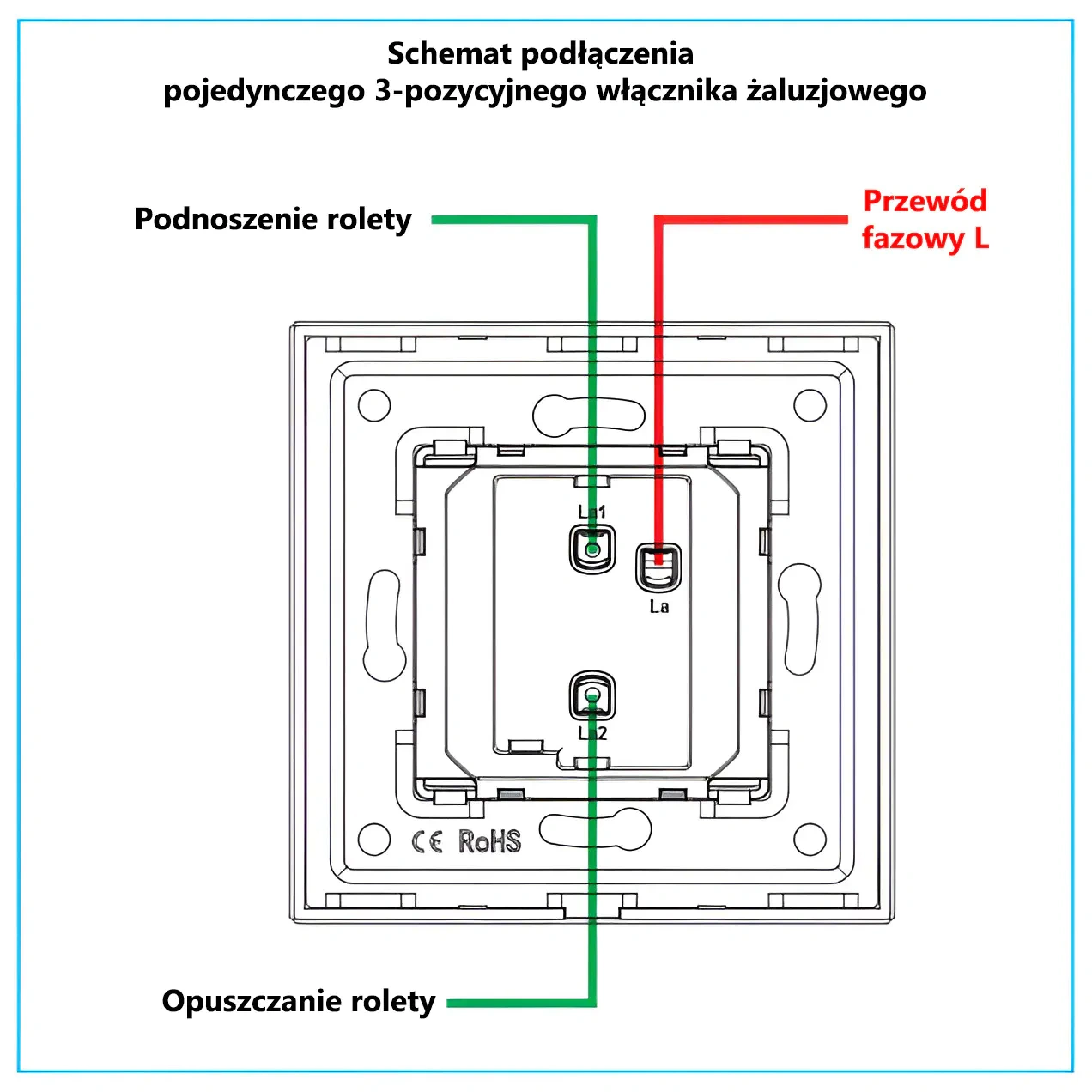

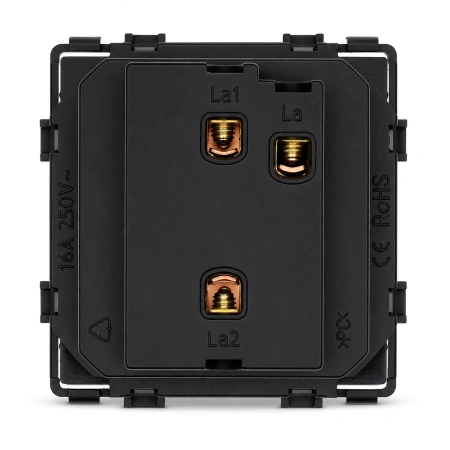

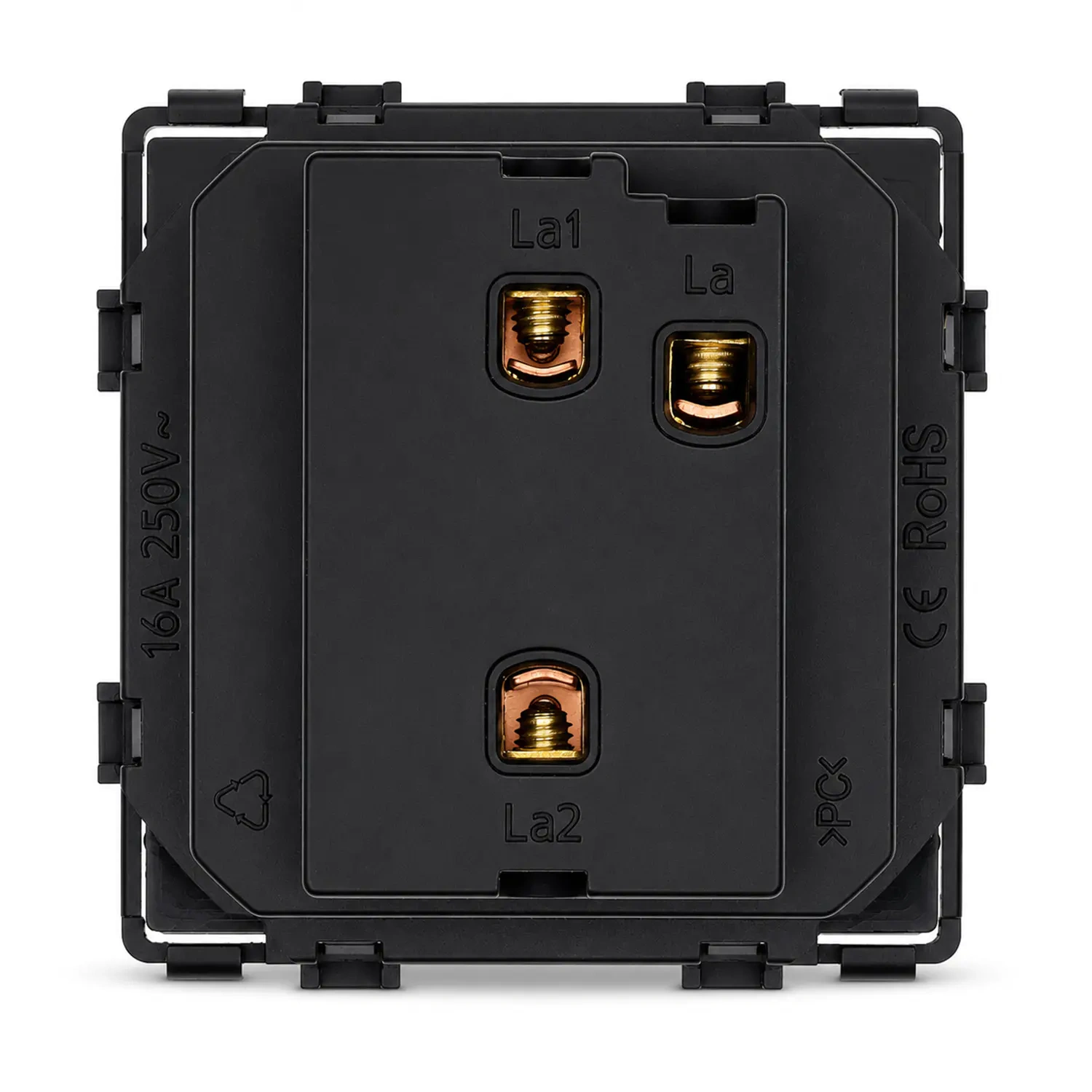

Na module znajdują się dwa zestawy zacisków. Pierwszy tor sterowania opisany jest jako La, La1, La2. Drugi tor sterowania opisany jest jako Lb, Lb1, Lb2. Zaciski La i Lb są zaciskami wspólnymi dla odpowiednich klawiszy, a La1/La2 oraz Lb1/Lb2 są wyjściami na dwa kierunki pracy napędu.

W typowym zastosowaniu zacisk wspólny otrzymuje fazę zasilającą, a dwa wyjścia prowadzą fazę na kierunek podnoszenia lub opuszczania rolety. Jeżeli po podłączeniu kierunki działania są odwrotne, zwykle zamienia się miejscami przewody kierunkowe danego toru. Podłączenie należy jednak zawsze wykonać zgodnie ze schematem instalacji i wymaganiami napędu.

Warunek krytyczny: Łącznik może być stosowany wyłącznie z roletami wyposażonymi w wyłącznik krańcowy odcinający napięcie zasilania.

Instrukcja montażu: moduł + ramka (ramkę należy dokupić oddzielnie)

1. Montaż modułu - wprowadź moduł włącznika do metalowej ramki, która jest w komplecie z ramką szklaną. Uwaga: oznaczenie "CE RoHS" ma być od strony ściany. Moduł zamontuj z wyczuciem na wcisk. Prawidłowo zamontowany moduł w metalowej ramce tworzy z nią stabilną całość.
2. Wykonaj podłączenie przewodów do odpowiednich zacisków zgodnie ze schematem połączeń elektrycznych.
3. Ramkę metalową z modułem umieść w ścianie i przykręć wkrętami (wkręty są w opakowaniu z modułem).
4. Do ramki metalowej przymocuj na wcisk ramkę szklaną.

W ofercie posiadamy szklane ramki pojedyncze i wielokrotne w 4 kolorach

Do montażu polecamy puszki podtynkowe fi 60mm
