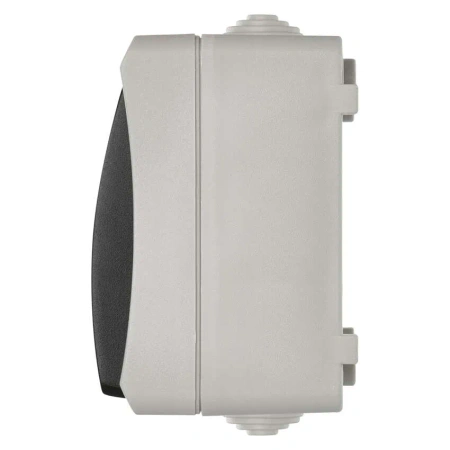

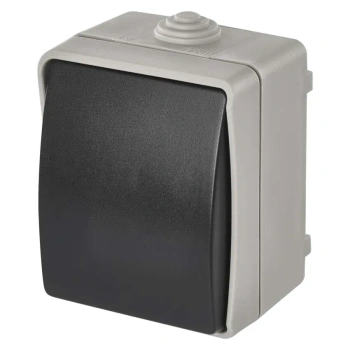

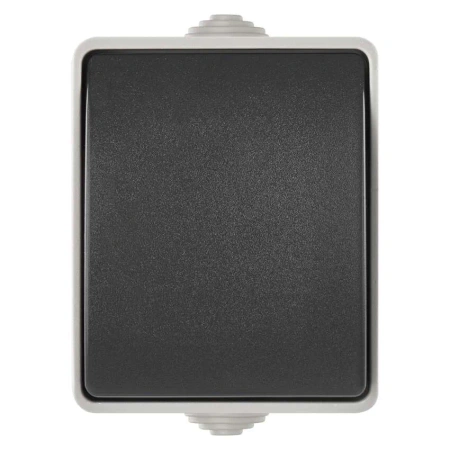

Włącznik krzyżowy natynkowy IP54 szary - EMOS A1398.2

Wyłącznik krzyżowy 1P IP54 EMOS – natynkowy przełącznik krzyżowy (A1398.2)

Wyłącznik krzyżowy EMOS A1398.2 to solidny element instalacji elektrycznej umożliwiający sterowanie jednym obwodem oświetleniowym z trzech lub większej liczby miejsc. Tego typu przełącznik krzyżowy (oznaczenie instalacyjne nr 7) stosuje się między dwoma wyłącznikami schodowymi, dzięki czemu możliwe jest wygodne włączanie i wyłączanie światła np. na długich korytarzach, klatkach schodowych, w garażu lub warsztacie.

Model ten wyróżnia się wysokim stopniem ochrony IP54, co oznacza odporność na kurz oraz bryzgi wody. Dzięki temu wyłącznik dobrze sprawdza się w wymagających warunkach – w garażu, piwnicy, pomieszczeniach gospodarczych, warsztatach czy na zadaszonych przestrzeniach zewnętrznych.

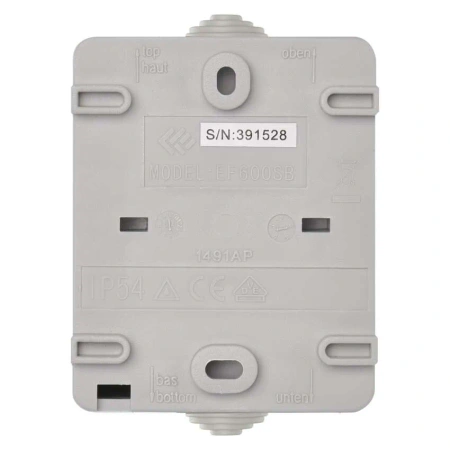

Konstrukcja przełącznika jest przeznaczona do montażu natynkowego, co znacznie upraszcza instalację – nie wymaga wykonywania puszek podtynkowych. Obudowa wykonana jest z wytrzymałego tworzywa sztucznego w kolorze szaro-czarnym, które dobrze komponuje się z instalacjami technicznymi oraz przemysłowymi.

Mechanizm przełącznika obsługuje napięcie 250 V~ przy obciążeniu do 10 AX, co pozwala na bezpieczne sterowanie typowymi instalacjami oświetleniowymi w domach i budynkach użytkowych.

Najważniejsze zalety:

• wyłącznik krzyżowy natynkowy – szybki montaż na ścianie
• stopień ochrony IP54 – odporność na kurz i zachlapania
• sterowanie oświetleniem z wielu miejsc
• solidna obudowa z tworzywa sztucznego
• kompatybilność z typowymi instalacjami 230–250 V AC

To praktyczne rozwiązanie dla instalatorów oraz użytkowników, którzy potrzebują niezawodnego przełącznika do instalacji oświetleniowych w trudniejszych warunkach środowiskowych.

Specyfikacja techniczna

• producent: EMOS
• symbol produktu: A1398.2
• typ: wyłącznik krzyżowy (instalacyjny nr 7)
• liczba klawiszy: 1
• kolor: szaro-czarny
• sposób montażu: natynkowy (na ścianie)
• napięcie znamionowe: 250 V~
• obciążalność: 10 A
• stopień ochrony: IP54
• materiał obudowy: tworzywo sztuczne
• zastosowanie: instalacje oświetleniowe

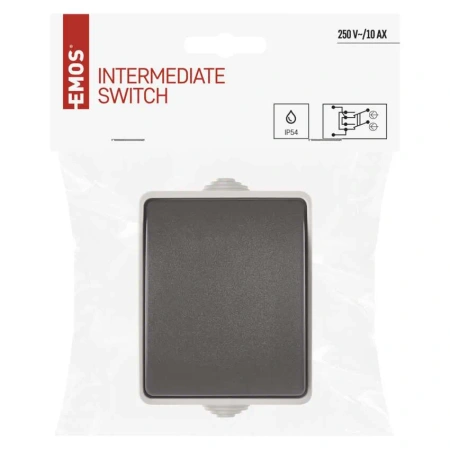

• opakowanie: 1 sztuka (woreczek PE)

Praktyczne wskazówki instalacyjne

1. Wyłącznik krzyżowy zawsze pracuje między wyłącznikami schodowymi
Aby układ działał poprawnie, przełącznik krzyżowy montuje się pomiędzy dwoma wyłącznikami schodowymi. Jeśli potrzebujesz sterowania z czterech lub więcej miejsc – wystarczy dodać kolejne wyłączniki krzyżowe w tej samej linii.

2. Zwróć uwagę na stopień ochrony IP
Stopień IP54 oznacza ochronę przed pyłem i bryzgami wody. Dzięki temu przełącznik nadaje się do pomieszczeń technicznych, garaży i warsztatów.

3. Prawidłowe prowadzenie przewodów
Przy montażu natynkowym często stosuje się instalację w peszlach lub korytkach kablowych. Ułatwia to serwis i późniejsze modyfikacje instalacji.

4. Sprawdź schemat połączeń przed montażem

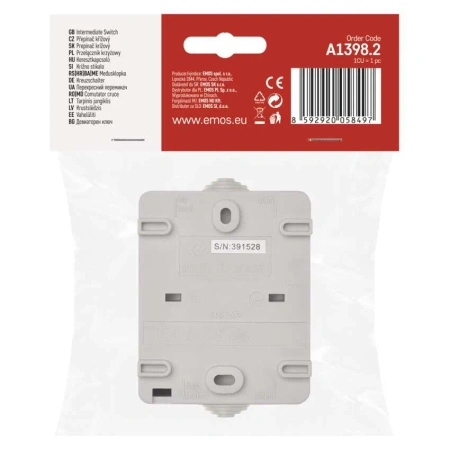

Na opakowaniu znajduje się schemat podłączenia – warto go sprawdzić przed instalacją, aby uniknąć błędnego połączenia przewodów.

Trochę teorii – jak działa wyłącznik krzyżowy?

W instalacjach elektrycznych wyłącznik krzyżowy jest elementem rozszerzającym układ sterowania oświetleniem. Standardowy układ z dwoma wyłącznikami schodowymi umożliwia włączanie światła z dwóch miejsc. Gdy potrzebne jest sterowanie z trzech lub więcej punktów, do instalacji dodaje się właśnie przełącznik krzyżowy.

Działa on poprzez zamianę par przewodów tzw. „przewodów korespondencyjnych”. W zależności od pozycji klawisza przewody są krzyżowane lub prowadzone równolegle, co zmienia stan całego obwodu oświetleniowego.

W praktyce oznacza to, że:

• każdy przełącznik w układzie może zmienić stan oświetlenia
• instalacja pozostaje prosta i niezawodna
• nie wymaga stosowania elektroniki ani sterowników

Dlatego wyłączniki schodowe i krzyżowe są od lat podstawą klasycznych instalacji oświetleniowych w domach, biurach i obiektach przemysłowych.
