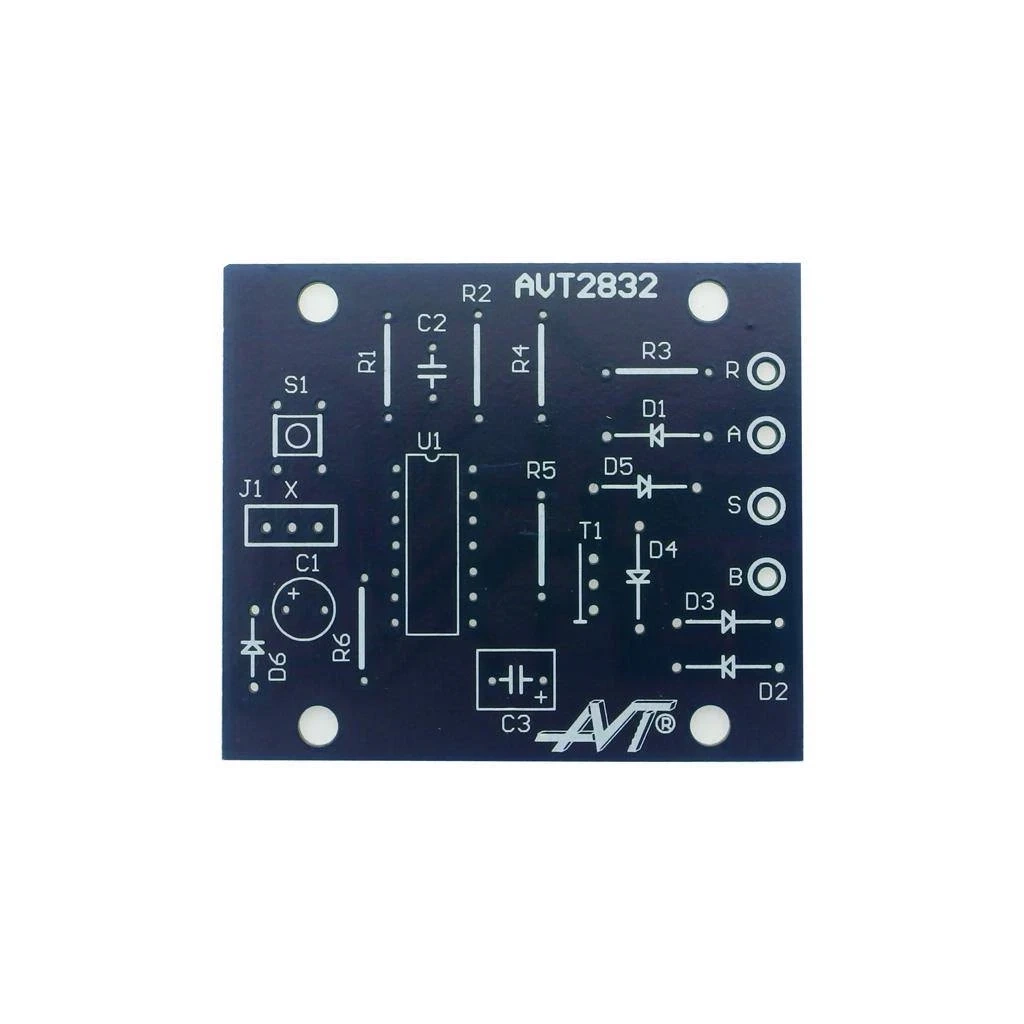

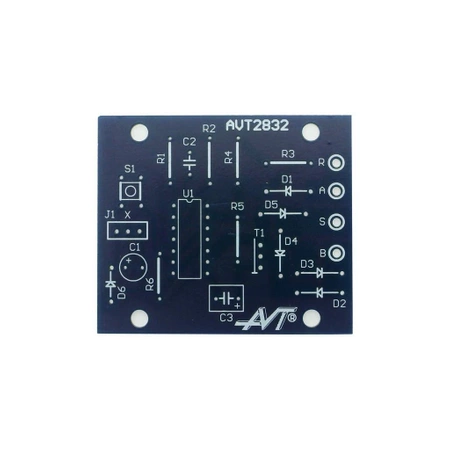

Wielofunkcyjny układ czasowy - PCB do projektu AVT 2832

Do pobrania:

Dokumentacja

Urządzenie powstało by zaspokoić drobną, ale dość istotna potrzebę. Służy do automatycznego, wieczornego wyłączania radia wtedy, kiedy jego słuchacz zasypia. Odbiornik, dla którego wymyślono domowy opóźniacz ten nie jest zwykłym urządzeniem – posiada wbudowany zegar z budzikiem. Ponieważ funkcja porannego budzenia jest potrzebna w codziennym użytkowaniu, radia nie można zwyczajnie wyłączyć a jedynie przestawić w tryb budzika. Można tu uzyskać odłączając na 2-3 sekundy zasilanie.
Układ zaprojektowano w taki sposób, że można go również zastosować do odbiorników bez wbudowanego budzika. Urządzenie szczególnie przydatne wszystkim wieczornym słuchaczom radia.

Wybrane parametry:

• element wykonawczy – tranzystor MOSFET
• sterowanie jednym przyciskiem
• możliwość krótkiego (2-3 s) lub na stałe odłączenia zasilania
• opóźnienie odłączenia zasilania ok. 30-60 min
• możliwość płynnej regulacji czasu opóźnienia
• zasilanie 230 Vac
• wymiary płytki 50x57mm

Projekt AVT 2832 EdW 07/07
