Układ miękkiego startu UMS-2,5 Indel dla transformatorów toroidalnych TST do 2,5 kVA

Układ miękkiego startu UMS-2,5 Indel – soft start dla transformatorów toroidalnych do 2,5 kVA

UMS-2,5 firmy Indel to układ miękkiego startu (soft start) przeznaczony do współpracy z transformatorami toroidalnymi o mocy do 2,5 kVA. Zadaniem modułu jest ograniczenie prądu rozruchowego, który pojawia się w chwili włączenia transformatora do sieci 230 V AC.

Duże transformatory toroidalne, szczególnie stosowane w zasilaczach liniowych lub wzmacniaczach audio, potrafią podczas włączenia generować bardzo wysoki impuls prądowy. W praktyce może to powodować zadziałanie zabezpieczeń instalacji elektrycznej, wybicie bezpieczników lub nadmierne obciążenie elementów zasilania. Układ miękkiego startu UMS-2,5 A ogranicza ten impuls w pierwszym momencie uruchomienia, dzięki czemu transformator przechodzi w normalną pracę w sposób kontrolowany.

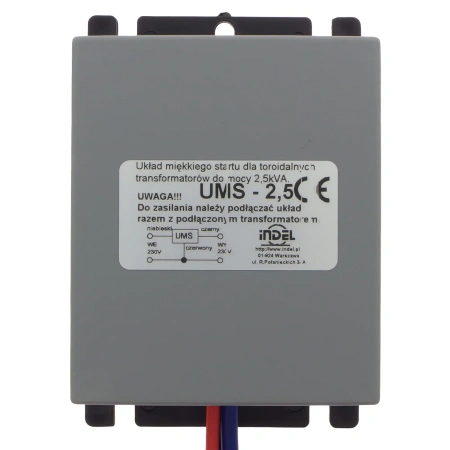

Moduł jest zamknięty w kompaktowej obudowie z uchwytami montażowymi, które umożliwiają przykręcenie go do obudowy urządzenia, płyty montażowej lub szafy sterowniczej. Z obudowy wyprowadzono trzy przewody instalacyjne, a na etykiecie znajduje się schemat podłączenia, który pozwala łatwo wykonać poprawne połączenie.

Producent zaznacza również ważną informację eksploatacyjną:
do zasilania należy podłączać układ razem z podłączonym transformatorem.

Układ znajduje zastosowanie m.in. w:

• wzmacniaczach audio dużej mocy
• zasilaczach transformatorowych
• urządzeniach laboratoryjnych
• systemach automatyki
• urządzeniach przemysłowych z dużymi transformatorami toroidalnymi

Specyfikacja techniczna

• model: UMS-2,5 A
• producent: Indel
• typ urządzenia: układ miękkiego startu (soft start)
• przeznaczenie: transformatory toroidalne
• maksymalna moc transformatora: do 2,5 kVA
• napięcie wejściowe: WE 230 V
• napięcie wyjściowe: WY 230 V
• liczba przewodów przyłączeniowych: 3
• oznaczenia przewodów (wg etykiety):
  • niebieski – WE 230 V
  • czarny – WY 230 V
  • czerwony – przewód wspólny
• obudowa: moduł z uchwytami montażowymi
• wymiary: 67 x 56 x 37 mm (długość z mocowaniem 90mm)
• znak zgodności: CE

Praktyczne wskazówki instalacyjne

1. Soft start montuj zawsze przed transformatorem
Układ powinien być wpięty pomiędzy sieć 230 V a uzwojenie pierwotne transformatora.

2. Zwróć uwagę na kolory przewodów
Najłatwiejszy sposób kontroli instalacji:
niebieski – wejście 230 V,
czarny – wyjście do transformatora,
czerwony – przewód wspólny.

3. Nie uruchamiaj układu bez transformatora
Producent wyraźnie wskazuje: zasilanie należy podawać razem z podłączonym transformatorem.

4. Stosuj w urządzeniach o dużym prądzie rozruchowym
Soft start jest szczególnie przydatny przy transformatorach powyżej kilkuset VA, gdzie impuls rozruchowy jest największy.

5. Zawsze stosuj zabezpieczenie sieciowe
Układ ogranicza prąd rozruchowy, ale nie zastępuje bezpiecznika ani zabezpieczenia nadprądowego.

Trochę teorii – dlaczego transformator toroidalny potrzebuje soft startu

Transformator toroidalny jest bardzo sprawnym elementem zasilania, ale ma jedną cechę charakterystyczną – wysoki prąd udarowy podczas włączania.

Powodów jest kilka:

• uzwojenie pierwotne ma bardzo niską rezystancję,
• rdzeń transformatora może być częściowo namagnesowany,
• kondensatory w zasilaczu po stronie wtórnej są na początku całkowicie rozładowane.

W rezultacie w pierwszej chwili po włączeniu pojawia się impuls prądu nawet kilkanaście razy większy od prądu znamionowego.

Układ miękkiego startu działa w trzech etapach:

1. ogranicza prąd w momencie włączenia,
2. po krótkim czasie przełącza transformator na pełne zasilanie,
3. urządzenie pracuje dalej bez dodatkowych strat mocy.

Dzięki temu:

• instalacja elektryczna jest mniej obciążona,
• bezpieczniki nie wyzwalają się przy starcie,
• zwiększa się żywotność transformatora i zasilacza.

Dlatego soft start jest standardowym rozwiązaniem w profesjonalnych zasilaczach, wzmacniaczach audio i urządzeniach z transformatorami toroidalnymi dużej mocy.
