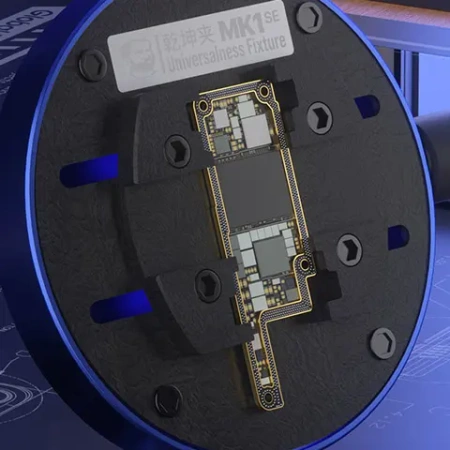

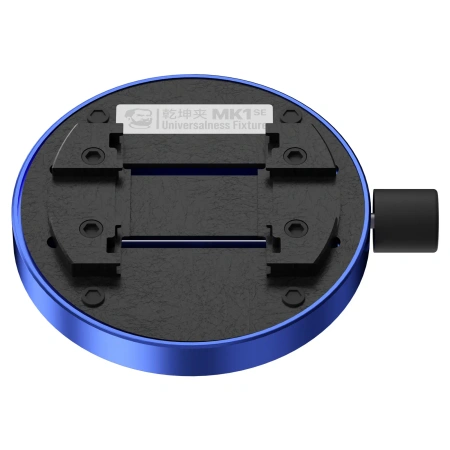

Uchwyt MK1 SE Mechanic (Qiankun Clamp) to uniwersalny uchwyt serwisowy przeznaczony do wielokierunkowego mocowania płyt głównych, płytek PCB oraz układów elektronicznych podczas prac serwisowych. Okrągła konstrukcja oraz system czterostronnych prowadnic umożliwiają stabilne i elastyczne pozycjonowanie elementów niezależnie od ich kształtu.

Zastosowany materiał nano-syntetyczny odporny na wysoką temperaturę pozwala na bezpieczną pracę przy lutowaniu oraz reworku z użyciem gorącego powietrza. Uchwyt zachowuje swoje właściwości mechaniczne nawet przy temperaturach do 500°C, co ma kluczowe znaczenie przy pracy z nowoczesnymi układami BGA i PCB wielowarstwowymi.

Czterostronny system szczelin (quadrilateral slot) umożliwia mocowanie płytek bez blokowania dostępu do kluczowych obszarów roboczych. Głęboka, wklęsła konstrukcja prowadnic zwiększa stabilność i ogranicza ryzyko przesunięcia płyty podczas nagrzewania lub docisku narzędzi.

Uchwyt pozwala na szybkie i wygodne mocowanie układów scalonych, bez konieczności czasochłonnej regulacji, co znacząco usprawnia pracę serwisową.

Specyfikacja techniczna

• Model: MK1 SE
• Producent: Mechanic
• Typ: uniwersalny uchwyt serwisowy (fixture)
• Zastosowanie: PCB, płyty główne, układy elektroniczne
• System mocowania: wielokierunkowy, czterostronny
• Konstrukcja prowadnic: głęboka, wklęsła
• Materiał: nano-syntetyczny materiał odporny na temperaturę
• Odporność termiczna: do 500°C
• Funkcja: stabilne mocowanie bez blokowania obszaru roboczego

Praktyczne porady serwisowe

• Podczas lutowania BGA ustaw płytę centralnie, aby równomiernie rozłożyć siły docisku i temperaturę.
• Nie dociskaj płyty nadmiernie – stabilność zapewnia geometria prowadnic, a nie siła.
• Przy pracy z gorącym powietrzem zachowaj stałą wysokość dyszy, aby uniknąć punktowego przegrzewania PCB.
• Czyść prowadnice po zakończonej pracy, aby zapobiec osadzaniu się topników i zabrudzeń.

Trochę teorii – stabilność PCB a temperatura

Podczas nagrzewania płytek PCB dochodzi do rozszerzalności cieplnej laminatu oraz ścieżek miedzianych. Brak stabilnego mocowania może powodować odkształcenia, które prowadzą do mikropęknięć lutów lub przesunięcia układów scalonych.

Uchwyt odporny na wysoką temperaturę utrzymuje stałe położenie PCB, minimalizując naprężenia mechaniczne. Wklęsłe prowadnice dodatkowo zwiększają powierzchnię styku, co poprawia stabilność i kontrolę nad procesem lutowania oraz reworku.
